DLE120航模双缸汽油动力装置结构

这款动力装置主要面向大比例固定翼航模、大型无人机的动力配套场景，作为燃油动力核心替代传统小排量航模发动机，解决大载重航模飞行时动力储备不足、长航时工况下动力衰减的问题。从实际使用场景来看，这类动力单元常应用于翼展3米以上的汽油动力固定翼航模、植保作业无人机、航拍载机平台，能够在高负载、长时间连续运转的工况下维持稳定输出，相比同级别电动动力系统，不受电池容量限制，可支持数小时的连续作业需求。

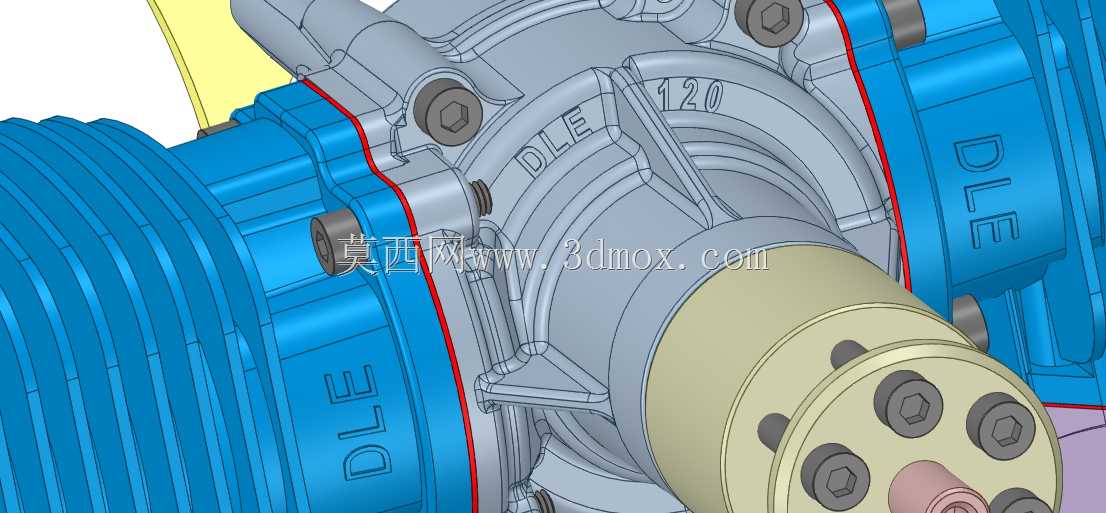

从结构设计思路来看，该动力单元基于原有小排量动力结构做了适配调整，采用对称双缸布局抵消单缸运转的往复振动，降低动力传递到机身的震动幅值，减少航模飞控系统、机载拍摄设备受震动影响的概率。曲轴输出端设置了标准化的安装法兰盘，预留的螺栓孔位可直接适配市面上主流的航模螺旋桨安装座，不需要额外做转接结构设计，降低装机时的适配工作量。缸体外侧的散热鳍片做了等间距排布设计，在飞行迎面气流的作用下可快速带走缸体燃烧产生的热量，避免连续高转速运转时出现过热拉缸的问题。

安装边界方面，该动力单元的曲轴输出轴同轴度控制在0.02mm以内，安装法兰面与缸体结合面的平面度公差不超过0.01mm，装机时可保证螺旋桨运转的动平衡精度，减少高速旋转时的额外震动。缸体两侧的化油器安装位预留了标准的燃油管路接口、油门舵机安装支点，布线和舵机连杆的走线路径不会与缸体散热结构产生干涉，装机时可直接按照航模常规布局走管布线。点火模块的安装位设置在缸体侧方的低温区域，避免高温传导影响点火元件的工作稳定性，高压点火线的走线槽做了限位设计，防止飞行中气流吹动线路剐蹭旋转部件。

功能特性上，该动力单元的双缸同步点火结构可保证两个缸体的做功时序精准匹配，怠速运转时转速稳定在1700转左右，不会出现单缸失火导致的怠速抖动问题。油门响应曲线做了线性化适配，从怠速到最高转速的过渡过程平顺，不会出现突加油门时的动力迟滞或者熄火问题，适合航模飞行过程中精准的动力控制需求。曲轴箱的密封结构采用多层耐油密封圈，长时间存放或者倒置安装时不会出现燃油渗漏问题，可适配不同安装角度的航模布局需求，包括像真机的翼下吊装、机头正装等多种安装形式。
