钣金拼接式F1赛车创意结构设计

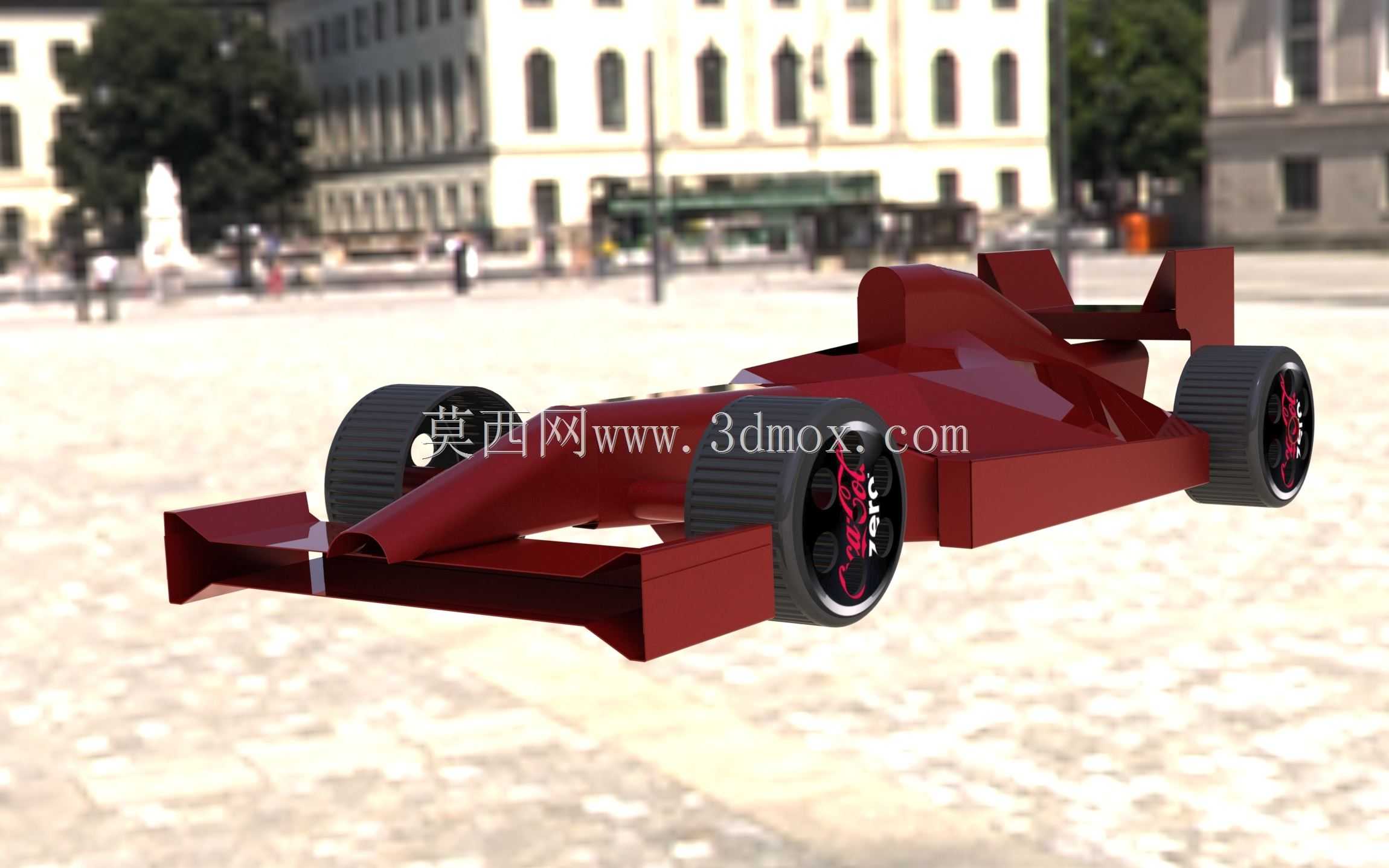

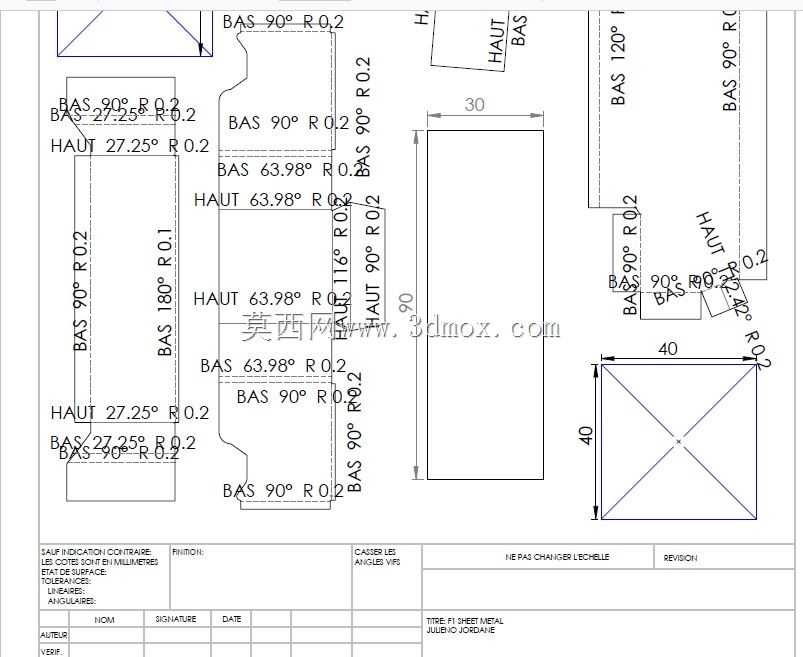

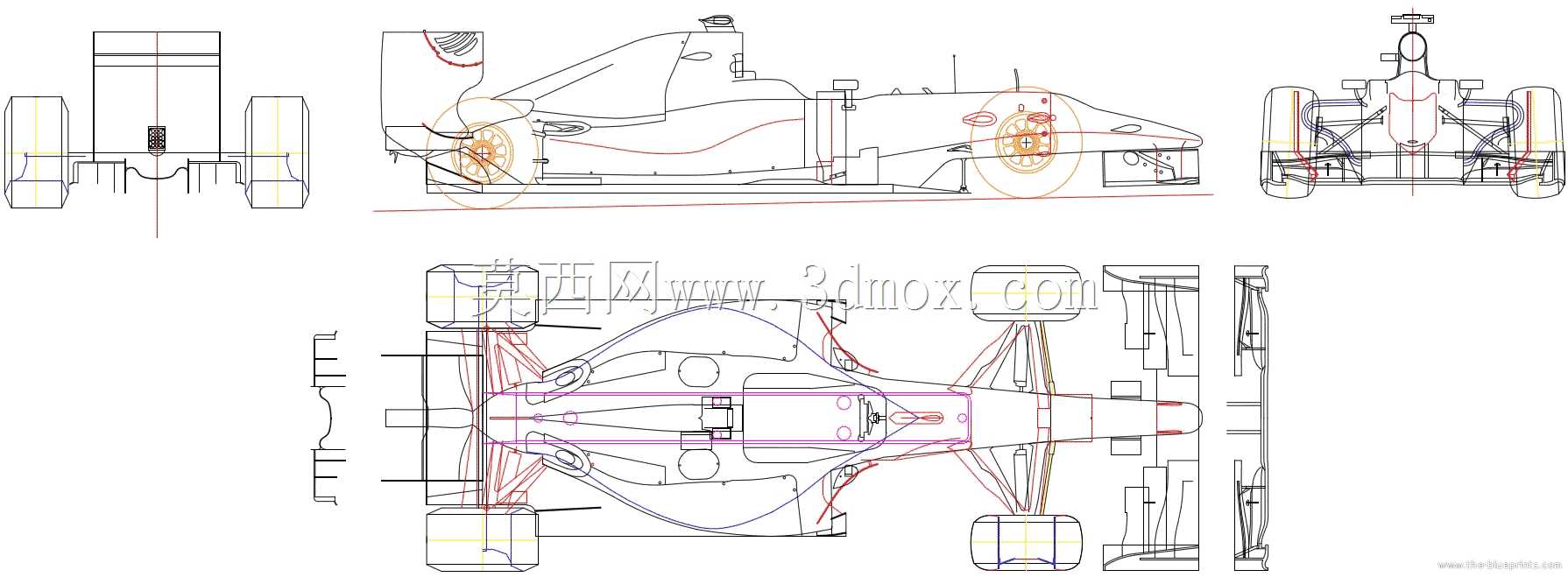

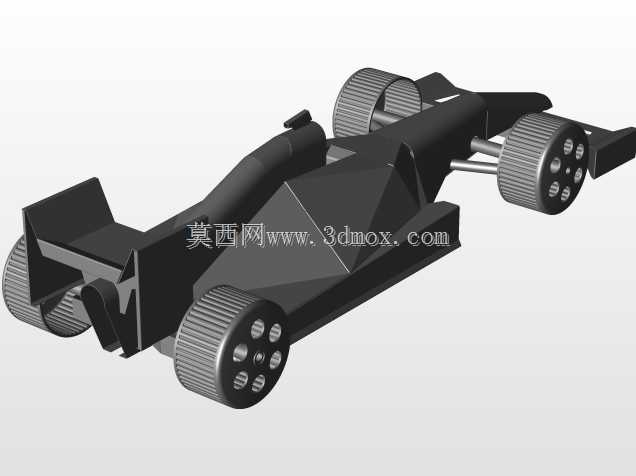

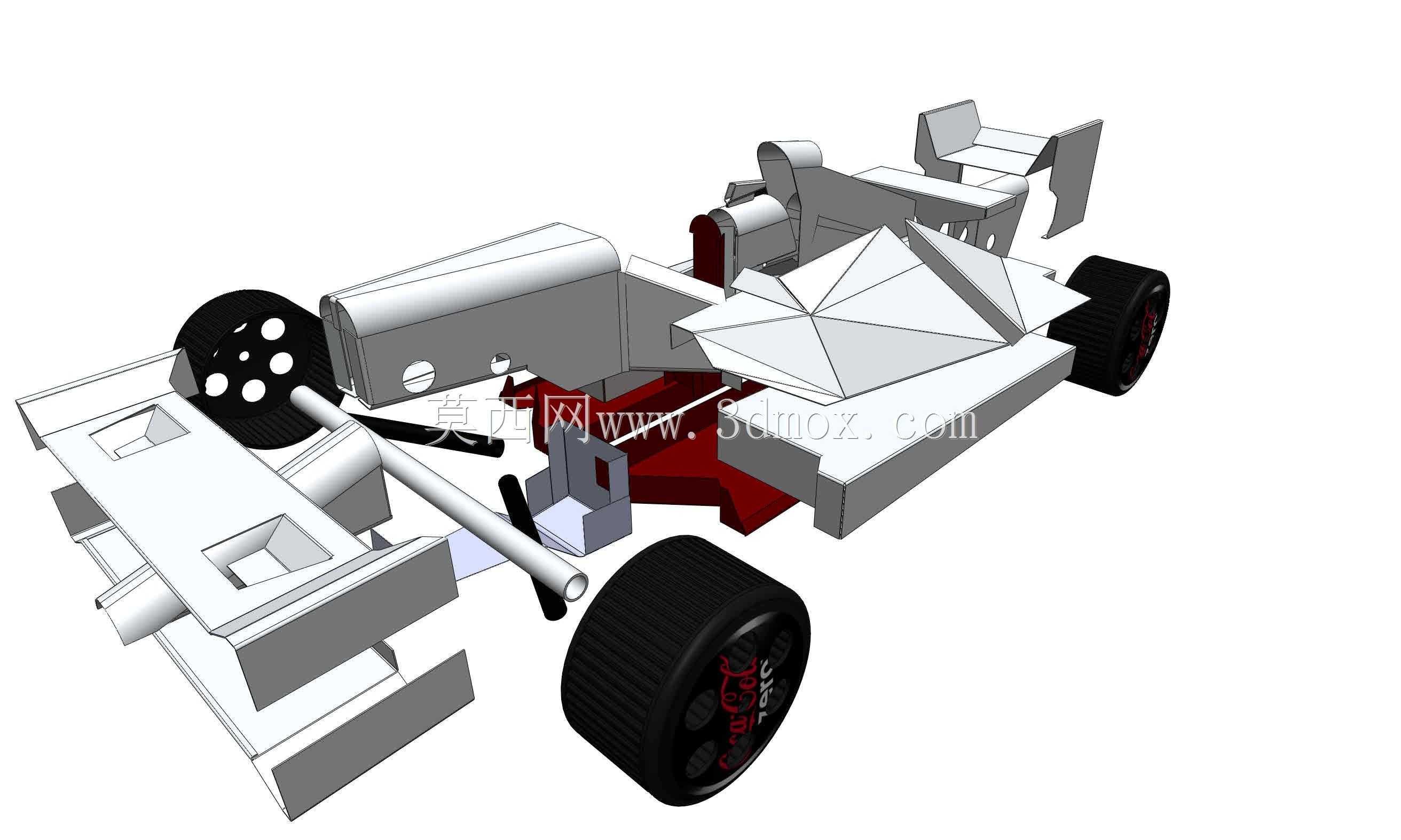

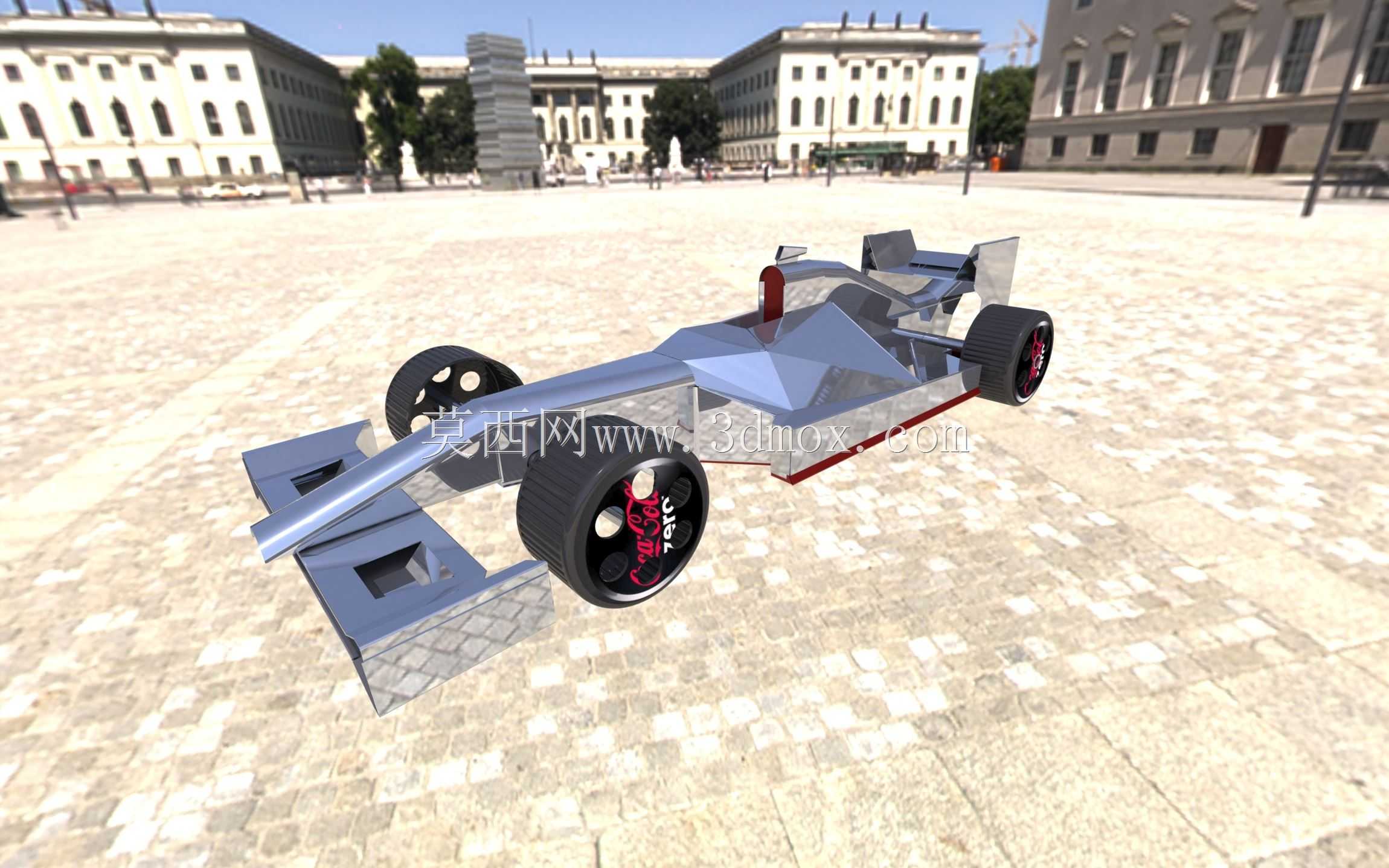

这款钣金拼接F1赛车结构，最初的设计出发点是面向手工拼装爱好者的创意制作场景，可作为青少年机械结构认知教具、桌面创意摆件，也能为钣金工艺入门学习者提供基础的弯折、拼接实操参考。从结构设计逻辑来看，整体完全依托薄板钣金的弯折、扣合特性搭建，没有额外的复杂注塑连接件，所有拼接部位都预留了适配薄板厚度的折边咬合量，拼装时仅需通过胶水粘接折边贴合面即可完成组装，不需要额外的紧固件，大幅降低了手工制作的门槛。外形层面严格遵循F1赛车的经典布局，前翼采用多层薄板叠加的结构，既还原了真实赛车前翼的空气动力学造型特征，也通过多层板的叠合提升了前部结构的抗形变能力；车身主体为一体化弯折的钣金壳体，座舱位置预留了符合手指操作的凹陷空间，方便拼装过程中调整内部粘接位置，同时壳体两侧的折边向内形成加强筋结构，无需额外增加支撑件就能保证车身的整体刚度，避免薄板受力出现凹陷变形。尾部的尾翼采用垂直支撑板与水平翼板的插接结构，插接位置预留了0.1mm的装配间隙，适配手工裁切时的尺寸误差，组装后尾翼与车身的连接强度足以满足日常摆放、挪动的受力需求。车轮部分采用独立的钣金轮辋结构，轮辋通过中心的插接轴与车身侧部的安装座配合，安装座的开孔尺寸与轮轴直径采用间隙配合，既可以保证车轮能够顺畅转动，也不会出现装配后松脱晃动的问题。从安装边界来看，整体拼装完成后的外轮廓尺寸适配常规桌面摆放需求，车身宽度控制在120mm以内，总长度不超过300mm，所有钣金零件展开后都能在A4幅面的薄板上完成排版，手工制作时不需要大幅面的裁切设备，普通家用剪刀、小型折弯工具就能完成所有零件的加工。设计过程中特意规避了复杂的曲面成型结构，所有零件的弯折角度都控制在90度到135度之间，不需要专用的曲面成型工装，手工弯折就能达到设计要求，零件之间的粘接面都设置在非外观面，粘接完成后不会在外观表面留下胶痕，保证整体造型的整洁度。前翼与车身的连接采用嵌入式插接结构，前翼的连接插舌插入车身前部的预留开槽后，从车身内部进行粘接固定，连接位置的受力方向与车辆摆放时的重力方向垂直，长期摆放也不会出现前翼下垂脱落的问题。车身底部设置了平整的底板结构，既可以封闭车身底部的开口，提升整体结构的完整性，也能保证车辆放置在平面上时的稳定性，不会出现局部翘曲、放置不平的问题。
