路虎卫士车窗雨刮器驱动电机转子结构

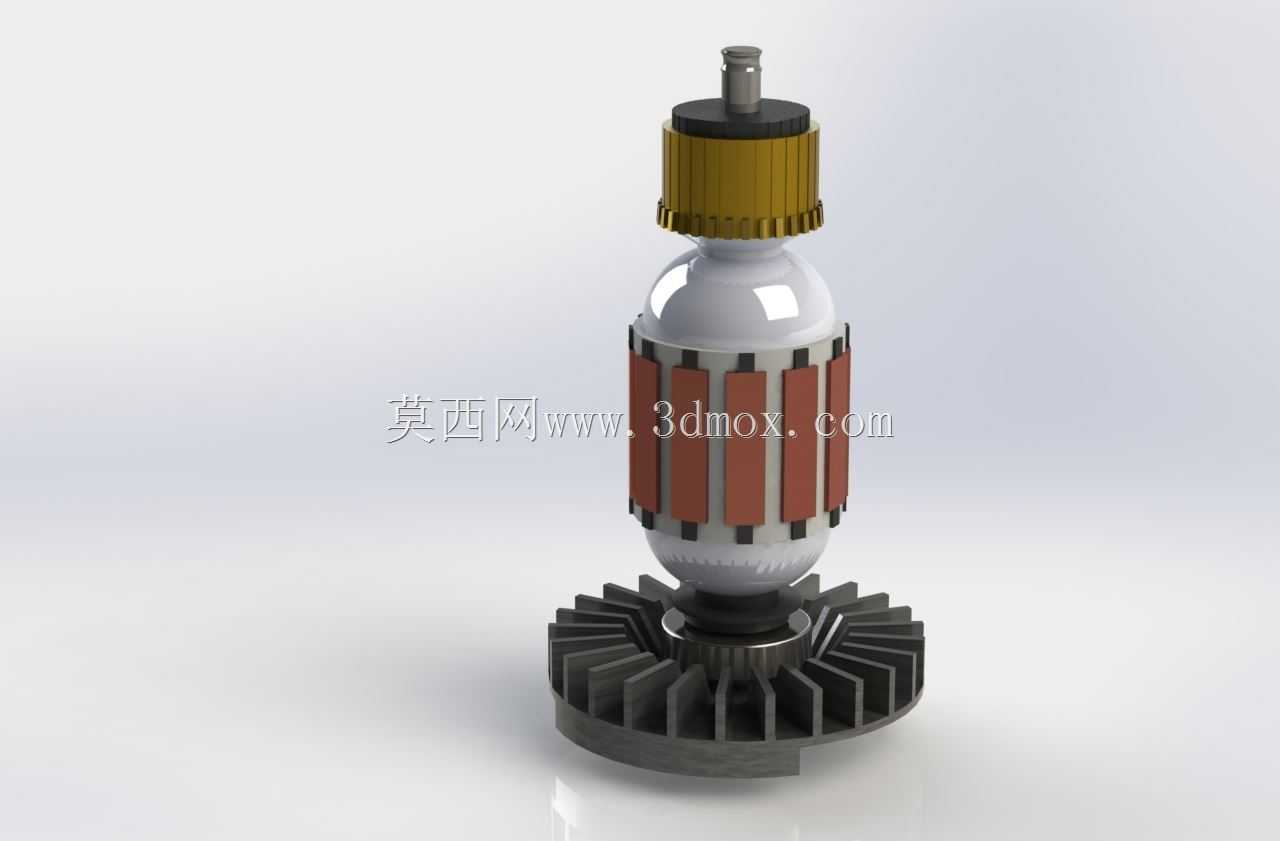

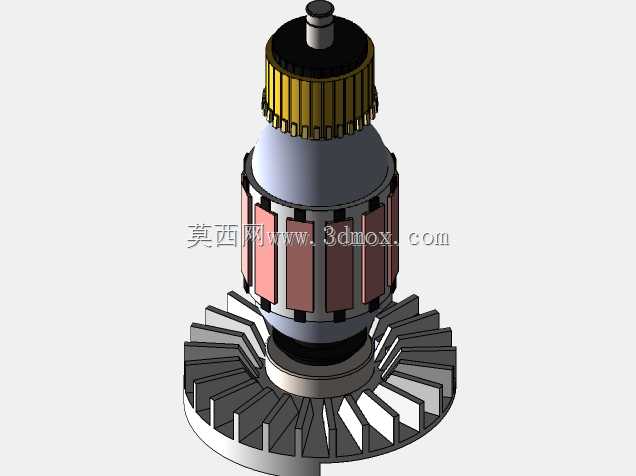

该结构为硬派越野车型车窗雨刮系统的核心驱动部件，对应路虎卫士车型的雨刮总成电机电枢组件，主要承担雨刮摆动动作的动力输出核心功能，适配车辆前挡风雨刮的往复摆动工况，可在户外越野多尘、淋雨、温差波动大的使用场景下保持稳定运转。从结构设计来看，组件下部集成一体成型的径向散热齿结构，齿片沿圆周均匀排布，可在转子高速旋转时带动周边空气形成对流，带走电枢绕组通电产生的热量，避免长时间连续工作导致的绕组温升过高，适配雨刮器在暴雨天气连续高频摆动的散热需求。中部电枢铁芯采用叠压硅钢片结构，外圆周均匀分布嵌线槽，槽内嵌入绝缘处理后的绕组线圈，槽口位置设置绝缘隔条分隔相邻绕组，避免运转过程中绕组移位造成匝间短路，同时隔条采用耐温耐磨的绝缘材质，可承受转子高速旋转的离心力与长期工作的温度老化。上部的换向器段采用带滚花的铜质基体搭配绝缘隔层，滚花结构可提升与绕组接线端的焊接结合强度，避免车辆行驶振动导致接线松脱，换向器顶部设置输出轴定位段，可与电机端盖的轴承内圈配合，保证转子旋转的同轴度，减少运转过程中的径向跳动。安装边界方面，下部散热齿的外径需匹配电机壳体内腔的预留间隙，齿顶与壳体内壁保留均匀的通风间隙，既保证空气流通散热，又避免旋转过程中出现剐蹭；上部输出轴的轴径与端盖轴承的内径公差采用过渡配合，保证装配后转子无轴向窜动；电枢铁芯的叠厚尺寸与绕组匝数匹配雨刮电机的额定输出扭矩，可带动雨刮臂克服玻璃表面的雨污阻力、积雪阻力完成摆动动作。设计过程中需重点考虑越野工况下的抗振性能，绕组嵌装后需做浸漆固化处理，提升整体结构强度，避免长期振动导致绕组绝缘层破损；换向器表面的粗糙度需控制在合理范围，减少与碳刷接触过程中的磨损量，延长雨刮电机的整体使用寿命，适配硬派越野车长周期、复杂环境的使用要求。
