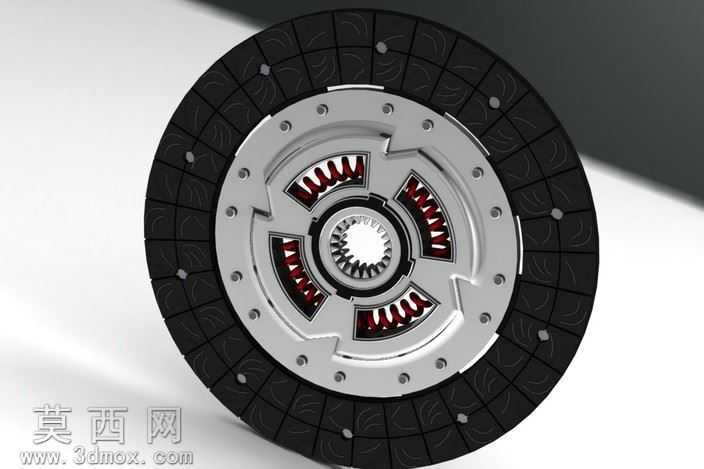

汽车传动系统单片离合器摩擦片结构模型

本模型为汽车传动系统核心部件单片离合器摩擦片的三维数字化建模成果，建模过程依托三维设计软件完成全参数化结构搭建，完整还原了实车部件的所有功能结构与装配特征。模型整体采用同轴分层结构设计，最外侧为环形摩擦衬片主体，建模时通过环形阵列特征完成衬片分段结构的排布，精准复刻了摩擦衬片表面的沟槽纹理与铆接点位布局，衬片与内部钢质基体的连接位置通过凸台与孔位特征还原铆接装配结构，保证各部件的装配对位精度。中间钢质盘体部分采用回转体基础特征结合切除、阵列命令完成成型，盘体上均匀分布的铆接孔、定位槽均按照实装尺寸比例绘制，清晰展现钢盘的支撑结构形态。核心区域的减震阻尼结构是建模的重点部分，通过多组周向均匀分布的螺旋弹簧安装槽、阻尼片限位结构的精细化建模，完整还原离合器从动盘的扭转减震功能结构，中心花键毂部分采用渐开线花键特征绘制，精准匹配变速器输入轴的装配对接结构，花键齿形参数、毂体限位台阶均按照通用车用离合器的标准尺寸设定。渲染阶段对不同部件赋予差异化材质属性，外侧摩擦衬片采用带有细微颗粒质感的非金属复合材料材质，还原摩擦片的粗糙耐磨表面特性；中间钢盘、花键毂等金属部件赋予哑光钢材材质，通过金属粗糙度、反射度参数调整，展现冲压钢件与机加工部件的不同表面质感；减震弹簧部件赋予弹簧钢材质，通过光影效果凸显弹簧的螺旋曲面结构。整体模型结构层级清晰，各部件间的装配关系明确，无多余冗余特征，既完整展现了单片离合器摩擦片的功能结构组成，也清晰呈现了摩擦传动、扭转减震的结构实现逻辑，可用于汽车传动系统结构教学、离合器工作原理演示以及相关零部件的设计参考，能够直观展现离合器从动盘如何通过摩擦衬片传递发动机扭矩、通过减震弹簧缓冲传动系统扭转振动的工作原理，帮助理解离合器接合与分离过程中各部件的作用机制。
