钢管桁架式卡丁车车架结构设计

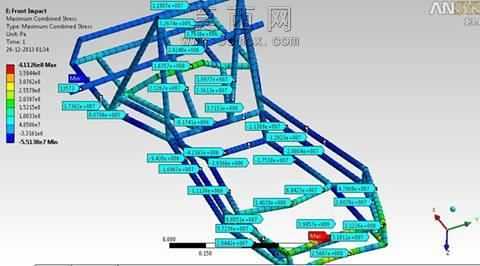

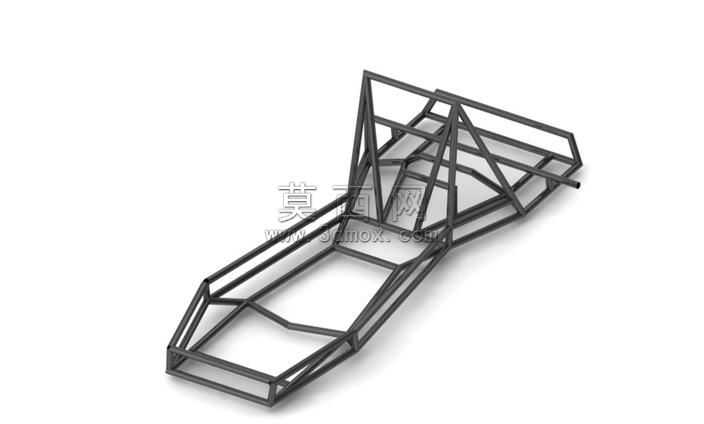

本作品为钢管桁架结构的卡丁车车架三维模型，建模过程中以卡丁车实际行驶的力学需求为核心依据，先完成整体空间轮廓的草图绘制，确定驾驶舱、动力安装位、转向机构安装区、前后防撞段的空间坐标，再通过三维软件的焊件模块逐根生成钢管构件，所有管材的衔接位置均做了贴合处理，保证焊接坡口的预留尺寸符合实际加工要求，避免建模阶段出现构件干涉、错位的问题。模型搭建过程中同步完成了抗扭刚度的仿真前置设置，针对车架在弯道行驶、颠簸路面受载时的受力特点，对主纵梁、横向支撑梁、驾驶舱防滚架部分做了结构优化，通过调整斜向支撑的排布角度，在控制整体重量的前提下实现280Nm/°的抗扭刚度指标，满足卡丁车激烈驾驶时的结构强度需求。材质设置上为钢管构件赋予了哑光黑色金属材质，还原真实卡丁车车架的焊接钢管质感，渲染阶段采用柔和的均匀打光，清晰呈现每一处管材的衔接关系、桁架的空间排布逻辑，方便使用者直观观察车架的内部结构与各安装位的位置关系。设计过程中充分考虑了卡丁车的装配需求，预留了发动机固定孔位、转向轴安装通道、座椅安装支点、前后悬挂连接点的对应结构，所有衔接节点的建模精度均匹配实际焊接工艺要求，既可以作为卡丁车改装设计的参考原型，也可用于教学场景中讲解桁架式车体的结构设计逻辑、空间框架的力学优化思路，帮助学习者理解管状空间结构在轻量化车体设计中的应用优势，掌握从受力需求出发推导结构排布、完成三维建模落地的完整流程。
