手动变速器齿轮副轴组件结构设计

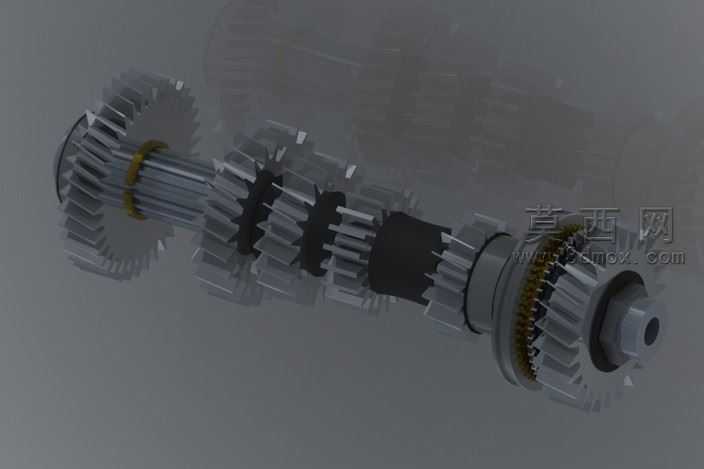

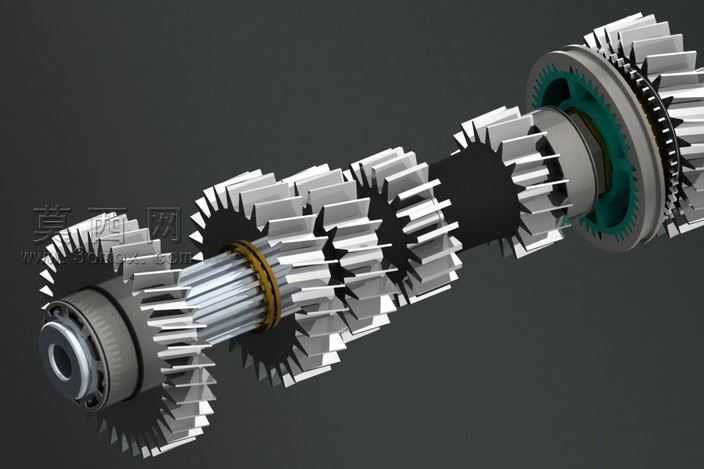

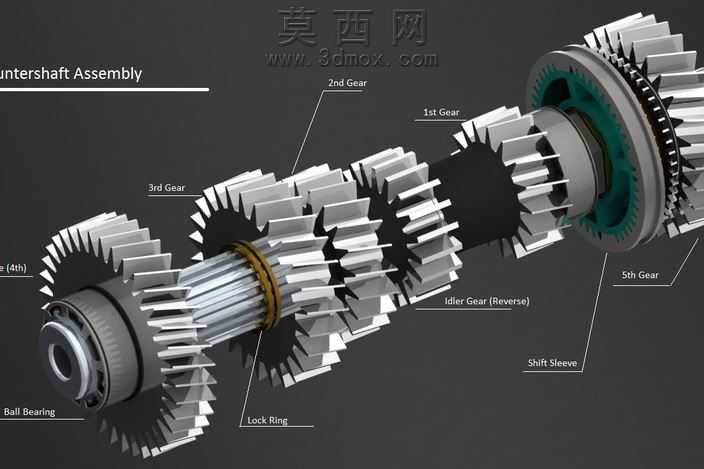

本模型为变速器核心传动副轴组件，采用三维参数化建模方式完成整体装配设计，建模过程严格遵循机械传动设计规范，对各零件的配合公差、装配关系进行了精准还原。模型整体以花键轴为装配基体，依次排布一挡、二挡、三挡、五挡及倒挡从动齿轮，各挡位齿轮通过滚针轴承与轴体实现转动配合，齿轮端面设计有同步器结合齿圈，与换挡滑套配合实现挡位切换动作。建模阶段对齿轮的渐开线齿形进行了参数化生成，保证齿距、模数、压力角等参数符合传动设计标准，齿面做了平滑过渡处理，还原真实齿轮的加工特征。轴体部分还原了花键齿的精确轮廓，用于与同步器毂、轴承内圈实现过盈配合，两端的球轴承模型还原了保持架、滚动体、内外圈的分层结构，清晰展示轴承的支撑定位方式。锁环零件还原了同步环的锥面摩擦结构与锁止齿特征，换挡滑套还原了内花键与拨叉槽结构，可直观展示换挡过程中滑套的轴向移动逻辑。渲染阶段采用金属材质赋予各钢制零件，通过调整粗糙度参数区分齿轮啮合面、轴身加工面、轴承滚动面的不同质感，结合深色背景与定向打光，突出各零件的轮廓层次与装配关系，清晰标注各组成零件的位置与功能。设计过程中重点考量了副轴组件的动力传递路径：动力从输入轴常啮合齿轮传入副轴驱动齿轮，带动副轴本体转动，不同挡位齿轮随副轴旋转，通过换挡滑套与对应挡位齿轮的结合齿啮合，将动力传递至输出轴，实现不同传动比的动力输出。模型完整还原了各零件的轴向定位关系，包括卡环的限位结构、齿轮间的止推垫片位置、轴承的轴向固定方式，可用于变速器传动原理的教学演示、结构拆解分析，也可作为变速器设计方案的参考样例，帮助设计人员理解副轴组件的装配逻辑与各零件的功能作用，规避装配干涉、定位失效等常见设计问题。
