按动式活动铅笔内部结构拆解设计方案

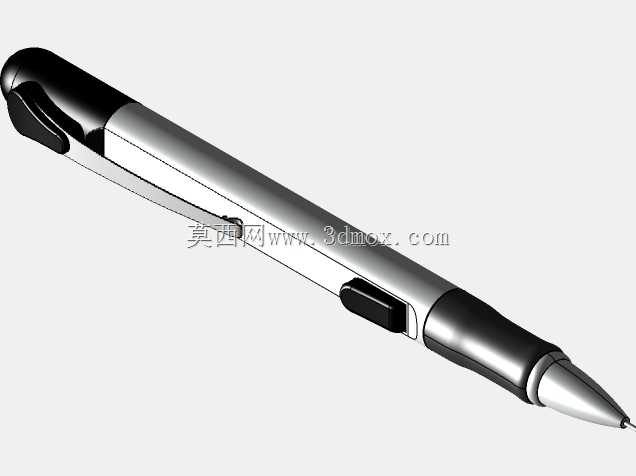

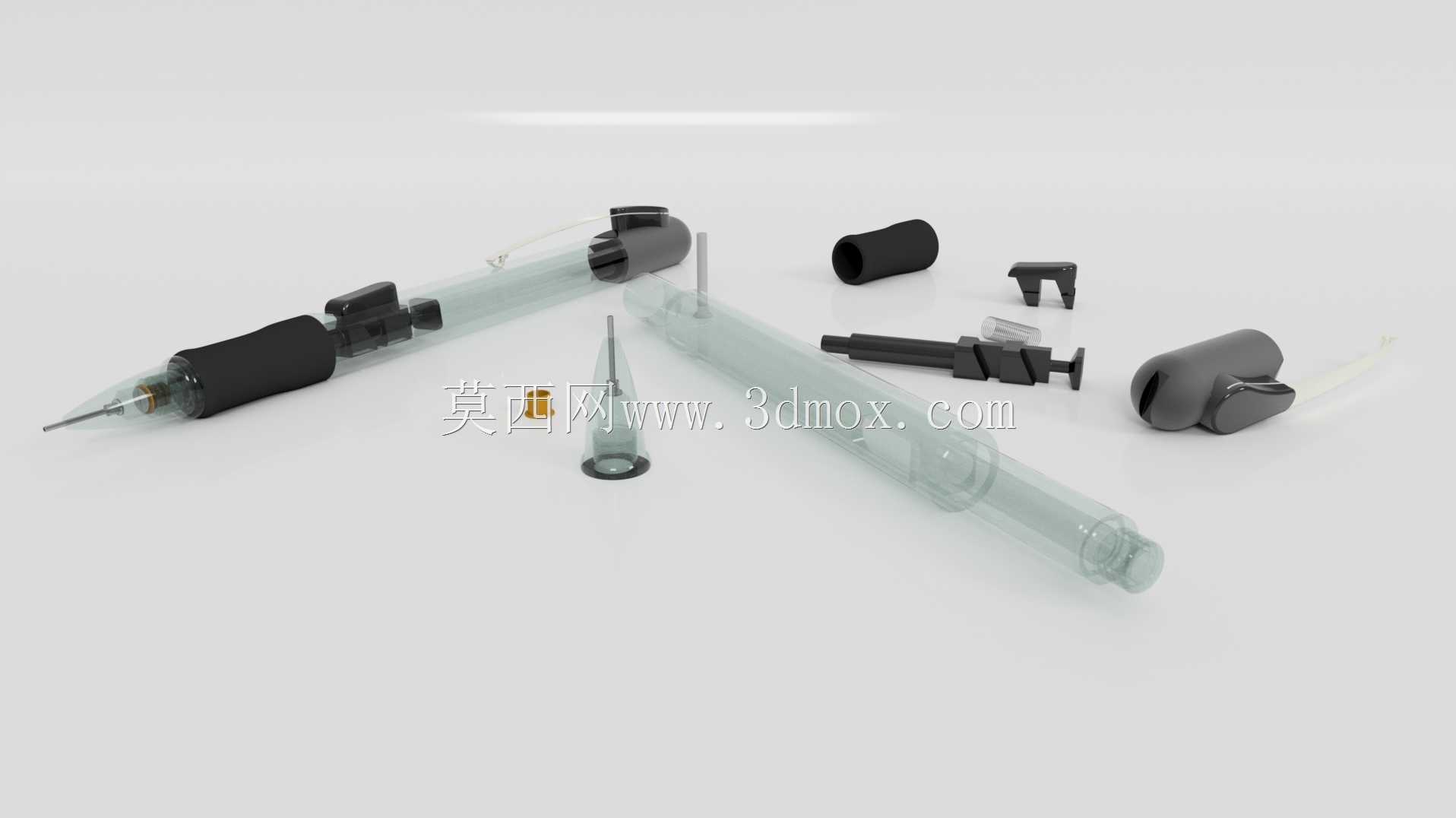

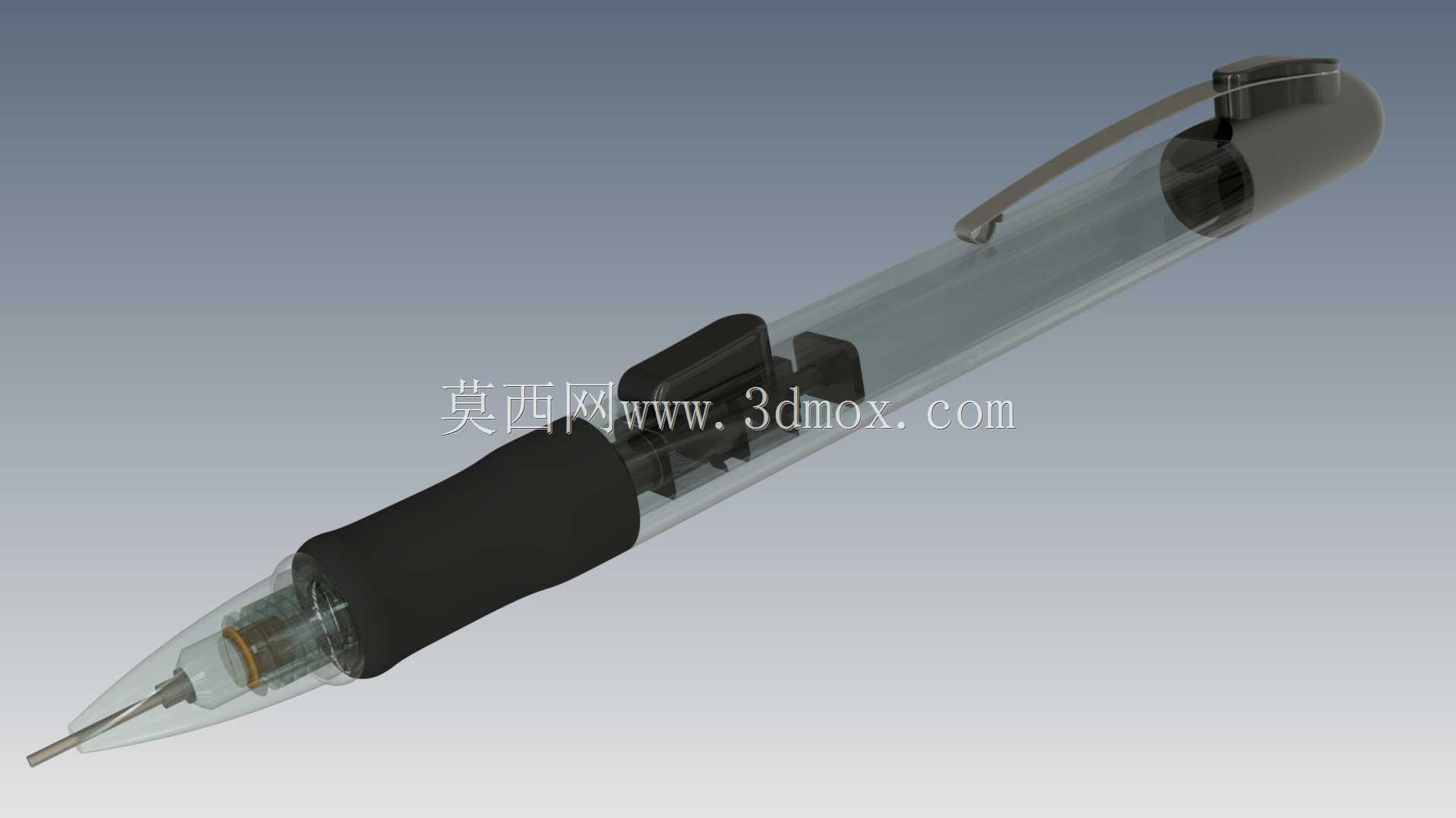

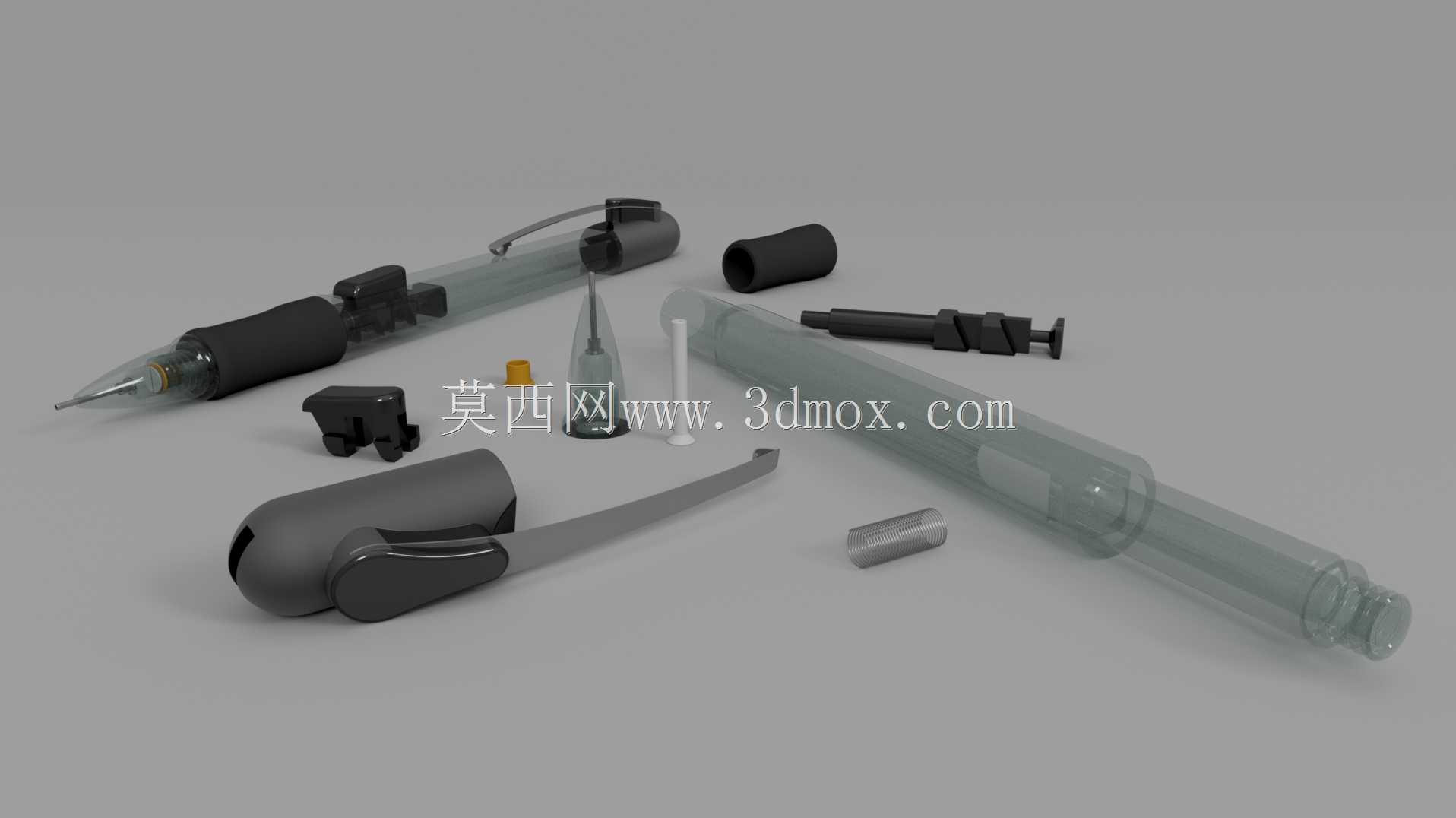

日常办公、学生课业、工程绘图场景中，按动式活动铅笔是高频使用的书写工具，这款拆解状态的结构设计，完整还原了整笔从外到内的所有配合零件，覆盖笔身透明储芯管、橡胶防滑握套、按动出芯机构、笔夹、笔尖护芯组件、笔帽端盖等全部装配单元。从结构设计逻辑来看，储芯管采用透明PC材质的长筒结构，内径适配常规0.5mm或0.7mm铅芯的存储容量，管壁厚度控制在0.8mm，既保证整笔的握持刚度，又能直观观察内部剩余铅芯量，避免使用中突然断芯缺芯的尴尬。握位区域的橡胶套设计了贴合指腹的微弧曲面，表面做细磨砂纹理处理，和内部硬质塑料衬套过盈配合，装配后无相对转动旷量，长时间书写握持时能分散指部压力，减少书写疲劳。出芯机构是整笔的核心功能单元，采用斜槽式棘轮配合结构，每按动一次尾端按钮，棘爪推动棘轮转动固定角度，带动夹芯爪开合完成固定长度的铅芯送出，按动行程控制在4mm，按动力度设置在12N左右，既不会因为按动过轻导致误触出芯，也不会因为力度过大造成按动卡顿。笔夹部分采用和笔帽一体化的弹性悬臂结构，夹持厚度适配常规笔记本、工装口袋的布料厚度，夹持力设置在8N，夹入纸张或布料后不会轻易滑落，同时笔夹根部做了R0.5的圆角过渡，避免应力集中导致长期使用后断裂。笔尖部分的金属护芯管伸出长度3mm，和笔身锥面过渡顺滑，书写时不会遮挡视线，护芯管内径和铅芯间隙控制在0.05mm，保证铅芯伸出后不会晃动偏斜，满足工程绘图时的线条精度要求。所有零件的配合公差都按照文具类产品的通用装配标准设置，塑料件之间采用卡扣连接，无需额外粘接或螺丝固定，装配工序简单，适合批量注塑生产，整笔装配后的总长度控制在145mm，最大握持直径11mm，符合日常书写工具的握持尺寸习惯，笔身重心设置在握位上方10mm处，书写时配重平衡，长时间使用不会有坠手感。拆解状态的结构展示，能清晰看到每个零件的配合关系，对于文具结构设计人员来说，可以直接参考其出芯机构的行程设置、零件卡扣的配合尺寸、外观曲面的处理方式，也可以在此基础上调整握套材质、笔身配色、笔夹造型，衍生出不同定位的活动铅笔产品，比如面向绘图场景的金属笔身款、面向学生群体的轻量化塑料款，都可以基于这套核心结构做适配调整。
