双转子槽式木材剥皮设备结构设计

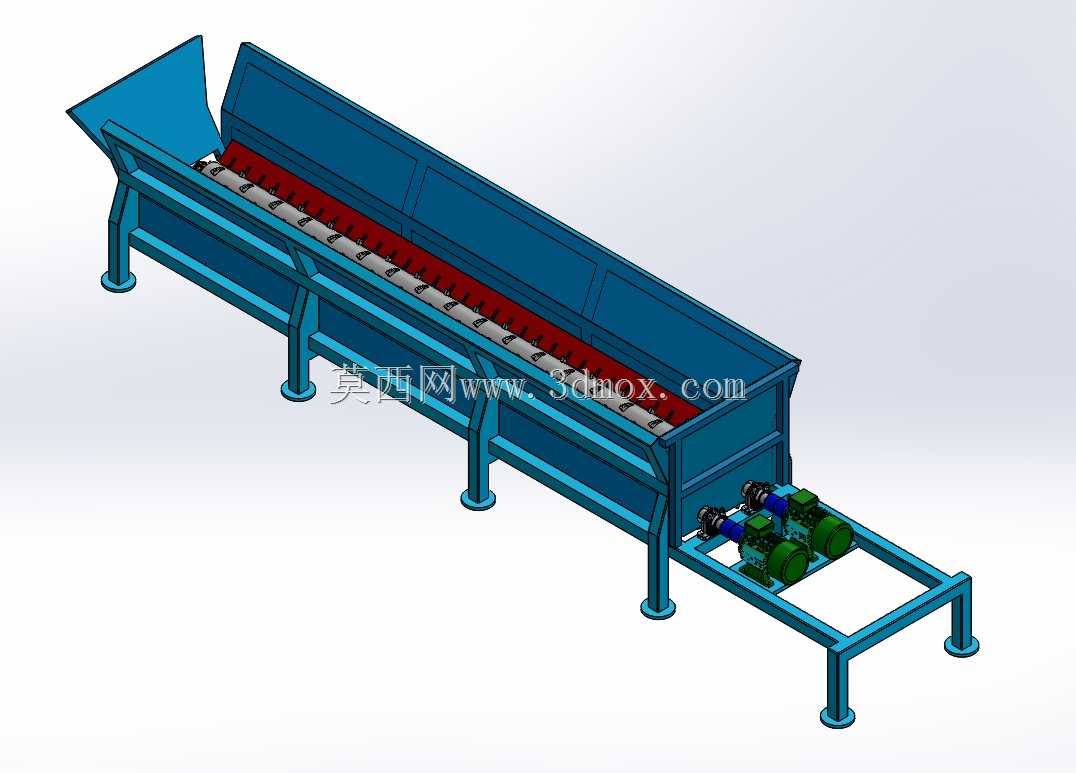

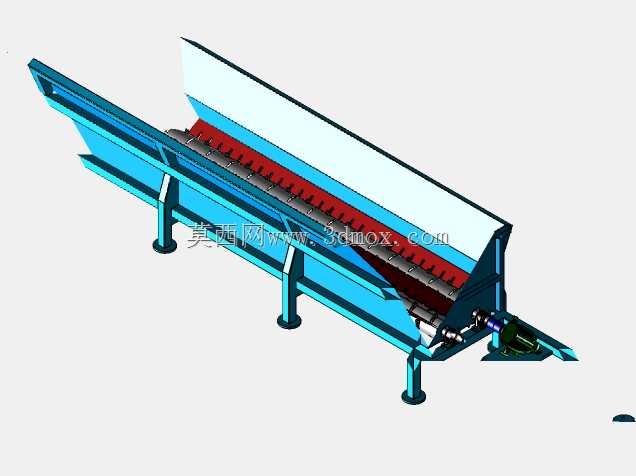

该设备主要面向人造板加工、制浆造纸、实木家具备料等前端木料处理工段，针对采伐后带皮原木的表皮去除作业设计，可适配直径100mm-400mm的针叶材、阔叶材原木进料，能有效剥离原木表面的韧皮部与木质部粘连层，处理后的原木表面光洁度满足后续旋切、削片、锯切工序的进料要求，避免树皮混入后续加工环节造成的刀具损耗、成品杂质超标等问题。设备整体采用长槽式卧式布局，进料端设置扩口式导料结构，可适配人工送料、皮带机对接进料两种上料方式，无需额外配置进料对中机构，降低前段工序的配套成本。槽体内部平行布置两组带剥皮齿的转子组件，转子沿槽体长度方向通长设置，齿形采用耐磨合金材质的凸棱结构，工作时两组转子反向转动，带动槽内原木持续翻转、相互摩擦，同时配合转子齿对树皮的刮削作用实现连续剥皮作业，剥皮过程中无需额外添加高压水介质，属于干式剥皮结构，减少后续污水处理环节的投入。设备的驱动单元布置在槽体出料端的下方机架上，采用电机搭配减速机直连转子的传动形式，传动路径短，传动效率损失小，两组转子分别配置独立驱动单元，可根据进料木料的材质、直径差异单独调整转速，适配不同材种的剥皮需求，避免硬木进料时出现的卡滞、剥皮不净问题。槽体底部采用分段式栅格结构，剥离下来的树皮可通过栅格缝隙直接落入下方的收集输送装置，无需额外停机清理槽内积料，可实现连续化作业。机架部分采用型钢焊接结构，支腿设置可调式地脚盘，可根据现场安装地面的平整度调整设备水平度，安装时需预留进料端上料空间、出料端接料空间，以及驱动端的检修操作空间，设备整体重心偏低，运行过程中振动量小，无需额外做混凝土基础预埋固定，可直接放置在硬化车间地面使用。槽体内壁铺设可更换的耐磨衬板，长期使用磨损后可单独更换衬板，无需整体更换槽体结构，降低后期维护成本。转子两端的轴承座采用外置式安装结构，轴承座与槽体之间设置密封挡料结构，避免树皮碎屑、灰尘进入轴承造成磨损，日常维护时可直接在设备外侧完成轴承润滑、密封件更换操作，无需拆解槽体内部结构。
