PCB线路板喷淋清洗设备结构设计

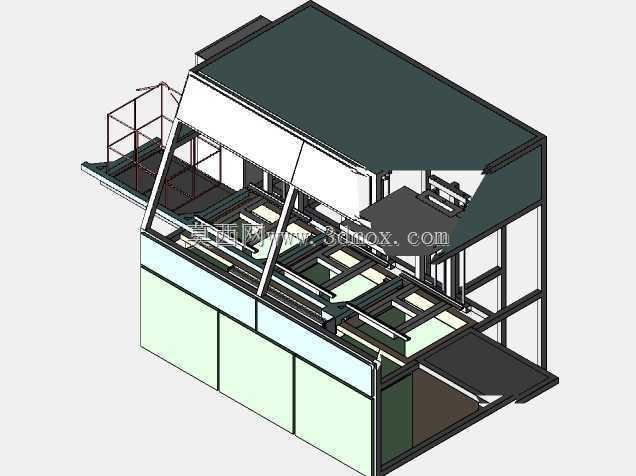

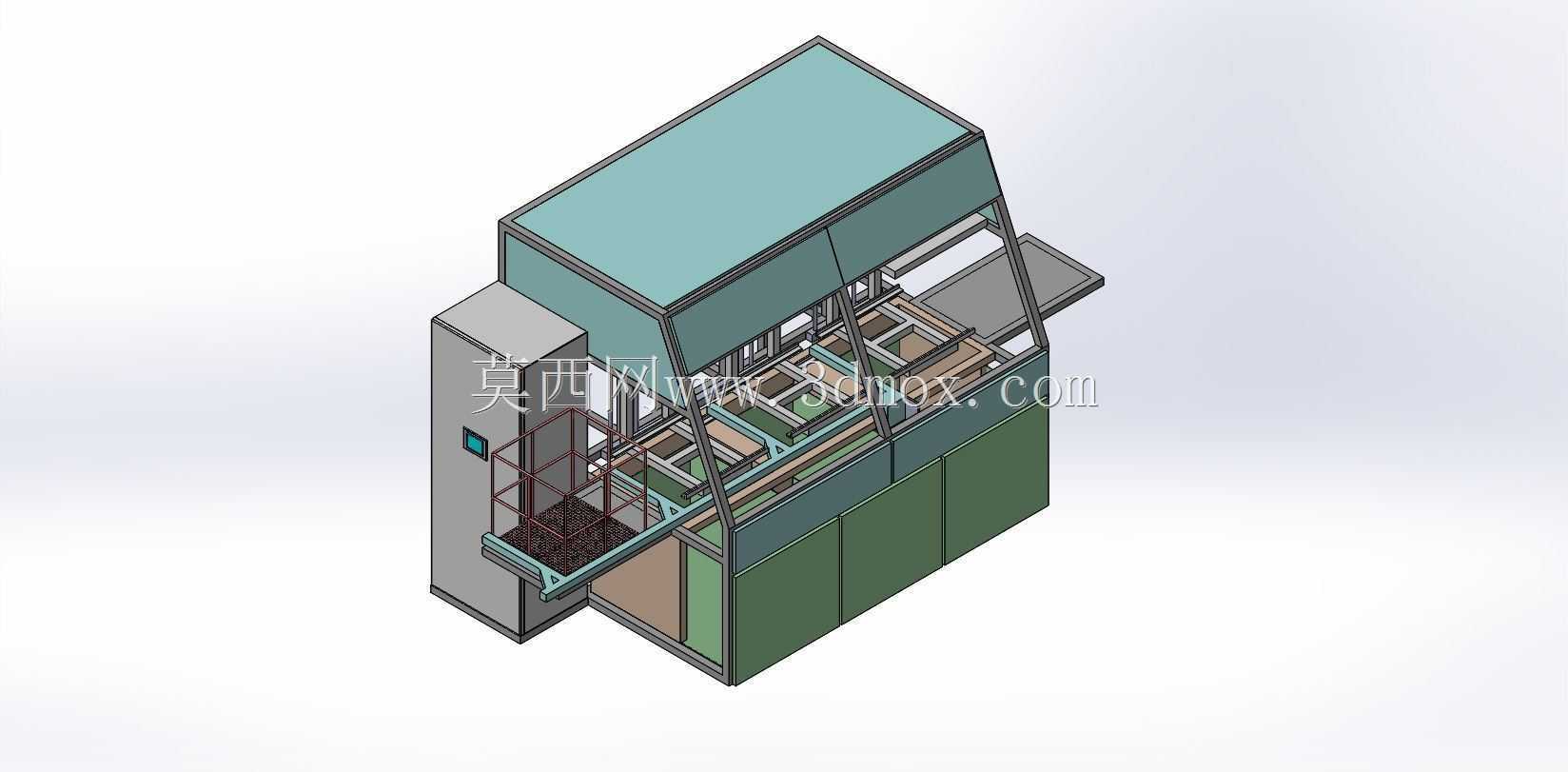

　　在电子制造SMT后段、PCB制程工序里，焊后残留的松香助焊剂、锡膏残渣、表面浮尘以及制程中沾染的微小金属碎屑，都会直接影响电路板的绝缘性能、后续三防涂覆附着力，甚至引发引脚间微短路，这类清洗工序是高可靠电子件生产中无法跳过的环节，这款PCB清洗设备的三维结构，正是针对中小批量线路板清洗场景搭建的落地化设计。从整机布局来看，设备采用上下分体式柜体结构，下部柜体为储液、过滤、泵组安装腔，预留了过滤芯更换的侧开检修门，日常维护时不需要拆解上部工作腔结构，就能完成滤芯更换、储液槽清渣作业；上部为封闭清洗工作腔，正面设置透明观察窗，可实时观察腔内喷淋状态、工件传输运行情况，观察窗采用内嵌式密封结构，避免清洗液飞溅外溢。

　　工件输送采用悬臂式进出料结构，进料端伸出设备本体，可直接对接前段工序的出料接驳台，出料端同样伸出腔体，方便人工取件或者对接后段的风刀干燥、检测工位，输送轨道采用可调宽度设计，可适配不同幅面的PCB板，从单块小尺寸工控板到拼版的消费电子线路板都能兼容，轨道下方设置接液托盘，带出腔体的少量清洗液会顺着托盘回流到下部储液槽，减少车间地面的液体积存问题。设计过程中，首先考虑的是清洗工艺的覆盖性，腔体内部分上下两层布置喷淋管路，上层喷淋管对准PCB板的元件面，下层对准焊盘面，喷嘴采用扇形雾化喷嘴，喷淋角度经过排布调整，可覆盖整个工件通行宽度，避免出现清洗死角；管路系统预留了药液加热接口，可根据清洗液类型选配加热模块，

　　针对不同类型的助焊剂残留调整清洗温度，提升顽固残留的剥离效率。其次是运行的安全性，整个工作腔设置全封闭防护外罩，顶部设置排风接口，可对接车间废气处理系统，将清洗过程中挥发的有机溶剂蒸汽抽排处理，避免车间内有害气体积聚；电气控制元件全部布置在独立的侧装电控仓内，与清洗腔、储液腔做物理隔离，防止清洗液雾气渗入导致电气元件短路。从安装边界来看，设备整体占地宽度适配标准车间通道尺寸，不需要对现有生产线做大规模改造就能嵌入产线布局，进出料高度匹配常规SMT产线的接驳台高度，不需要额外做高度转接；设备底部设置可调脚杯，可根据车间地面平整度调整整机水平，避免输送轨道倾斜导致工件运行卡滞。结构细节上，

　　腔体内部所有与清洗液接触的板材都采用耐腐材质设计，焊接处做圆角过渡处理，减少残渣挂壁的可能，储液槽底部设置倾斜导液面，方便排污时彻底排空槽内废液与沉渣；输送机构的驱动部分布置在腔体外侧，通过磁流体密封结构传递动力，既保证腔体的密封性，又避免清洗液渗入驱动轴承导致部件锈蚀。在实际产线应用中，这类设备可替代传统的人工手持喷枪清洗作业，不仅清洗一致性远高于人工操作，还能减少操作人员与化学清洗液的直接接触，降低职业健康风险；相比大型通过式清洗线，这款设备的占地更小，投入成本更低，更适合中小批量多品种的电子生产车间，或是研发打样阶段的小批量线路板清洗需求，也可用于返修工位的故障板清洗作业，去除返修过程中残留的焊锡渣与助焊剂。建模过程中对所有运动部件都做了干涉检查，输送架在进出腔体的全行程内不会与喷淋管、腔体内壁发生刮碰，检修门的开合角度预留足够操作空间，更换滤芯、检修泵组时不会被周边结构干涉；管路接口全部采用标准快接结构，后期维护时可快速拆装更换管路部件，不需要现场焊接配管。
