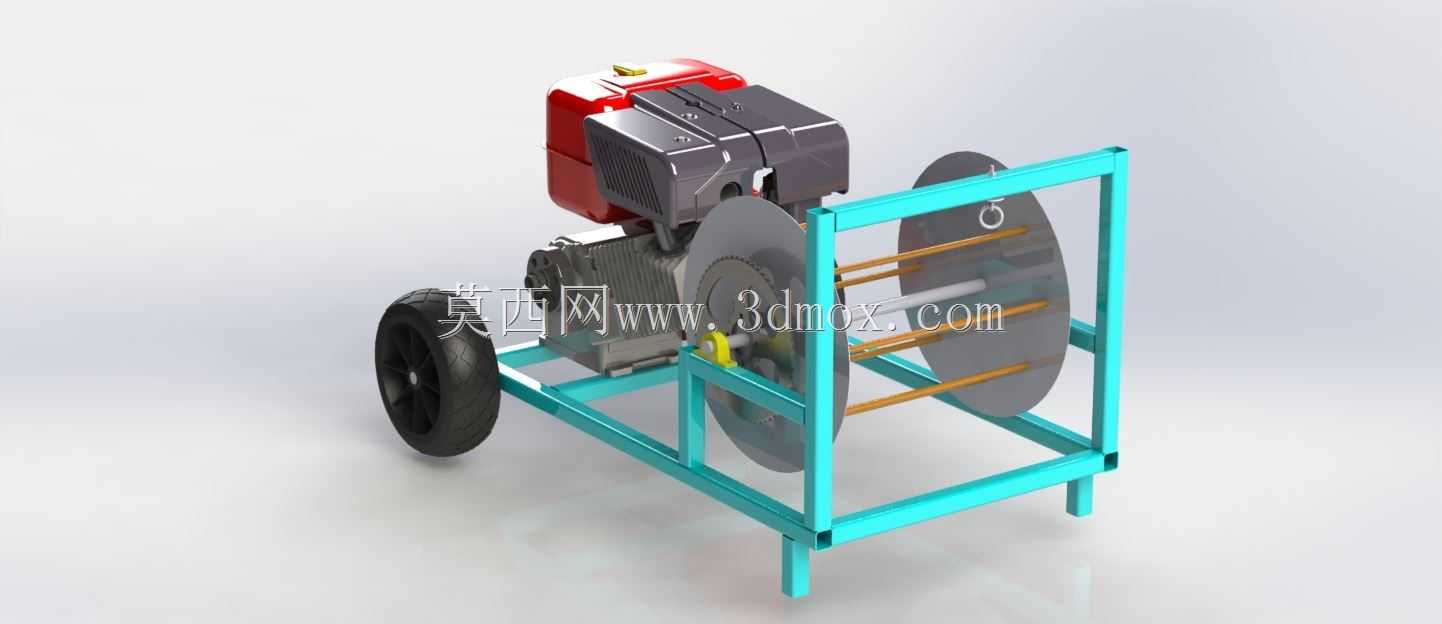

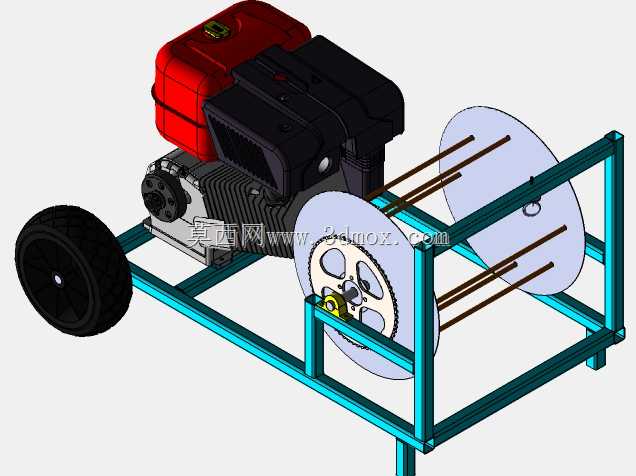

移动式汽油机驱动尾板收缆绞车结构

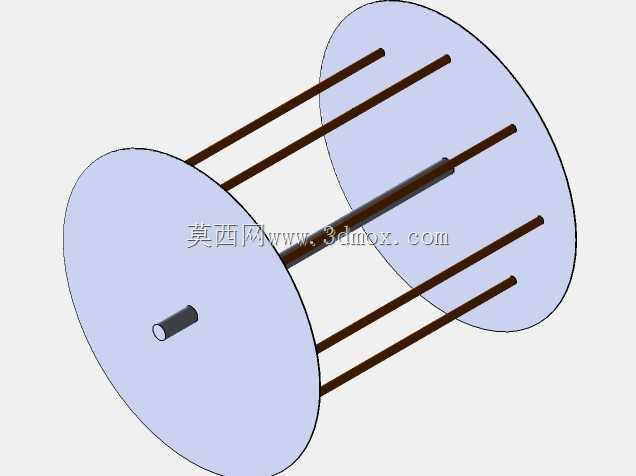

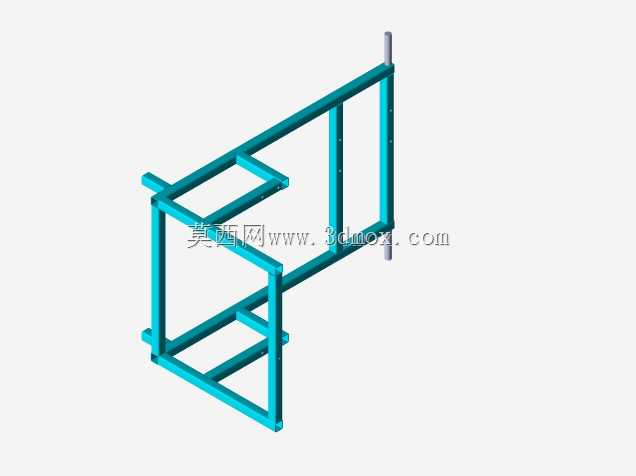

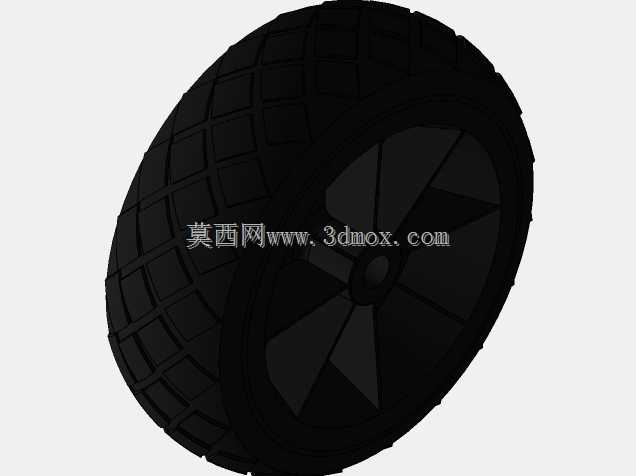

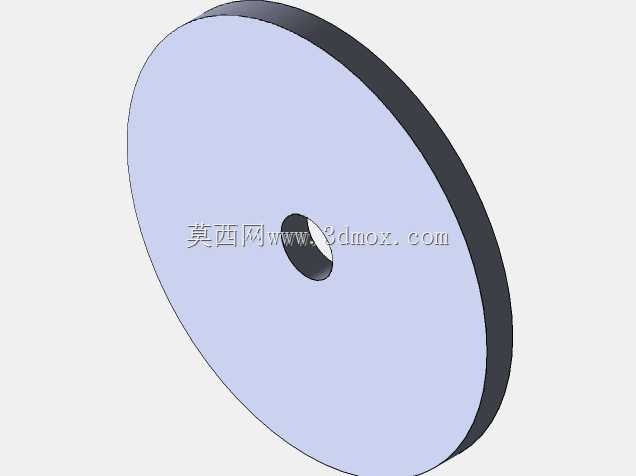

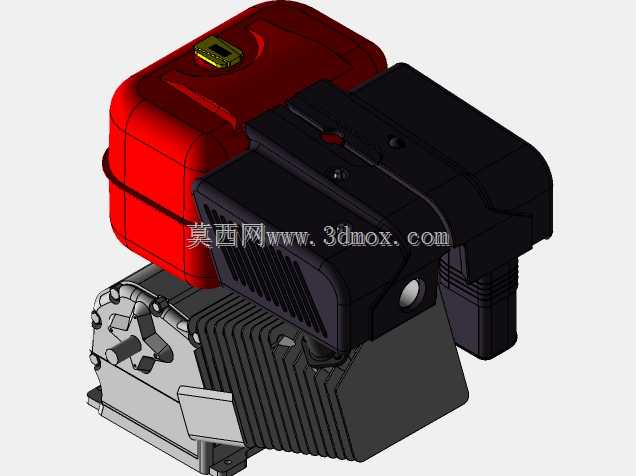

该款尾板绞车主要面向户外无外接电源的缆绳收放作业场景，常见于林区索道运维、山地货运缆线布设、小型工程临时牵引、渔业养殖缆绳整理等作业环节，可独立完成不同直径缆索的收卷、排布与张力保持作业，无需依赖现场供电回路，适配野外分散作业的移动需求。设备采用分体式布局设计，动力单元与收缆辊组集成在同一管式焊接框架上，框架底部单侧配置实心橡胶行走轮，另一侧预留推移握持位，单人即可完成短距离转场移位，无需额外吊装或搬运设备辅助。动力端采用通用小型汽油机作为输出源，通过减速齿轮组将动力传递至收缆主轴，传动链路中设置离合拨叉结构，可在作业过程中快速切换动力输入与空转状态，空转状态下可手动快速拉出缆绳，动力接合状态下可实现稳定低速大扭矩收缆，避免缆绳收卷过程中出现乱绳、叠压问题。收缆辊采用双辐盘夹装式结构，辐盘间距可根据常用缆绳的卷绕容量调整，辊轴上设置多根平行排布的导杆，既可以承托卷绕的缆绳，也能避免缆绳直接摩擦主轴造成磨损，辐盘边缘预留缆绳端头固定卡槽，作业前可快速将缆绳端头卡入固定，无需额外绑扎固定。框架整体采用矩形钢管拼焊成型，所有焊接位置做满焊处理并打磨焊渣，框架支脚底部做平齐处理，作业时可直接放置在平整地面，依靠设备自重保持作业稳定性，若在坡地作业可在支脚处加装临时固定钎，避免收缆过程中设备移位。设计过程中重点控制了整体重心位置，将重量较大的汽油机单元布置在靠近行走轮的一侧，推移转场时设备重心落在轮轴附近，操作人员仅需施加很小的抬升力即可完成转向与移动，同时动力单元与收缆辊之间预留足够的散热间隙，避免汽油机长时间运行时的热量传递至缆绳，造成缆绳表层老化加速。导绳位置设置简易拨叉结构，收缆过程中可手动引导缆绳沿辊轴轴向均匀排布，避免缆绳集中卷绕在辊轴某一段造成辐盘受力不均，传动部位的外露旋转件均设置简易防护挡板，避免作业过程中缆绳剐蹭、衣物卷入等安全隐患。设备整体外廓尺寸适配小型货运车辆尾板装载空间，转场运输时可直接推上货车尾板固定，无需拆解分装，框架上预留的多处安装孔位可根据使用需求加装辅助压绳架、计数轮等附属配件，拓展不同场景下的使用功能。
