针阵列式三维浮雕成型加压装置

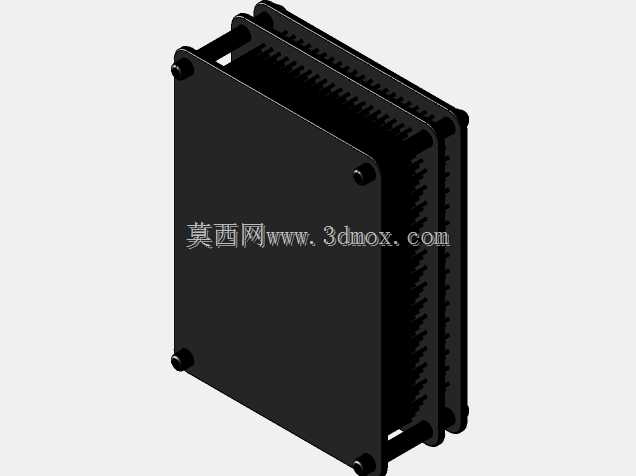

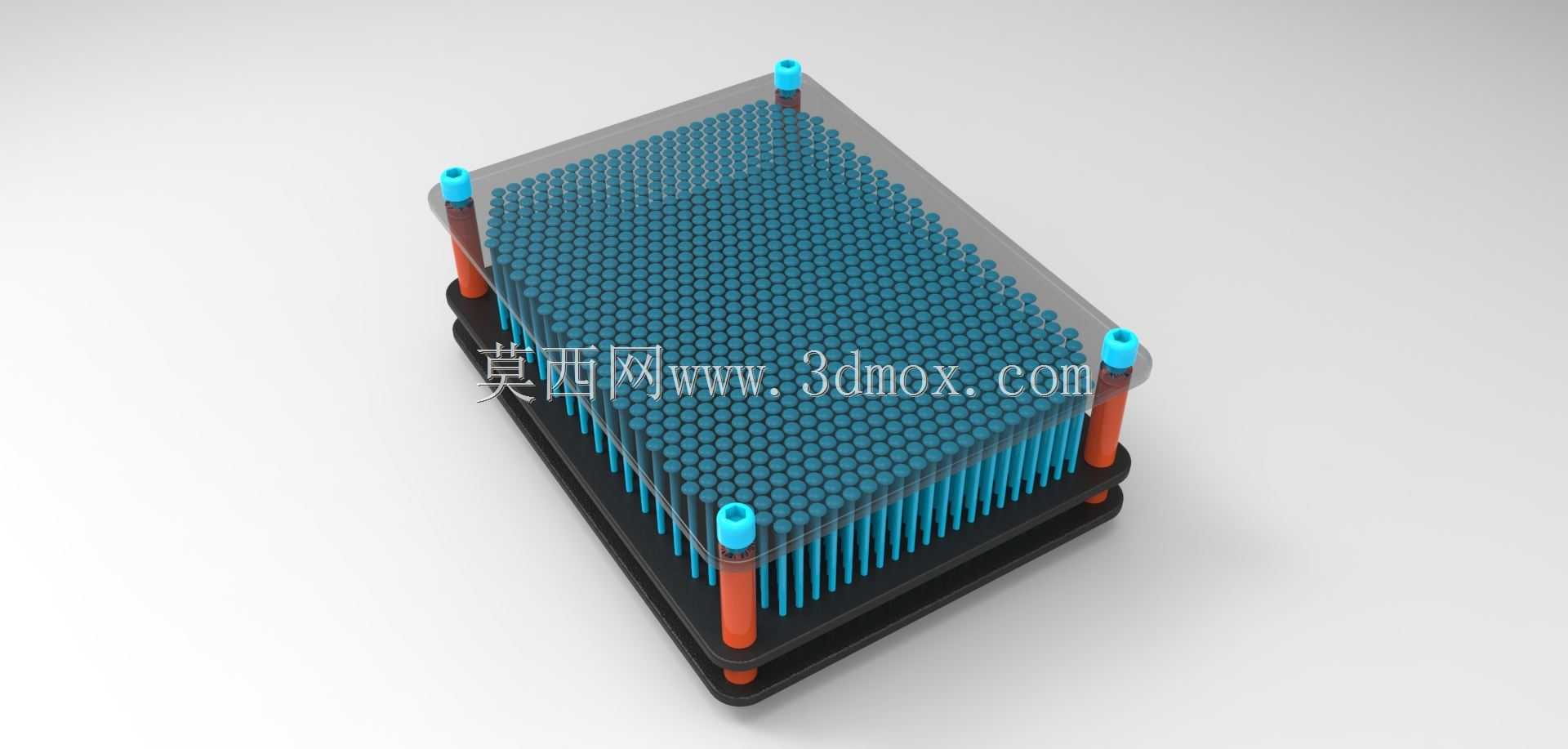

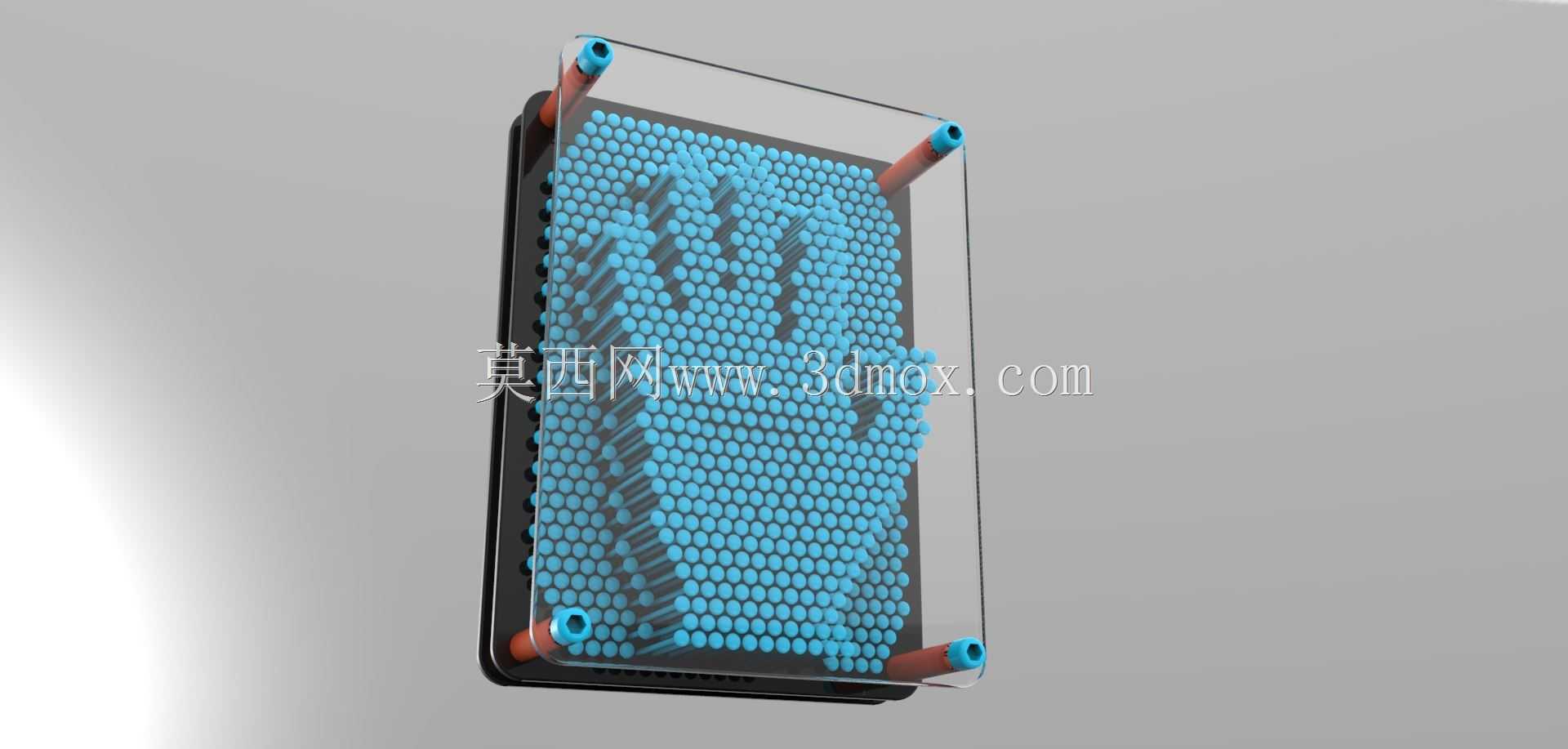

该装置核心为密集排布的可滑动针阵结构，单根针体可沿垂直于安装基板的方向独立滑移，针体两端设置限位结构，避免针体从基板安装孔中脱出，四角设置导向支撑柱，搭配上下两层限位基板，约束针体的滑移行程，保证每根针的滑动路径保持垂直，不会出现偏斜卡滞的问题。这类针阵结构最早应用于互动展示领域，在科普场馆的互动展项中，参观者可将手或其他物体按压在针阵的一侧，被按压位置的针体就会沿导向孔向另一侧滑移，针体端部就会复刻出按压物体的三维轮廓，形成直观的三维浮雕效果，无需额外供电或复杂传动结构，仅靠机械结构即可实现三维形貌的复刻展示，后期也衍生出桌面级的小型玩具类产品，放置在桌面供日常互动把玩，也可作为创意教具帮助儿童理解三维形貌的成型逻辑。从结构设计角度看，针阵的排布密度直接决定了最终成型浮雕的精细度，针体直径越小、排布间距越窄，能够复刻的轮廓细节就越丰富，但过小的针径会提升加工与装配难度，也更容易出现针体弯折、卡滞的问题，因此设计时需要平衡成型精度与结构可靠性，针体与基板安装孔之间采用小间隙配合，既保证针体滑动顺畅，又避免间隙过大导致针体倾斜，影响最终成型轮廓的准确性。四角的支撑柱除了承担上下基板的连接固定作用外，还设置了缓冲限位结构，避免按压时上下基板直接碰撞造成结构损坏，支撑柱端部的防护套也能提升日常使用的握持手感，避免尖锐边角造成磕碰。在实际应用场景中，除了作为互动玩具与科普展项外，这类针阵结构还可拓展应用于柔性定位工装领域，针对异形曲面工件的夹持定位需求，通过针阵的自适应滑移贴合工件表面，形成与工件轮廓完全匹配的支撑面，搭配锁紧结构即可实现异形工件的稳定夹持，解决传统工装无法适配多规格异形工件的问题，在小批量多品种的工件加工场景中能够大幅降低工装定制成本，缩短生产准备周期。设计过程中需要重点核算针体的长径比，避免针体过长导致受压时出现失稳弯折，同时要考虑基板安装孔的加工精度，保证所有孔位的垂直度一致，避免批量装配后出现部分针体滑动卡滞的问题，上下基板的平行度公差也需要严格控制，保证所有针体的滑移行程一致，不会出现局部针体行程不足导致浮雕轮廓缺损的情况。
