制冷设备用轴流冷却风扇结构设计

这款轴流冷却风扇主要面向商用制冷设备的散热场景设计，可直接配套冷柜、商用冰箱、工业制冷机组的冷凝侧换热单元使用，核心作用是带动空气强制对流，带走冷凝器管路表面的积聚热量，保证制冷回路的冷媒始终维持在合理的冷凝压力区间，避免因散热不足导致压缩机负载过高、制冷效率衰减甚至触发过热保护停机。

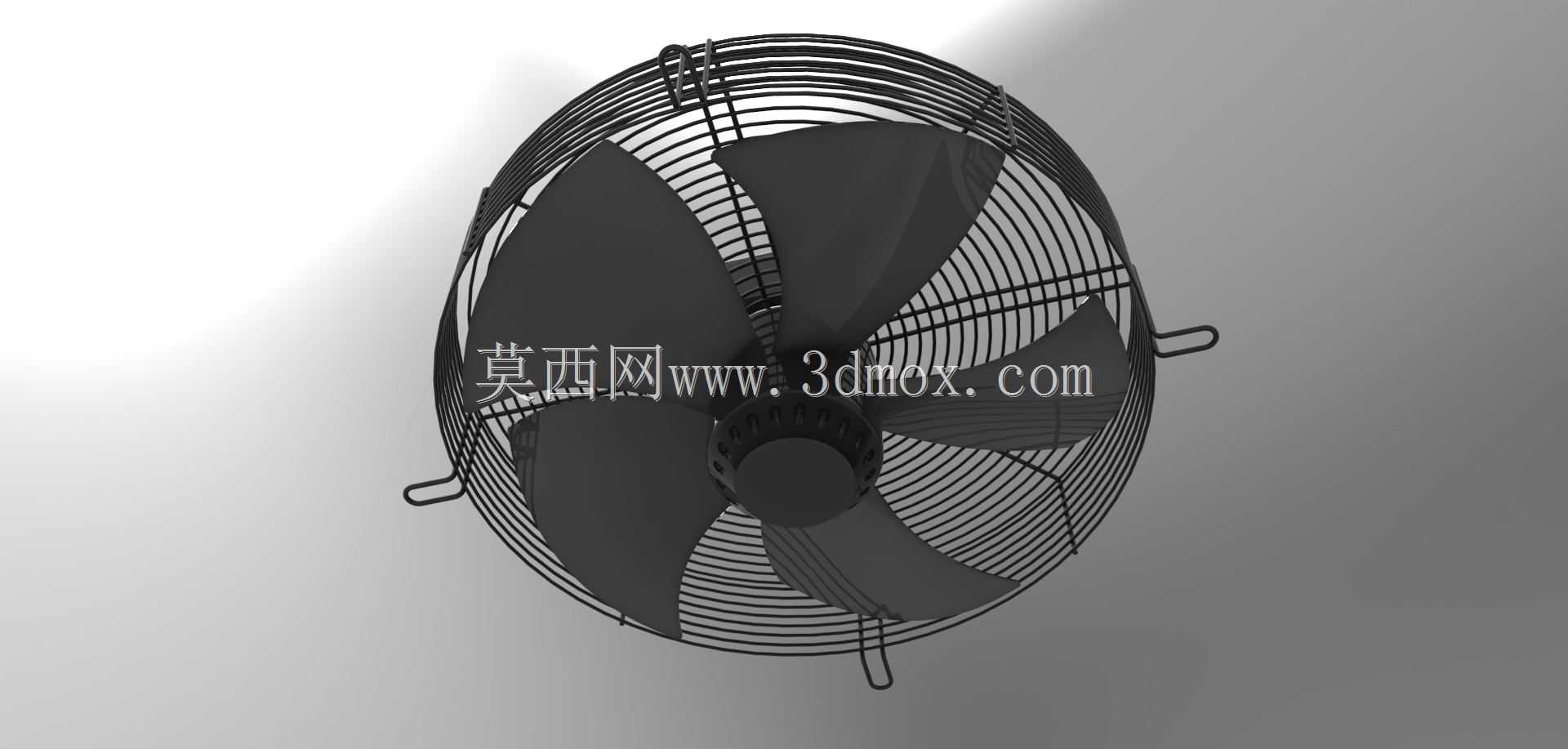

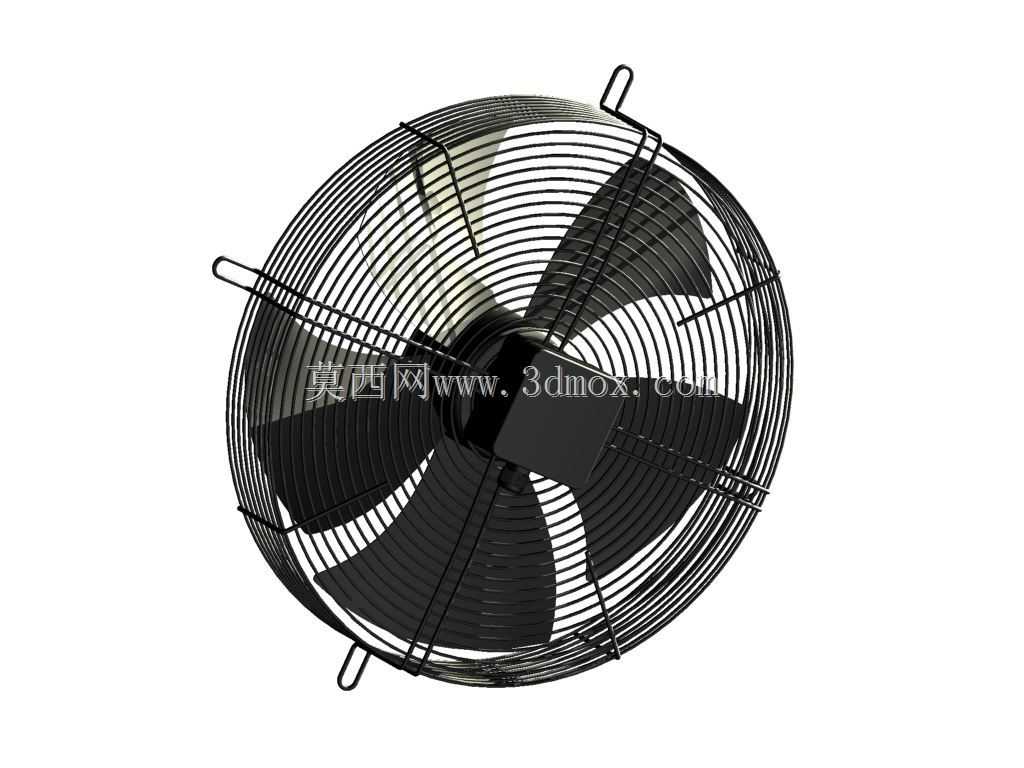

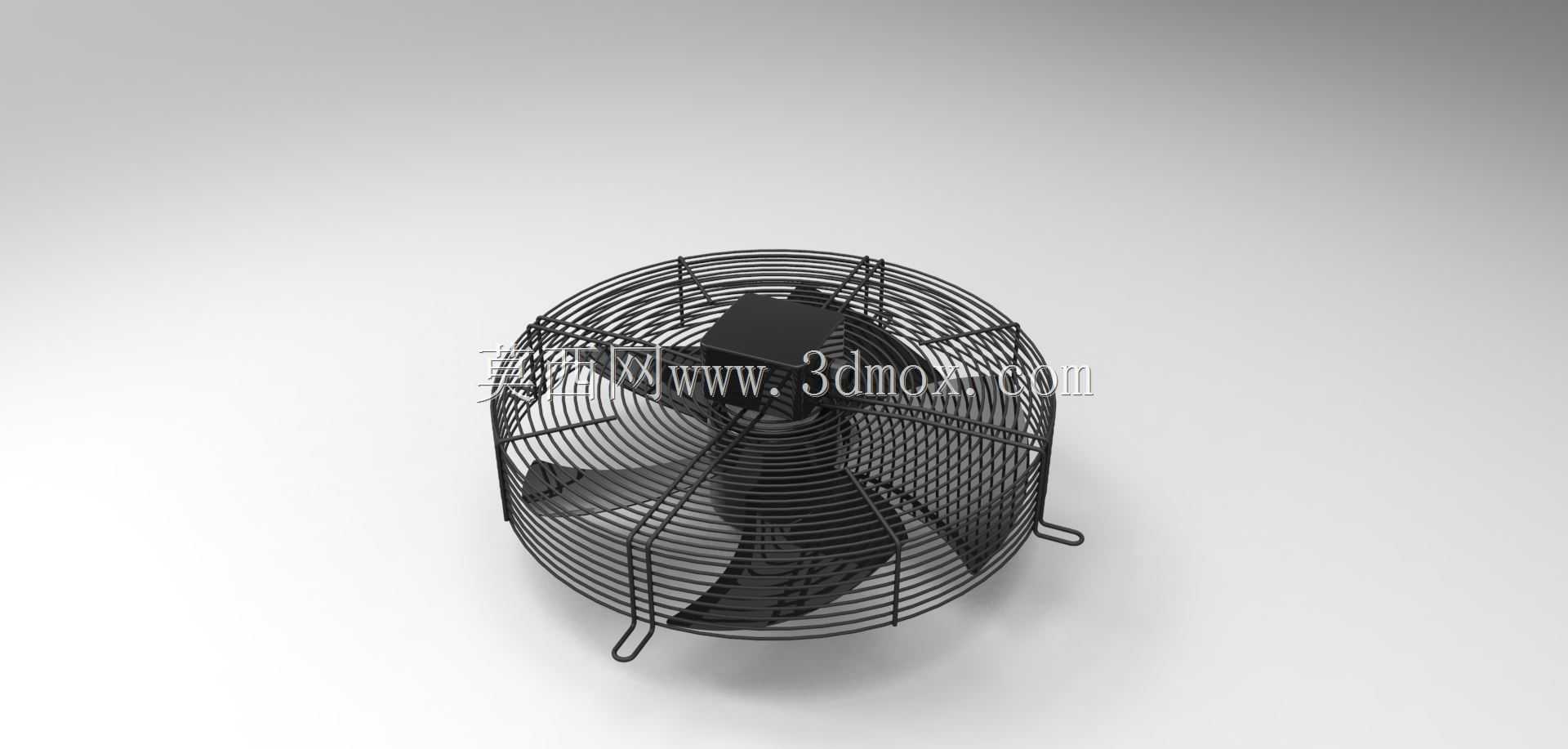

从结构设计逻辑来看，整体采用外转子驱动的布局思路，电机本体直接集成在扇叶中心的轮毂位置，外围搭配等间距排布的金属防护网罩，网罩采用粗细两种铁丝弯折焊接成型，径向支撑筋与环形圈的排布密度经过匹配验证，既可以避免运维过程中肢体、异物误入扇叶运转区域造成机械伤害，也不会过度阻挡风道截面、抬升风阻损耗。扇叶采用大扭角后掠式曲面构型，叶型截面沿径向做渐变扭角处理，根部扭角更大以适配轮毂处较低的线速度，外缘扭角收窄匹配高叶尖线速度，保证整个叶展范围内的气流攻角都处于高效区间，在相同转速下能获得更高的风量输出，同时降低叶尖涡流产生的气动噪音。

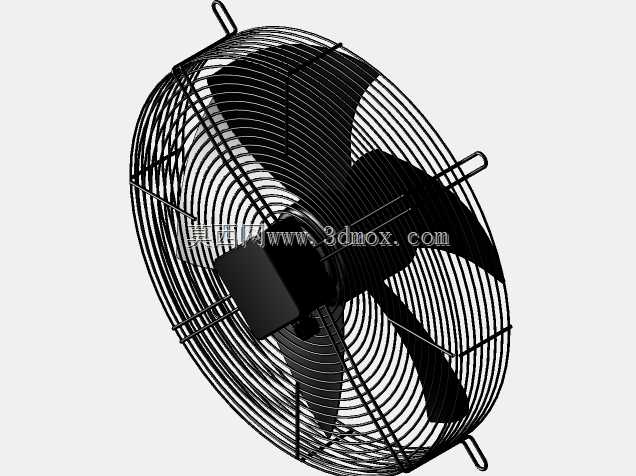

安装边界上，网罩背部预留了两个对称的弯折金属支脚，支脚开有标准安装孔位，可直接通过螺栓固定在冷凝器的侧边支架上，不需要额外设计定制转接件，安装孔的中心距适配行业内主流制冷机组的冷凝器安装尺寸，替换通用性较强。整体外轮廓为正圆形，轴向厚度控制在紧凑区间，不会过度占用制冷机组的侧边安装空间，适配嵌入式、壁挂式等多种安装形态的制冷设备。

设计过程中针对扇叶的动平衡做了专项校核，每个扇叶的重量偏差控制在极小范围内，运转时的振动幅值控制在允许区间，长期运行不会出现支架共振、紧固件松脱的问题。网罩表面做了黑色喷塑处理，能适应制冷设备周边偶尔存在的凝露、高湿环境，避免长期使用出现锈蚀掉屑，污染冷凝器翅片影响换热效率。扇叶与网罩之间预留了足够的安全间隙，即使出现轻微的安装偏移，也不会发生扇叶擦碰网罩的异响或卡滞故障。在实际选型配套时，可根据冷凝器的换热功率匹配对应转速的驱动电机，这款扇叶的风压特性适配厚度在50-100mm的管片式冷凝器，气流可以均匀吹过整个冷凝器的换热面，不存在通风死角，能保证整个换热区域的散热效率均匀，避免局部冷媒过热影响整体制冷循环的稳定性。
