木工压平用龙门式刨削夹具结构

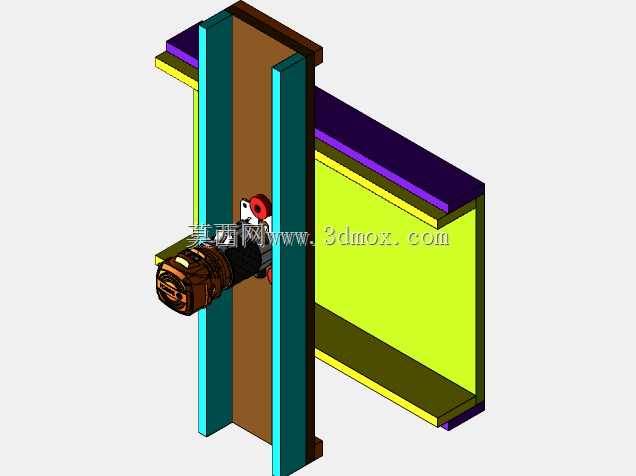

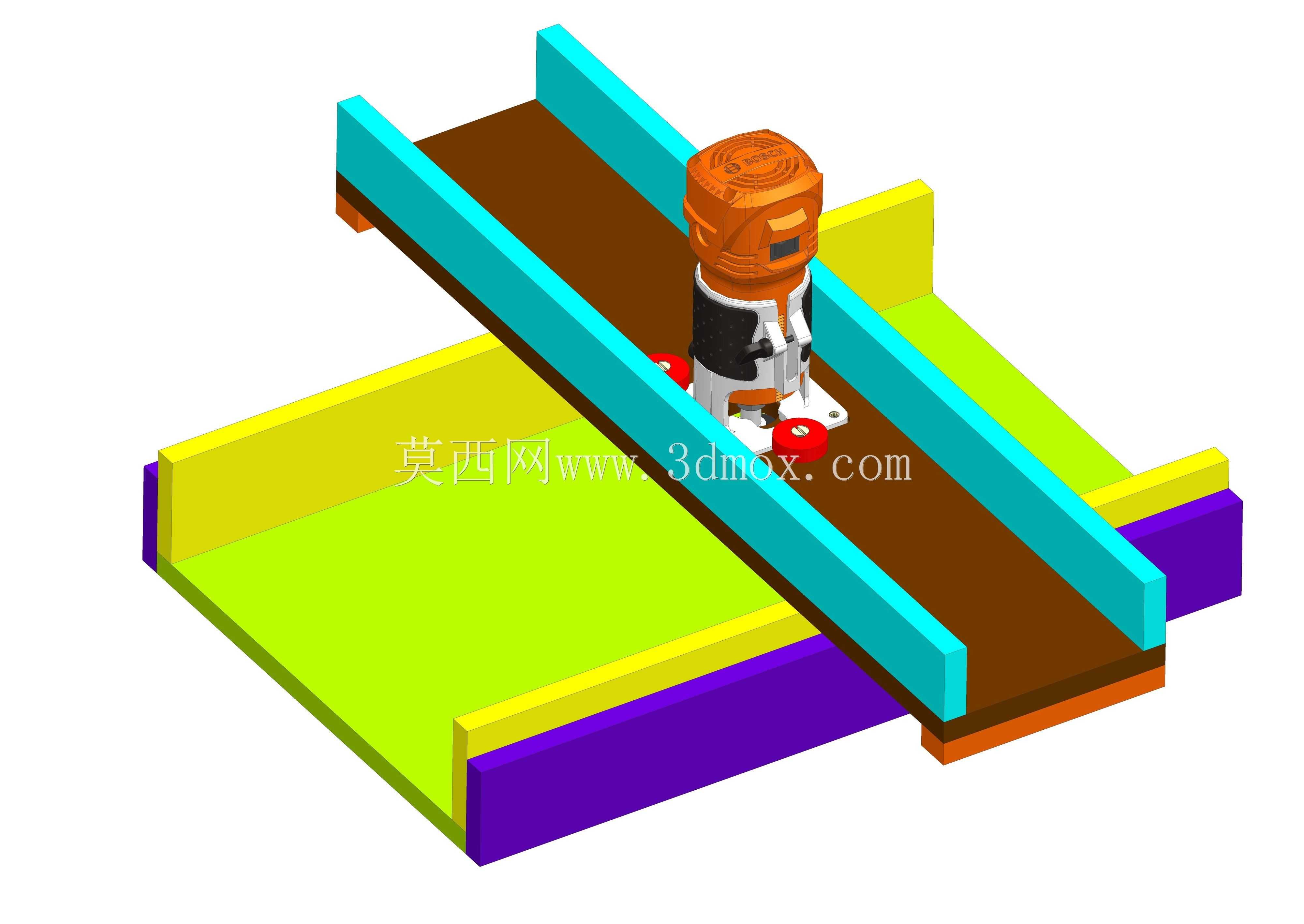

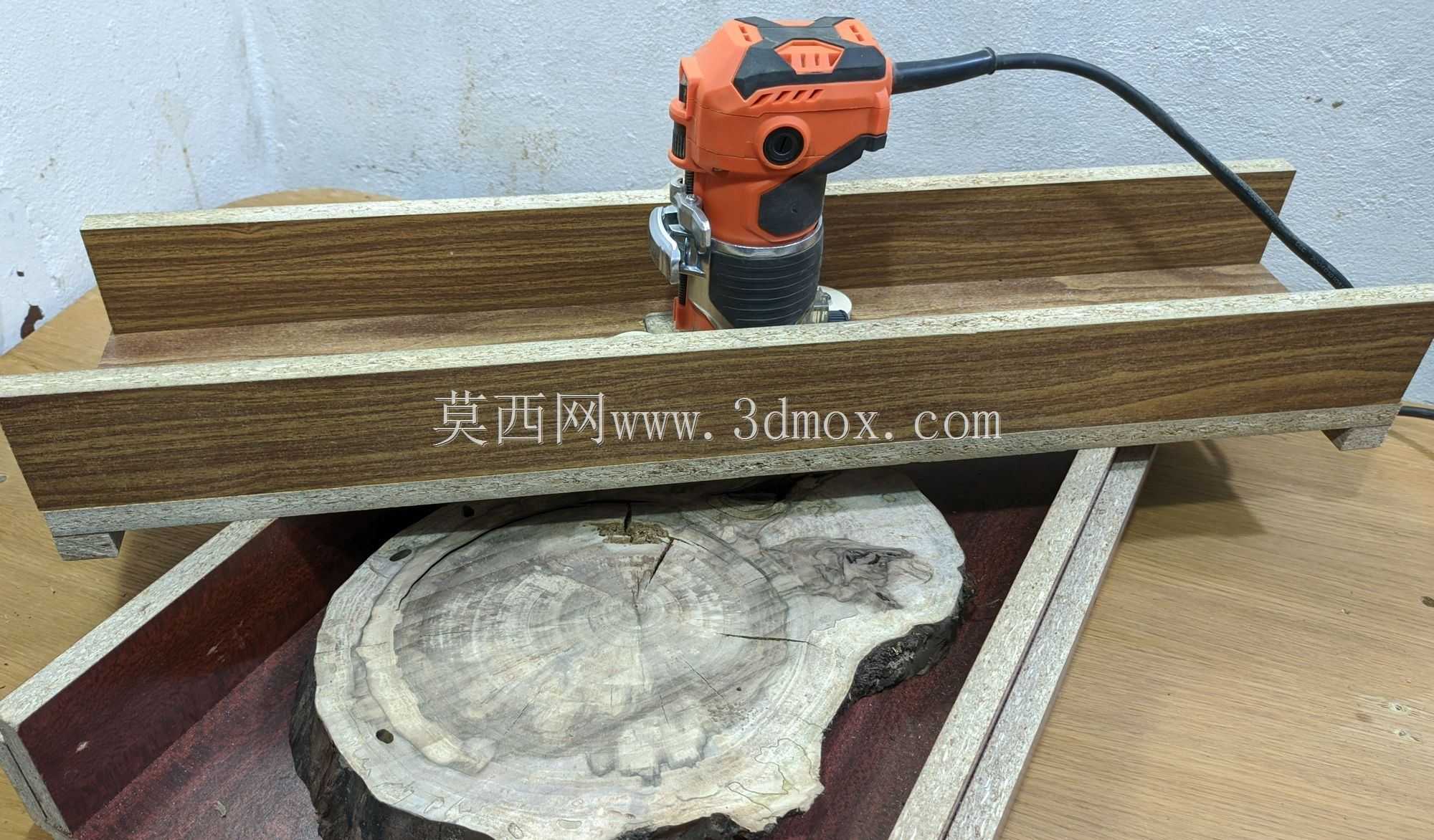

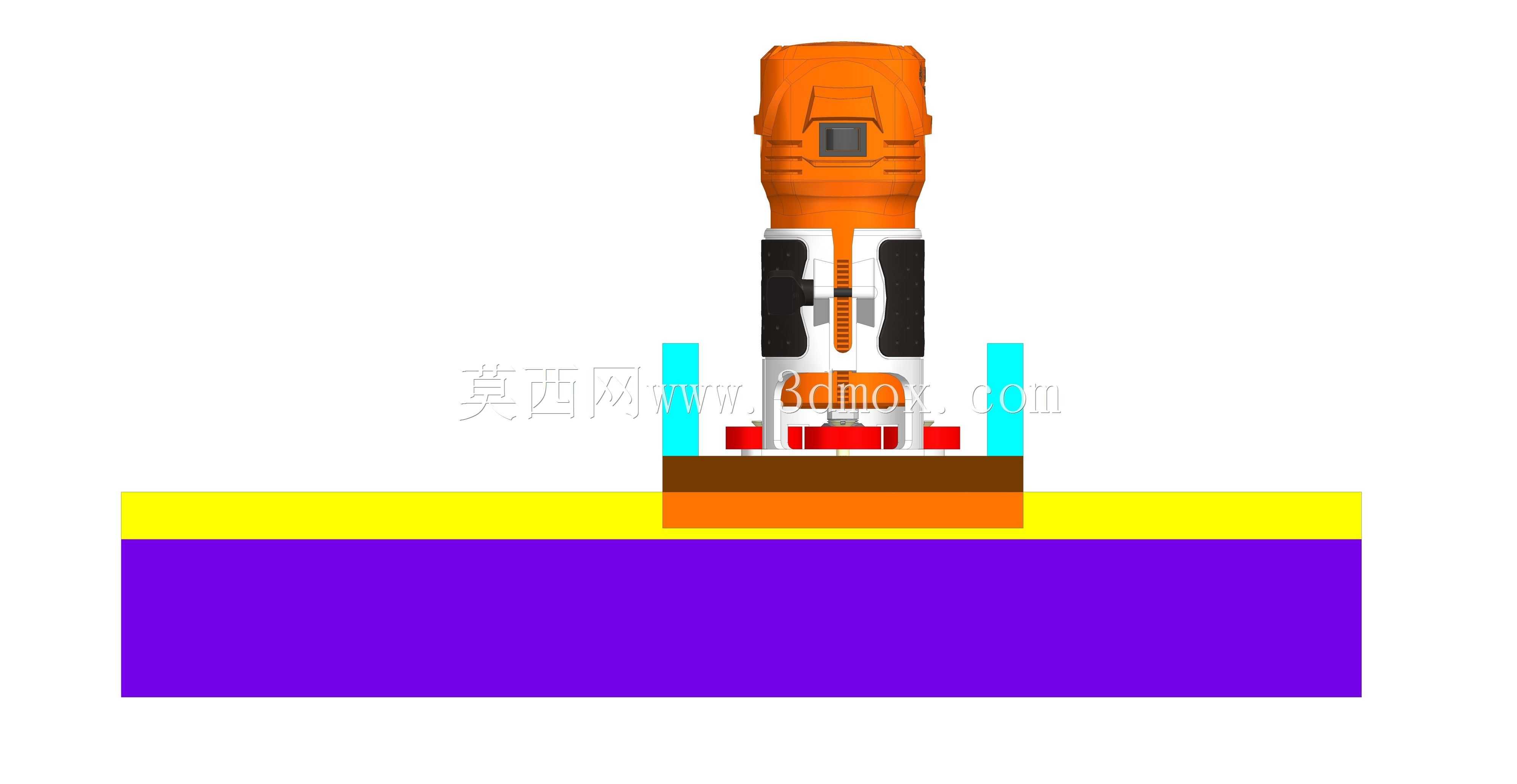

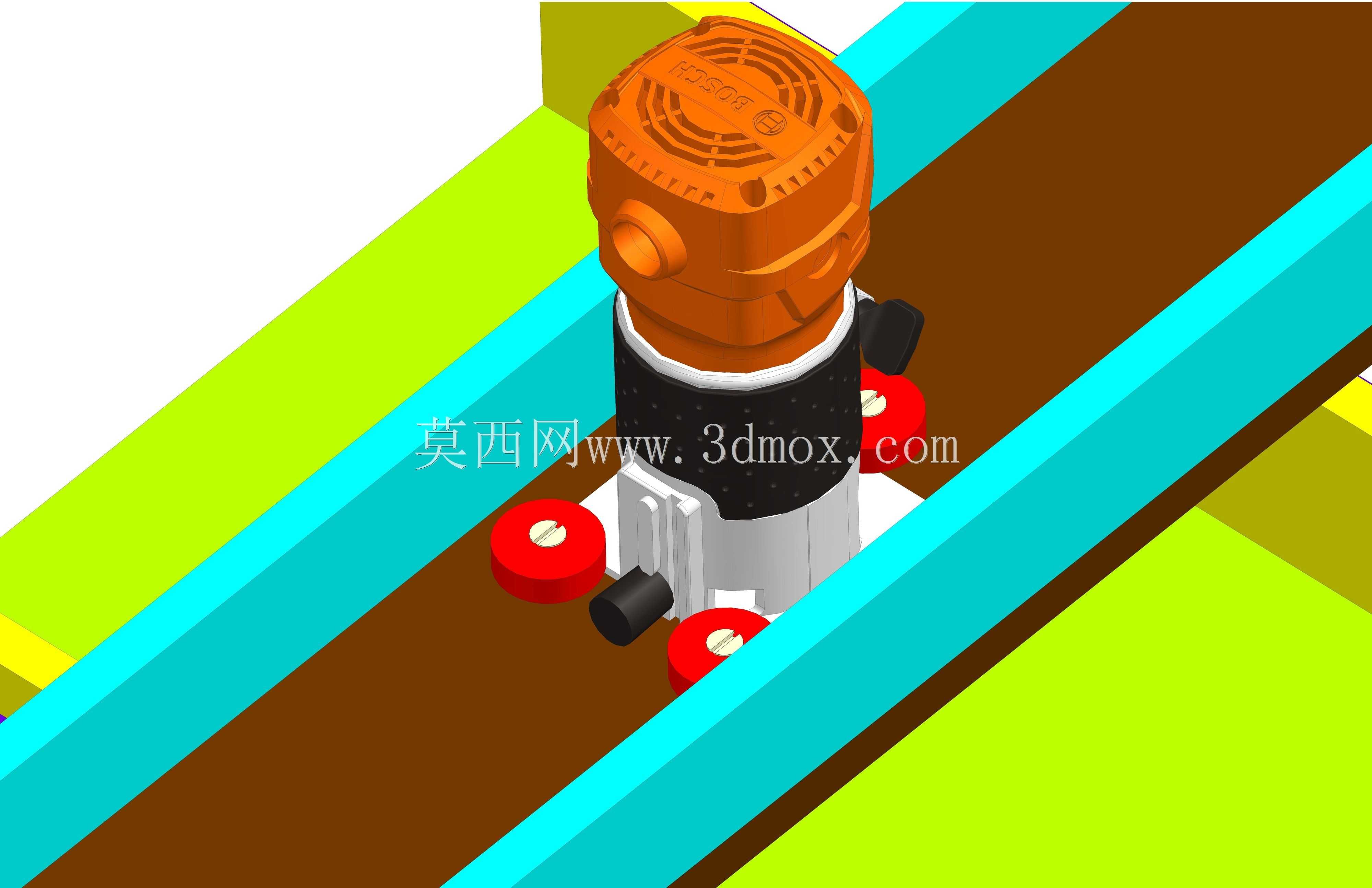

这款龙门式刨削夹具主要面向小型木工加工作业场景，适配手持修边机类电动工具完成板材定厚刨平作业，在实木板材开料后初平、雪橇类木质构件曲面找平、集成材拼合后表面压平工序中都能发挥作用，可替代传统手压平刨完成小批量、定制化木工件的平面加工，尤其适合工坊类小规模加工场景，无需大型固定式平刨设备即可获得精度稳定的刨削平面。从结构设计逻辑来看，整体采用跨距式龙门框架布局，两侧平行导轨作为电动工具的行走支撑，导轨跨距根据常用手持修边机底座尺寸做适配设计，保证工具行走过程中无横向窜动，刨削深度可通过调整工具伸出夹具底板的高度实现无级调节，底板与待加工板材表面完全贴合，行走过程中依靠人工推送即可完成连续刨削，避免了手持直接操作时的平面度波动问题。夹具的底座采用分层式结构，下层为与板材接触的支撑边框，边框内空尺寸匹配常见木工板材的加工幅面，两侧导轨采用等截面直边设计，与龙门滑座的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又不会因间隙过大导致刨削面出现斜度。滑座上预留了通用电动工具的安装位，可适配多款常见型号的手持修边机，安装时通过快压结构固定工具本体，无需复杂拆装即可完成工具换装。考虑到木工加工的实际工况，夹具整体采用硬质耐磨材质制作，导轨表面做耐磨处理，长期往复滑动也不会出现明显磨损导致精度下降，底座边框的下边缘做倒角处理，推送过程中不会刮伤已加工的木材表面。安装使用时无需额外固定在工作台面，直接将夹具放置在待加工板材上，调整好刨削深度后沿板材长度方向匀速推送即可，加工边界可根据板材实际长度灵活调整，不受设备自身行程限制，对于超长宽幅板材也可分段完成刨削作业。滑座的行走行程覆盖两侧导轨的全长，刨削幅面可覆盖导轨内的全部区域，针对不同厚度的板材，可通过调整工具安装高度适配0到15毫米范围内的刨削深度需求，单次走刀即可完成均匀厚度的材料去除，相比手工推刨效率提升明显，且刨削后的平面度一致性更好，能有效减少后续砂光工序的工作量。结构上没有复杂的传动部件，日常维护仅需定期清理导轨缝隙内的木屑，在滑动配合面涂抹少量润滑脂即可长期保持使用精度，整体重量控制在单人可搬运的范围，可灵活在不同加工工位间转移使用，适配现场灵活加工的作业需求。
