台式草药研磨机改型结构设计

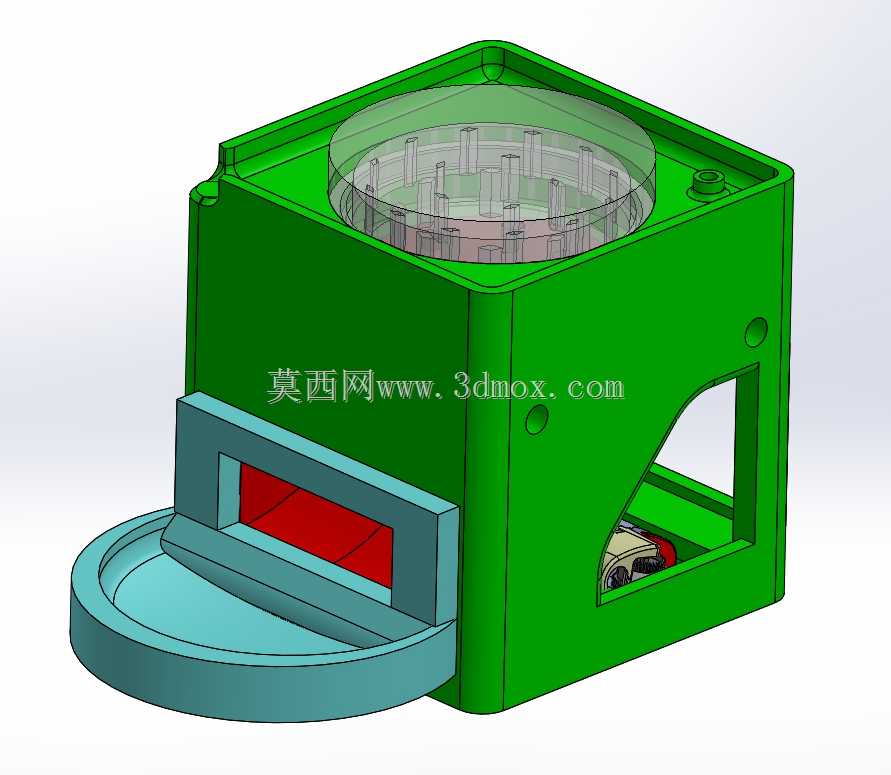

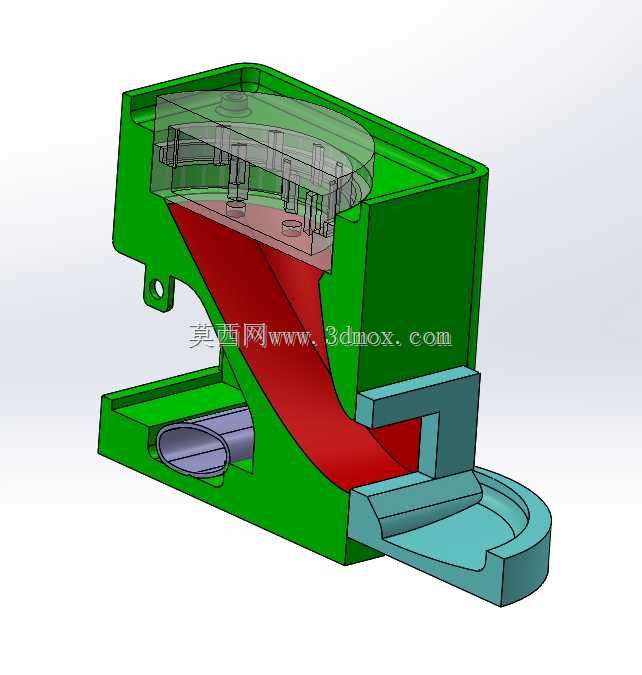

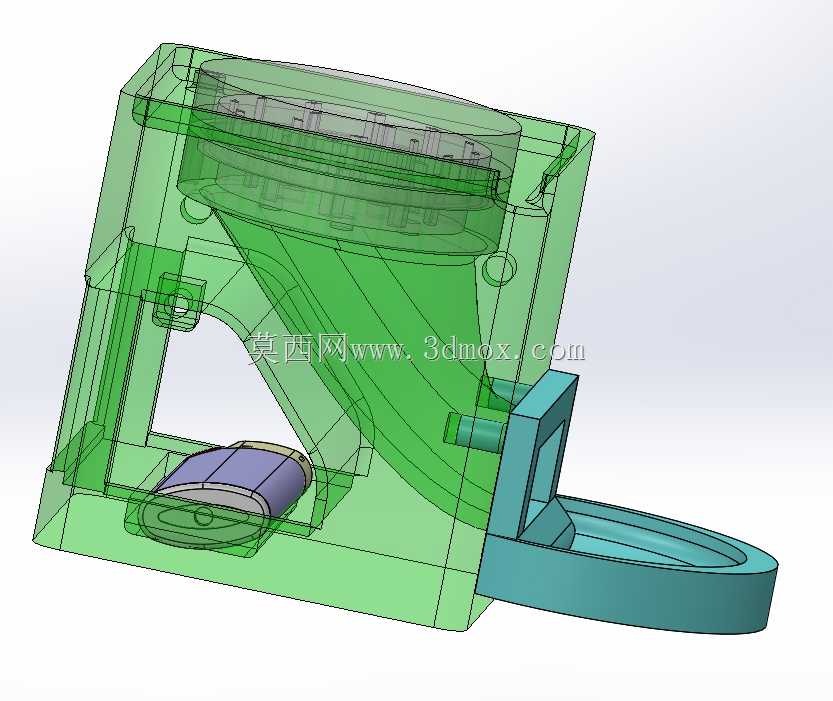

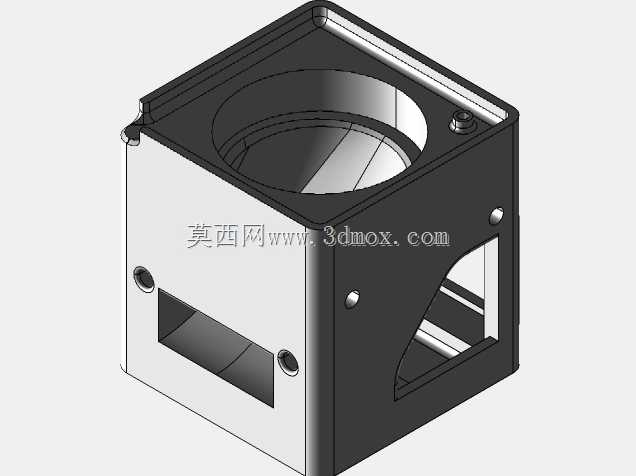

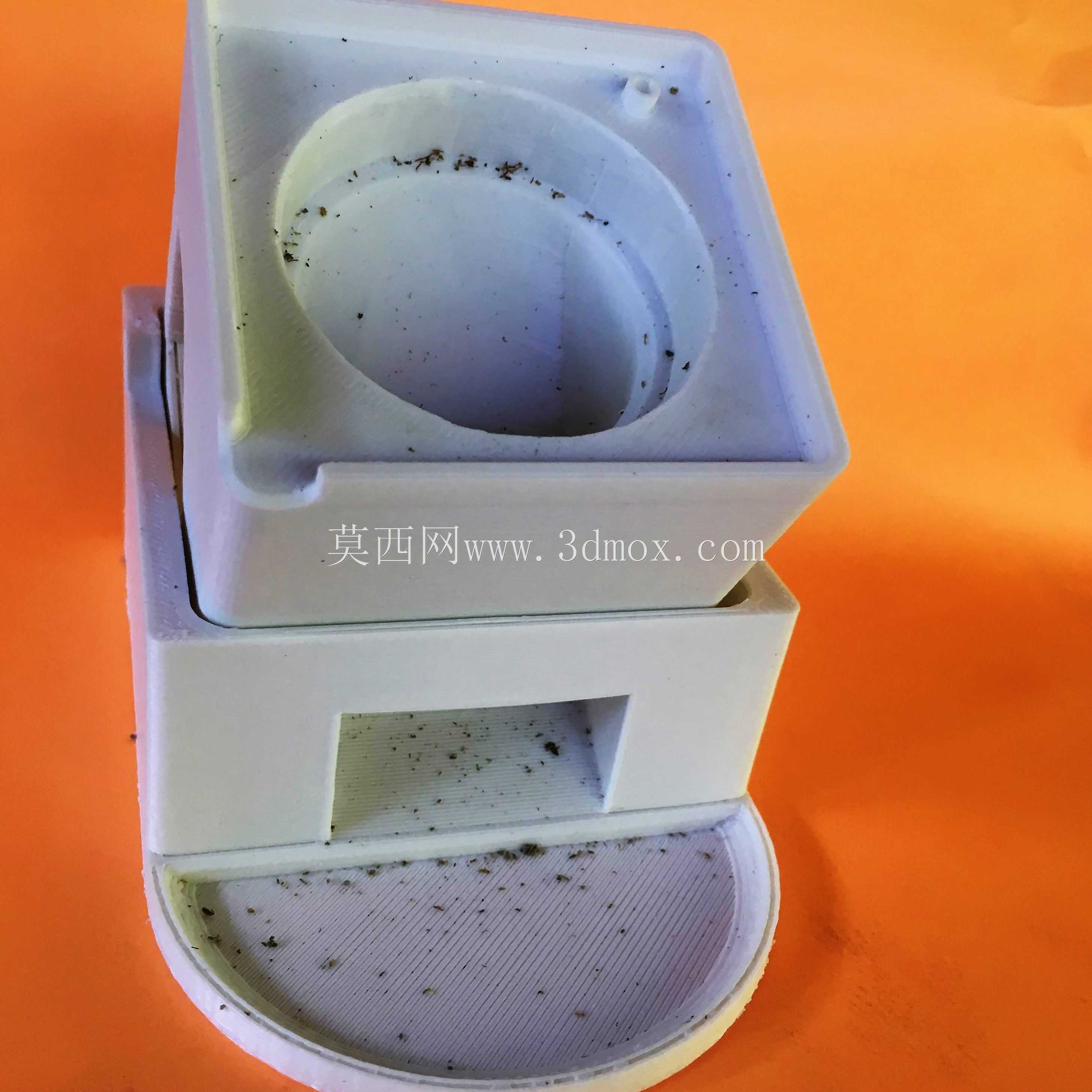

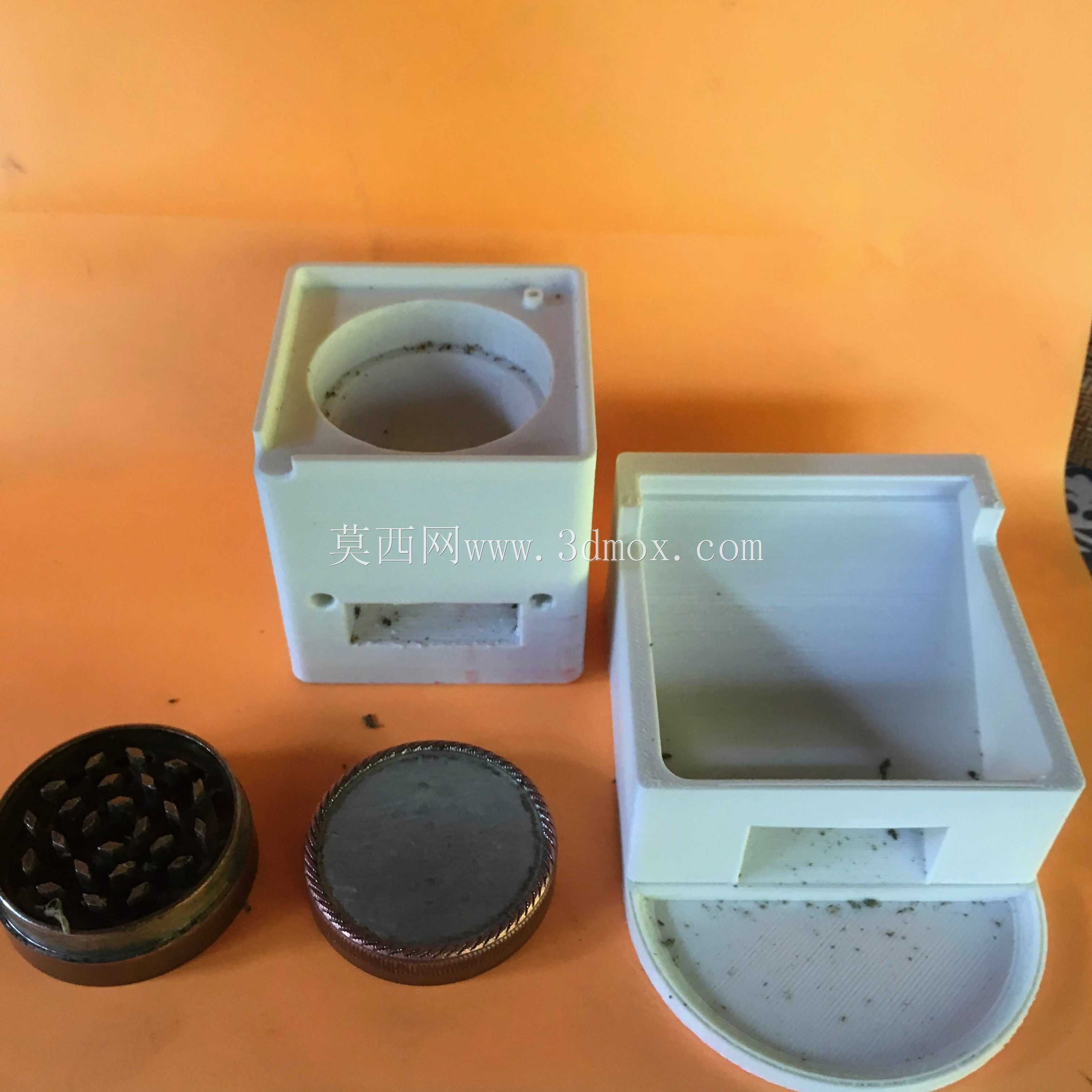

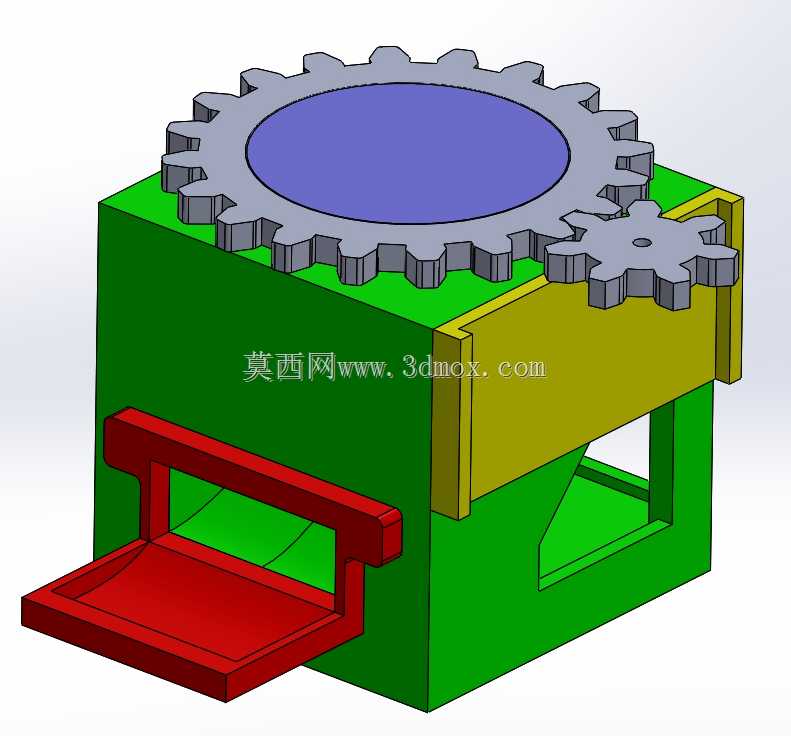

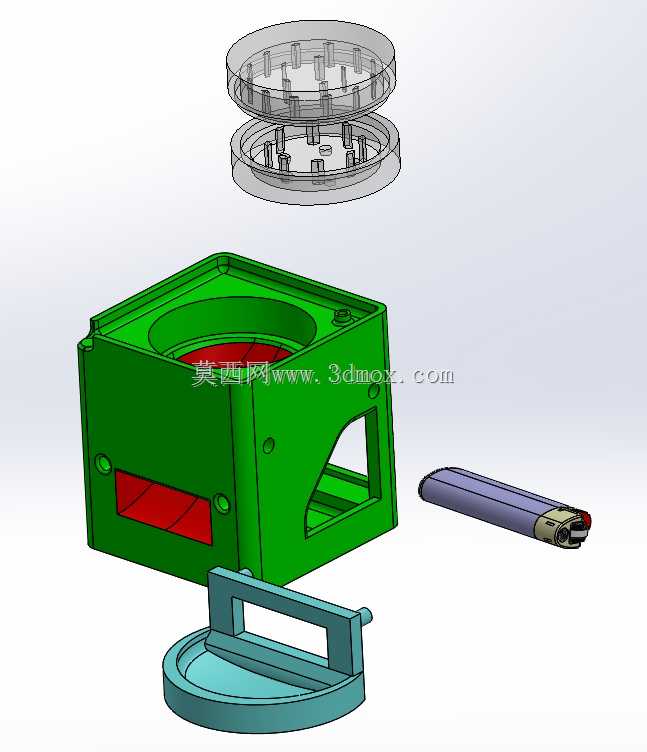

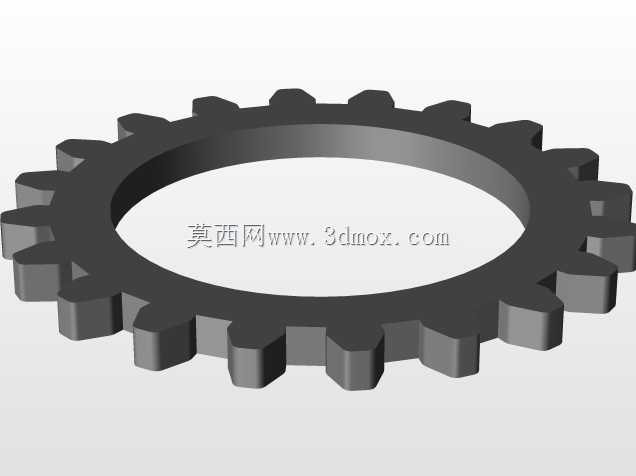

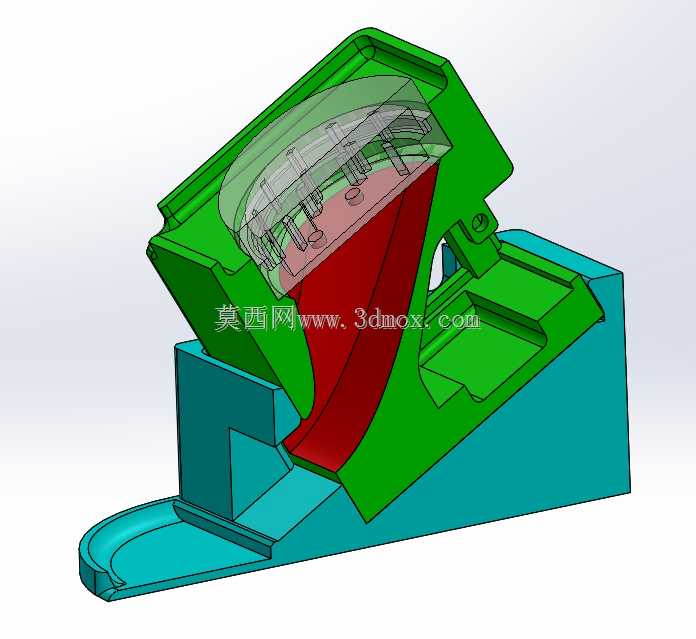

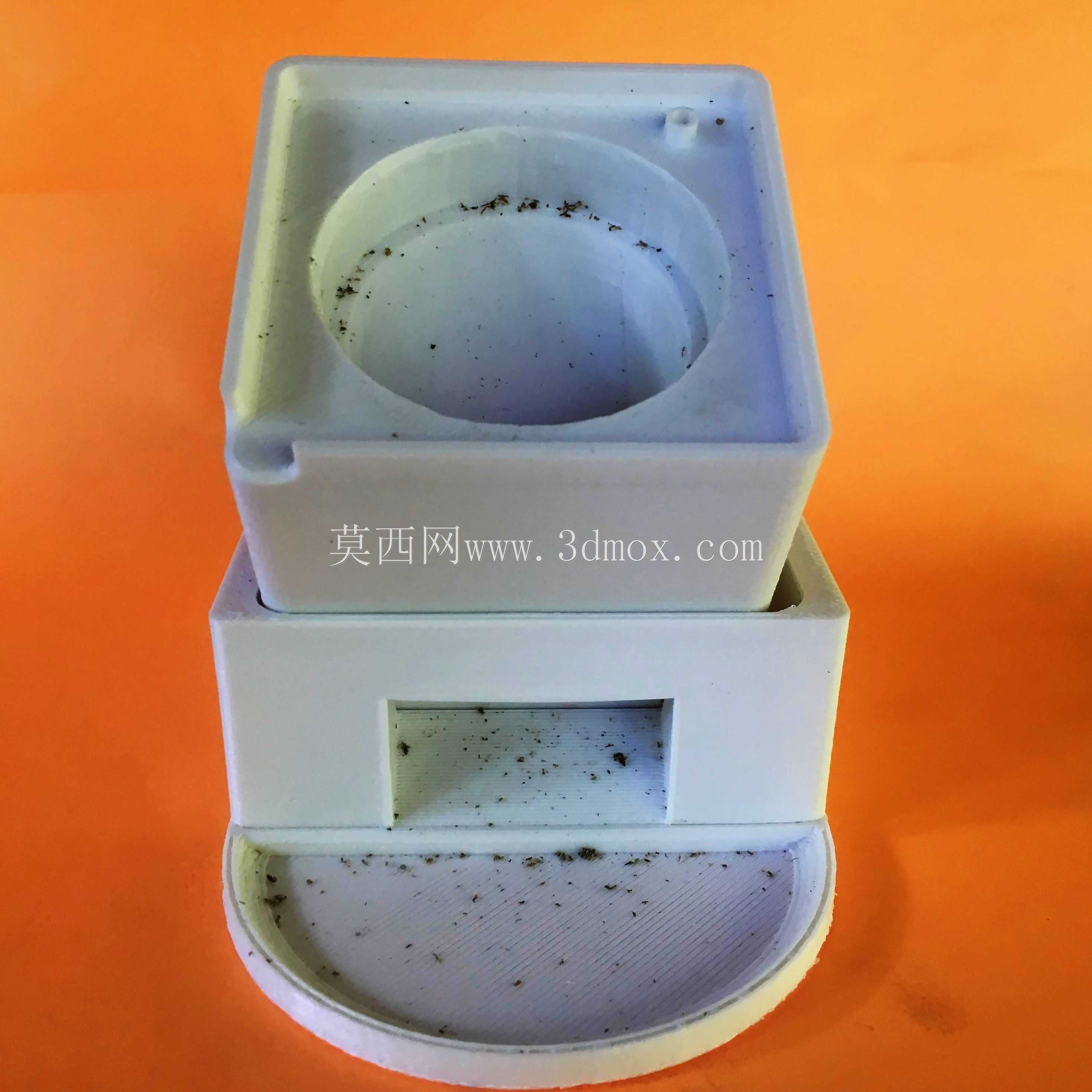

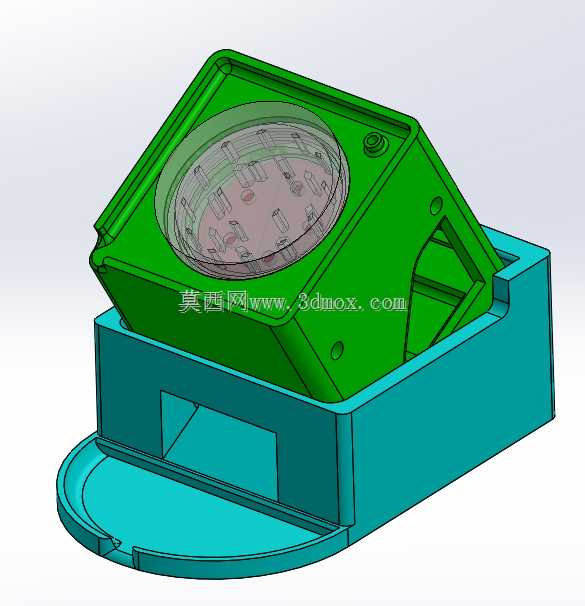

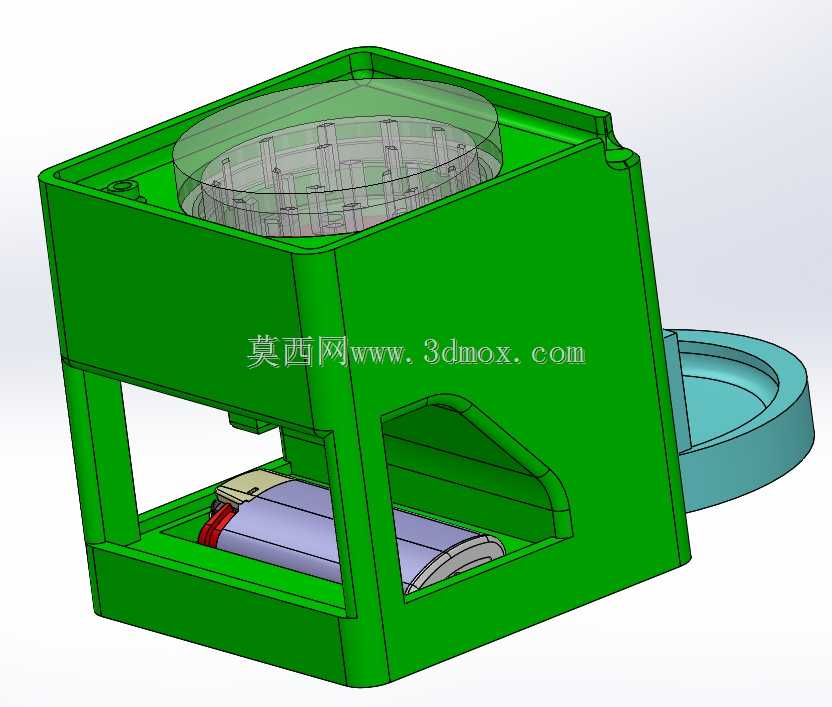

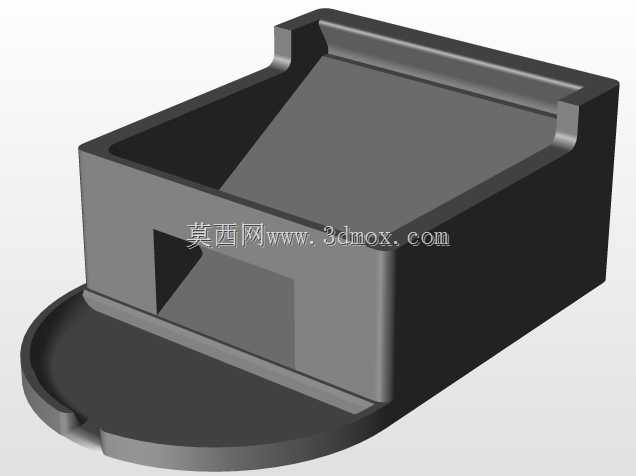

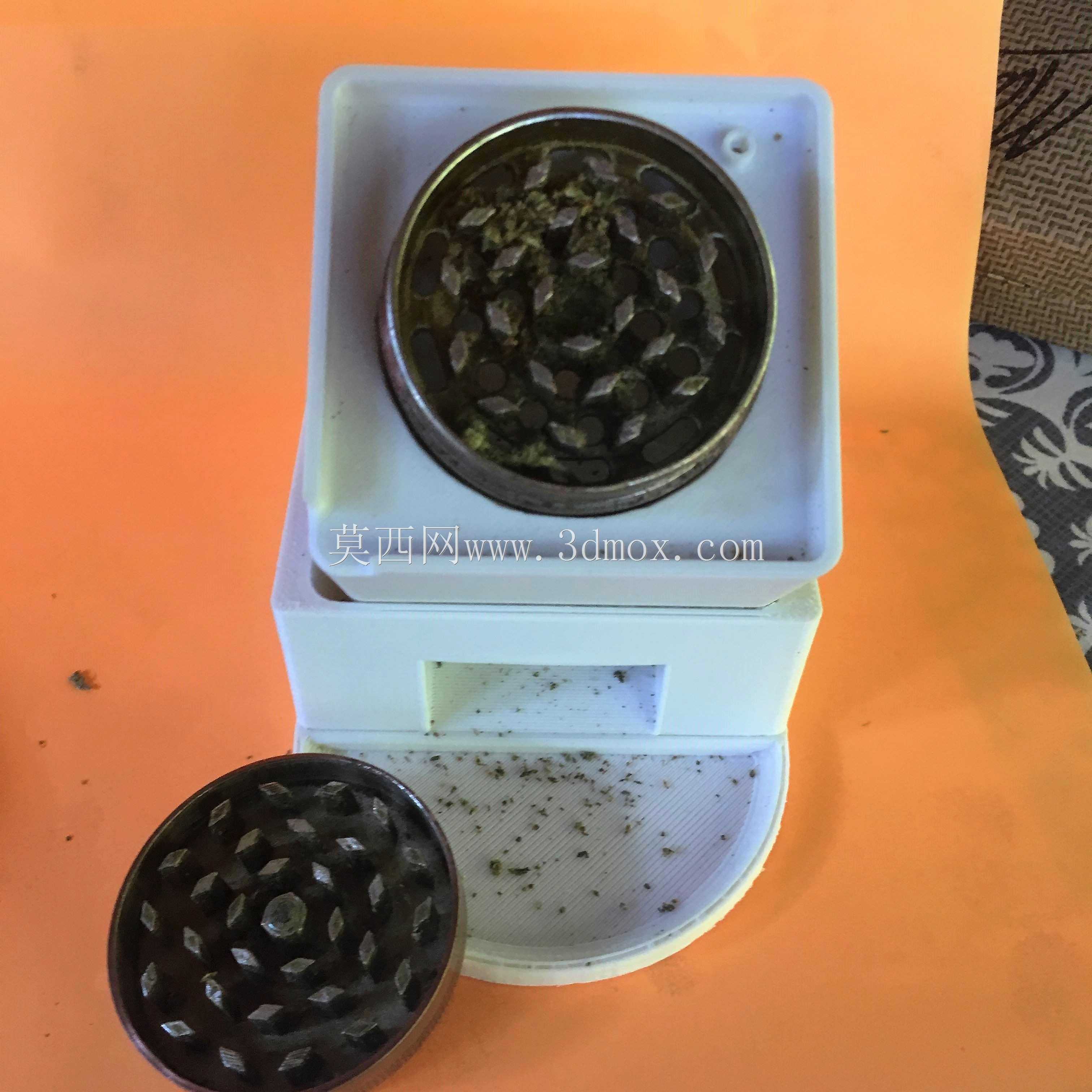

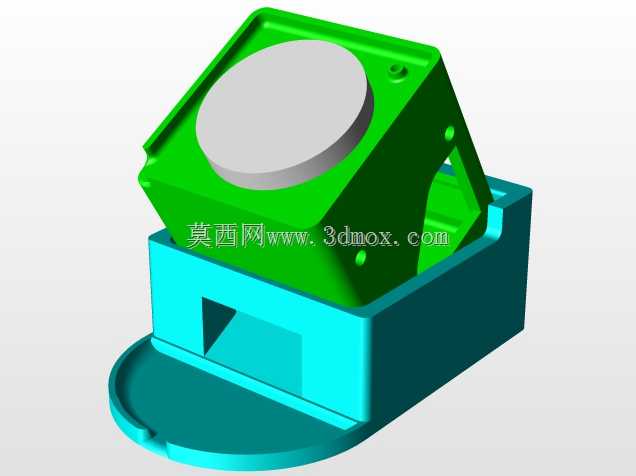

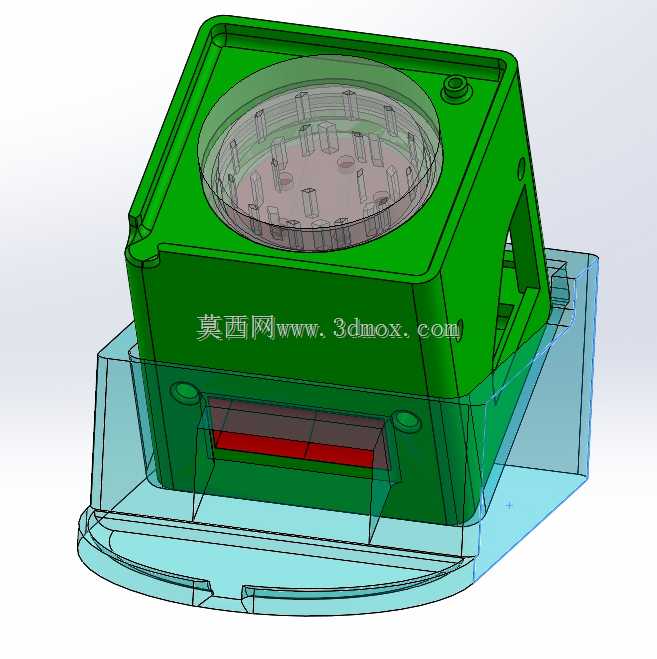

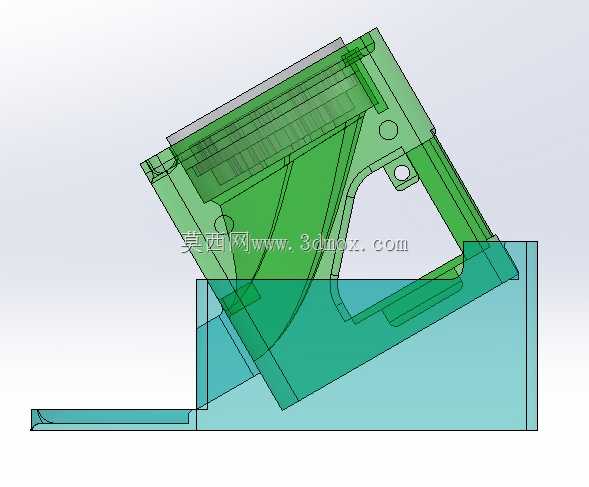

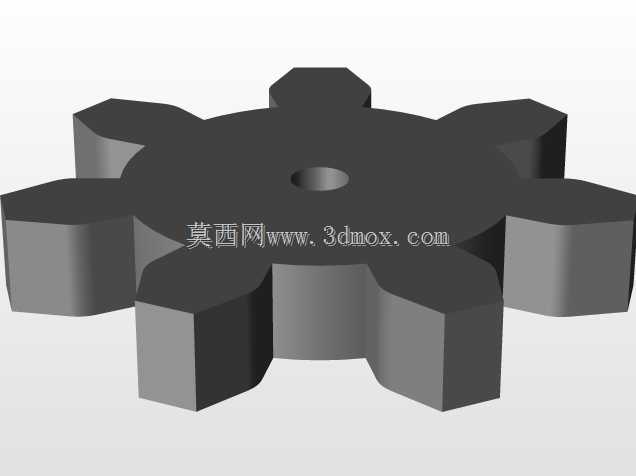

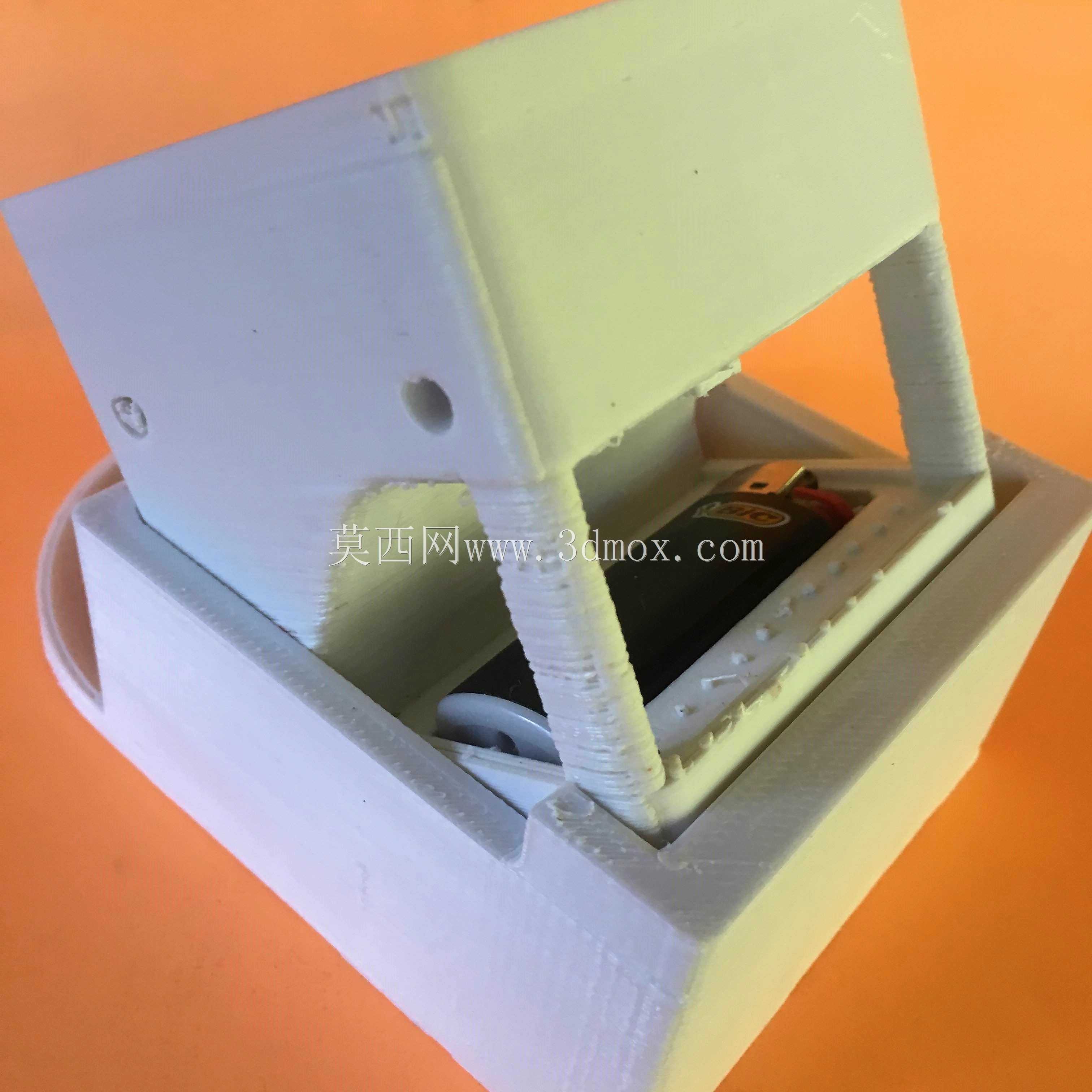

这款台式磨床改型结构，核心针对小型草药研磨作业的场景痛点做了结构优化，适配桌面固定安装的使用需求，解决了传统手持袖珍研磨机作业时物料散落、操作稳定性差的问题。从结构布局来看，整体采用分层堆叠的设计思路，上层保留原有研磨腔体的圆形作业空间，腔体边缘做了加厚承托结构，能够适配原有袖珍研磨机的旋转对接，不需要改动原有研磨核心组件的尺寸参数，直接将手持研磨单元旋转卡合到固定台架上即可完成组装，大幅降低了改造成本。中层设置了带开口的承托仓体，正面预留的矩形开口既可以观察物料下落状态，也方便后期加装电动驱动组件，对接齿轮传动结构来实现自动旋转研磨，不需要手动握持施力，作业过程中操作人员只需要完成投料和接料动作，降低长时间手持作业的疲劳感。下层配置了弧形接料托盘，托盘表面做了细密的防滑导料纹路，研磨完成的草药碎料从腔体下落之后会直接滑落到托盘内，不会散落到工作台面，减少后续清理的工作量，托盘和中层仓体采用卡扣式连接，拆卸清理时不需要借助额外工具，单手即可完成拆装操作。安装边界方面，整体底座采用方形结构，底部预留了四个螺栓固定孔位，可以直接固定在常规厚度的木质或者金属工作台面上，整体高度控制在适合坐姿操作的范围，操作人员不需要抬臂或者弯腰就可以完成投料、接料操作，适配实验室、小型加工坊、家用草药处理等多种场景的安装需求。结构设计上充分考虑了后续功能拓展的空间，中层仓体的内部预留了齿轮安装位和走线槽，后期可以加装小型电机、控制开关等组件，升级为全自动台式研磨设备，不需要重新开模制作主体结构，只需要在现有结构基础上加装对应配件即可完成功能升级。腔体内部的圆角过渡设计避免了物料残留，每次作业完成之后只需要用毛刷简单清扫就可以清理干净，不会出现不同批次物料交叉混杂的问题，适合处理多种不同类型的草本物料。接料托盘的弧形边缘做了加高处理，即使研磨过程中产生少量粉尘，也会被边缘阻挡，不会向外飘散，配合可选配的吸烟组件，可以进一步减少作业过程中的粉尘扩散，改善操作环境的空气质量。整体结构采用3D打印制作的原型件验证过装配间隙，各个部件的对接公差控制在合理范围，卡合之后没有明显晃动，旋转作业时的稳定性满足小批量研磨加工的使用需求，不会出现部件松脱或者偏移的问题。
