工业用镀锌钢合页铰链结构设计

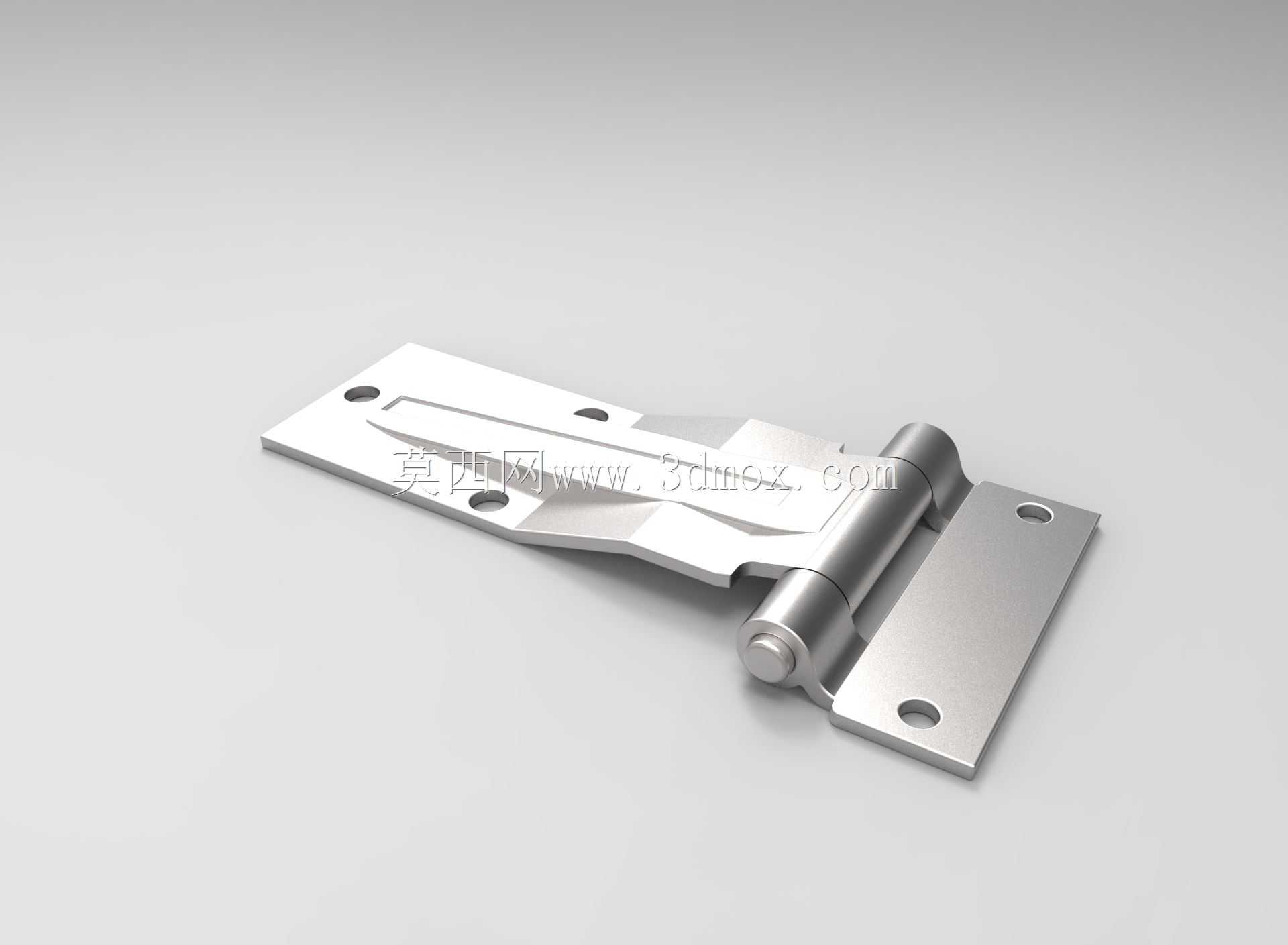

这款镀锌钢铰链在结构设计上充分考量了常规工业场景下的开合承载需求，主体采用两片式铰接结构，通过中间的销轴实现两页片的相对转动，销轴端部做了铆压封边处理，避免长期开合过程中销轴窜动脱出，提升结构的长期使用可靠性。从安装边界来看，固定页片上预留了三个沉头安装孔，活动页片对应预留两个沉头安装孔，所有安装孔的孔位公差均按照通用五金安装标准设定，可适配市面常规的M5规格沉头紧固件，安装时无需额外扩孔或调整孔位，能直接适配常规厚度的金属门框、设备检修门、小型机柜门板的安装需求，页片边缘做了圆角钝化处理，避免安装及使用过程中划伤操作人员，也能减少应力集中带来的页片断裂风险。

在实际应用场景中，这类铰链多用于中小型工业设备的检修门、户外配电箱柜门、普通钢制门窗、仓储设备侧门等部位，镀锌层的表面处理能让铰链在常规非强腐蚀的室内外环境下具备基础防锈能力，无需额外做表面涂装即可直接使用，降低后续维护成本。设计过程中，页片的弯折角度经过反复校核，当门板开合至90度时，页片之间不会出现结构干涉，同时铰接位置的间隙控制在合理范围，既保证开合转动顺畅无卡滞，又不会因间隙过大导致门板出现晃动偏移，承载能力可适配10kg以内的常规门板重量，满足多数普通工业场景的使用需求。

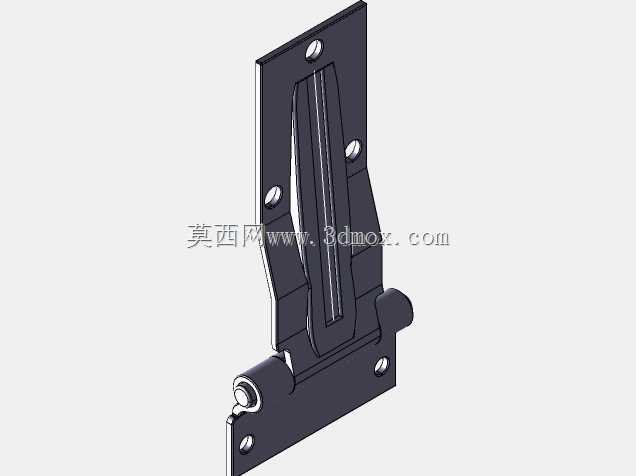

从结构细节来看，活动页片上的加强压筋设计是整个结构的亮点，沿着页片长度方向冲压出的凸起筋条，能在不增加板材厚度的前提下大幅提升页片的抗弯折强度，避免长期开合受力后页片出现变形翘曲，导致门板闭合不严。铰接位置的轴套配合间隙经过优化，常温环境下转动阻尼适中，门板开启后可在任意角度停留，不会出现自行下坠或回弹的情况，同时也能减少转动过程中的金属摩擦异响。安装时需要注意，固定页片需贴合安装基座的平面，保证三个安装孔的接触面完全贴合，避免因安装面不平整导致页片受力不均，长期使用出现变形，紧固件锁紧时需对角均匀施力，不要单次锁紧单个螺丝导致页片偏移。
