PCIExpress1x板卡连接插槽结构设计

在计算机主板、工业控制板卡、嵌入式设备的硬件互连场景中，PCI Express 1x插槽是实现低速外设板卡与主控系统高速信号传输的核心互连部件，日常接触的千兆网卡、低速采集卡、串口扩展卡、工业IO板卡都依赖这类插槽完成与主控的信号及电源连接。不同于16x全长插槽多用于显卡这类高带宽设备，1x插槽的通道带宽完全满足低速率外设的通信需求，同时占用主板板面空间更小，在紧凑型工控板、迷你ITX主板上的排布灵活性更高。

从结构设计角度看，这类插槽采用对称式防呆结构，插槽本体的分隔筋位置做了非对称偏移设计，能完全避免反向插装导致的金手指接触短路、板卡元件碰损问题，插合时的导向斜面做了0.8mm的导入倒角，即便板卡安装时有轻微角度偏差，也能顺着倒角滑入正确插接位置，降低产线装配时的对位难度。插槽内部的接触端子采用悬臂式弹片结构，每一路信号端子与电源端子的接触压力控制在0.5-0.8N区间，既能保证长期振动工况下的接触可靠性，又不会让插拔力过大导致板卡变形或者金手指镀层磨损。

安装边界方面，这类插槽的焊盘引脚采用标准通孔焊盘设计，引脚间距1.0mm，焊接后插槽本体距离PCB板面的高度为8.5mm，前端预留的板卡插入空间需要满足至少12mm的深度要求，避免板卡金手指无法完全插合；插槽两侧的固定柱直径为2.0mm，与PCB上的定位孔过盈配合，波峰焊时不会出现浮高偏移问题。设计建模时需要重点关注插槽内部的隔筋厚度，隔筋过薄会导致注塑成型时出现缺胶、变形问题，过厚则会产生缩水凹陷影响插接精度，同时端子槽的位置度公差需要控制在0.05mm以内，否则会出现端子偏位、插卡卡滞的问题。

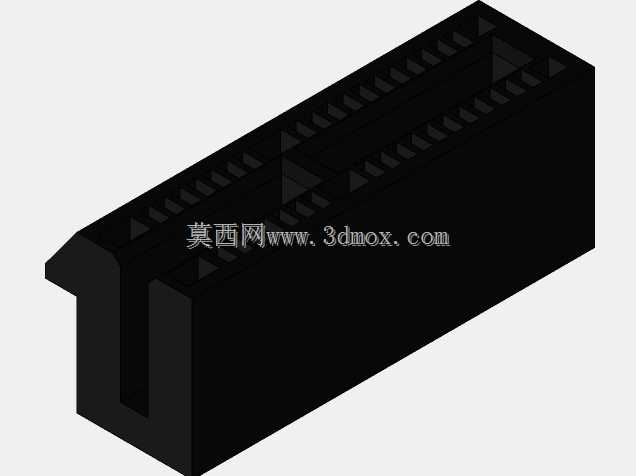

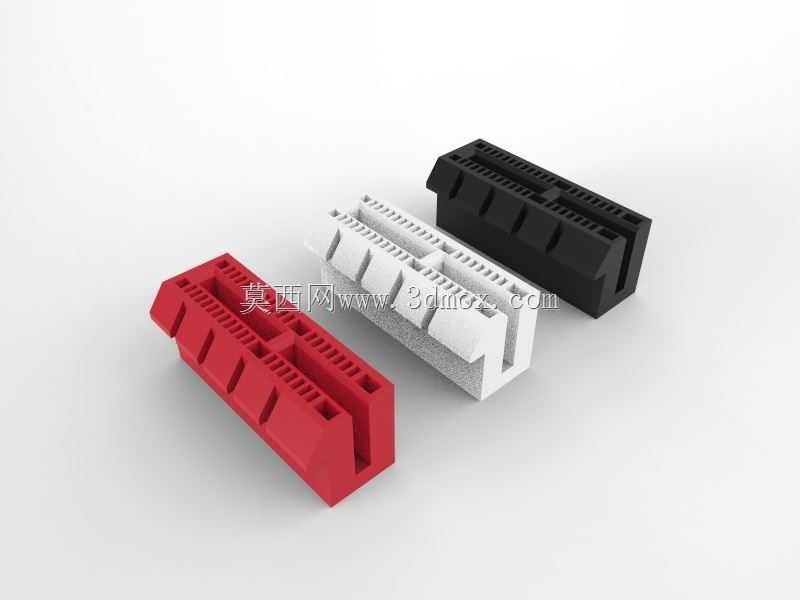

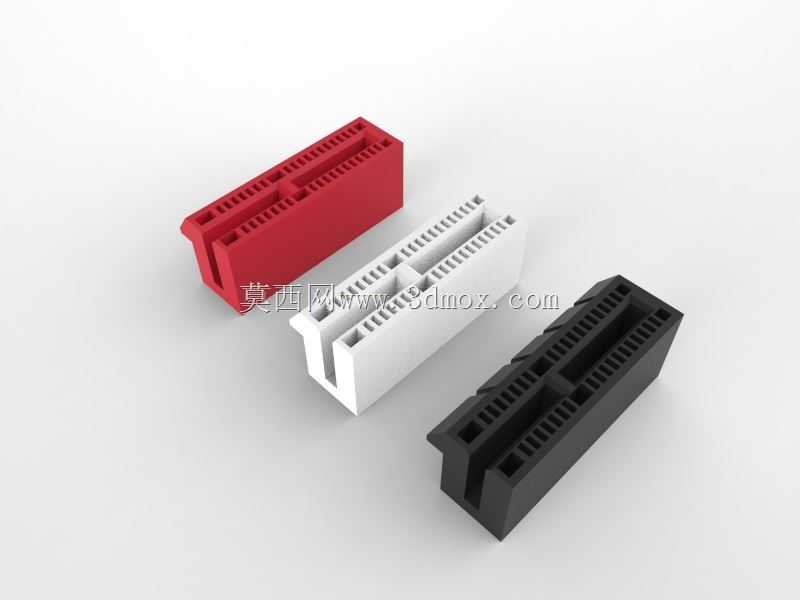

不同配色的插槽本体多采用同尺寸不同色母的PA66加纤材质生产，红色、白色、黑色的区分多用于主板上的功能标识，比如部分工控板会用红色插槽标识支持热插拔的通道，白色标识扩展功能通道，黑色为标准通道，结构尺寸完全一致可以通用互换。建模时还原了插槽表面的防滑纹理，这些纹理除了视觉区分作用，也能在手工插拔辅助受力时增加摩擦力，避免手指打滑。插槽尾部的挡块结构做了加厚处理，能承受板卡插入时的轴向冲击力，避免长期插拔导致插槽尾部开裂。
