复古单动左轮手枪可3D打印结构设计

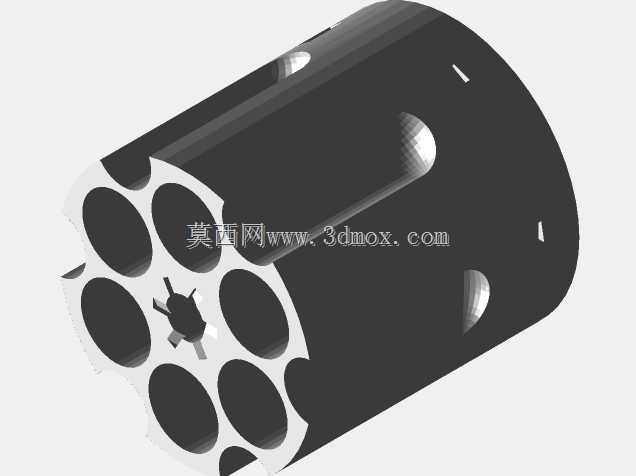

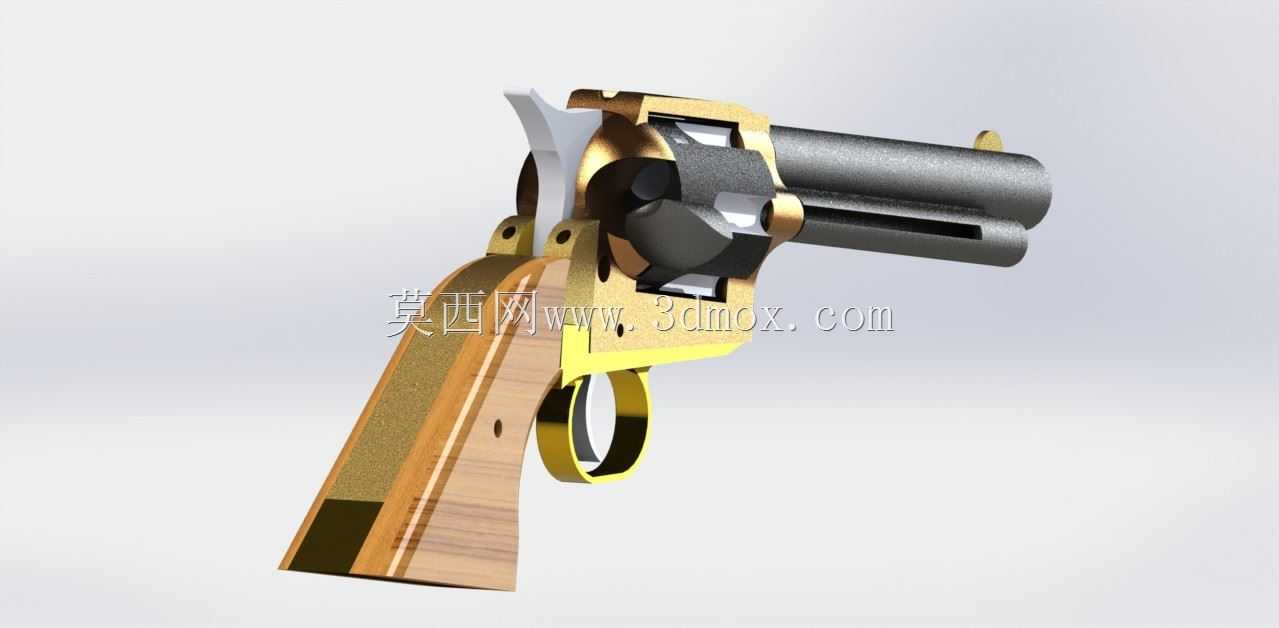

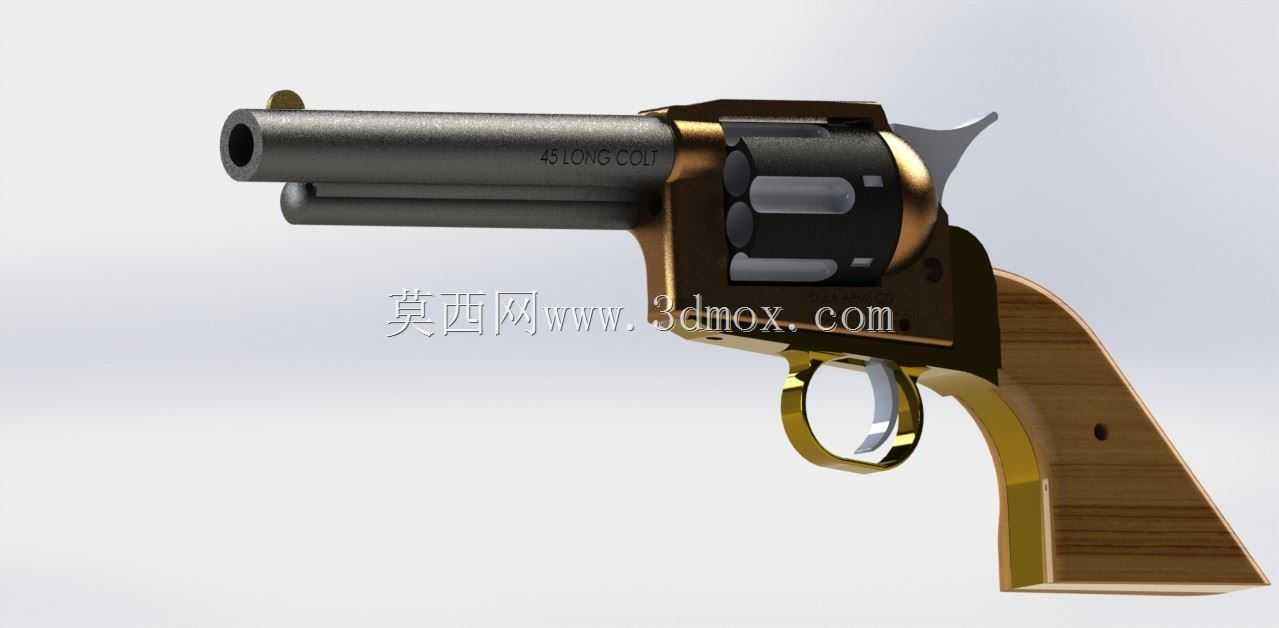

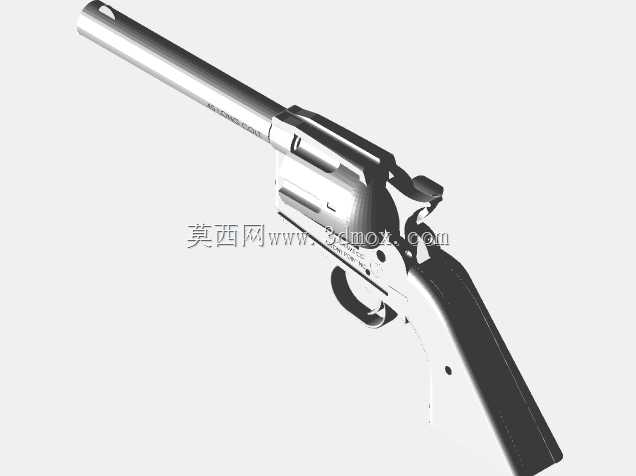

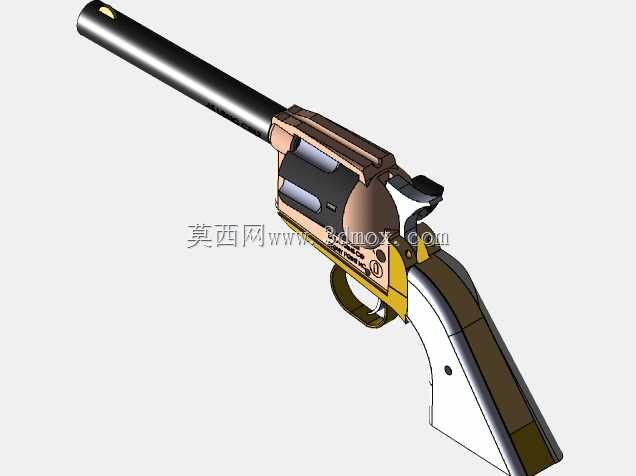

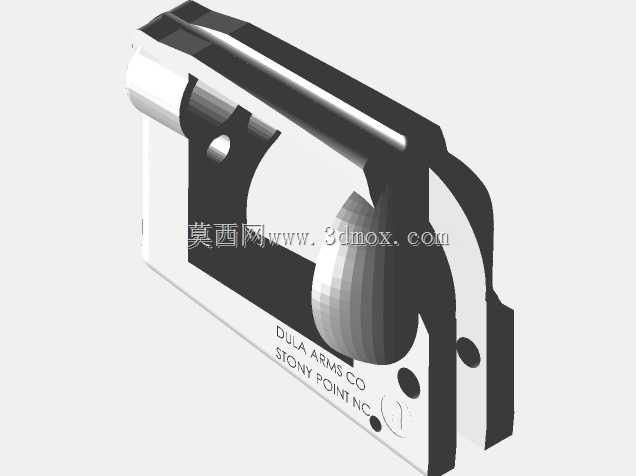

这款可拆分打印的单动左轮结构，在桌面级FDM3D打印场景下适配性极强，所有拆分组件均预留了0.2mm的打印装配间隙，无需二次打磨即可完成拼接，握把部分采用贴合人体手掌弧度的曲面设计，握持时虎口位置与握把上端的贴合度经过反复调整，不会出现硌手的问题，日常作为影视道具陈列、cosplay活动手持配饰、枪械结构教学演示教具都能适配。从结构设计逻辑来看，整体采用模块化拆分思路，将枪管组件、弹巢、击锤、扳机护圈、握把片、底把六个核心部分独立拆分，每个组件的连接位都设计了卡扣与定位柱，避免装配时出现错位，弹巢部分预留了六个弹仓空位，转动时的卡位结构做了简化处理，不需要额外加装弹簧即可实现单动击发的模拟动作，击锤扳动到待击位置时会通过卡位结构锁定，扣动扳机即可释放击锤，还原单动左轮的基础操作逻辑。外形尺寸上，整枪长度控制在220mm范围内，枪管长度为100mm，弹巢直径38mm，握把高度120mm，整体尺寸既不会因为过小导致打印细节丢失，也不会因为过大超出常规桌面级3D打印机的成型边界，常规220*220*250mm成型尺寸的打印机无需拆分平台即可打印所有单个组件。枪管部分做了双层结构设计，外层为金属质感的装饰层，内层预留了6mm的通孔，打印时无需添加支撑即可保证内孔的圆度，弹巢与底把的连接轴采用插销式设计，打印完成后直接插入即可实现弹巢的自由转动，扳机与击锤的联动结构做了简化，去掉了真实枪械里的复杂簧片结构，用塑料件本身的弹性实现复位，降低打印与装配的难度。握把片部分模拟了木质纹理的曲面起伏，打印时可以选择木纹PLA耗材直接实现木质外观效果，金属结构部分可以选择金色、枪灰色PLA耗材打印，无需后期上色即可获得不错的视觉效果，所有组件的壁厚均控制在2.5mm以上，既保证了打印完成后的结构强度，不会因为轻微磕碰出现断裂，也不会因为壁厚过大导致打印时间过长、耗材浪费。在实际使用场景中，除了作为陈列道具与教学教具，也可以作为3D打印爱好者的装配练习案例，拆分后的组件没有复杂的悬空结构，大部分位置打印时无需添加支撑，仅在击锤、扳机护圈的少量位置需要添加易拆除的线支撑，新手也能顺利完成打印与装配，装配完成后可以手动模拟单动左轮的上弹、扳击锤、扣扳机的完整操作流程，结构动作顺畅无卡顿，不会出现组件干涉的问题。
