模块化亚克力迷你电脑机箱3D打印设计

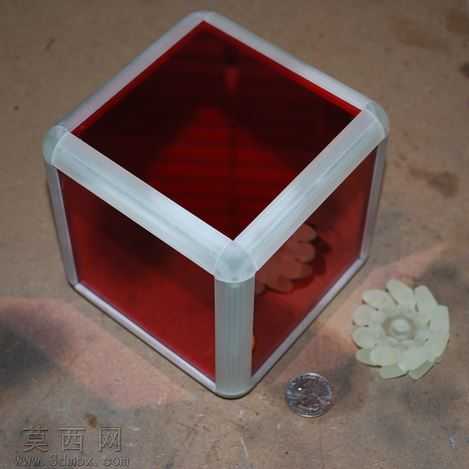

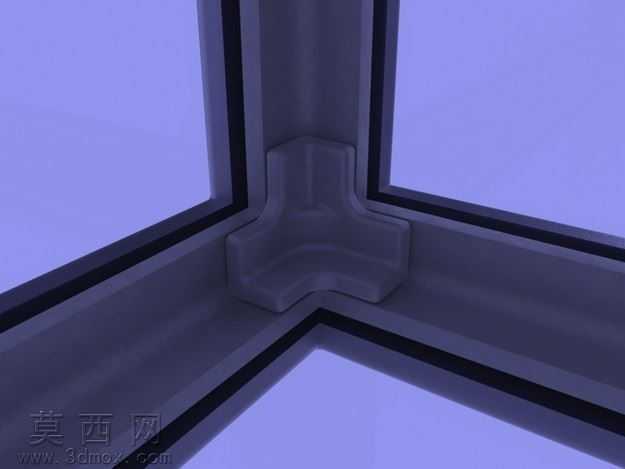

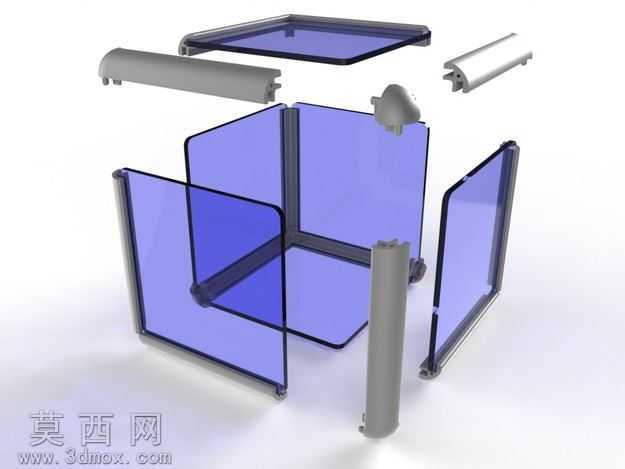

本作品为适配3D打印与激光切割工艺设计的模块化迷你电脑机箱，整体采用立方体框架式结构，在三维建模阶段优先围绕加工工艺约束开展设计：框架边角采用一体化圆角包边结构，建模时对所有连接位做了0.2mm的公差预留，避免3D打印过程中材料膨胀导致的装配卡滞问题，同时对框架的受力棱边做了1.5mm的加厚处理，提升打印成品的结构强度，避免日常拆装过程中出现边角断裂的问题。机箱的围护面板选用半透明红色亚克力材质，在建模阶段就将面板嵌槽的深度统一设置为3mm，适配常规激光切割加工的2mm厚度亚克力板材，嵌槽内侧设计有微小的定位凸点，装配时无需额外粘接即可实现面板的临时固定，降低组装难度。在材质表现的渲染环节，框架部分采用哑光浅灰色工程塑料质感，调整材质粗糙度参数至0.6，还原PLA打印件的细微层纹质感，亚克力面板则设置为半透明透光属性，添加15%的红色漫反射与8%的表面反射率，模拟红色亚克力在自然光下的通透视觉效果，同时在场景中添加硬币、3D打印齿轮样件作为尺寸参照物，直观呈现机箱的迷你尺寸定位。设计思路上采用完全模块化的拆分逻辑，将整体结构拆分为8个边角连接件、12根边梁与6块面板，所有3D打印的结构件均无需添加支撑即可完成打印，最大程度降低打印耗材的消耗与后处理工作量，边梁与边角连接件采用卡扣式拼接结构，无需螺丝即可完成框架的整体组装，用户可根据自身硬件的尺寸需求，灵活调整边梁长度来改变机箱的整体容积，适配不同规格的ITX主板与小型电源。建模过程中对所有拼接卡扣做了反复的干涉检查，确保装配时各部件之间无错位冲突，同时在机箱对应硬件接口的位置预留了标准尺寸的开孔位，用户完成组装后无需二次加工即可完成硬件的安装固定，整体设计兼顾了3D打印的易加工性、组装的便捷性与外观的整洁质感，适合DIY爱好者自行制作使用。
