六耳带加强筋圆形安装底座结构设计

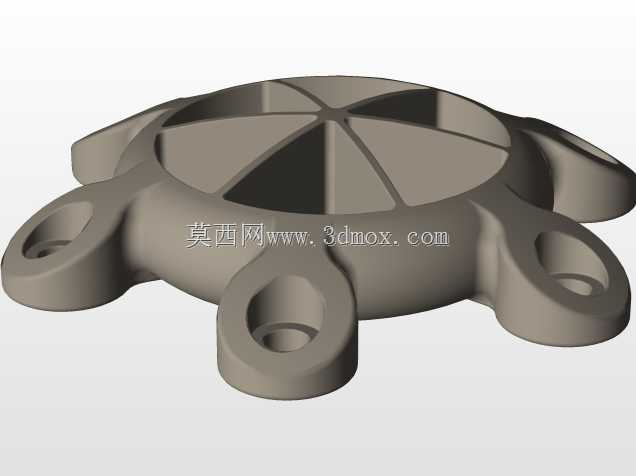

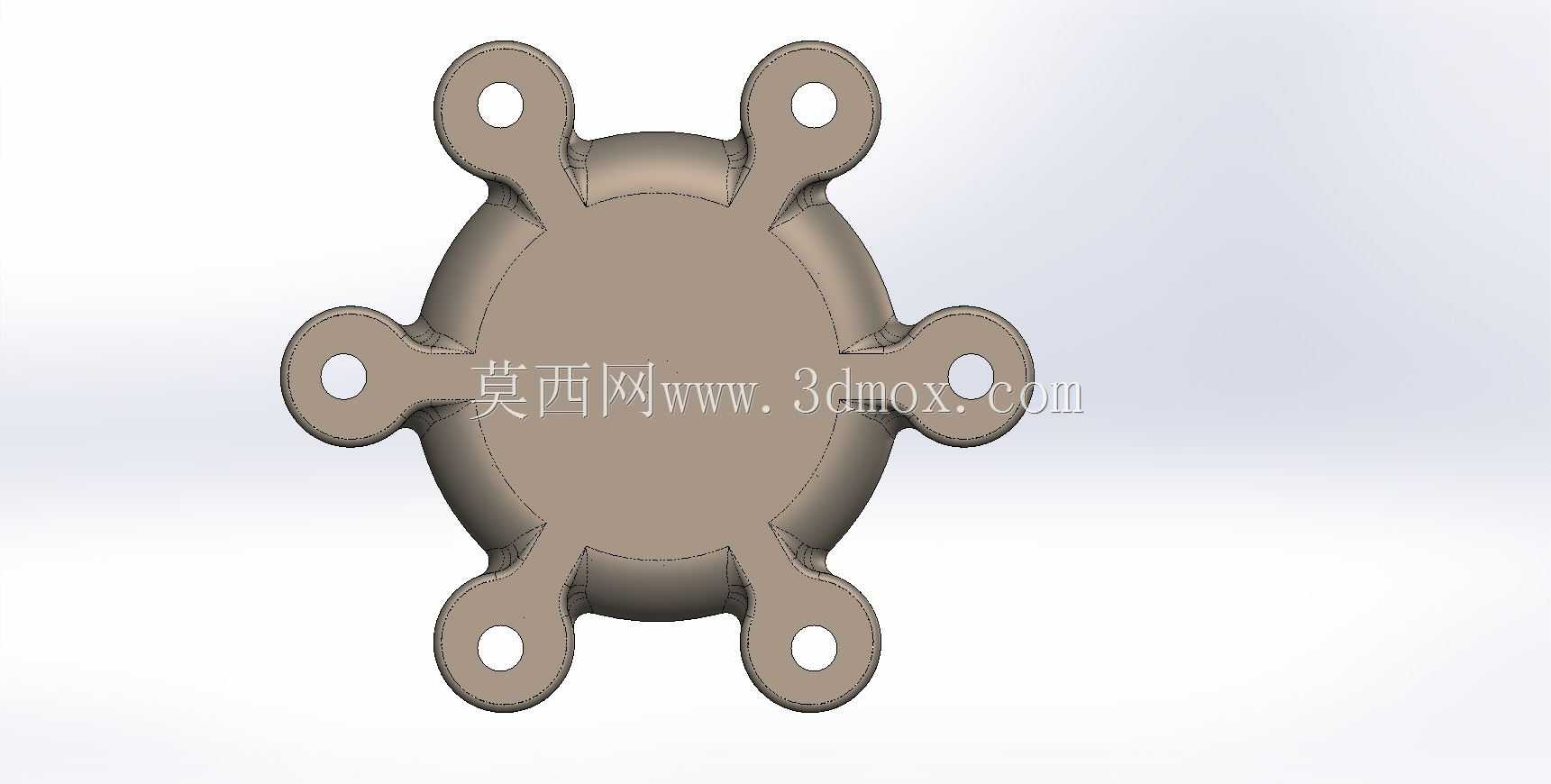

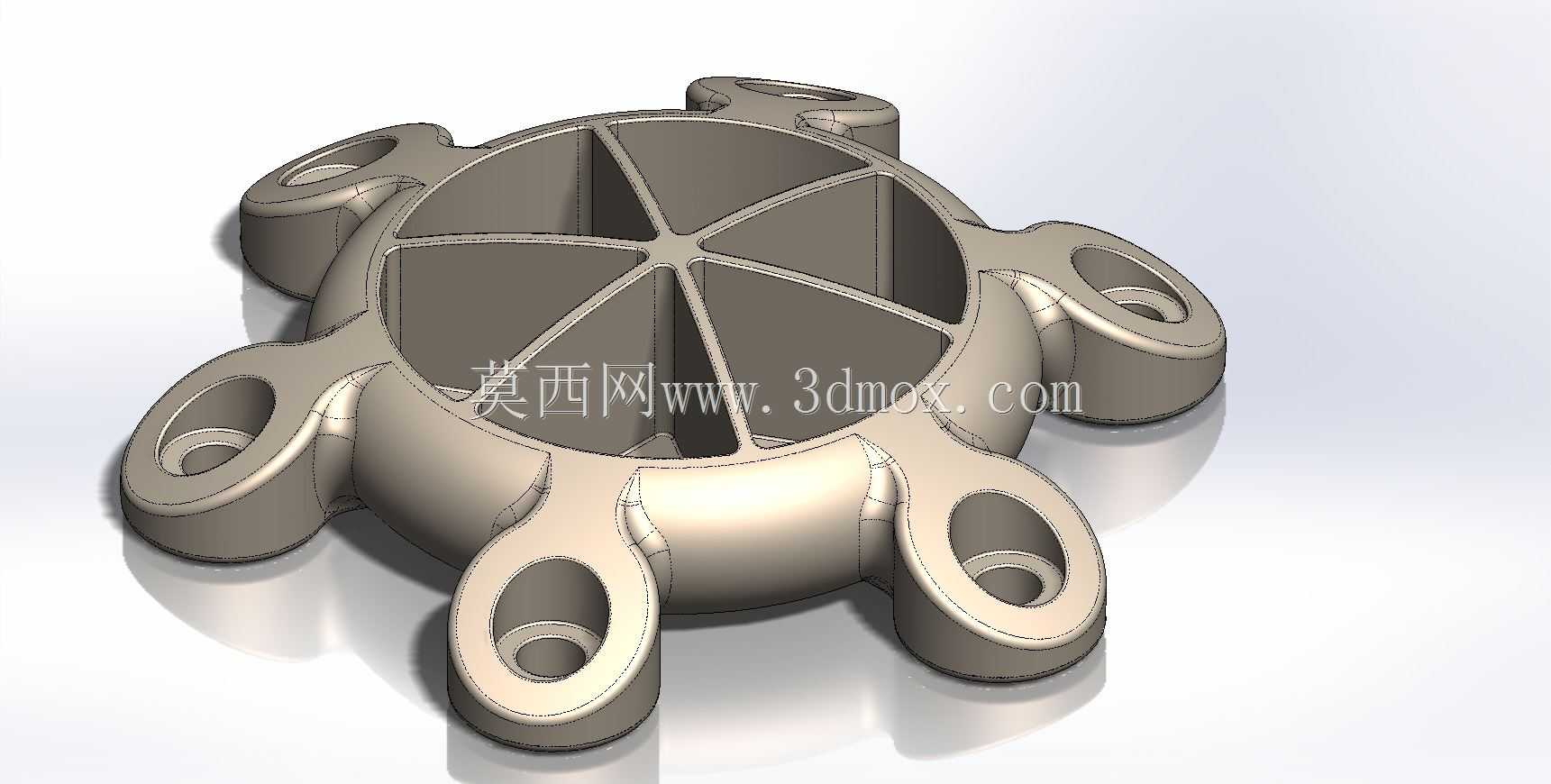

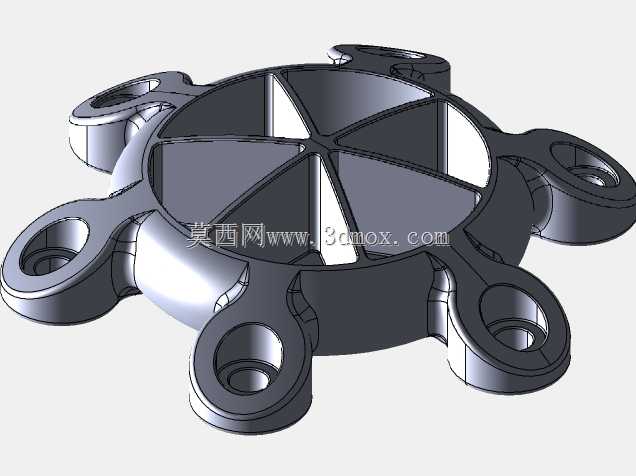

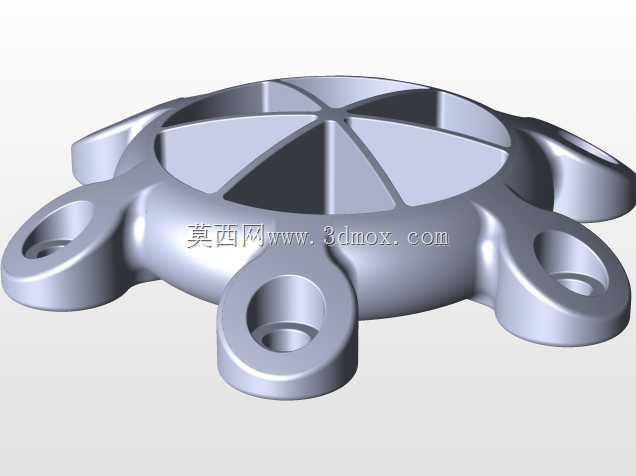

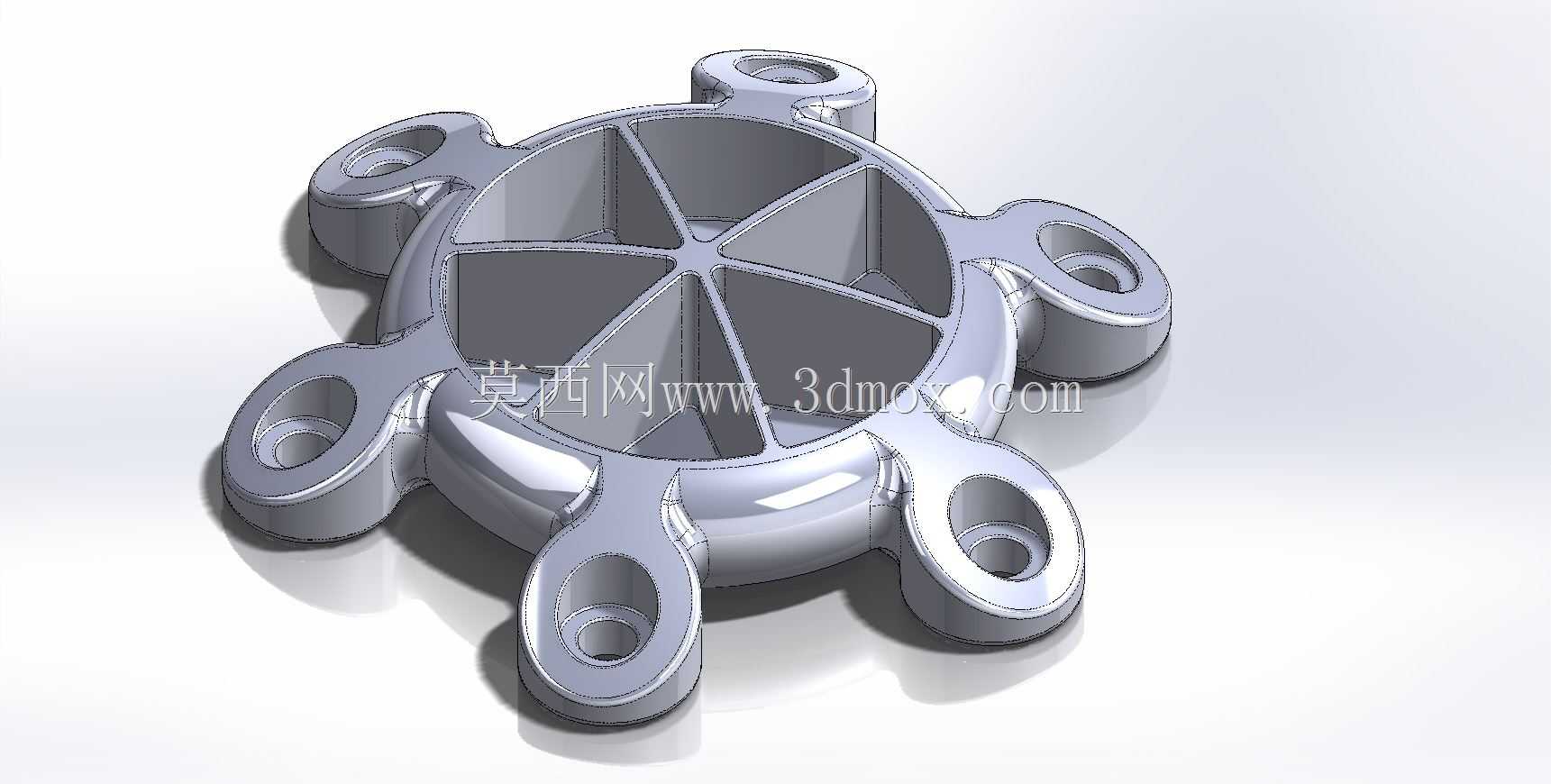

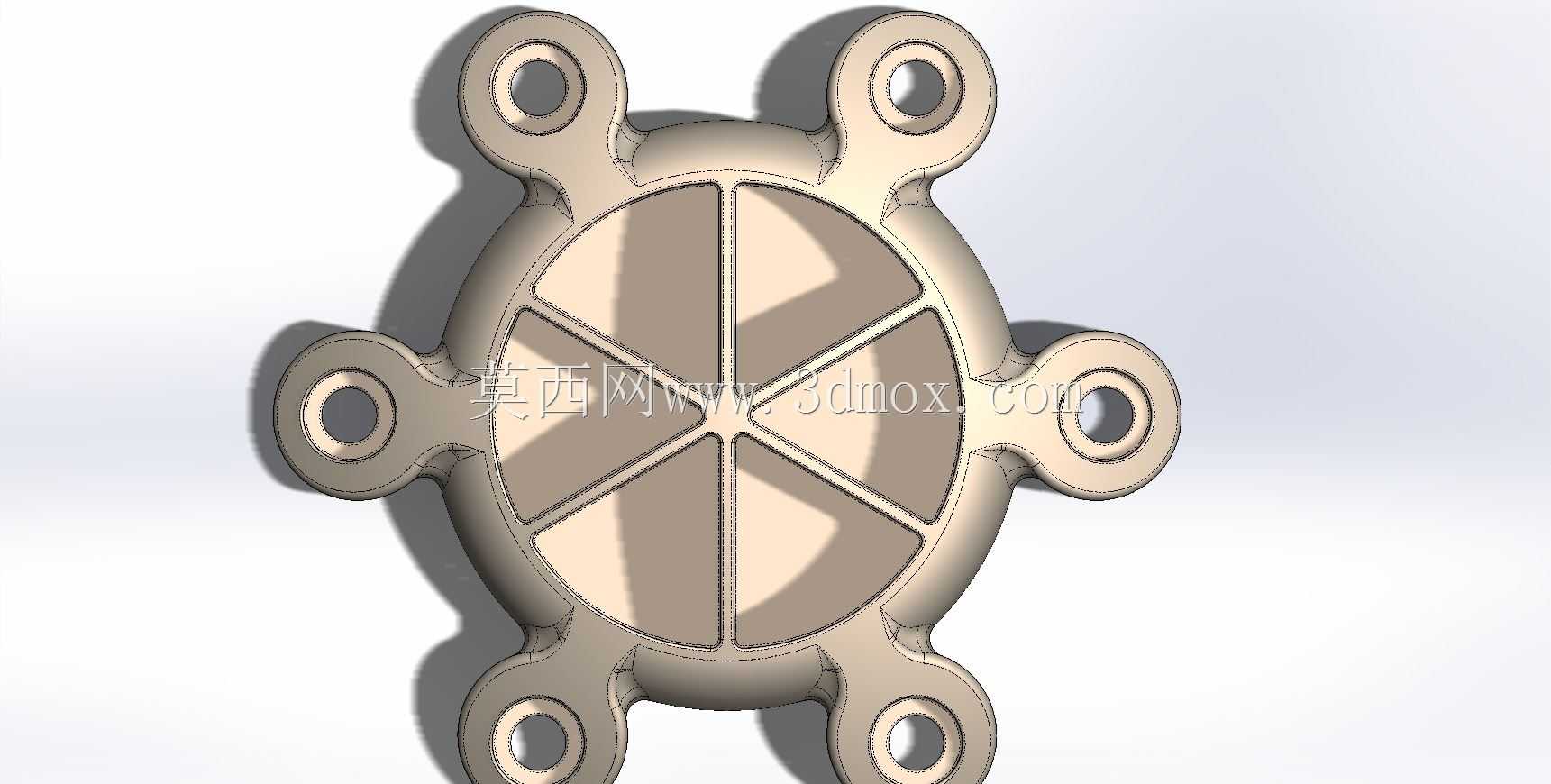

这款带六个安装凸耳的圆形支撑底座，常应用在中小型机电设备、轻型自动化工作站的底部承载场景，也可作为气动元件、小型传动模组的转接安装基座，承担设备主体与安装面之间的载荷传递、定位固定作用，在桌面型加工辅具、检测工位载台的搭建中也能见到同类结构的应用。从结构设计逻辑来看，主体采用圆形轮廓是为了适配圆柱形设备主体的安装对接需求，周向均匀分布的六个带孔凸耳，相比三耳、四耳结构能提供更均匀的压紧力分布，避免安装后底座局部应力集中导致的变形，每个凸耳上的通孔可穿设螺栓完成与安装面的锁紧，凸耳与主体衔接处做了圆弧过渡处理，能有效降低装配锁紧时的应力峰值，防止凸耳根部受载断裂。底座内部采用辐射状加强筋布局，六条筋条从中心区域延伸至主体侧壁，在不额外增加底座整体壁厚的前提下，大幅提升了底座的抗弯、抗扭刚度，避免设备运行过程中产生的振动导致底座形变，影响上部设备的运行精度；筋条之间的镂空区域既可以减轻底座自身重量，减少材料消耗，也能为安装时的对位操作留出观察空间，同时便于后期清理安装面的杂物。设计时需要注意安装边界的匹配，六个凸耳的外轮廓构成了底座的最大安装占用尺寸，选型时需要确认安装面的预留空间能够覆盖该轮廓，凸耳上的安装孔中心距需要与配套设备的安装孔位严格匹配，避免出现无法对位锁紧的问题；底座的中心承载区域厚度根据上部载荷大小做了针对性加厚，能够承受上部设备的静载荷与运行时的动载荷冲击，内壁与筋条的连接处均做了圆角处理，不管是采用机加工还是铸造成型工艺，都能减少应力集中点，提升零件的疲劳强度。这类底座在实际应用中，往往需要根据上部设备的重心位置调整筋条的分布角度，若上部设备存在偏载情况，可对应在偏载方向加厚筋条或者调整凸耳的位置，保证载荷能够均匀传递到每个安装点上，避免单个螺栓受力过大出现松动甚至断裂的情况；安装面的平面度需要控制在合理公差范围内，保证底座与安装面贴合紧密，避免出现虚位导致设备运行时产生晃动。
