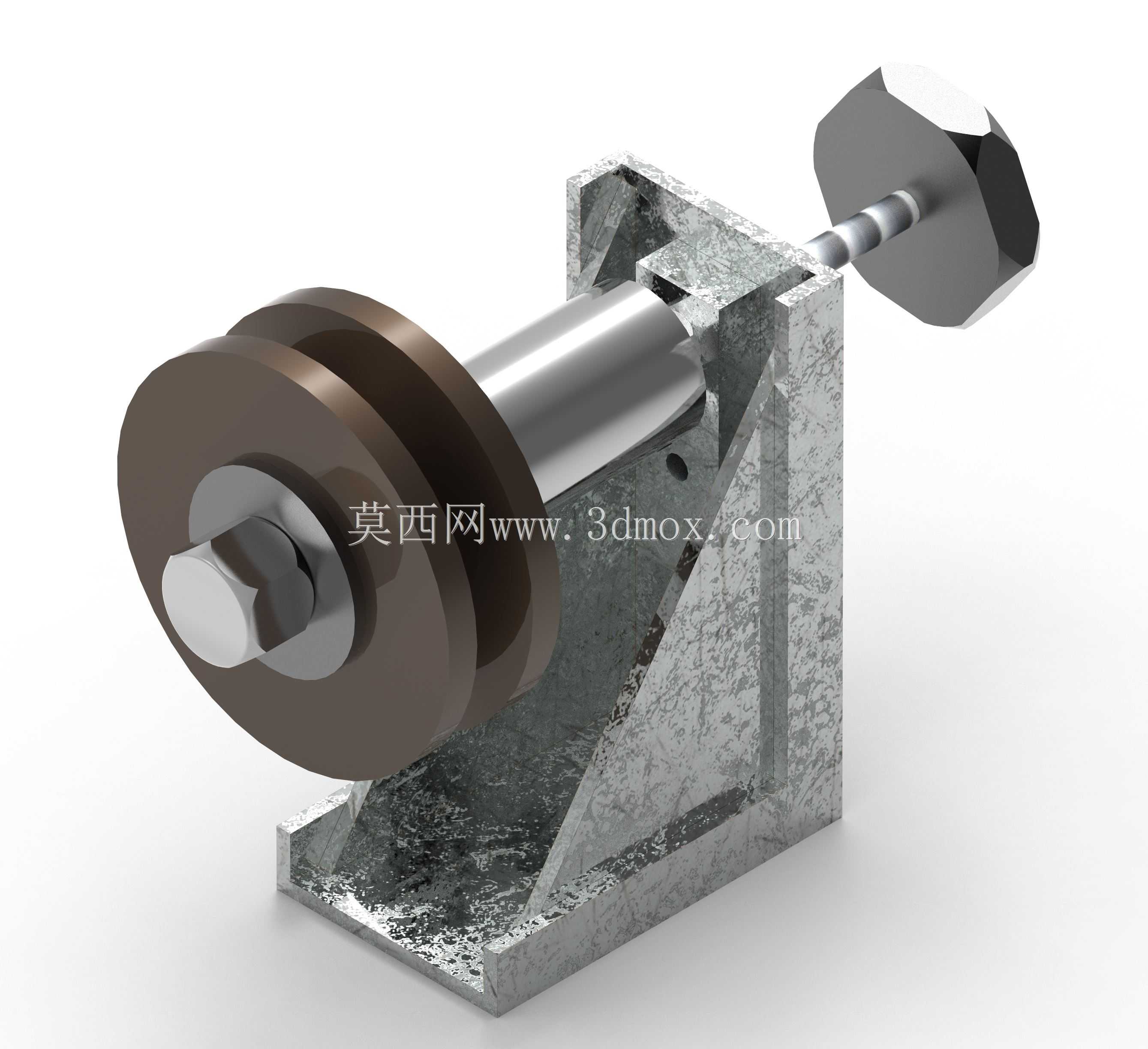

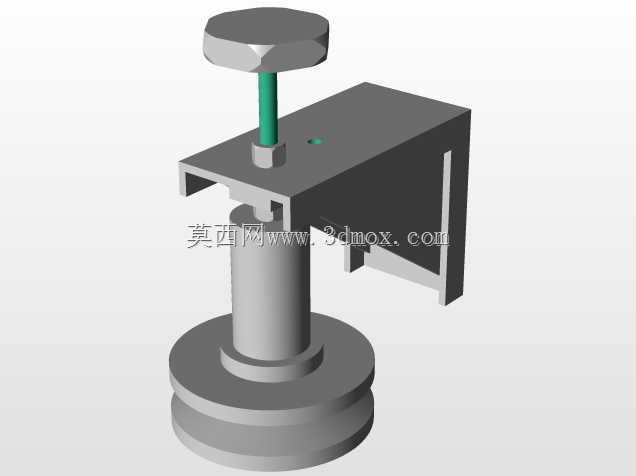

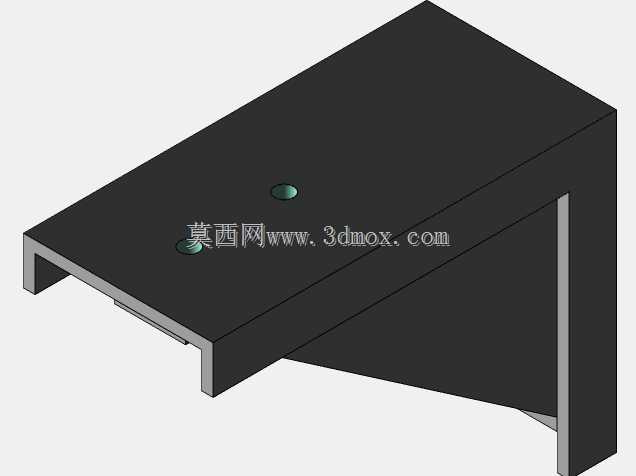

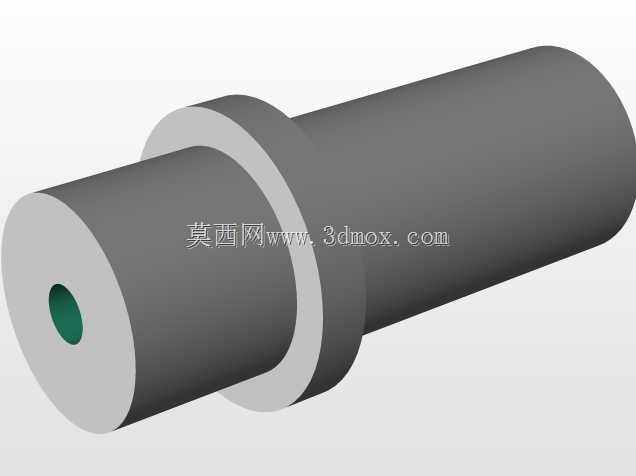

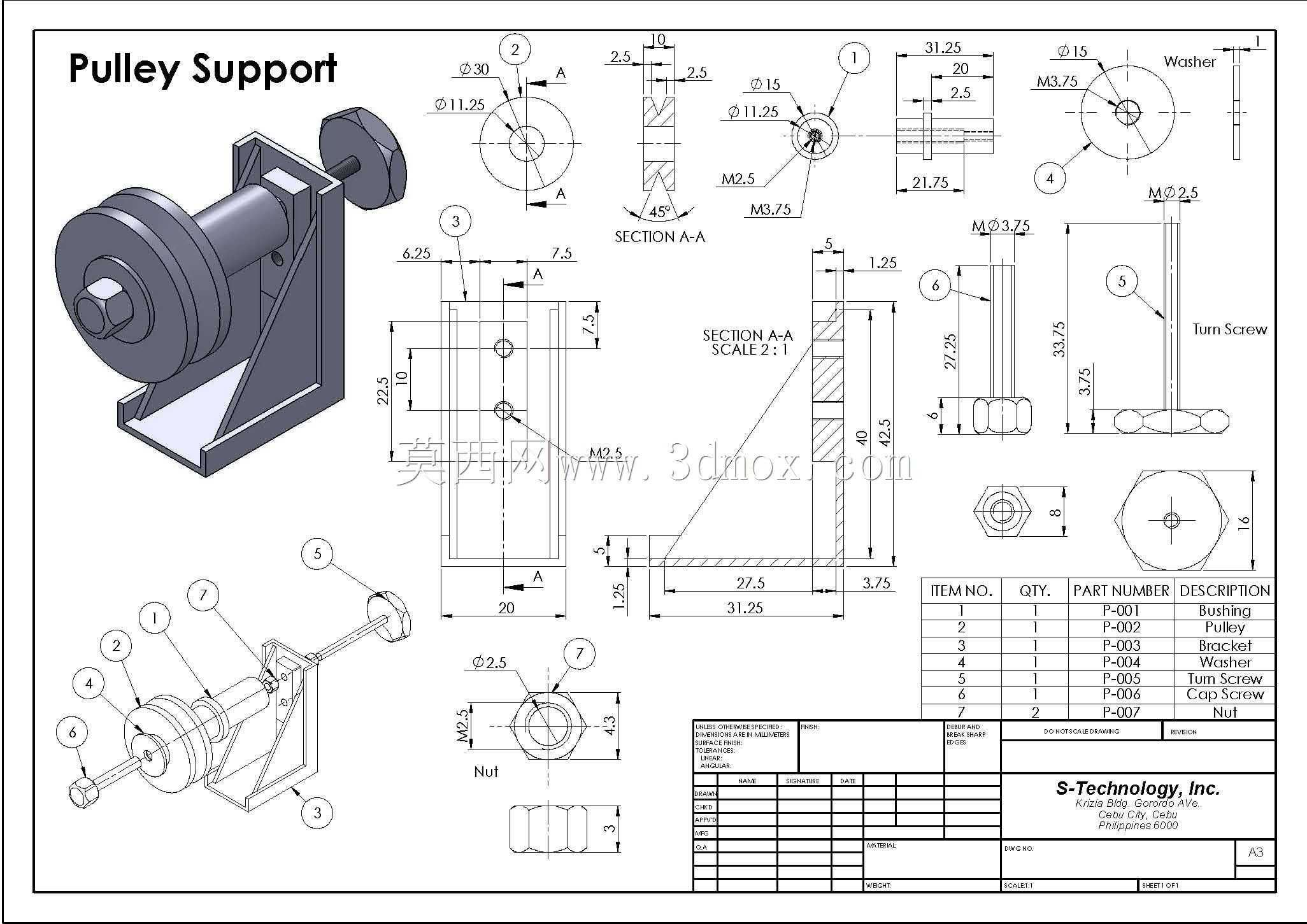

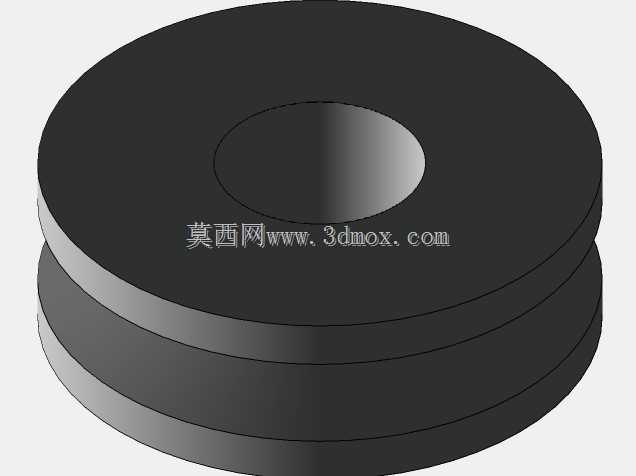

这类带L型支撑座的滑轮结构,常出现在轻载输送线的末端张紧段、小型工装的吊点导向位、或是实验设备的拉线换向位置,日常工况下主要承担钢丝绳、尼龙拉线的走向调整,同时抵消拉线张紧产生的径向载荷,避免线材直接摩擦设备机架造成磨损。从结构设计逻辑来看,支撑座采用带三角加强筋的L型折弯焊接结构,竖直安装面预留了螺栓穿装孔,可直接通过紧固件固定在设备机架的型材立面或钢板安装面上,水平伸出的轴段用于套装滑轮,轴端采用六角头螺栓加防松垫片的锁紧形式,既方便后期拆装更换磨损的滑轮,也能在滑轮受径向力时避免轴段窜动。滑轮采用双槽缘结构,槽型弧度适配直径3-5mm的常用拉线或细钢丝绳,轮体内嵌衬套可直接绕固定轴转动,无需额外加装轴承,适配低速轻载的使用场景,降低整体制造成本与维护难度。安装边界方面,支撑座的竖直安装面尺寸可适配40系列铝型材的标准安装孔距,也可直接焊接在钢制机架上,整体突出安装面的长度不超过120mm,竖直方向高度控制在80mm以内,不会占用过多设备内部安装空间,水平轴段的中心高度距离安装底面为60mm,可匹配多数轻载导向位的高度要求。设计时特意将加强筋设置在滑轮受力的对侧,当滑轮受拉线向下的拉力时,加强筋可抵消支撑座竖直板的弯曲力矩,避免长期受力后安装面变形,轴段与支撑座的连接采用过盈配合加骑缝销固定,防止轴段随滑轮转动出现松脱。实际使用中,这类结构不需要额外的润滑维护,仅需定期检查轮槽磨损情况与端部螺栓的锁紧状态,即可长期稳定运行,在小型自动化设备、教学实验台、手动吊具等场景中适配性极强,可直接作为标准导向模块集成到设备整体设计中,减少重复设计的工作量。
