儿童玩具拖拉机结构三维设计

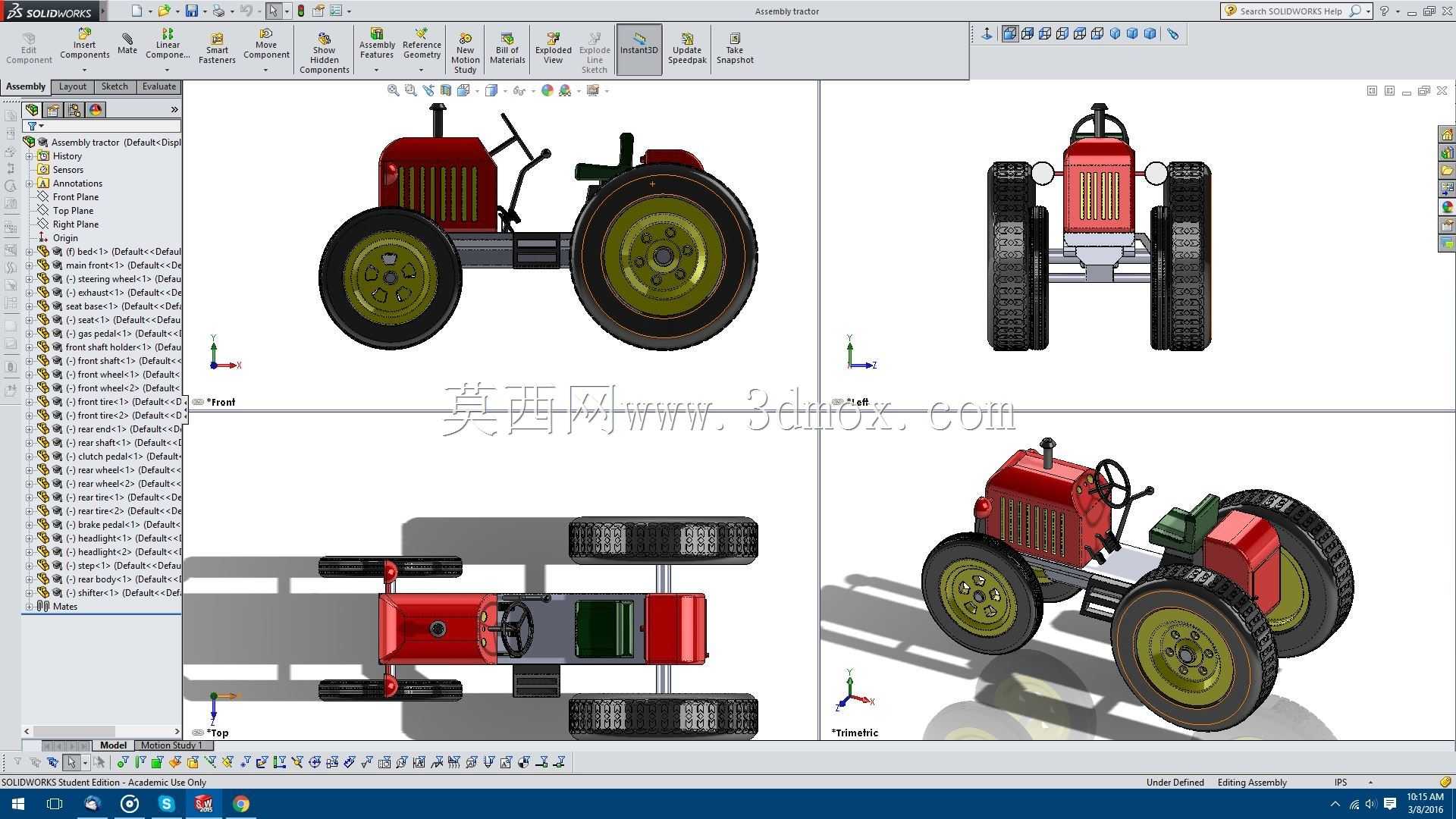

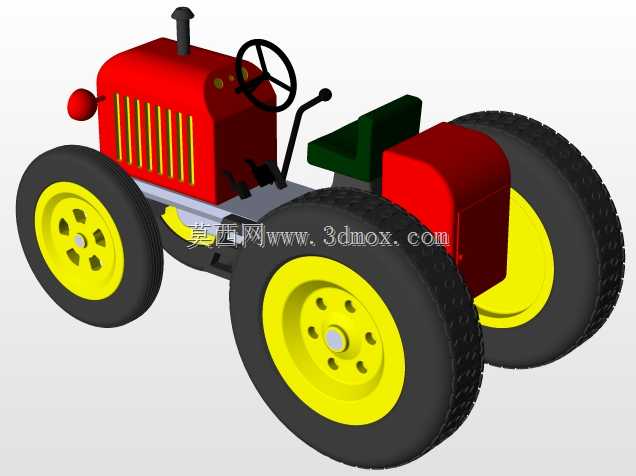

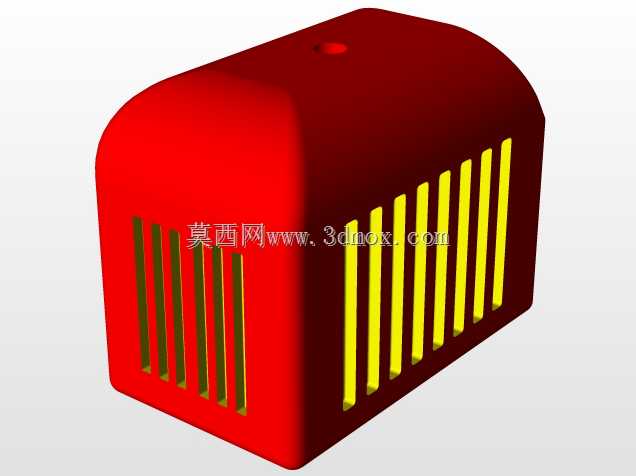

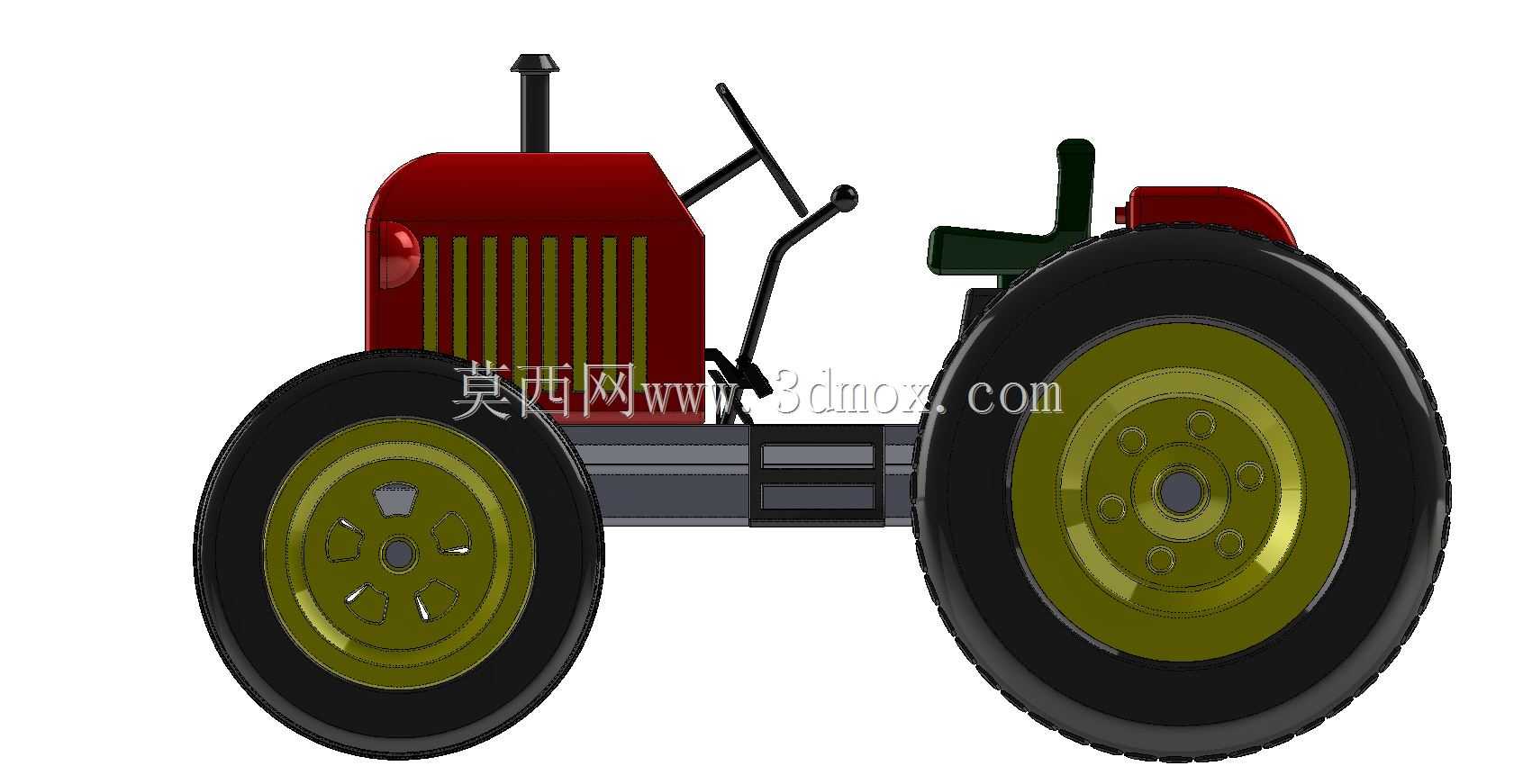

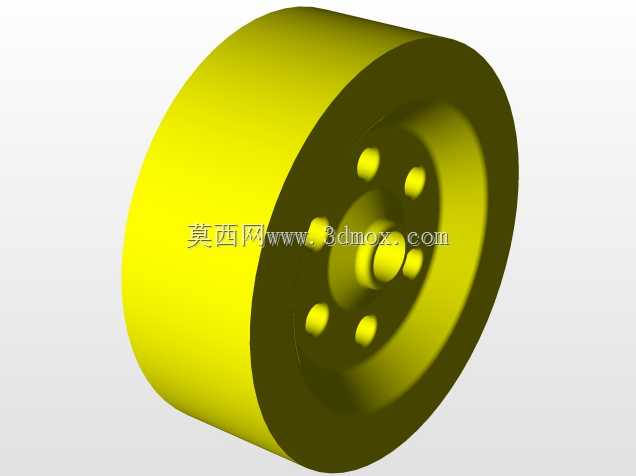

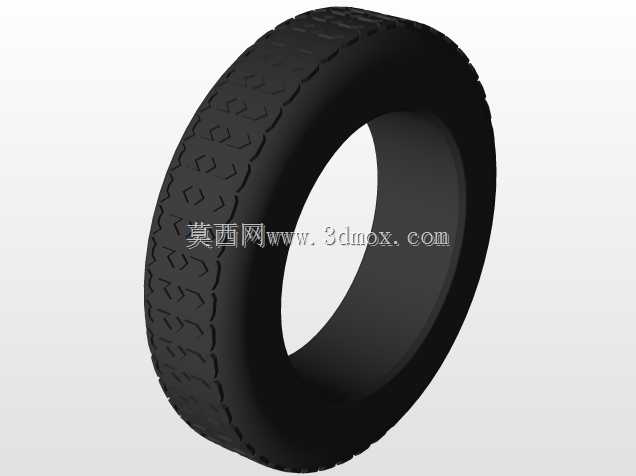

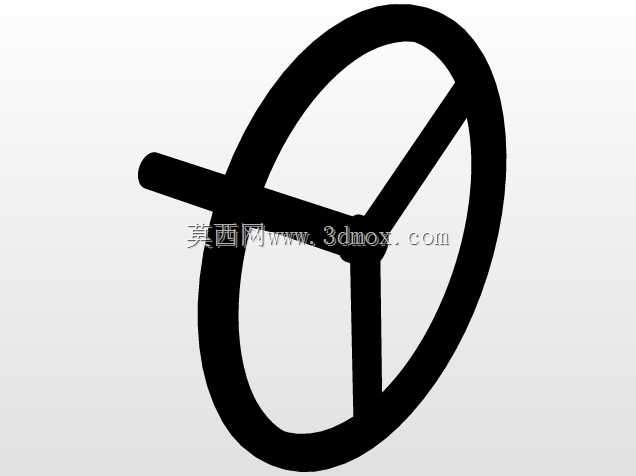

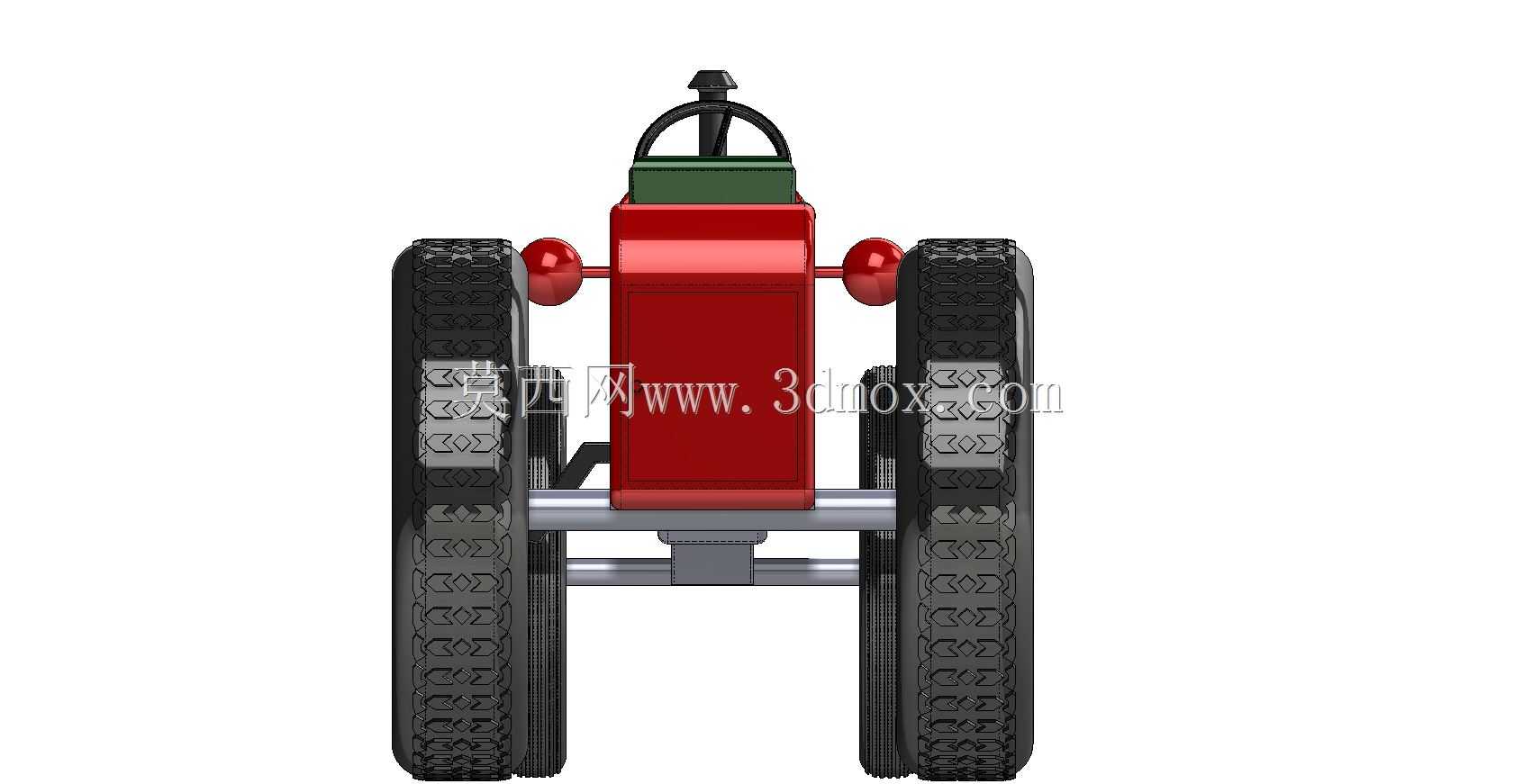

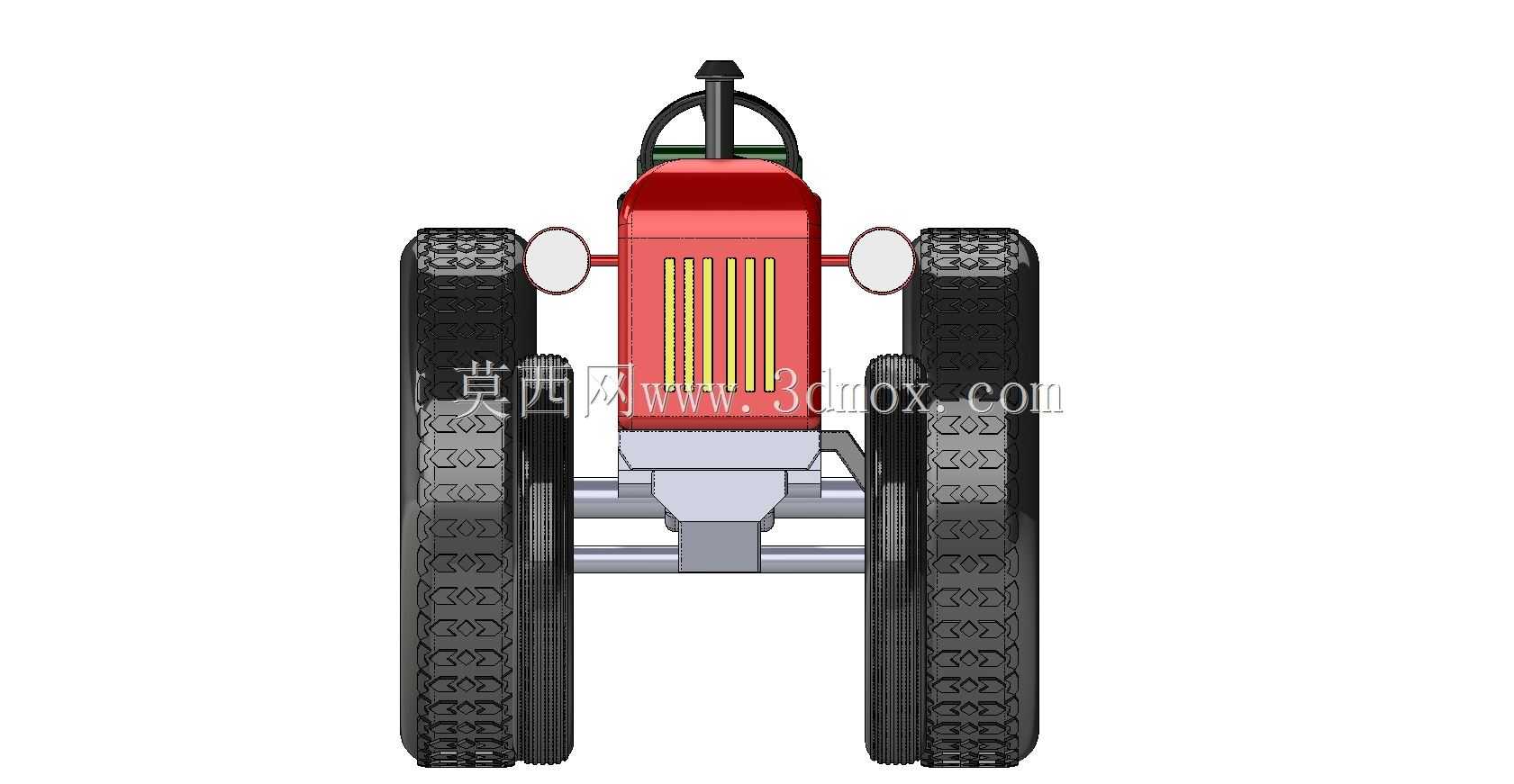

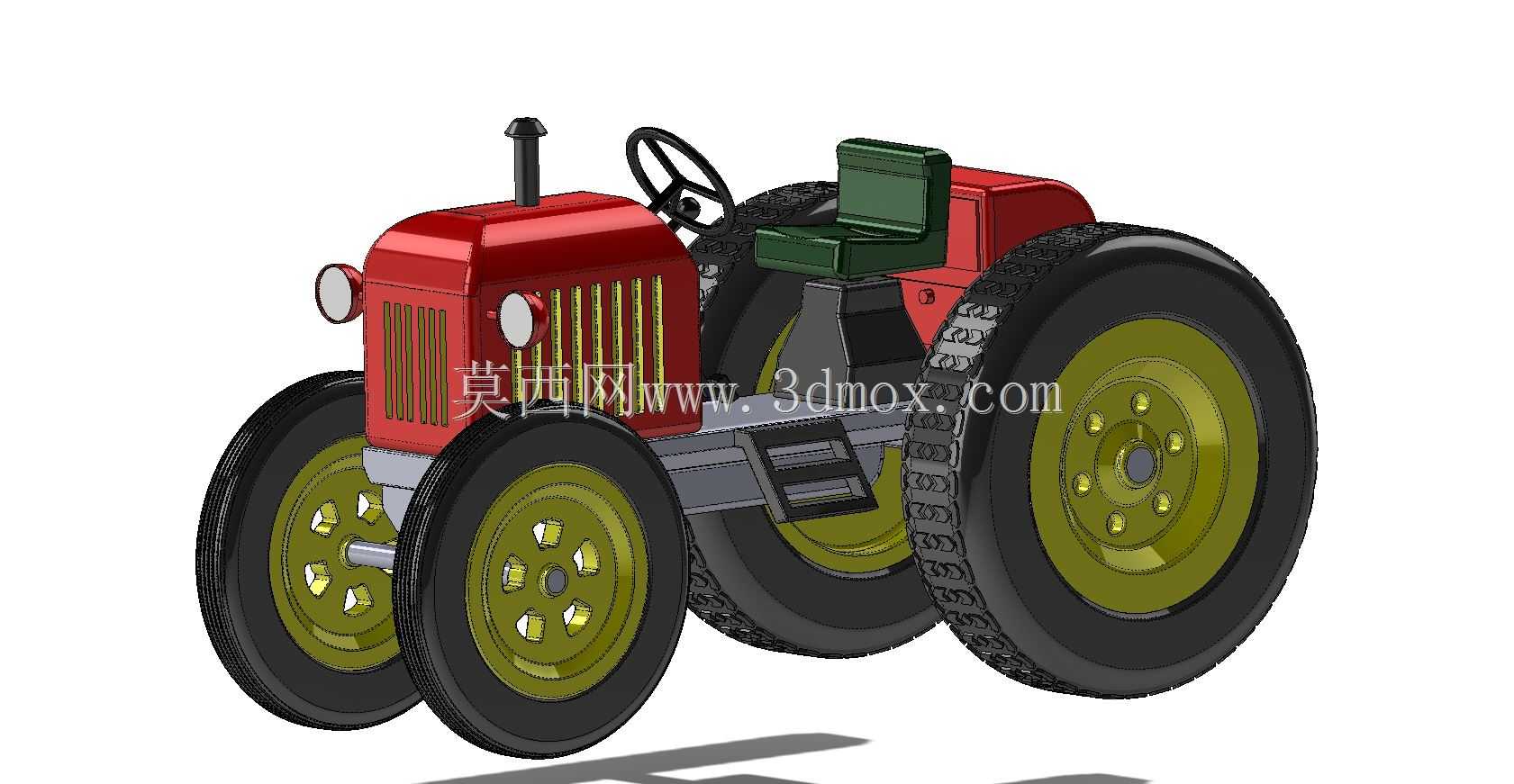

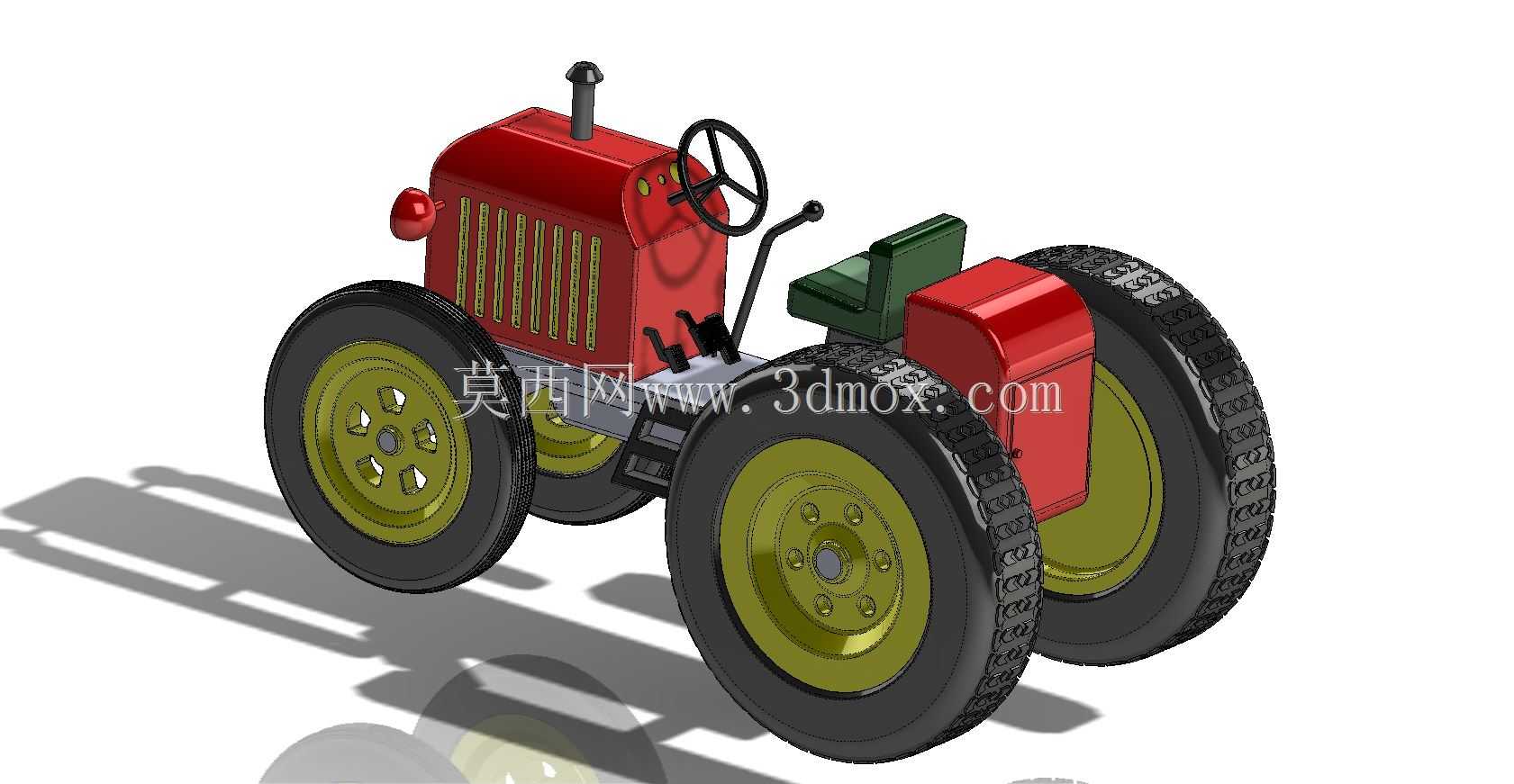

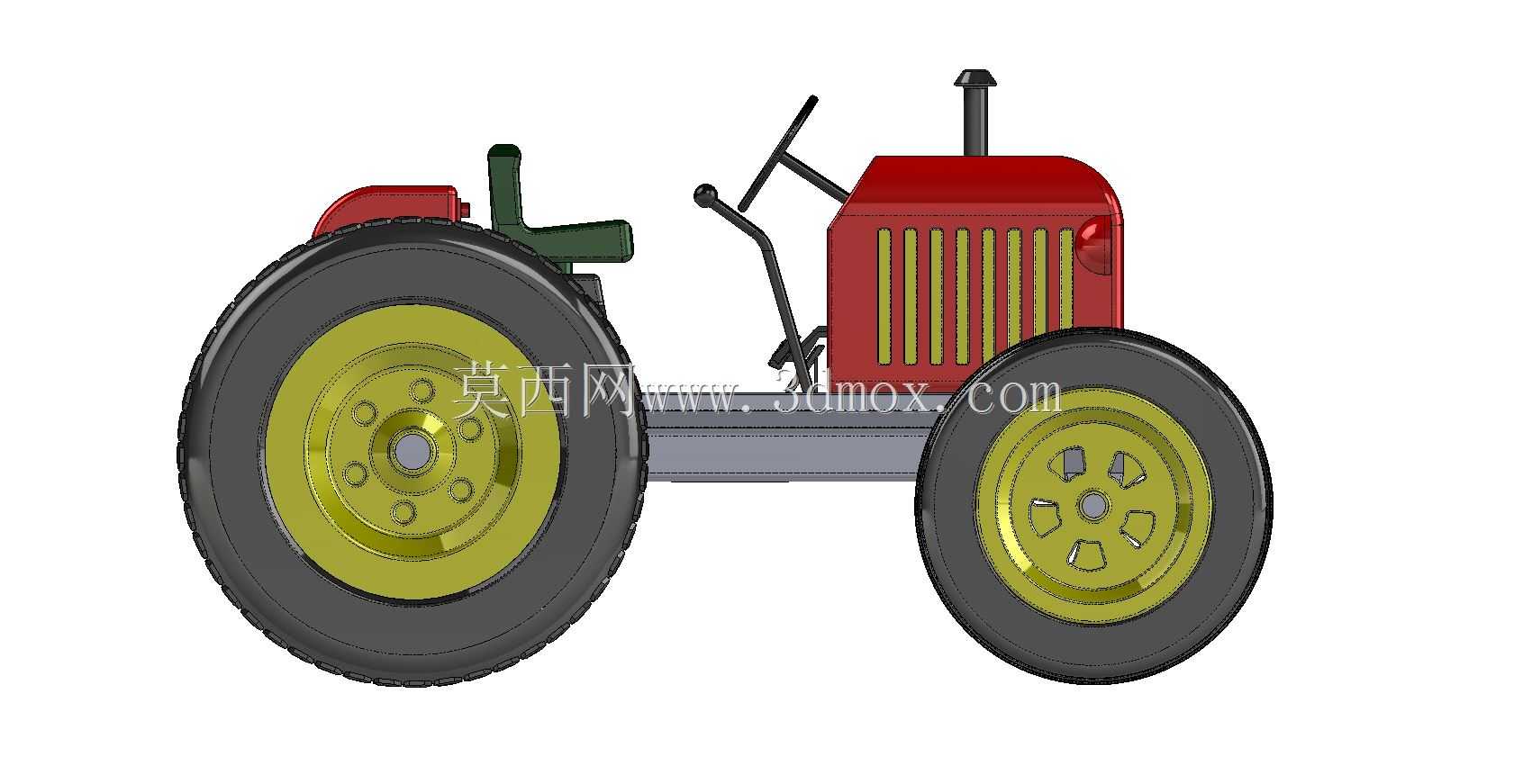

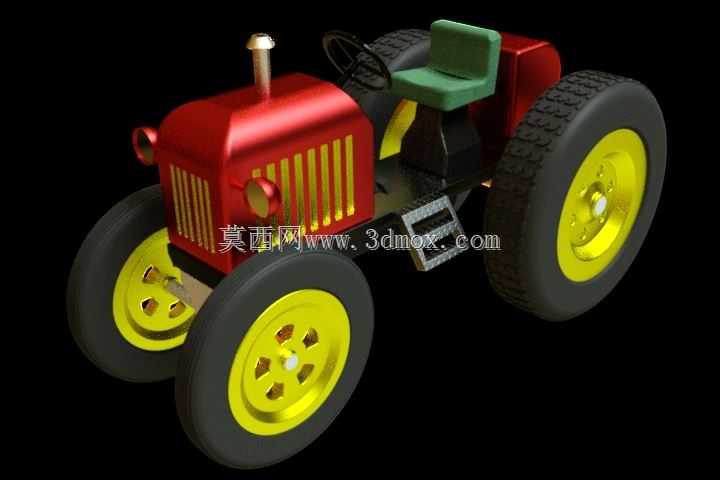

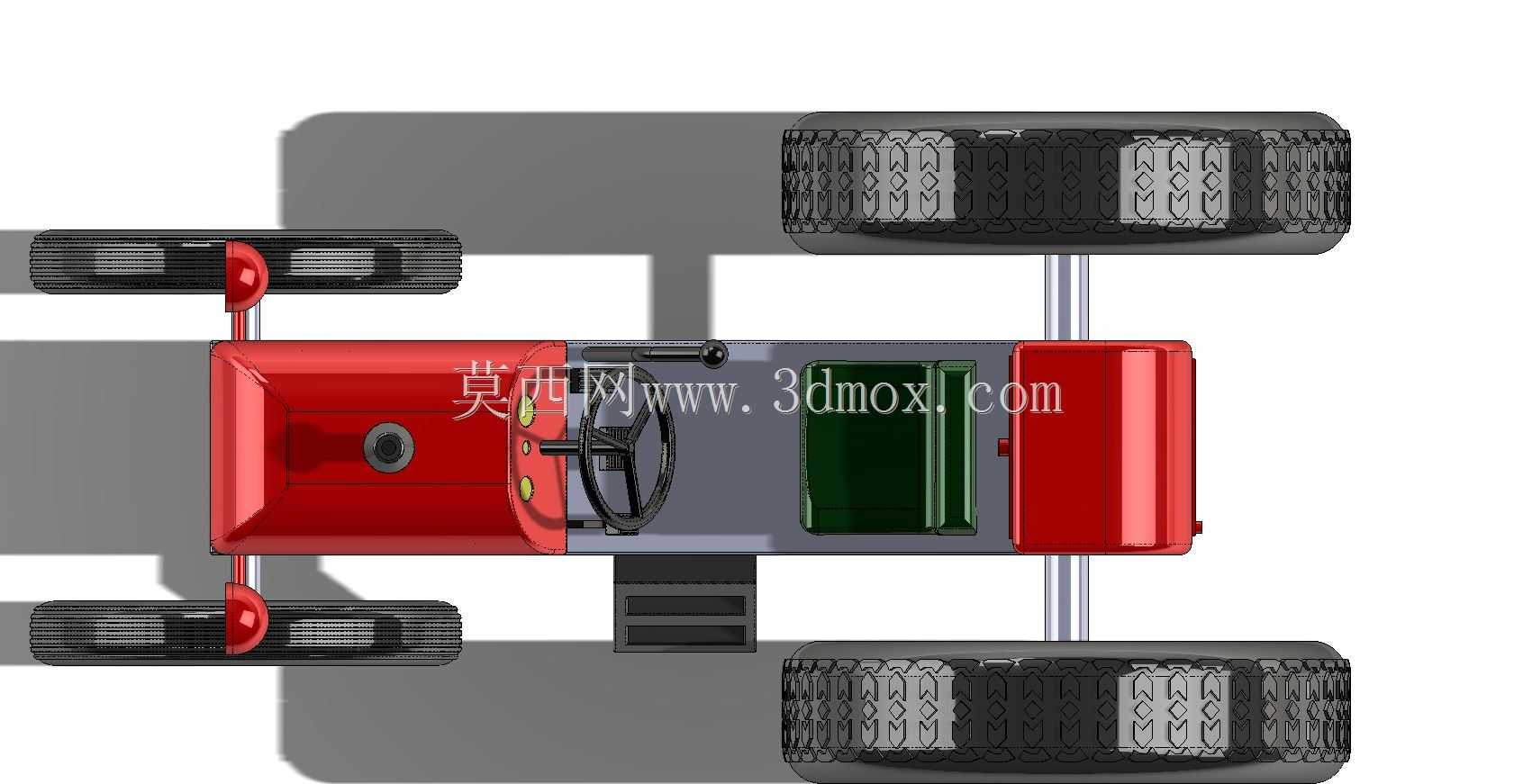

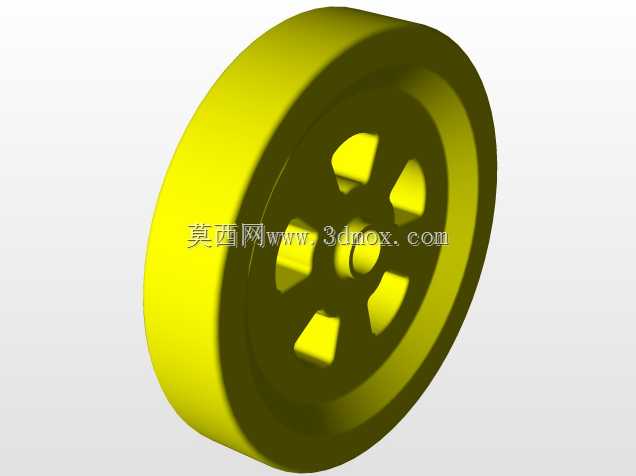

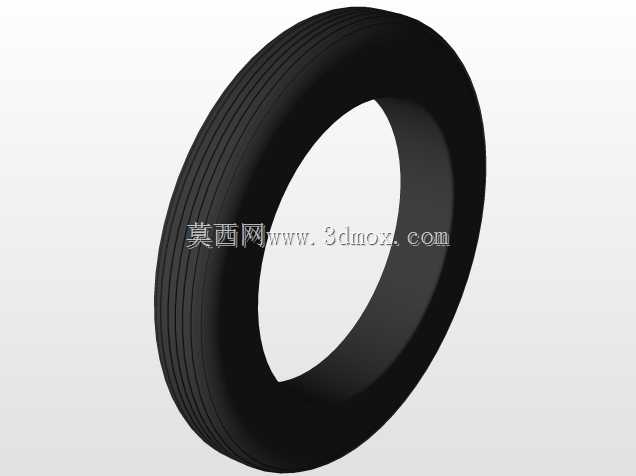

这款儿童玩具拖拉机的设计，核心是还原真实农用拖拉机的核心结构特征，同时适配儿童玩具的安全使用需求，在结构简化与特征还原之间找到平衡。从实际应用场景来看，这类模型既可以作为儿童益智拼装玩具的结构参考，也能作为农用机械科普教具的演示载体，帮助低龄群体直观理解轮式拖拉机的基础构造逻辑。设计过程中首先梳理了真实拖拉机的核心功能模块：动力舱、转向操控结构、行走轮组、驾乘位这几个核心部分，在保留辨识度的前提下，对尖锐结构做了圆角钝化处理，所有外露棱边都设置了不小于R2的倒圆角，避免玩具使用过程中出现划伤风险。外形尺寸上按照1:12的缩放比例设定，整机长度控制在280mm，宽度140mm，高度160mm，轮距设定为110mm，前后轮直径分别为80mm、130mm，这个尺寸边界既适配儿童手掌抓握的尺寸需求，也能匹配常规玩具包装盒的内部安装空间，不需要额外做结构拆分就能完成整机组装。建模过程中先从行走轮组开始搭建，先绘制轮辋的旋转截面，通过旋转特征生成轮辋基体，再在轮辐位置做阵列切除，还原真实拖拉机轮毂的镂空减重结构，轮胎部分通过包覆特征生成胎面的防滑纹路，纹路深度控制在1.5mm，既保证视觉仿真度，也不会因为纹路过深积灰难以清理。动力舱部分先搭建长方体基体，在前脸位置做等距阵列的散热格栅凸起，格栅宽度3mm，间距4mm，还原老式拖拉机的前脸特征，排气筒位置做拔模处理，顶部做圆弧收头，避免尖锐凸起。转向结构部分简化了真实拖拉机的转向拉杆结构，保留方向盘、转向立柱的视觉特征，将转向立柱与前桥做简化的转动配合，不需要实现真实的转向传动功能，只保留结构辨识度即可。驾乘位的座椅做了曲面加厚处理，表面做微弧面凸起，模拟真实座椅的乘坐曲面，扶手位置做圆管扫描特征，和机身主体做合并处理，避免小零件脱落造成误食风险。整机装配时采用卡扣式连接结构替代螺丝连接，所有配合位置的卡扣过盈量控制在0.2mm，既保证组装后的结构强度，也能让儿童在家长指导下完成手动拼装，不需要额外工具辅助。材质设定上轮组采用软质PVC材质模拟橡胶轮胎的质感，机身主体采用ABS硬质塑料，表面做哑光红、哑光绿的分色处理，还原经典老式拖拉机的配色特征，不需要额外做喷涂处理，通过注塑分色就能实现外观效果。
