单轮侦察作业机器人创意机械结构

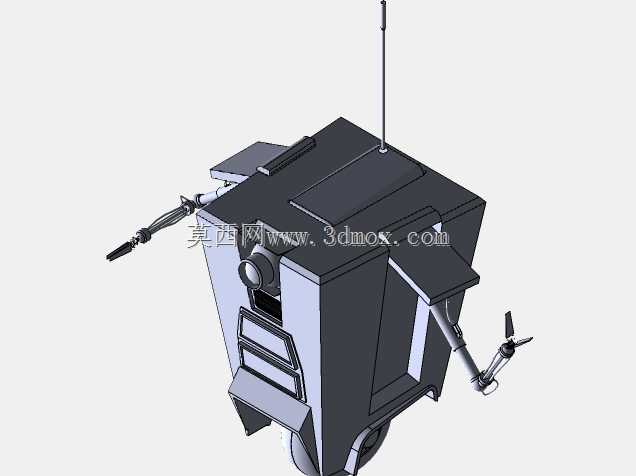

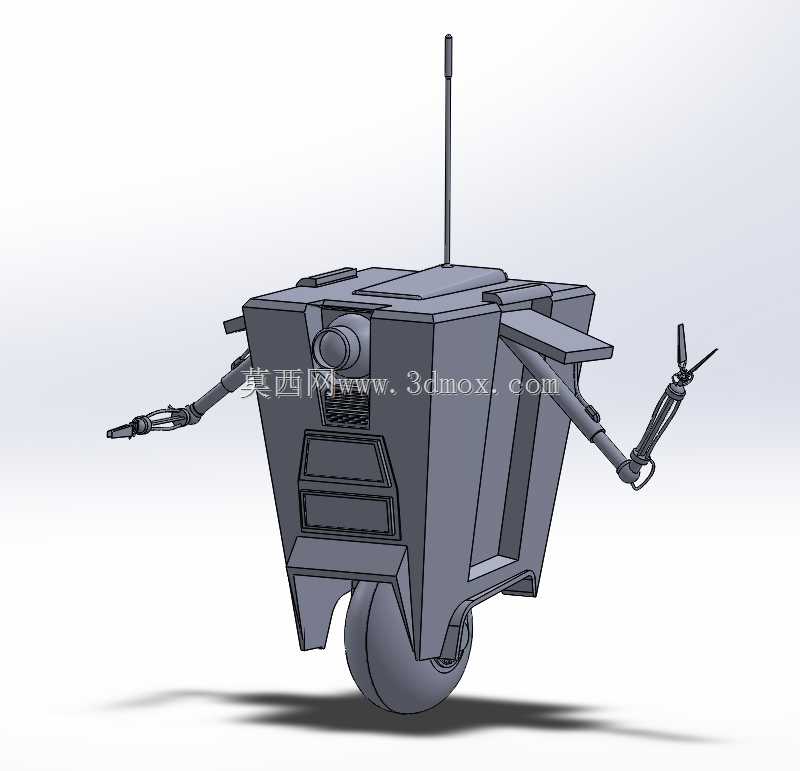

这款单轮构型的移动作业装置，最初的设计切入点是窄空间通行的作业需求，区别于常规双轮、履带式移动平台，单轮布局的转向半径可以压缩到近乎为零，在巷道、管线排布密集的厂区巡检场景里，能灵活绕过突出的管线支架、设备边角，不会因为底盘过宽出现卡滞问题。整体主体舱室采用棱面切角的壳体设计，并非单纯追求科幻外观，棱面结构可以在壳体壁厚不变的前提下，提升整体抗冲击刚度，当装置在行进中发生侧碰时，切角面可以引导冲击力沿壳体筋位传导，避免局部应力集中造成舱体开裂，舱室内部预留的空间可以集成图像采集、环境传感模块，顶部竖立的杆状结构为通讯天线，安装位置高于主体舱室，可以减少金属壳体对信号的屏蔽，在有遮挡的作业区域也能维持稳定的信号传输。两侧布置的多自由度机械臂，关节处采用铰接式结构，末端预留了工具接口，可以根据作业需求更换夹爪、检测探头、小型操作工具，单臂的作业覆盖范围可以延伸到主体舱体外侧400毫米的区域，能够完成阀门微调、表面缺陷排查、小型物件拾取这类精细化操作，机械臂在非作业状态下可以收拢贴合在舱体侧面，不会额外增加整体通行宽度，适配窄通道的通行要求。底部的单轮行走机构采用轮毂集成驱动的设计，没有额外外露的传动链条、皮带结构，减少了复杂工况下杂物缠绕传动部件的风险，轮体宽度控制在120毫米，配合舱体底部的弧形导流结构，在经过有少量积水、积尘的地面时，不会将污物甩溅到舱体侧面的传感器窗口。整体重心经过配平设计，静态下依靠舱体下部的配重块维持直立，行进过程中通过内置的姿态传感器实时调整轮体转速，抵消侧倾力矩，不需要额外的辅助支撑轮就可以维持稳定姿态，整体外轮廓的最大宽度控制在380毫米，高度不超过650毫米，可以直接进入宽度500毫米的检修通道开展作业，不需要对现有通道进行拓宽改造。在设计建模过程中，对机械臂的每个铰接关节都做了运动干涉校验，确保臂体在全角度摆动过程中，不会和主体舱室、天线结构发生碰撞，轮体和舱体的连接位置做了密封结构设计，可以适配多粉尘、少量淋水的作业环境，壳体的拼接缝隙都预留了密封胶条的安装槽位，避免外界粉尘进入舱体内部影响电子元件的正常工作。
