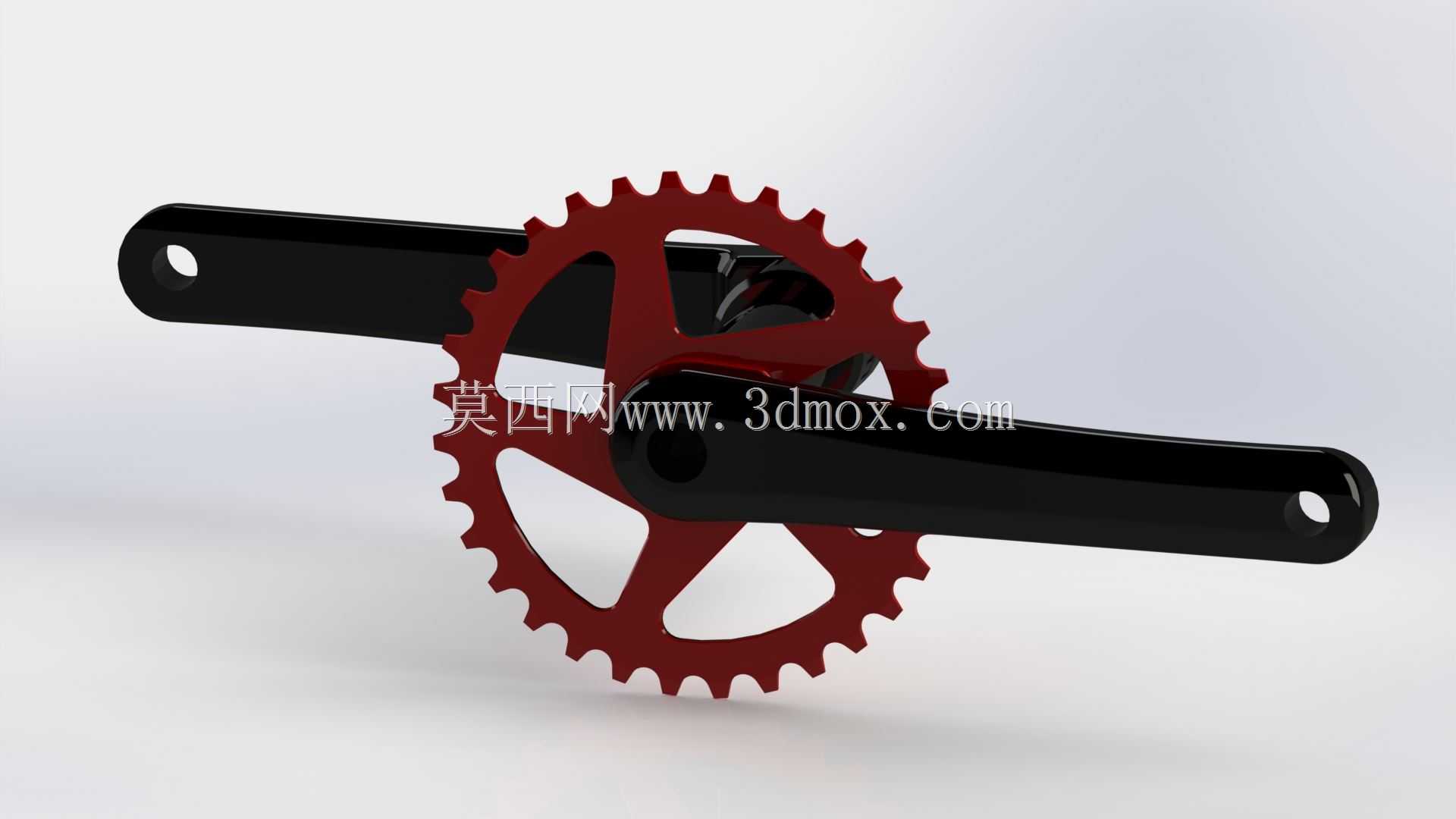

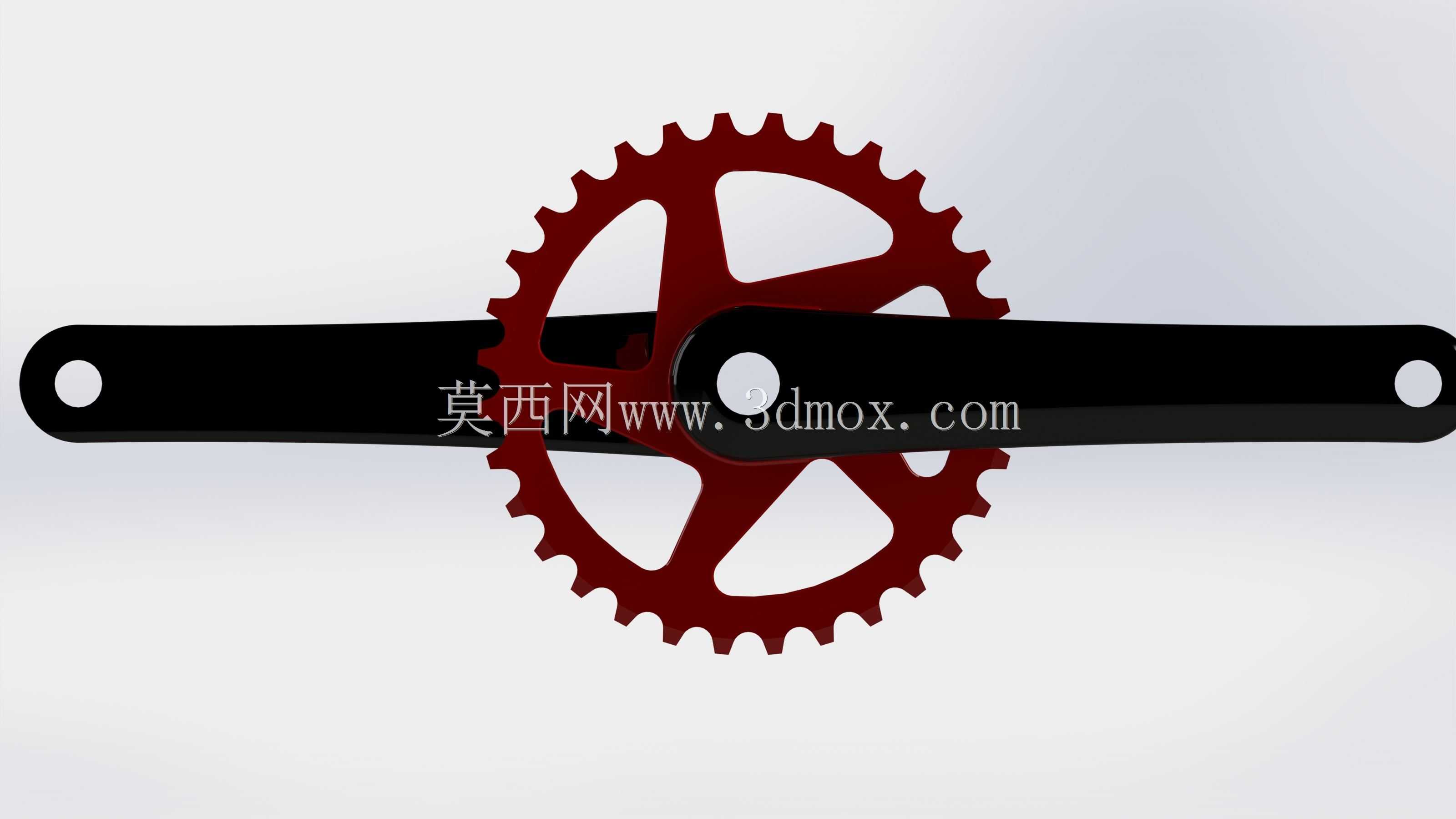

山地自行车带链环一体式曲柄传动构件

该构件作为山地自行车传动系统的核心受力部件，直接承接骑行者的脚踏输入扭矩，将下肢踩踏的往复作用力转化为链环的旋转扭矩，最终通过链条传递给后轮飞轮实现整车驱动，是整车动力传递路径上不可或缺的刚性连接件。从实际应用场景来看，这类带链环的一体式曲柄多用于中高端山地骑行场景，需要应对非铺装路面的颠簸冲击、爬坡时的大扭矩输入以及变速过程中链条的横向拉扯，因此结构设计上优先保证刚性与传动效率的平衡。设计过程中首先要确定安装边界：曲柄的中轴安装孔位需匹配标准山地车五通轴的配合公差，孔内预留花键或方榫的配合结构，保证与中轴的周向固定无旷量，避免踩踏过程中出现卸力或异响；曲柄的有效长度参考主流山地车的人机工程参数，适配不同身高骑行者的踩踏摆幅，既不会因过长导致膝关节弯折角度过大造成运动损伤，也不会因过短导致踩踏力臂不足浪费骑行者输出功率。链环与曲柄采用一体式集成结构，相比分体式链环设计减少了连接紧固件的数量，降低了长期颠簸工况下紧固件松动的风险，链环的齿形经过修形处理，齿尖做了导向倒角，能够适配山地车变速系统的链条跳齿动作，在换挡过程中让链条更顺畅地卡入对应齿槽，减少掉链概率。链环的辐条式镂空结构在保证整体扭转刚性的前提下，尽可能削减了非受力区域的材料冗余，既降低了构件整体重量，也能减少骑行过程中泥水、杂物在链环与曲柄连接位置的堆积，降低户外骑行后的清理难度。曲柄的臂身采用变截面设计，靠近中轴安装位的区域截面尺寸更大，以承受踩踏时的最大弯曲应力，靠近脚踏安装位的区域逐步收窄，在保证强度的前提下优化重量分布，臂身的边缘做了圆弧过渡处理，避免应力集中导致的长期疲劳断裂。安装时需要保证两侧曲柄的相位差严格为180度，链环的齿圈跳动量控制在允许公差范围内，避免链条传动过程中出现周期性张紧力波动，影响骑行平顺性。这类构件的设计需要反复校核踩踏工况下的静强度与疲劳寿命，模拟大冲击力爬坡、落地冲击等极端工况下的应力分布，确保应力集中区域的强度满足长期使用要求，同时兼顾骑行过程中的踩踏反馈，让动力传递更直接，没有多余的形变泄力。
