T样条镂空球形宠物互动玩具结构

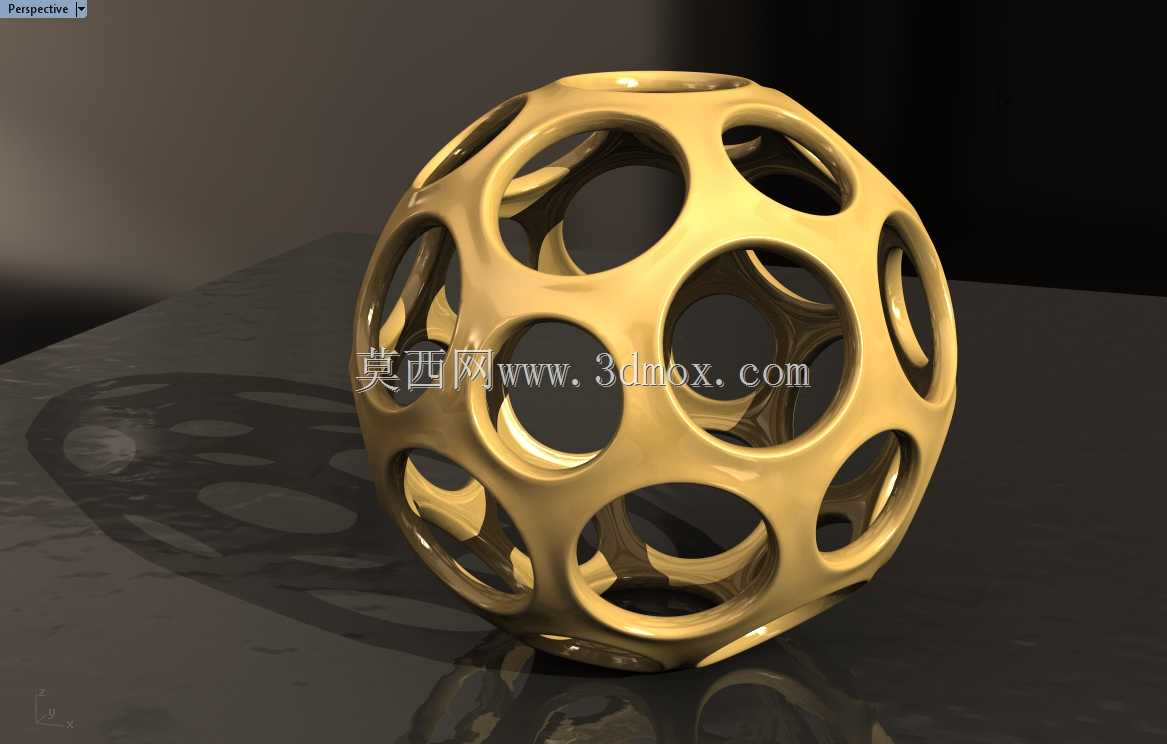

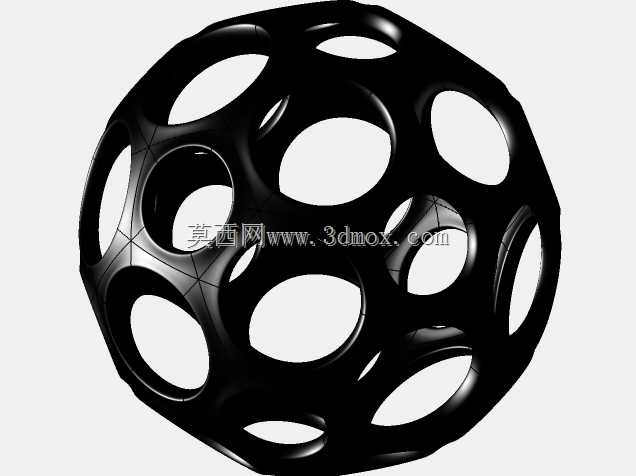

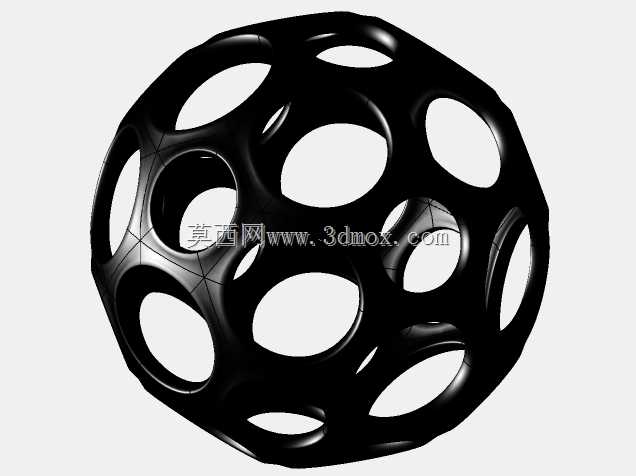

这款球形镂空结构最初的设计切入点，是面向宠物互动用品的功能需求做的曲面造型探索，在做结构推演的时候，首先考虑到宠物啃咬、抓扒过程中的受力均匀性，没有采用常规的拼接式球面结构，而是以截断二十面体为基础拓扑框架做整体成型设计，整个曲面全程保持G2连续性，不存在硬棱边或者曲率突变的位置，哪怕是孔洞边缘的过渡曲面，也和主球面保持顺滑衔接，不会出现应力集中的薄弱点。从实际使用场景来看，这类球形镂空结构除了作为宠物猫的滚动互动玩具之外，也可以拓展作为小型设备的通风防护罩、装饰性灯罩骨架、流体管路中的匀流构件使用，不同场景下只需要调整壁厚和孔洞直径比例，不需要改动整体的拓扑逻辑。设计过程中没有采用传统的实体切除做孔洞的方式，而是用T样条直接构建整体曲面，这样可以灵活调整每个孔洞的大小、位置以及边缘过渡半径，不需要反复重建曲面历史，调整效率比常规实体建模高很多，同时能保证所有相邻曲面的曲率连续，后续做模具开模的时候，不会因为曲面不光顺出现脱模斜度不一致、表面流痕的问题。从安装和适配边界来看，整体为对称球形结构，没有突出的安装定位结构，作为独立构件使用时不需要额外设计避让位，球体直径可以根据使用场景等比例缩放，最小可以做到直径30mm作为小型宠物玩具，最大可以放大到直径300mm作为装饰构件，壁厚保持在直径的十分之一到八分之一区间，就能满足常规使用的结构强度，不需要额外加加强筋。做结构验证的时候要注意，所有孔洞的边缘都做了等半径的圆角过渡，圆角半径和壁厚保持1:1的比例，避免宠物啃咬的时候刮伤口腔，也能避免作为防护构件使用时割伤操作人员，整个球体没有封闭的空腔，不会积存液体或者杂物，日常清洁或者工业场景使用时都不会出现积液积尘的问题。在做曲面建模的时候，以二十面体的三角面为基础做球面映射，每个三角面对应的位置做孔洞切除后的曲面补接，全程保持控制点的均匀分布，不会出现局部控制点过密导致的曲面褶皱，后续导出到其他工程软件做结构分析或者模具设计的时候，曲面不会出现破面或者公差超标的问题，能直接对接后续的生产环节。
