标准比赛用球面筋结构Creo建模作品

日常做体育器材相关结构建模时，篮球这类带规则曲面筋条的球体是很典型的曲面练习案例，同时也能直接对接体育用品生产端的结构验证需求。从实际应用场景来看，这类球面模型可直接用于篮球产品的外观结构打样前的数字验证，也能作为文创产品、运动主题展示装置的基础结构参考，甚至在做投篮训练设备的碰撞仿真时，精准的球面筋条结构能让接触力学仿真的结果更贴近真实使用状态，避免光滑球体模拟带来的摩擦系数偏差。

建模过程中首先要确定球体的基准尺寸，标准成人比赛用球的圆周范围在749-780mm区间，换算成球体直径约为238.7-248.4mm，建模时取中间值243mm作为球体公称直径，能覆盖绝大多数常规篮球的尺寸边界，后续做衍生设计时可直接通过参数缩放适配儿童用球、花式篮球等不同规格的尺寸需求。球体的基础曲面采用旋转特征生成，保证整体球面的圆度公差控制在建模阶段的0.1mm以内，避免后续筋条装配出现错位。

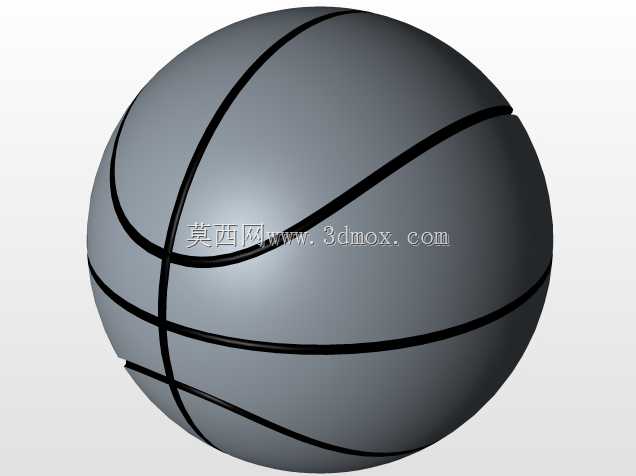

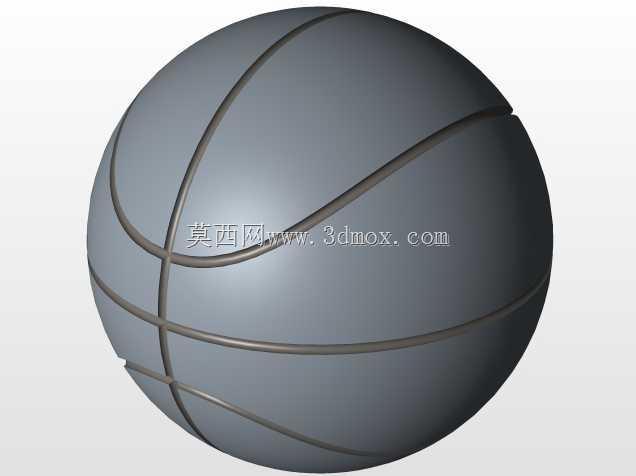

球面的黑色筋条是篮球结构的核心特征，实际产品中筋条不仅是外观标识，同时也是篮球片材的拼接压合边界，建模时不能简单做贴图处理，要做出实际的凸起结构。首先通过基准面草绘出筋条的走向轨迹，标准篮球的筋条为单条环形筋加十字交叉筋的组合结构，轨迹绘制时要保证所有筋条的交点都落在球面的对应分度位置，避免出现筋条偏移导致的外观失真。筋条的截面采用半圆凸起结构，凸起高度控制在1.2-1.5mm区间，和实际产品的压合筋条高度一致，扫描生成筋条特征后，要对筋条和球面的交接位置做圆角过渡处理，圆角半径取0.3mm，还原真实产品的压合边缘弧度，避免锐边结构和实际生产工艺不符。

从设计思路上来说，整个模型采用全参数化建模逻辑，所有尺寸都关联到球体公称直径参数上，后续调整球体规格时，筋条的位置、高度、圆角参数都能自动匹配更新，不需要重新绘制特征。建模时特意规避了曲面缝合的冗余特征，所有结构都采用实体特征生成，模型的几何公差收敛性更好，导入有限元分析软件做碰撞、挤压仿真时不会出现破面、几何错误的问题。另外在筋条的轨迹绘制阶段，就考虑了实际生产中片材拼接的分模需求，筋条的走向刚好对应八片球皮的拼接边界，模型可直接导出作为模具设计的参考曲面，减少二次建模的工作量。

这类球体模型在做运动场景的动画演示时，精准的筋条结构也能让球体转动的视觉效果更真实，不会出现光滑球体转动时的视觉漂移问题，不管是做产品宣传动画还是体育教学的演示素材，都能直接调用。
