桌面级3D打印耗材A型框式线轴支撑座

在桌面级FDM3D打印作业场景中，耗材线轴的放置顺畅度直接影响送料稳定性，若线轴转动卡滞、阻尼不均，极易出现送料打滑、耗材拉扯断料、打印层厚不均等问题，严重时会直接导致打印件报废。这款A型框式线轴支架，正是针对桌面级设备旁侧零散放置耗材、转动阻力不可控的痛点设计，可直接放置在打印设备工作台侧边，无需额外在设备机架上打孔固定，适配多数桌面级3D打印的工位布局。

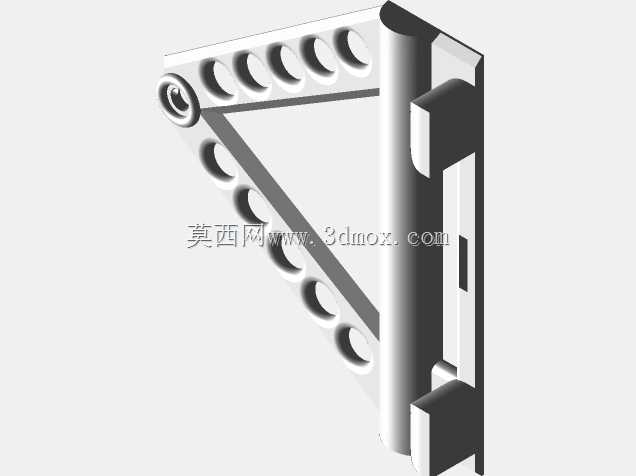

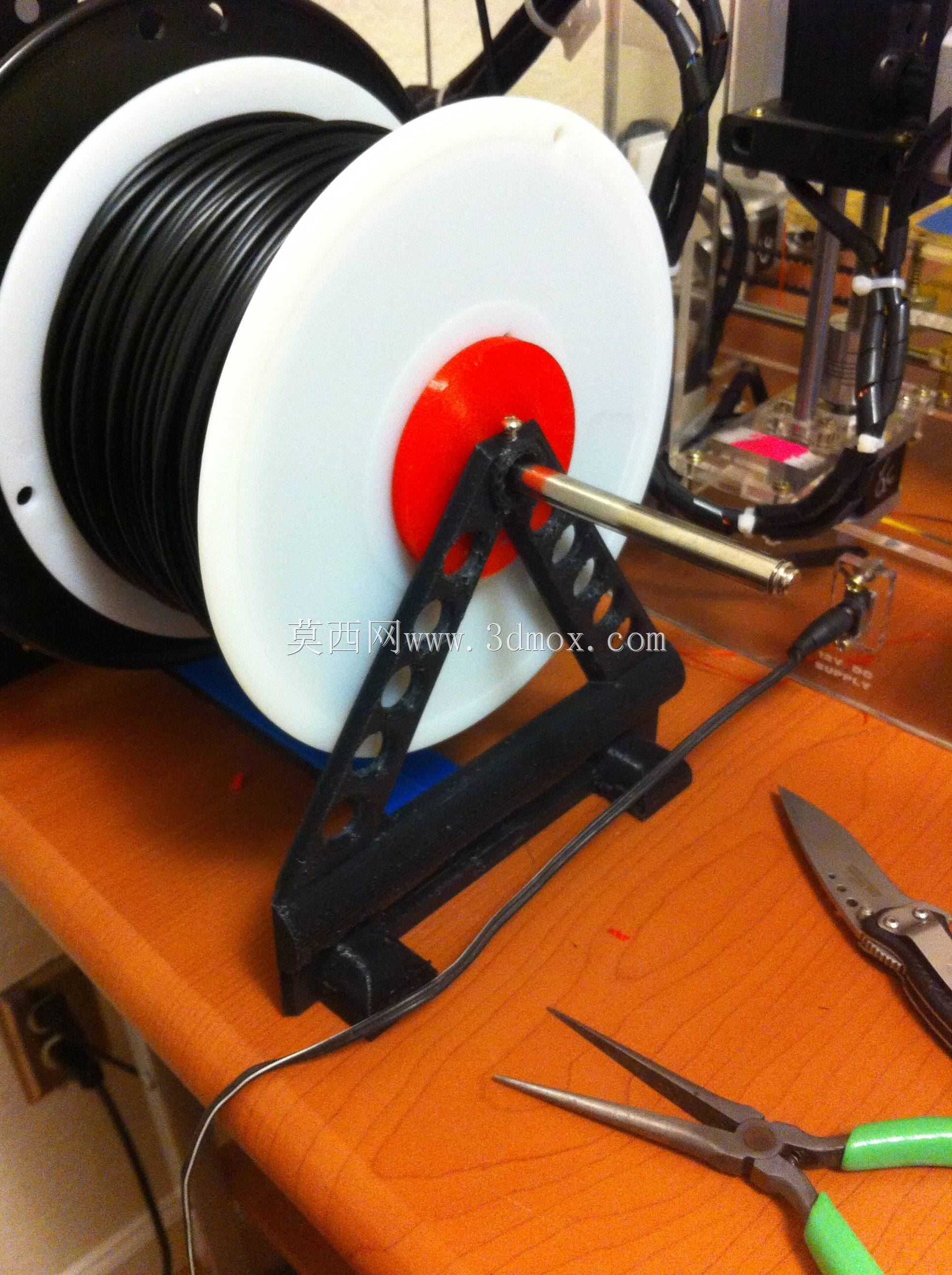

结构上采用三角稳定框架构型，两侧支撑臂做了镂空减重处理，在保证支撑刚性的前提下减少打印耗材用量，降低自制该支架的打印成本与时长。支撑臂顶端设计有适配8mm光杆的安装卡槽，光杆作为线轴的转动承载轴，穿入线轴中心孔后架设在两侧支撑臂的卡槽内，即可实现线轴的自由转动；卡槽采用开口式设计，更换不同规格耗材线轴时无需完全抽出光杆，仅需抬升线轴即可完成取放，换料操作效率更高。

针对线轴与光杆间的转动摩擦问题，该支架配套设计有608zz轴承的安装位，轴承嵌入支撑臂与光杆的连接位置后，可大幅降低转动阻尼，即使是满卷1kg的耗材线轴，也能在极小的抽拉力下顺畅转动，避免送料齿轮承受过大的拉扯负载，延长送料机构的使用寿命。设计时预留了足够的尺寸适配余量，支架整体宽度可覆盖市面上主流的1kg装PLA、ABS耗材线轴的宽度范围，支撑高度经过测算，线轴架设后底部与放置台面留有足够间隙，转动过程中不会与台面、周边工具发生剐蹭。

安装使用时无需额外紧固件，支架主体为一体化打印结构，放置在平整台面上依靠自身重量与三角构型即可保持稳定，抽拉耗材时不会出现支架移位、侧翻的问题。针对不同内径规格的耗材线轴阀芯，可根据实际阀芯内径尺寸搭配对应规格的衬套零件，即可兼容不同中心孔直径的线轴，无需更换支架主体，拓展了支架的适配范围。支架底部做了加宽的接触底边，增大与台面的接触面积，即使是快速抽拉耗材的瞬间，也能保持架体稳定，不会出现晃动偏移。
