工具车边角防护角盖结构设计

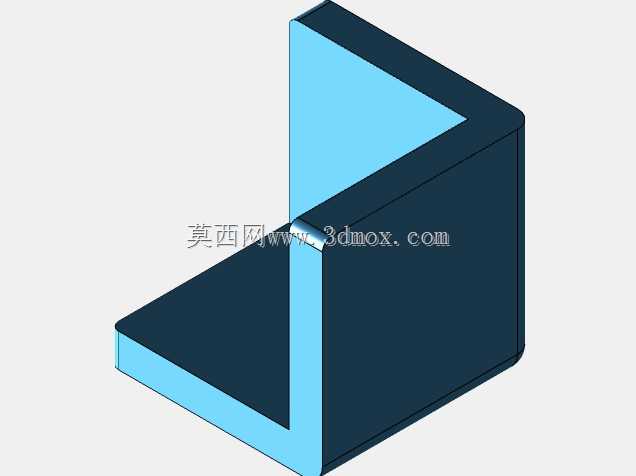

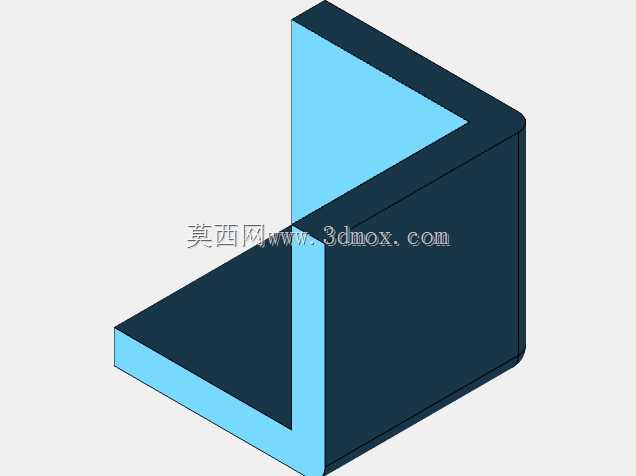

　　车间日常周转用的多层工具车，在工位间转运、靠墙停靠或者和其他工装设备剐蹭时，90度直角的金属边角最容易出现磕碰变形，不仅会刮花车间环氧地坪、蹭伤相邻设备的漆面，尖锐的变形毛边还可能划伤操作人员的工作服甚至皮肤，这类边角防护件就是针对这类痛点设计的配套结构。从结构形态上看，该防护件采用L型等厚包覆结构，两个互相垂直的贴合面分别对应工具车框架的方管外侧直角边，安装时直接卡套在框架边角位置，不需要额外在管材上打孔攻丝，依靠结构本身的包覆抱紧力就能实现初步固定，也可以根据使用场景在贴合面涂覆结构胶或者加装小规格沉头螺丝做二次加固，适配常规20-40mm边长的方管框架类工具车，安装后突出框架表面的厚度控制在8-12mm区间，

　　不会额外占用过多通道空间，也不会和工具车抽屉的抽拉轨迹产生干涉。设计阶段首先考虑的是抗冲击性能，转角位置做了等半径的外圆弧过渡，避免直角应力集中，当工具车以0.5-1m/s的日常推行速度撞到墙面或者其他设备时，冲击力会通过圆弧面均匀分散到两个贴合面，再传递到工具车框架上，不会出现局部受力过大导致防护件碎裂的情况；其次是安装容错性，两个贴合面的内侧边缘做了1mm的导入倒角，即使框架方管的焊接位置存在轻微的焊瘤或者尺寸偏差，也能顺利卡入安装位，不需要现场对防护件做二次修磨。日常使用场景里，这类防护件除了防撞，还能降低工具车停靠时的碰撞噪音，金属框架直接碰撞墙面会产生尖锐的撞击声，包覆工程塑料材质的防护件后，碰撞声响能降低60%以上，

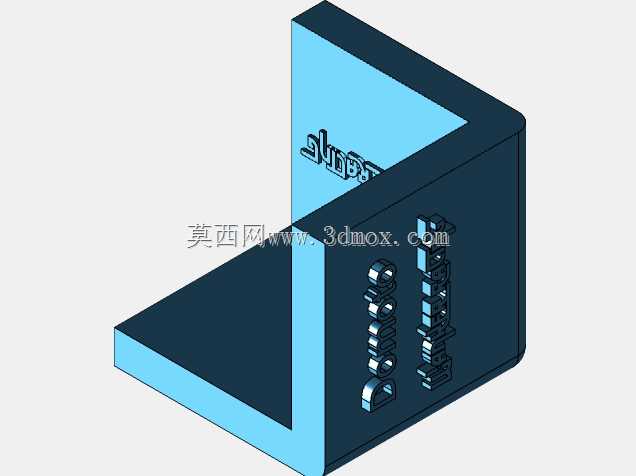

　　改善车间作业的声环境。结构建模时需要重点控制两个贴合面的平面度公差，确保和方管表面的贴合间隙不超过0.2mm，避免积留车间的切削液、铁屑粉尘，减少清洁维护的工作量；外表面的标识区域做了下沉0.3mm的凹槽设计，后续可以直接在凹槽内粘贴标识或者做激光打标，不会因为日常剐蹭导致标识磨损脱落。针对不同的工具车使用场景，该结构还可以做适配调整，比如用于重型工具车的版本，可以适当增加壁厚到3mm，在贴合面内侧增加防滑筋条，提升抱紧力；用于防静电车间的版本，可以在原料中添加抗静电剂，避免静电积累。安装边界上需要注意，防护件的上下边缘要和工具车的层板、底部脚轮安装位预留至少5mm的间隙，避免层板承重变形后挤压防护件导致移位，

　　同时靠近抽屉拉手的一侧，要确保防护件的圆弧面不会突出到拉手的操作空间内，影响操作人员抽拉抽屉的动作。从受力仿真的角度看，该结构在承受100N的垂直侧向冲击力时，最大形变位置出现在外圆弧的中点位置，形变量不超过0.5mm，卸载后能完全恢复原状，不会出现永久变形；反复冲击1000次后，贴合面的抱紧力衰减不超过10%，能满足车间3年以上的日常使用需求。
