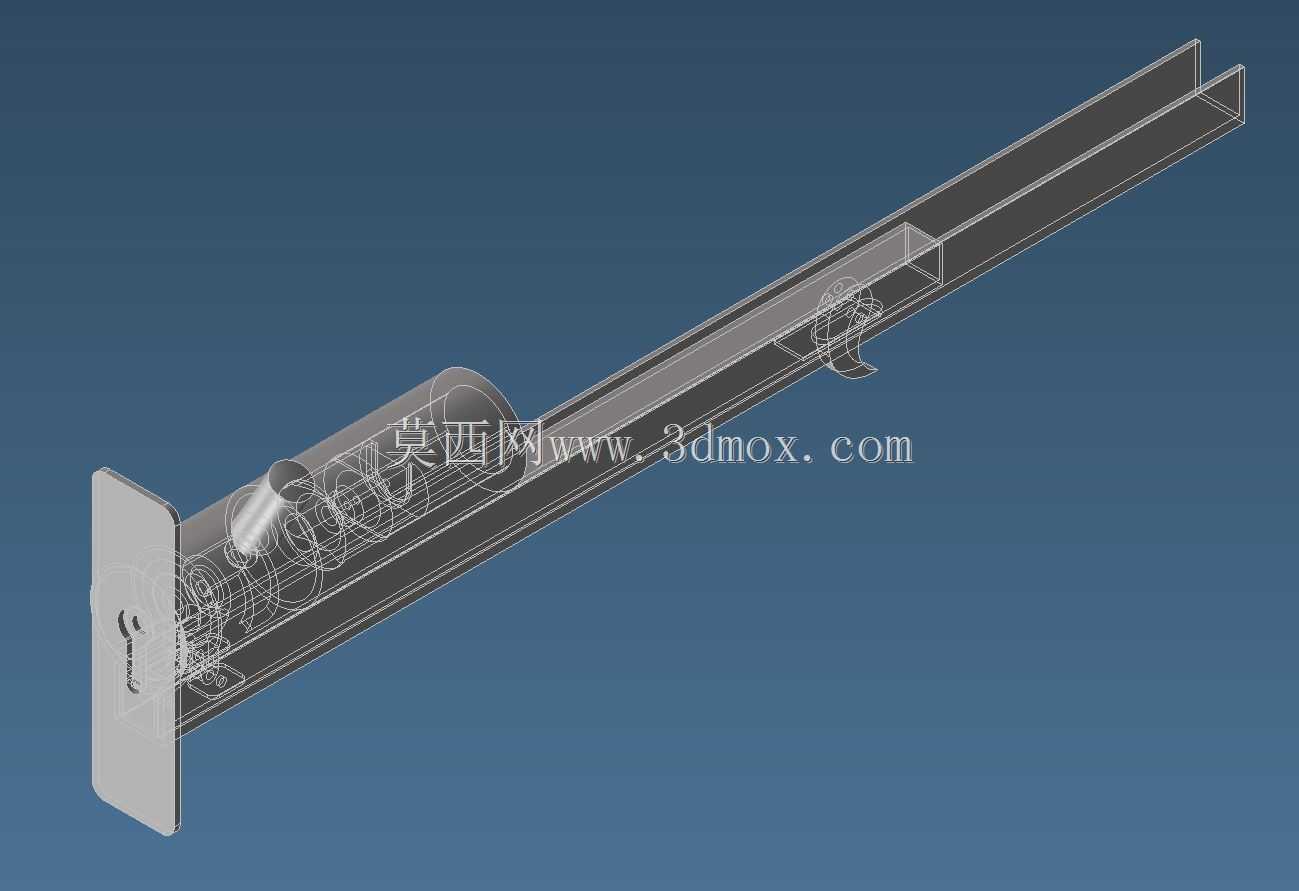

马迪格里芬50步枪内部结构线框展示

这款枪械结构三维建模成果，完整还原了马迪格里芬50步枪的内部传动与外部轮廓特征，可用于轻武器结构原理教学、影视道具开发参考以及射击类仿真设备的结构验证场景。从实际应用维度看，该结构模型可拆解为枪身主体导轨、击发传动组件、枪机往复结构、尾部抵肩安装板几个核心模块，各部件的装配间隙完全参照实物测绘逻辑设置，其中枪身主体采用长条形槽式导轨结构，作为所有内部组件的安装基准，长度方向预留了枪机往复运动的全行程空间，内壁设置有对应定位凸台，用于约束击发组件的横向窜动，保证击发动作的同轴度精度。尾部安装板为垂直于枪身轴线的平板结构，板上预留有锁止孔位，可直接与抵肩结构或测试台架的安装接口对接，安装边界完全匹配常规轻武器测试工装的夹持尺寸，无需额外做转接结构即可完成台架固定。击发组件部分还原了扳机、阻铁、击锤的联动逻辑，建模过程中特意保留了螺栓手柄与行程槽的配合间隙特征，这一细节可用于验证枪械操作过程中部件的运动干涉情况，避免实际加工后出现卡滞问题。整个模型采用实体建模逻辑构建，各部件之间的装配关系完全按照实物的装配顺序设置，可直接用于生成爆炸视图，辅助拆解教学内容的制作，也可导入动力学仿真软件，模拟枪机后坐、击发的完整运动过程，验证结构可靠性。外形轮廓上，枪身主体的截面尺寸、扳机护圈的弧度、瞄准基座的安装位置均与实物保持一致，可直接用于1:1比例的道具外壳3D打印制作，打印后无需大幅修配即可完成内部组件的装配。对于结构设计从业者而言，该模型可参考其长条形导轨类部件的内部组件布局思路，学习如何在狭长空间内合理布置多组联动传动结构，平衡结构强度与运动行程的需求，尤其是枪身内部的加强筋布局，既控制了整体重量，又保证了长导轨的直线度精度，避免长尺寸部件出现受力变形问题。
