车载折叠式车顶露营遮阳篷结构设计

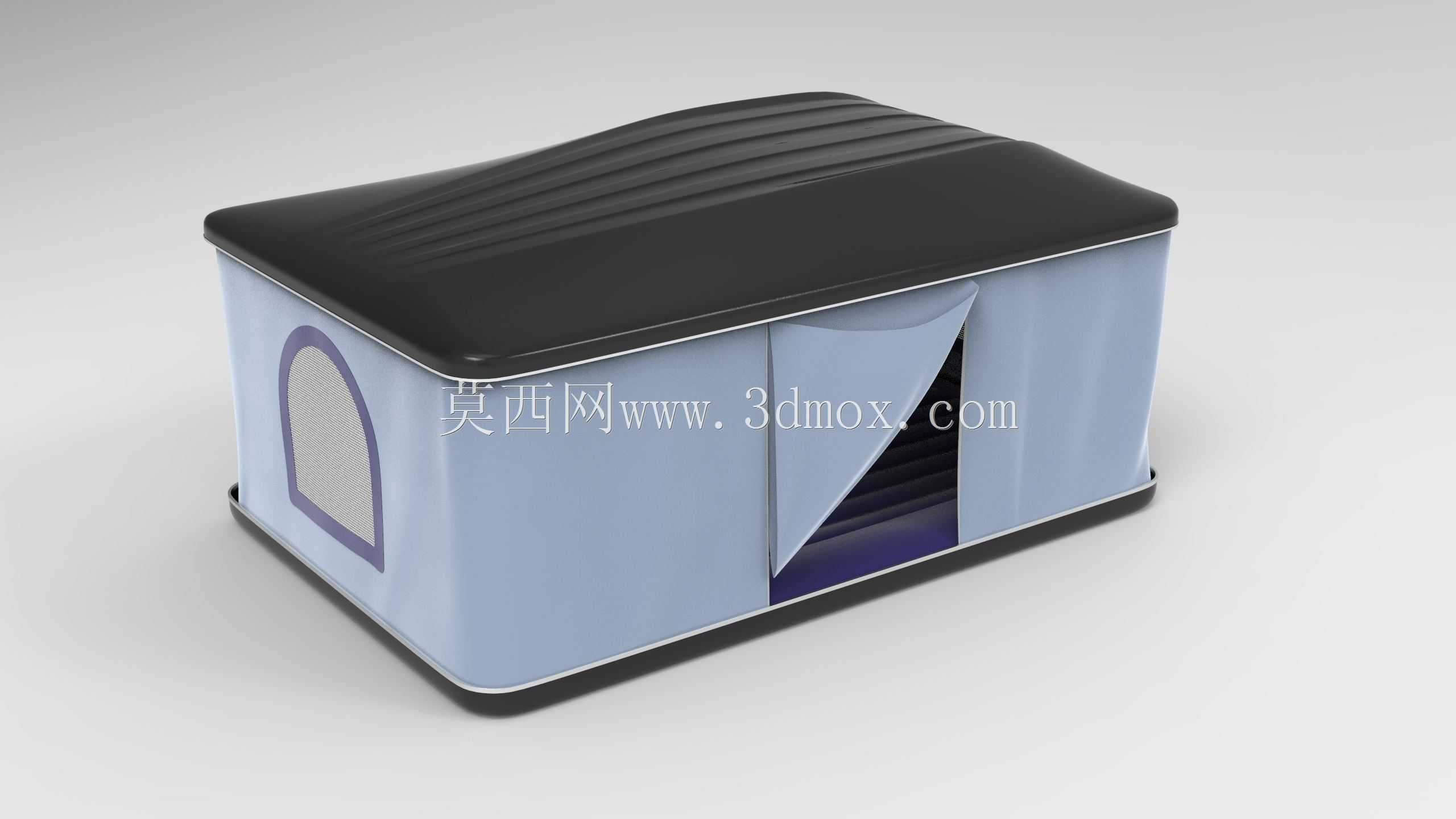

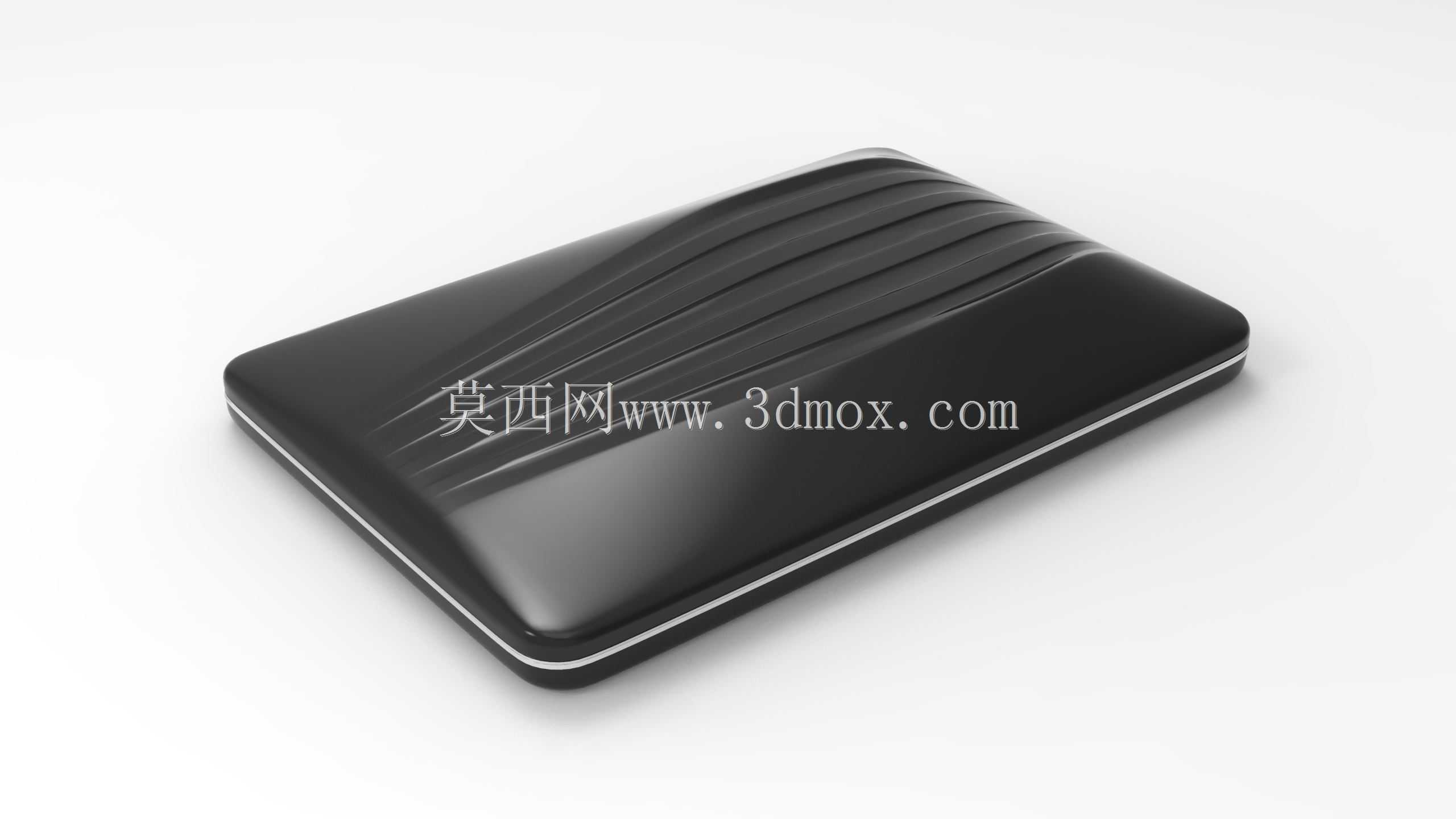

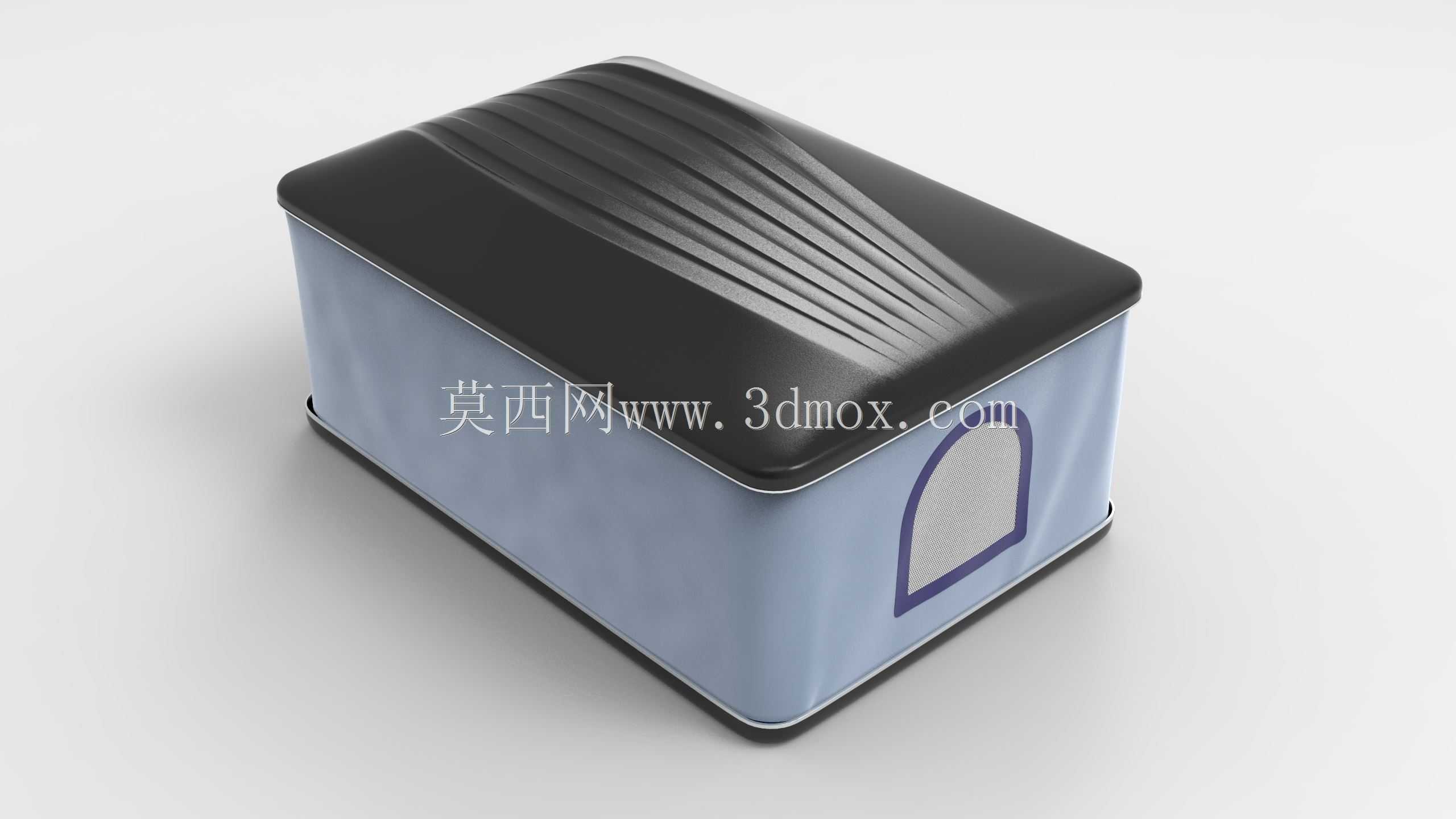

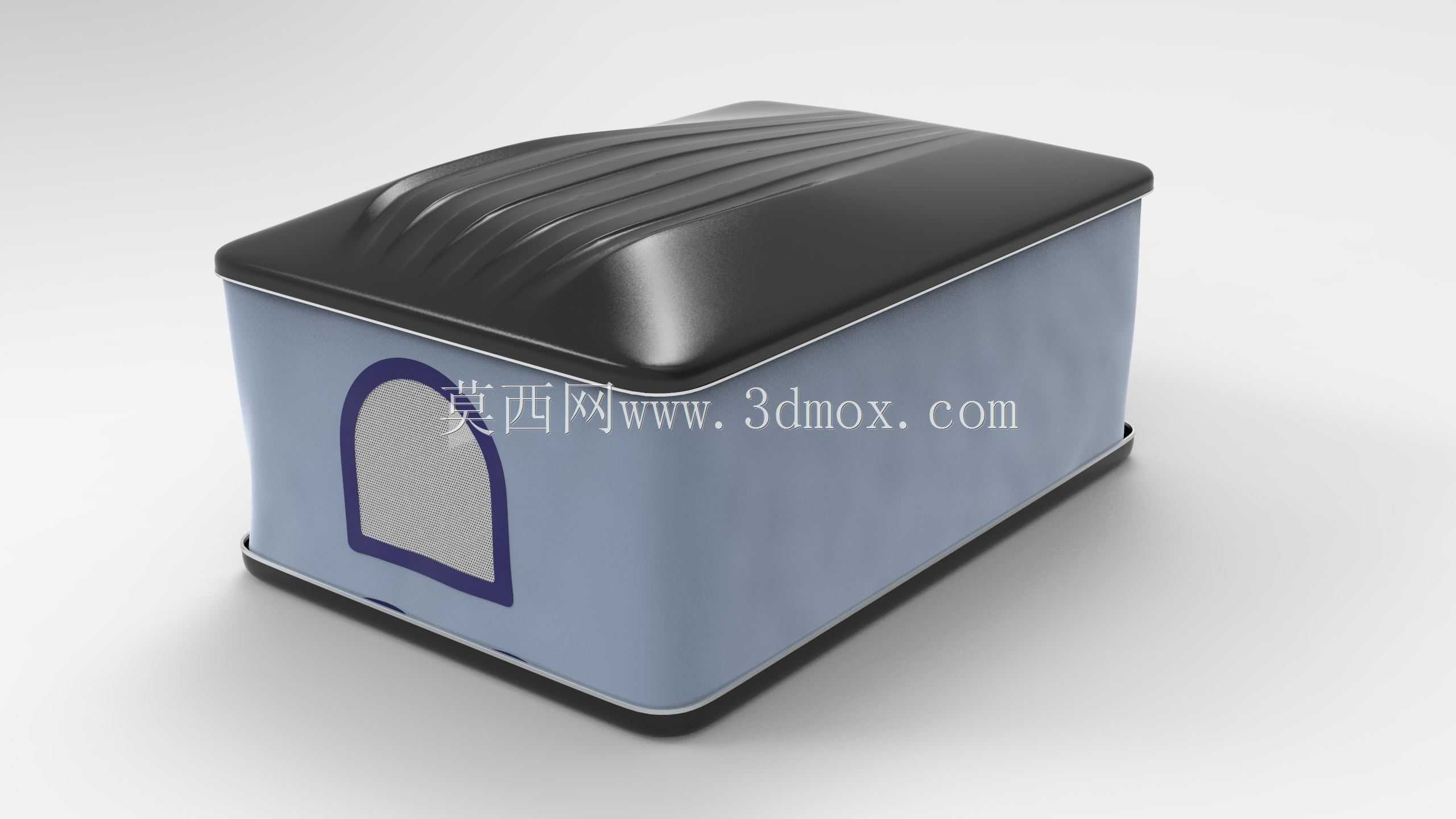

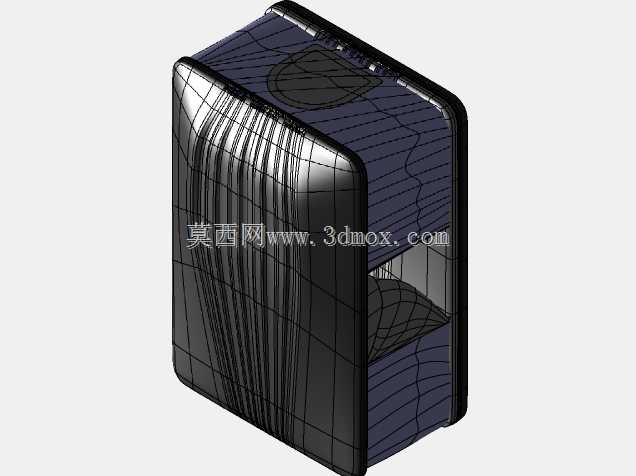

这款车顶遮阳篷主要面向自驾露营、户外驻车场景设计，可直接固定在车辆顶部行李架位置，驻车时展开形成独立的车顶遮蔽空间，行车时可折叠收纳不超出车辆限界，不会额外增加过多行车风阻。从结构设计逻辑来看，整体采用硬质顶盖加软质围布的组合形式，硬质顶盖采用带导流弧度的曲面造型，一方面能在行车过程中引导气流通过，降低高速行驶时的风噪与风阻，另一方面可在收纳状态下保护内部软质围布不受日晒雨淋、碎石剐蹭损伤，提升户外长期使用的耐用性。软质围布采用轻量化防水面料制作，侧面预留拱形开窗结构，兼顾篷内通风与隐私防护需求，出入口采用掀帘式设计，开合操作无需复杂配件，单人即可快速完成展开与收纳操作。尺寸设计上充分考虑家用SUV、皮卡等主流车型的车顶承载边界，展开状态下内部空间可满足2人平躺休息需求，折叠后整体厚度控制在300mm，不会超出多数家用车的地库限高要求，安装点位匹配通用型车顶行李架的固定孔位，无需对车身进行打孔改装即可完成固定。在实际户外使用场景中，这款遮阳篷可独立作为车顶休憩空间使用，也可搭配侧边帐拓展形成更大的户外露营遮蔽区域，相比地面帐篷无需寻找平整露营地面，同时能避开地面潮湿、虫蛇侵扰等问题，适配长途自驾、野外驻车、短途露营等多种户外出行需求。建模过程中对围布的折叠收纳路径做了简化处理，保留了整体结构的装配关系与外形比例，围布与硬质顶盖的连接位置做了包边压合结构示意，底部框架采用轻量化金属型材做承托，保证展开状态下的结构稳定性，同时控制整体重量在车顶承载允许范围内，避免长期固定对车顶钣金造成额外负载。细节设计上，顶盖表面做了多道平行的加强筋造型，提升硬质顶盖的抗形变能力，可承受户外常规积雪、落物的冲击，围布与底部框架的连接位置做了密封压边处理，雨天使用时可避免雨水从衔接缝隙渗入篷内，开窗位置预留了纱网安装位，可根据使用需求加装纱网阻挡蚊虫进入。
