车载无障碍轮椅升降接驳装置结构设计

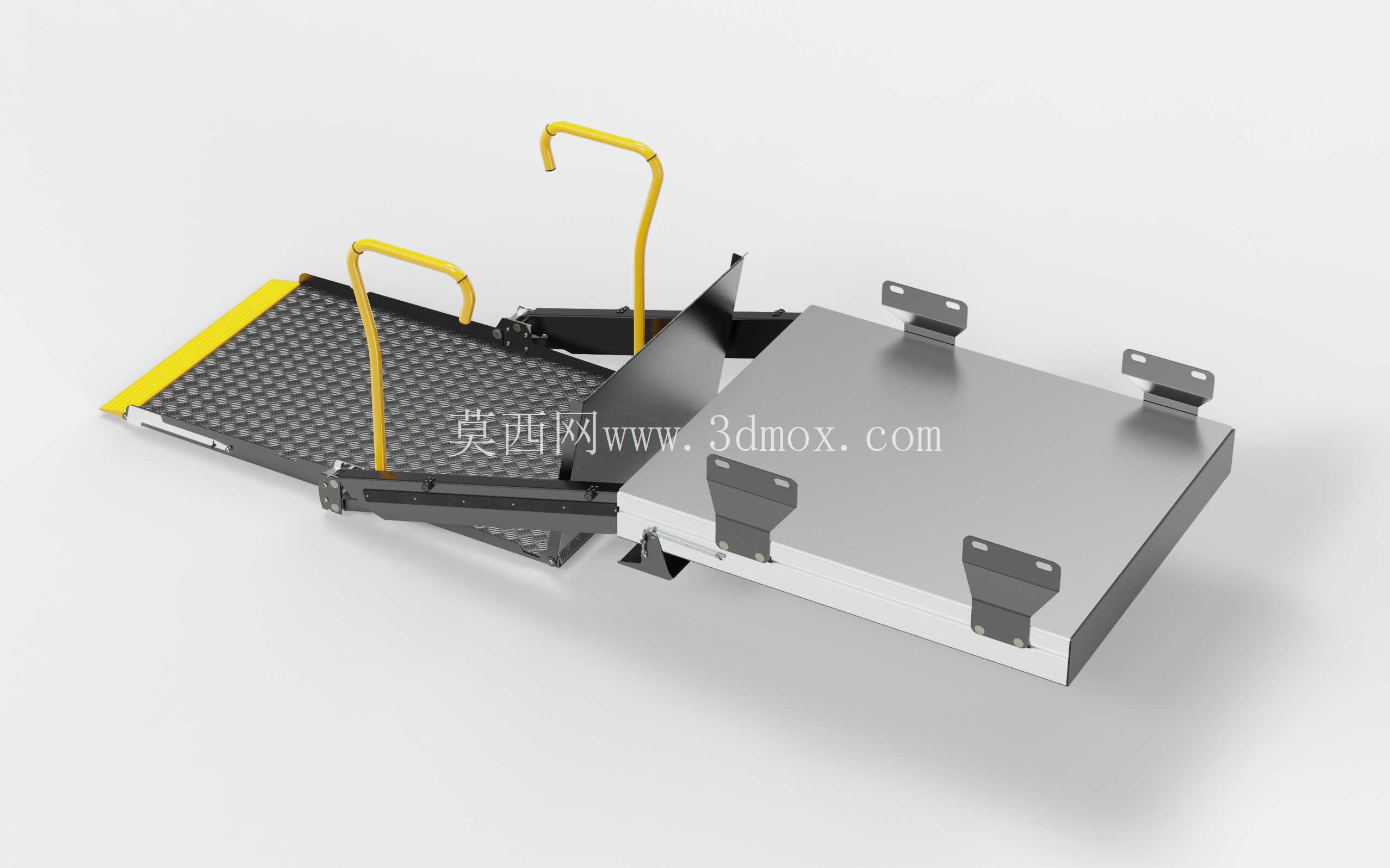

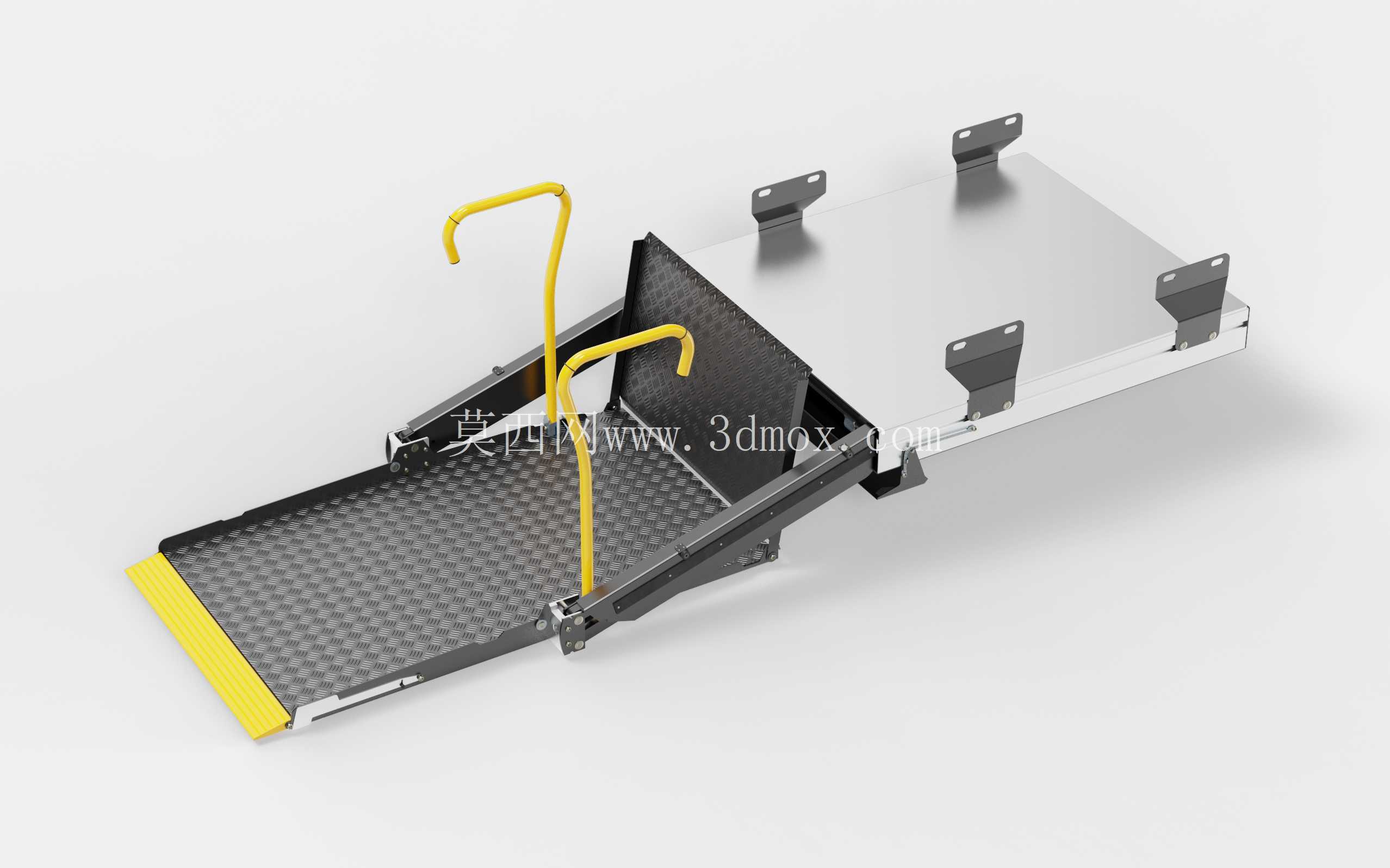

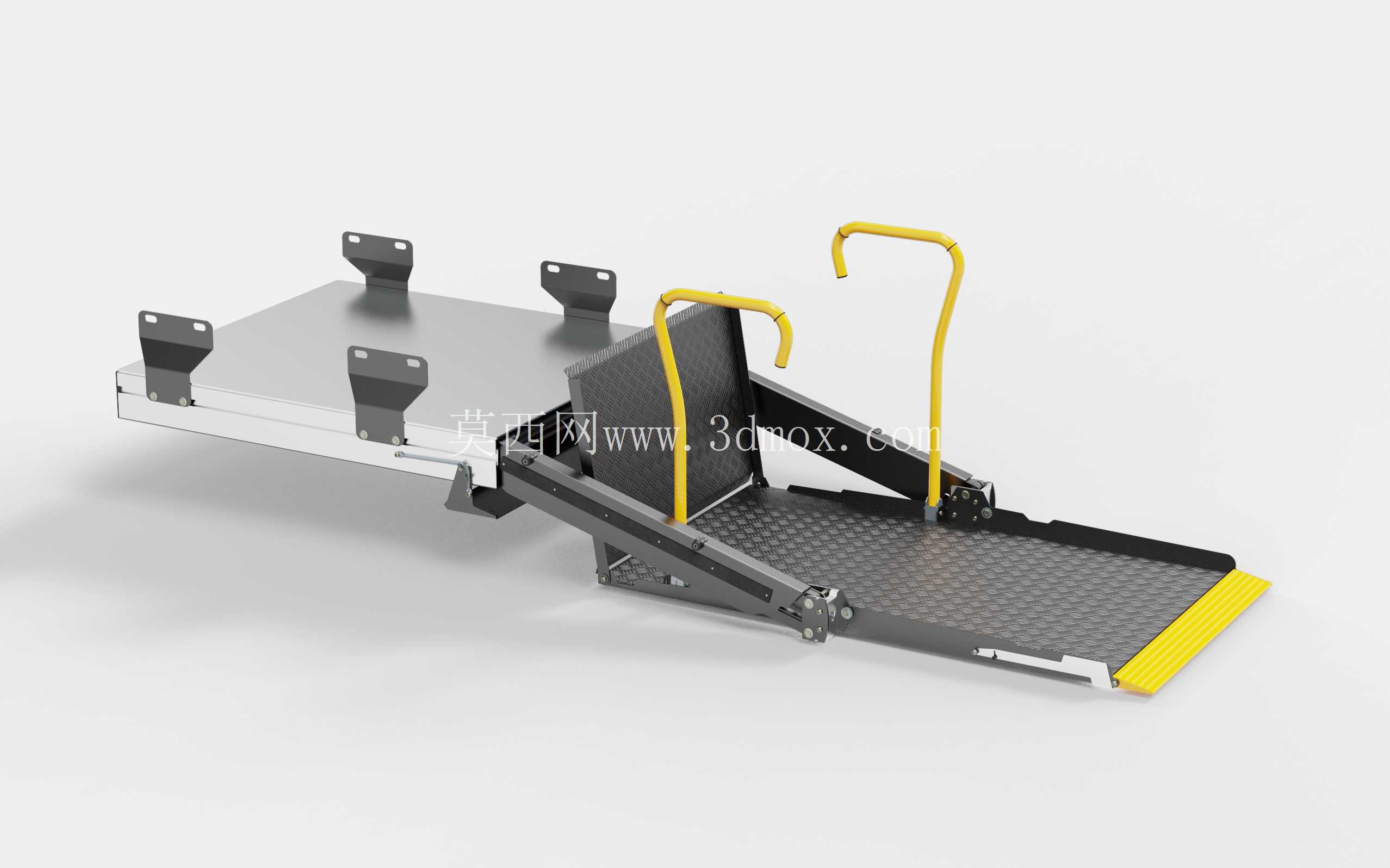

　　在公共交通、商用营运车辆的无障碍改造场景中，这类轮椅升降接驳装置是解决行动障碍人士独立登乘的核心配套结构，日常使用中需要兼顾承载稳定性、操作便捷性与车辆安装后的通过性，不能因为加装辅助装置影响车辆原有行驶、停靠的功能边界。从结构组成来看，整套装置分为固定安装段、折叠翻板段、扶手防护组件与边缘警示结构几个核心部分，固定段通过四组带安装孔的金属支架与车辆底盘侧围的预留点位刚性连接，安装时需要保证支架贴合面与车身纵梁的平面度误差控制在合理范围，避免长期受载后出现连接螺栓剪切断裂的问题。

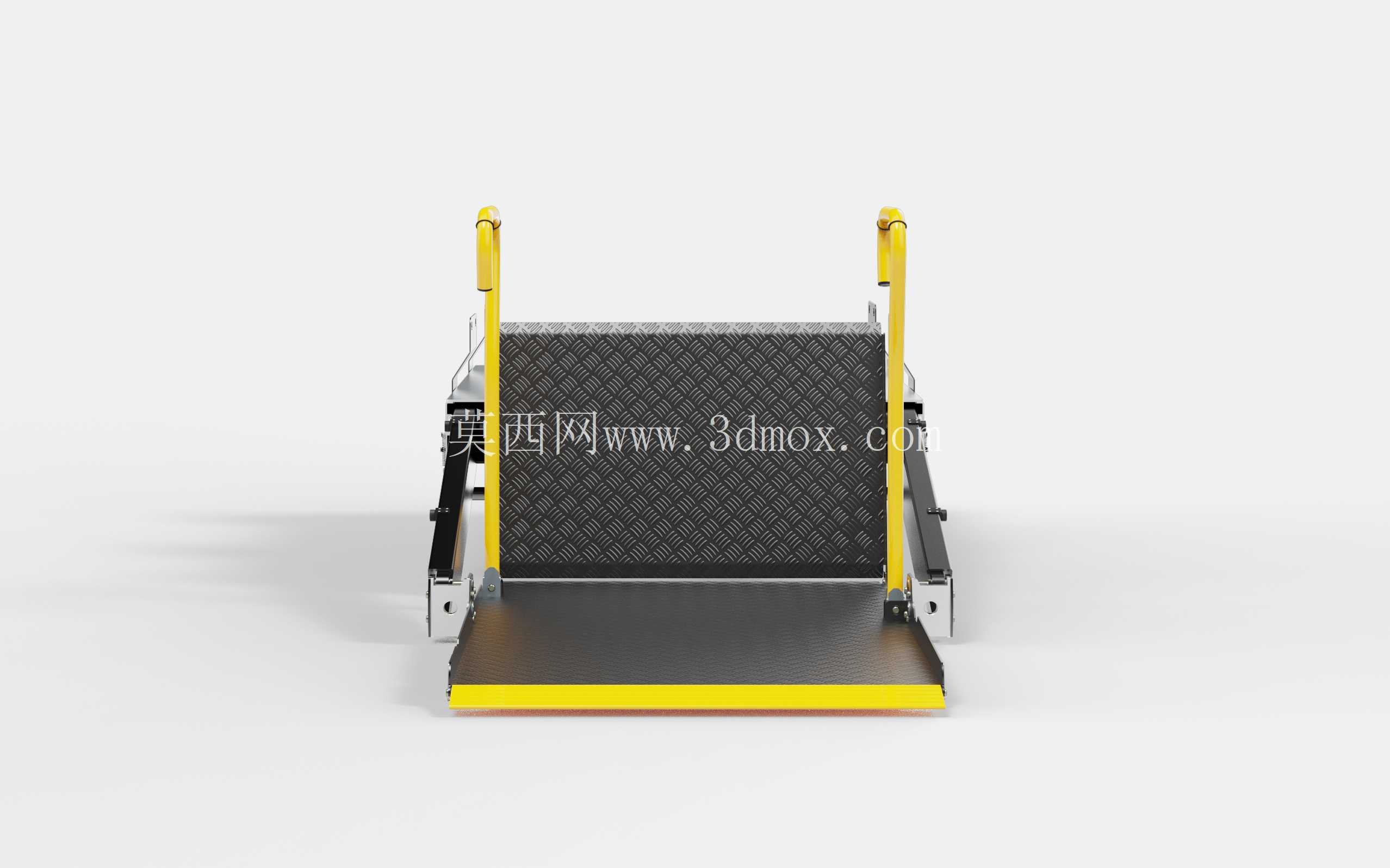

　　翻板段表面采用冲压成型的菱形防滑纹理，即使在雨天表面残留水渍的情况下，轮椅橡胶轮行驶在上面也能保持足够的摩擦系数，不会出现侧滑风险；翻板展开后前端的黄色耐磨挡边，一方面可以在翻板搭接地面时起到缓冲作用，避免金属边缘直接磕碰地面造成漆面破损或结构变形，另一方面醒目的黄色可以提示使用者坡道的边界位置，防止轮椅轮偏移出坡道范围。两侧的黄色弯管扶手采用圆管弯折成型，表面做喷塑防滑处理，高度刚好匹配乘坐轮椅时使用者的手部握持位置，在坡道升降、展开的过程中，使用者可以抓握扶手保持身体稳定，扶手的安装座与翻板侧边的铰接结构做了隐藏式设计，不会突出到坡道通行面内，避免剐蹭轮椅扶手或使用者衣物。

　　整套结构的运动关节全部做了相对尺寸适配，翻板收起时可以完全贴合车辆侧围的安装位置，不会超出车辆原有外廓尺寸，满足车辆上路行驶的外廓尺寸法规要求；展开后坡道的坡度控制在无障碍设施要求的合理区间，手动轮椅、电动轮椅都可以依靠自身动力沿坡道平稳上下，不需要陪护人员施加过大的辅助推力。建模过程中对所有运动副的转动范围做了限位模拟，避免翻板展开角度过大导致搭接地面时出现悬空段，同时也验证了收起状态下结构与车辆侧门、周边覆盖件的间隙，防止开关门时出现运动干涉。从安装边界来看，固定段的四个安装支架的孔位间距参考了主流商用客车、福祉车的侧围安装点位尺寸，不需要对车身结构做大规模切割改造，只需要在对应位置钻孔固定即可，降低了后期车辆改装的施工难度。

　　结构材质选择上，承载面采用花纹铝合金板材，在保证足够承载强度的前提下尽可能降低整套装置的自重，减少对车辆轴荷分布的影响；框架支撑部分采用高强度型钢焊接成型，焊接位置做了圆角过渡处理，避免应力集中导致长期交变载荷下出现焊缝开裂的问题。日常使用场景中，这套装置不需要复杂的动力驱动，依靠铰接点的阻尼结构就可以实现手动轻松展开与收起，即使是没有接受过专业培训的司乘人员，也可以在短时间内完成操作，不会因为装置操作复杂影响车辆的停靠运营效率。在结构细节处理上，所有金属边缘都做了钝角倒边处理，没有尖锐的外露棱角，避免使用者操作时被划伤；黄色的扶手与前端挡边不仅起到功能作用，也和金属原色的承载面形成明显的视觉差，方便视障人士识别装置的位置与边界。建模时对所有相对运动的部件都做了间隙预留，考虑到实际加工中存在的公差累积，相邻运动部件之间预留了足够的安全间隙，不会因为加工误差导致部件卡滞。承载能力的匹配上，结构的受力分布经过模拟验证，完全可以满足常规电动轮椅加使用者的总重量承载需求，在坡道的中间受力最大位置，底部的加强筋结构可以有效减少板材的形变，避免长期使用后坡道出现下凹变形的问题。
