依维柯ASTRA底盘工程起重作业车结构

这款基于依维柯ASTRA HD9底盘打造的移动式起重设备，核心定位是复杂工况下的中短途吊装转运作业，在城市核心区商建项目、市政管网抢修、中小型工业设备进场安装这类场景中适配性极强。不同于大吨位全地面起重机需要提前规划进场路线、办理专项通行审批，这款车型依托重载越野底盘的通过性，能够直接驶入场地硬化条件一般的在建工地内部，甚至可以在非铺装的临时施工便道上完成短距离转场，省去了额外的设备转运环节，对于工期紧张、场地周转空间有限的项目来说，能够大幅压缩吊装作业的准备周期。

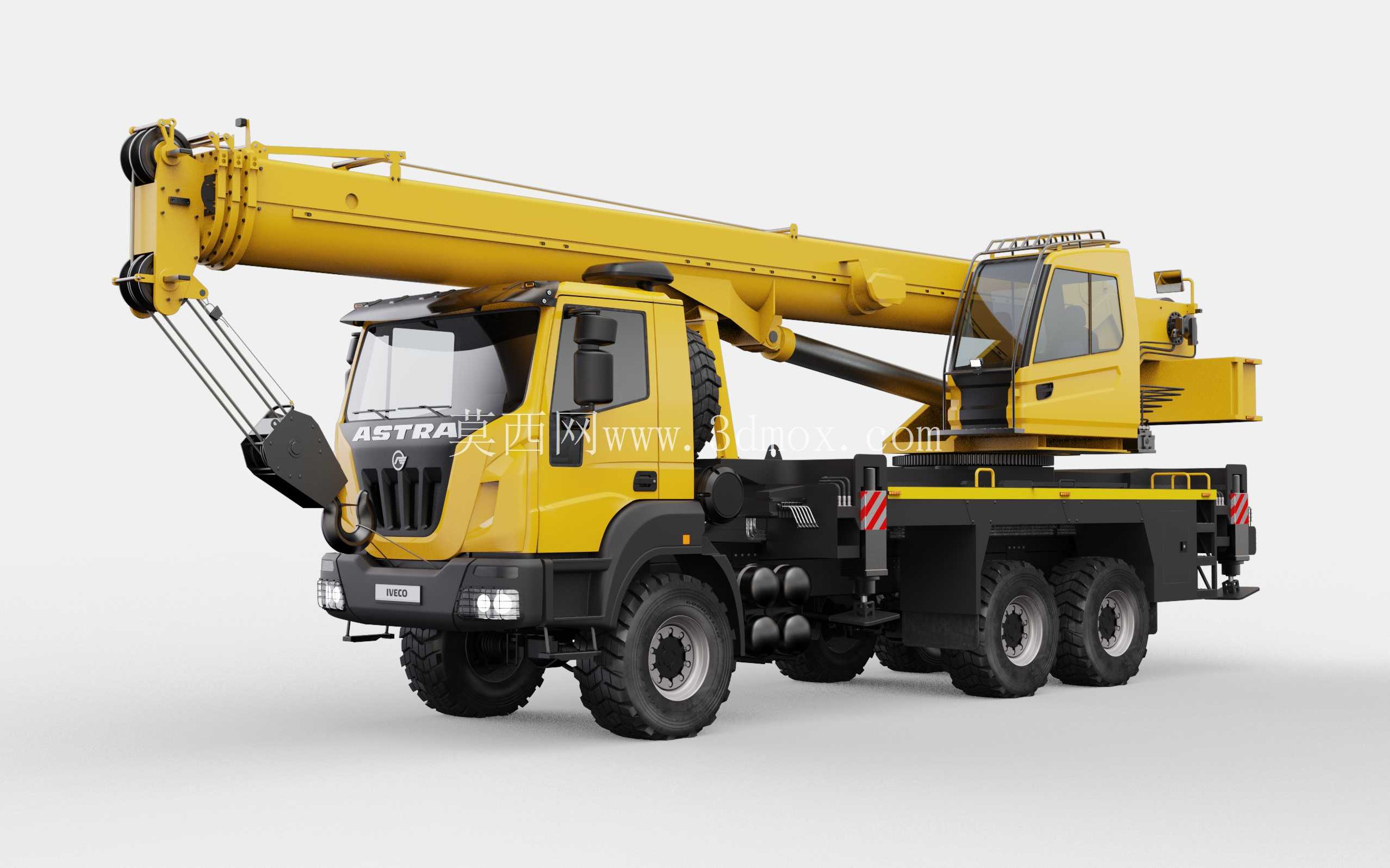

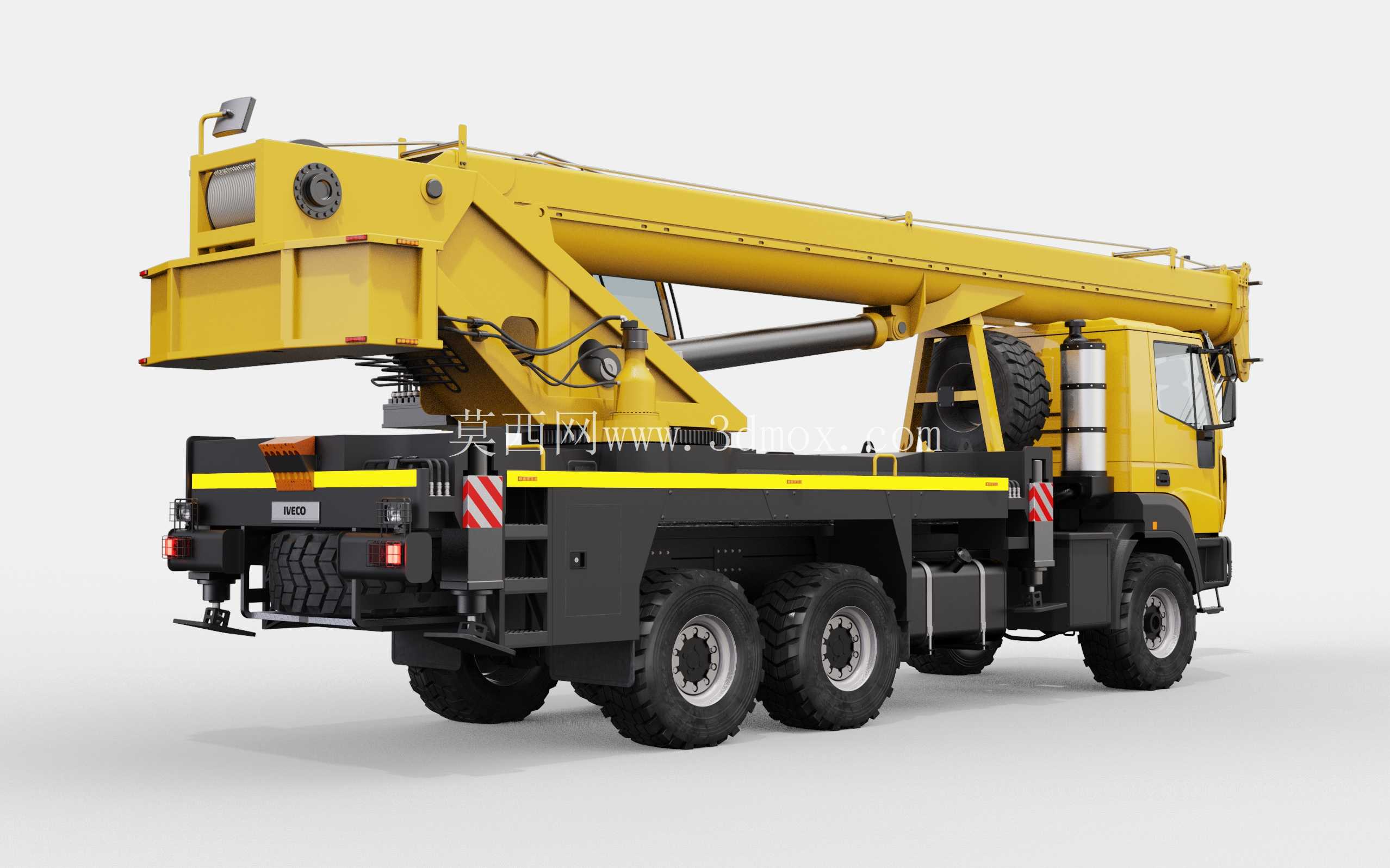

从功能配置来看，该设备的起重作业单元采用伸缩式箱型吊臂结构，吊臂截面经过优化设计，在保证同等起重弯矩承载能力的前提下，尽可能降低了臂架自身重量，避免上装结构过重导致底盘轴荷分配失衡。转台部分集成了变幅油缸、回转支撑与卷扬机构，回转支撑采用交叉滚柱结构，能够同时承受轴向载荷、径向载荷与倾覆力矩，满足带载小幅回转的作业需求；卷扬机构的钢丝绳排布采用折线绳槽设计，减少了多层缠绕时的乱绳磨损问题，延长钢丝绳使用寿命的同时，也能提升吊重起降过程的稳定性。底盘部分保留了ASTRA系列车型的重载越野属性，多轴驱动布局搭配大尺寸工程轮胎，离地间隙满足工地常见坑洼、临时坡道的通行要求，车架采用高强度钢焊接的梯形结构，为上装起重作业提供足够的刚性支撑，避免作业过程中车架出现过大形变影响吊装精度。

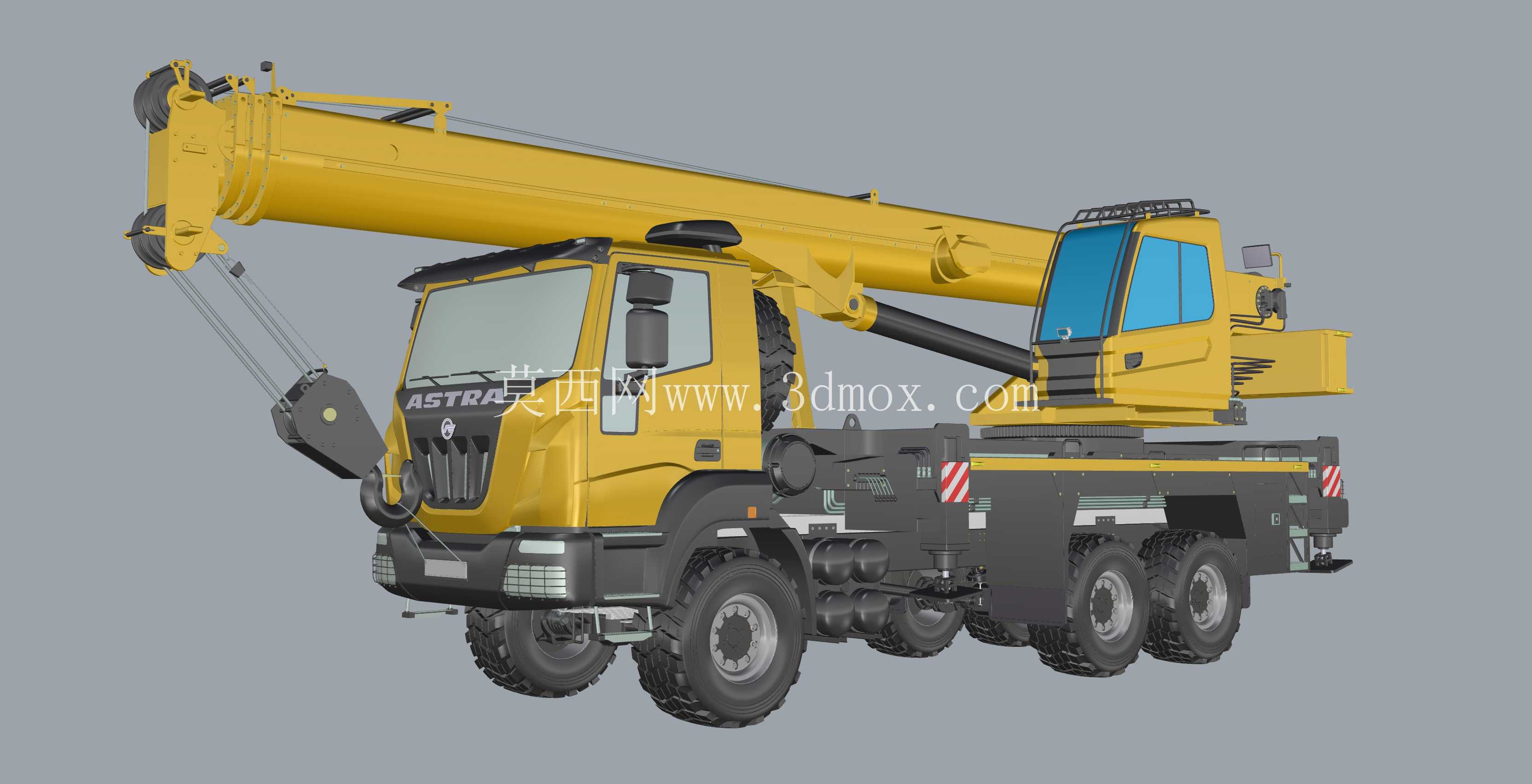

在三维建模的结构处理上，设计时优先还原了实车的装配边界关系：底盘车架与上装转台的连接支座位置严格对齐底盘纵梁的受力点位，避免额外的应力集中；支腿结构的展开行程、支撑垫板的尺寸都参考实车作业参数设置，支腿跨距的设计兼顾了作业稳定性与场地占用空间，在狭窄场地作业时可以选择单侧支腿半伸的作业模式，适配不同的场地限制条件。吊臂的各节臂伸缩导向滑块位置、变幅油缸的铰接点位置都按照实际传动逻辑布置，在三维环境中可以直接模拟不同臂长、不同仰角下的作业幅度范围，方便使用者快速判断特定吊装点位是否在设备的作业覆盖区间内。

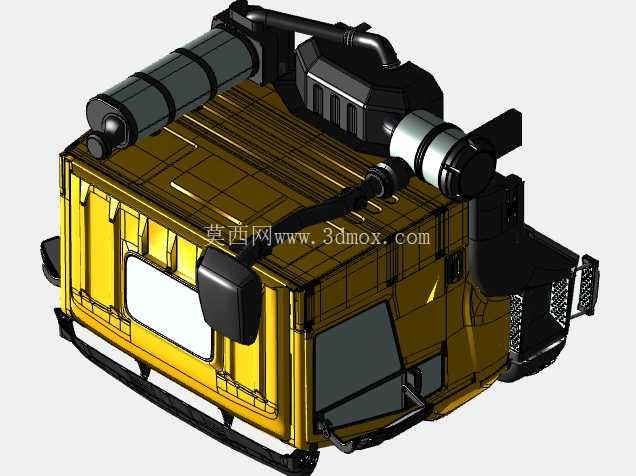

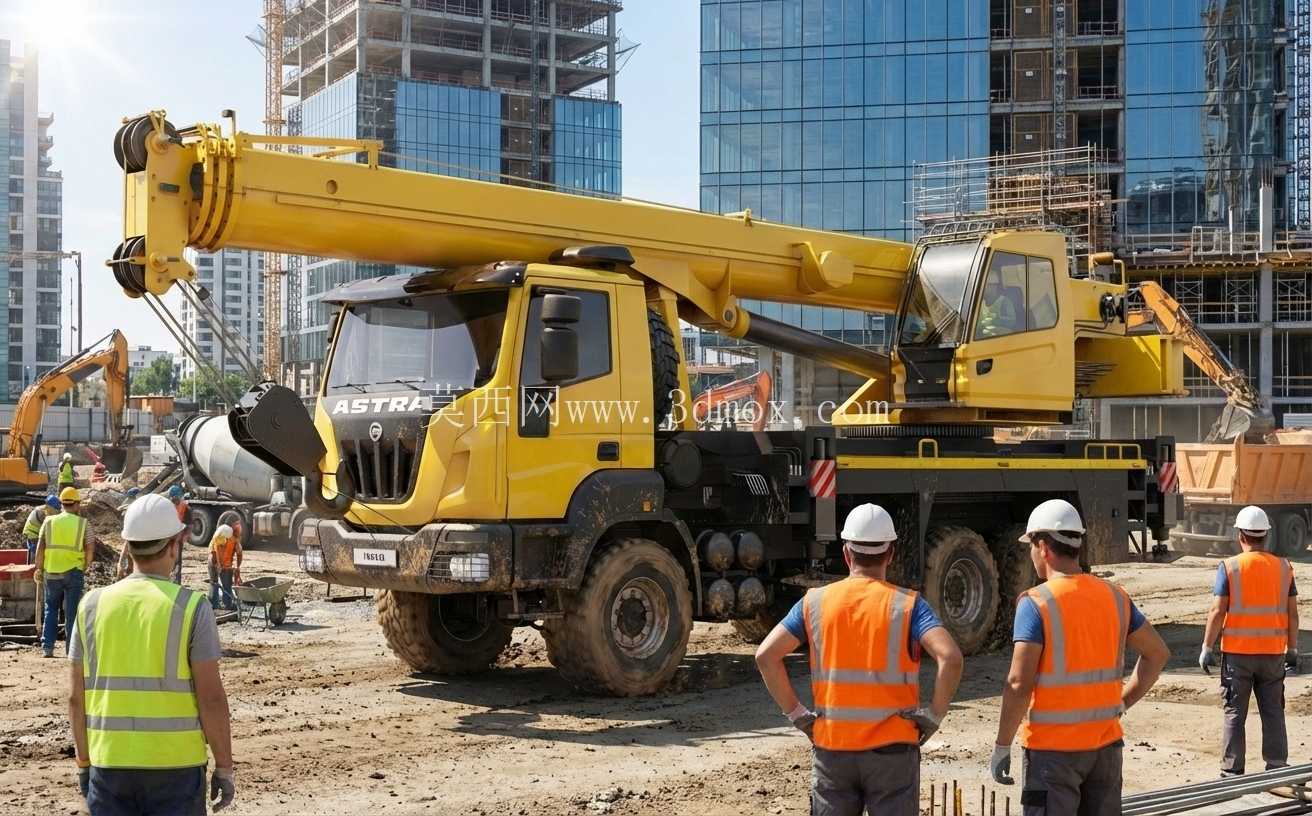

从实际作业的适配场景来看，这款设备的额定吊重区间刚好覆盖城市工地常见的吊装需求：比如建筑幕墙板块的吊装就位、工地小型机具的转场挪移、市政施工中管材与构件的下管作业，以及工业厂区内中小型生产设备的安装移位。不同于固定安装的塔式起重机需要提前铺设基础、完成附着安装，这款移动起重设备到场后只需要展开支腿完成调平即可投入作业，作业完成后收回支腿就能快速转场到下一个作业点，对于多点位、分散式的吊装作业来说效率优势非常明显。驾驶室与起重操作室的布局也做了针对性优化，起重操作室设置在转台侧方，作业时可以随转台同步回转，操作人员能够直接观察吊重的起降与移动轨迹，减少视觉盲区带来的作业风险；底盘驾驶室保留了原车的道路行驶功能，满足公开道路的通行要求，不需要额外的平板拖车完成长距离转场运输。

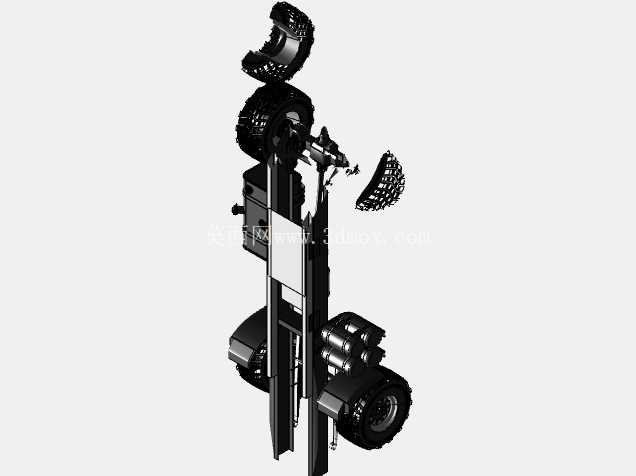

建模过程中对细节结构的还原也充分考虑了工程应用的参考价值：比如底盘的悬挂结构、转向机构的运动行程都按照实车参数设置，能够验证车辆在不同载重状态下的通过性；吊臂头部的滑轮组、吊钩防脱装置、过卷限位结构都做了等比例还原，方便结构设计人员参考起重作业端的安全结构设计逻辑；车辆外部的警示标识、操作点位的护罩结构也都按照实车布局呈现，能够直接用于作业安全培训、施工方案模拟的可视化素材使用。
