一英寸BSP内螺纹液压快速接头结构

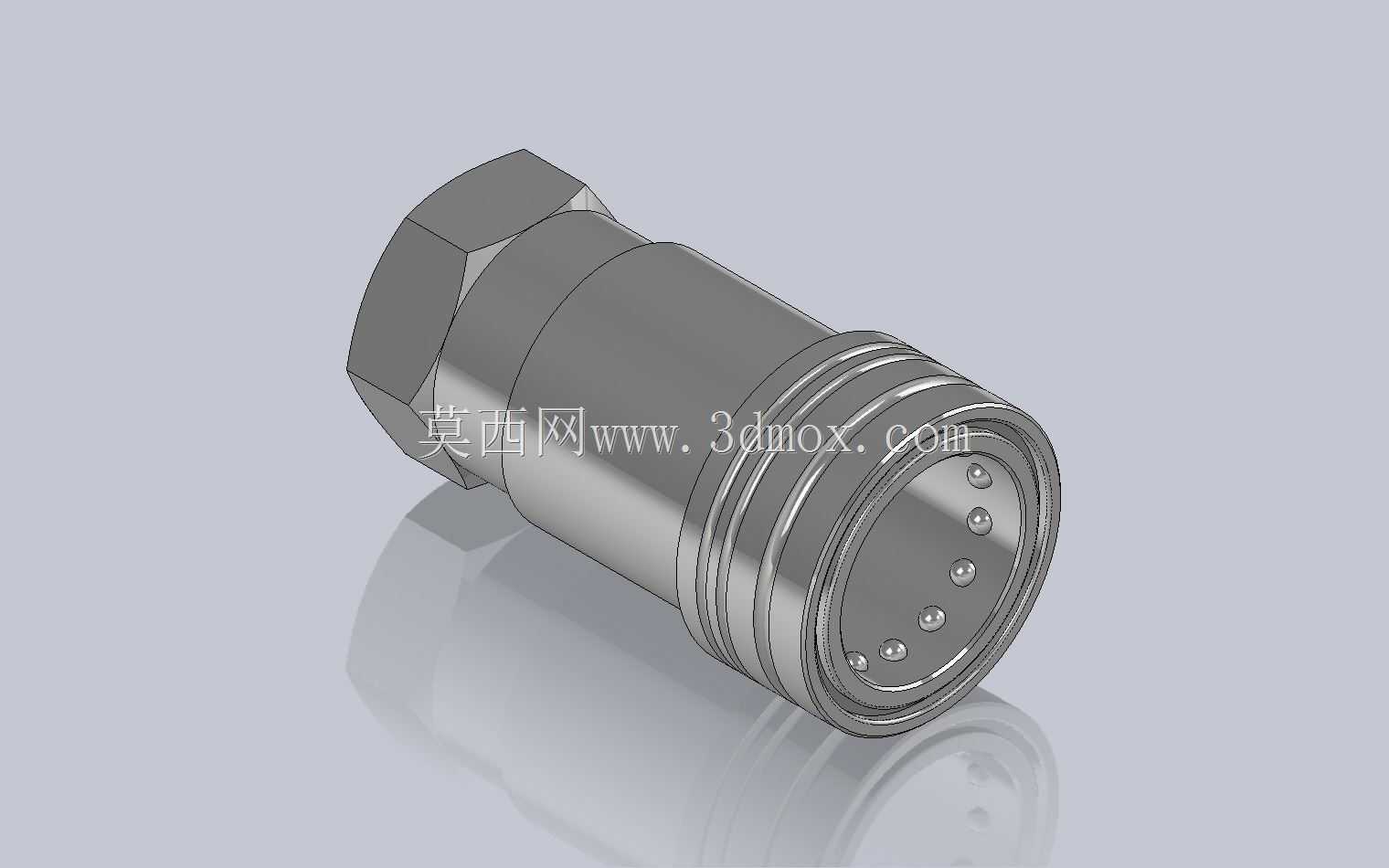

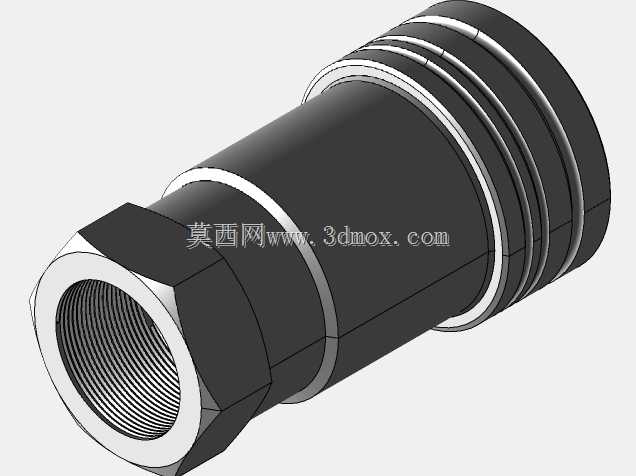

这款1英寸BSP规格的快速接头，主要面向液压系统管路的快速拆装场景设计，在工程机械液压站、注塑机液压回路、农业机械液压输出端、移动式液压工具的管路连接中都有广泛应用，能够在不借助额外工具的前提下完成管路的接通与断开，大幅减少管路拆装的作业时间，同时避免常规螺纹接头拆装过程中出现的密封带缠绕不均、螺纹咬合磨损、密封面磕碰泄漏等常见问题。接头一端采用标准BSP英制管螺纹连接结构，外六角的夹持位完全适配常规开口扳手的操作空间，安装时可以直接卡在对应规格的扳手上施加扭矩，不会出现夹持打滑损伤接头外表面的问题，螺纹段的长度也充分考虑了常规液压阀块、管路端板的壁厚，安装后不会出现螺纹旋入过短导致的密封失效，或是旋入过长顶碰阀块内部流道的问题。接头的插接端采用了钢珠锁紧结构，内部均匀布置的锁紧钢珠在对接公头时会自动卡入公头的环形锁紧槽内，即使管路内存在额定工作压力下的液压冲击，也不会出现接头意外脱开的情况，插接端的多层密封槽分别布置了径向密封与端面密封结构，对接完成后可以同时承受径向的管路振动与轴向的压力冲击，不会出现渗漏问题。接头的外表面做了防锈处理，能够适应车间内的切削液飞溅、户外作业的雨水侵蚀等常规工况，不会短时间内出现锈蚀导致插接卡滞的问题。建模过程中完全还原了接头内部的流道尺寸，通径与1英寸管路的通流能力完全匹配，不会出现接头处通径缩小导致的局部压力损失过大、系统发热的问题，接头的整体外形轮廓也充分考虑了管路布置的安装空间，插接操作时不需要额外预留过大的操作空间，在密集布置的液压阀组周边也能顺利完成对接操作。接头尾部的螺纹与主体的同轴度控制在合理公差范围内，安装后不会出现管路偏斜导致的附加应力，长期带压工作也不会出现接头根部断裂的问题。
