1/2BSP外螺纹液压管路快插接头结构

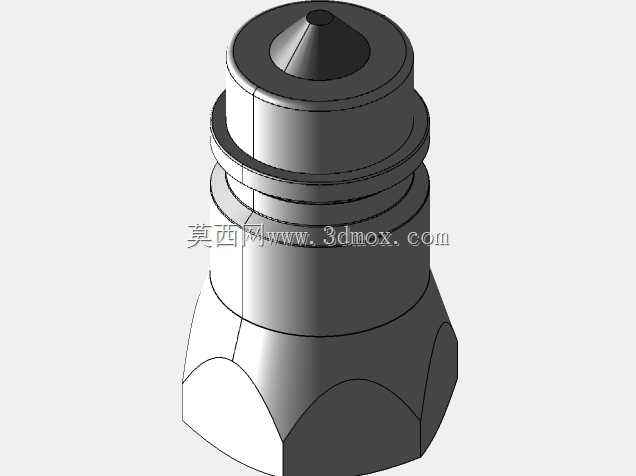

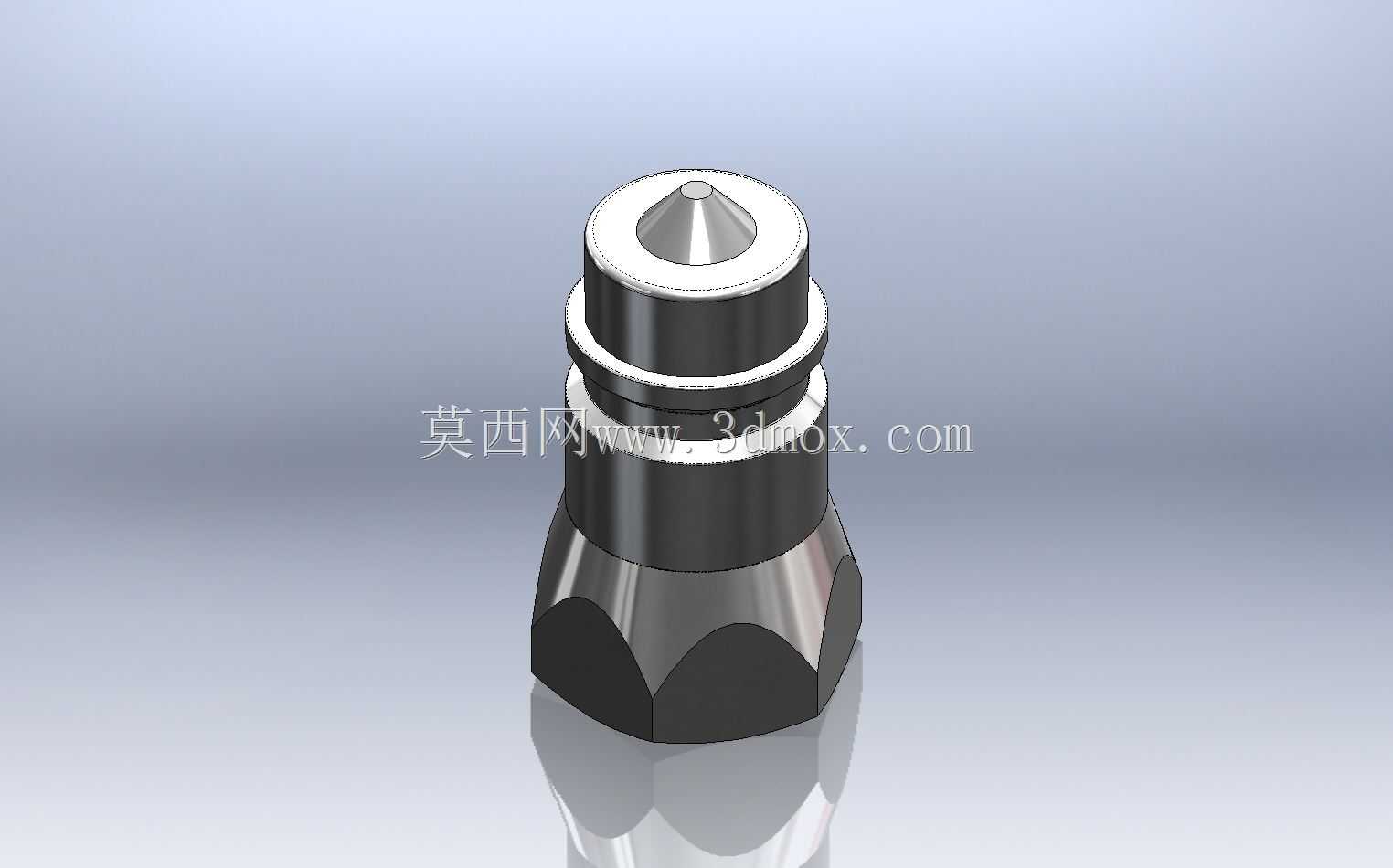

这款1/2BSP规格的快速连接器，主要面向中低压液压管路、气动输送回路的快换连接场景，在机床液压站、小型工程机械液压支路、注塑机冷却油路、气动工装夹具供气管路中都有广泛应用，能够在不借助额外工具的前提下完成管路的通断操作，大幅缩减设备维保、管路改接的停机耗时。接头下部采用六角结构设计，对边尺寸适配常规活动扳手、开口扳手的夹持范围，安装时可以稳定施加扭矩，避免拧紧过程中接头本体打滑损伤外螺纹，螺纹端采用标准1/2BSP管螺纹，密封锥度符合通用管路连接标准，搭配对应密封件即可实现可靠的静密封，无需额外加工密封面。接头中部设计有两道环形卡槽，用于和配套母头的钢珠锁紧结构配合，插入母头后钢珠自动卡入卡槽实现轴向定位，可承受管路工作状态下的轴向拉脱力，避免带压运行时接头意外脱开引发介质泄漏。上部的锥形导向头做了圆弧过渡处理，插入母头时可以自动校正同轴度偏差，即使在视线受限的设备内部安装位置，也能快速完成对接操作，导向头顶端的平面结构可在对接到位后顶开母头内置的单向阀芯，同步打通管路介质通路，断开时母头阀芯自动复位封闭管路，减少介质泄漏量。整体外形采用阶梯轴式结构，最大外径处预留了足够的扳手操作空间，安装时不会和周边管路、阀块产生干涉，接头外露表面做了防锈处理，可适配常规矿物液压油、压缩空气等通用工业介质的工作环境，建模过程中对螺纹收尾、卡槽圆角、六角棱边倒角都做了符合加工工艺的处理，没有出现工艺无法实现的尖锐棱角或者不合理壁厚，结构强度满足16MPa以下工作压力的使用要求，可直接用于管路系统的装配干涉校验、备件选型的三维匹配，也可作为快换类接头设计的参考结构，帮助设计人员快速完成管路布局的三维搭建，减少重复建模的工作量。
