1/2英寸BSP内螺纹液压快速接头结构

　　在液压站配套管路、注塑机周边油路口、小型液压机具的外接管线场景里，这类1/2英寸BSP规格的快速接头是管路拆装环节里最常用的连接件之一，日常设备维保、工装夹具换型、移动液压工具接驳的场景里，不用额外工具就能完成管路的通断操作，能大幅缩短管路拆装的停机时间，也能避免常规螺纹接头反复拆装带来的螺纹磨损、密封失效问题。

　　从结构设计来看，这款接头采用了单向阀内置的结构逻辑，接头断开状态下，内部的阀芯会在弹簧预紧力作用下顶住密封端面，自动截断管路内的流体通路，避免管路里残留的液压油外泄，既减少了液压介质的浪费，也能避免油液污染车间作业地面；当公母接头对插到位时，两端的阀芯会互相顶开，让管路内部形成完整的通流通道，流体可以顺畅通过，通流截面的尺寸匹配1/2英寸管路的通径要求，不会因为接头的存在造成过大的流阻损失，适配常规中低压液压系统的流量需求。

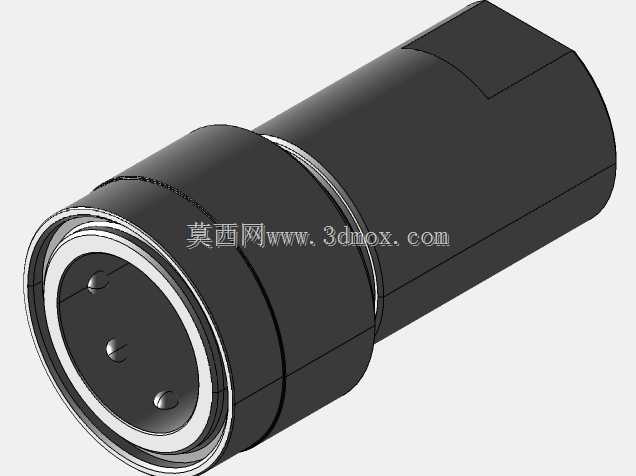

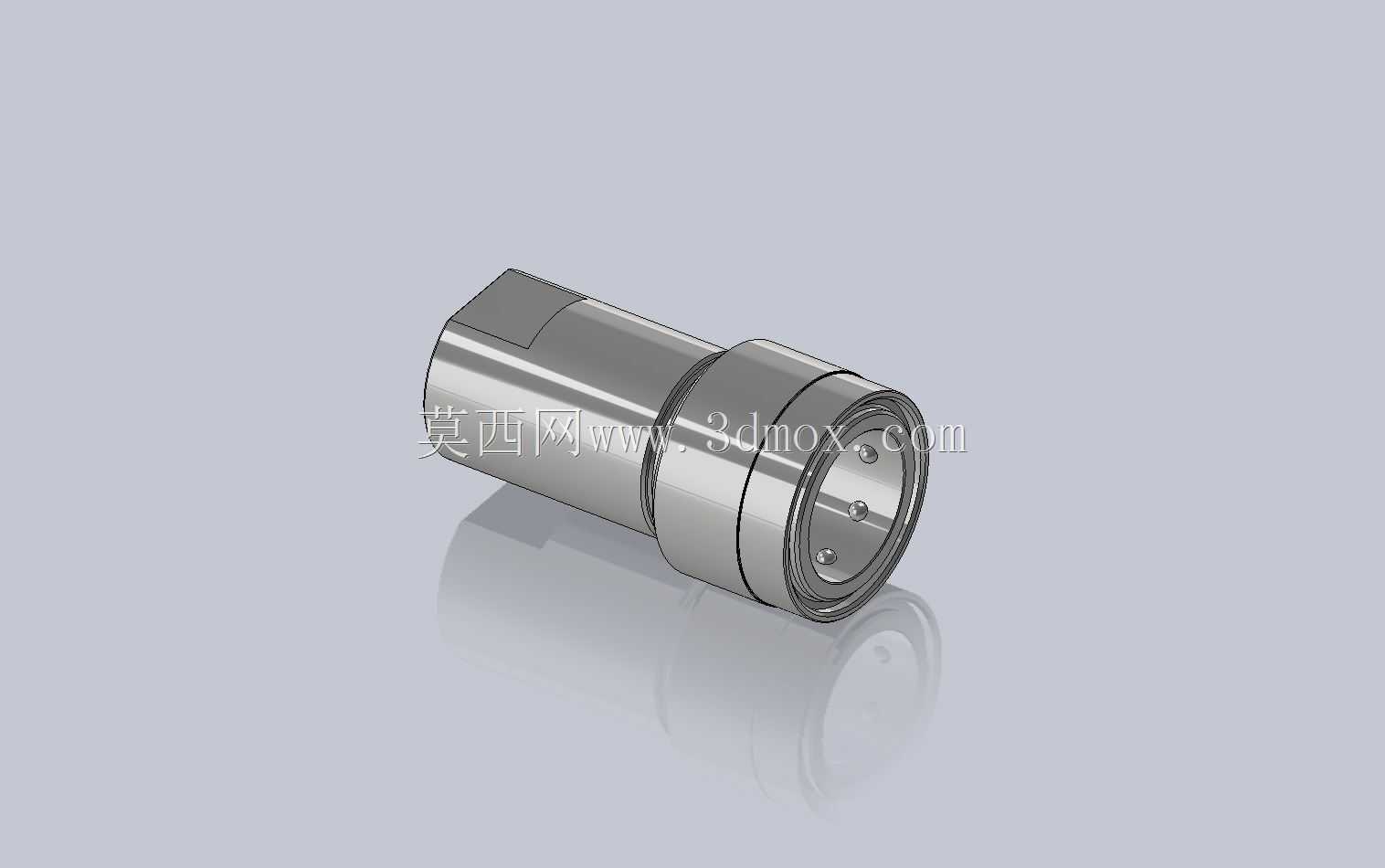

　　外形上接头整体采用圆柱式结构，一端是标准的1/2英寸BSP外螺纹连接端，加工有标准的管螺纹牙型，安装时可以直接拧入对应内螺纹的阀块、油路块或者管路接头上，螺纹根部预留了密封件安装槽，可以搭配组合密封垫或者O型圈实现端面密封，避免螺纹连接处的渗漏；接头的插拔操作段设计有防滑的滚花结构？不对，这款模型的插拔段是光滑圆柱配合面，配合面采用精密间隙配合，外侧的锁紧套在对接到位后会自动卡入公接头的环形卡槽里，防止管路带压工作时接头意外脱开，需要断开时只要把锁紧套往母接头方向拉动，就能解除卡扣锁定，轻松把两端接头分开。

　　安装边界上，这款接头的外径尺寸控制在适配1/2英寸管路的常规安装空间里，螺纹端的拧紧长度符合BSP管螺纹的标准旋合长度要求，安装时不需要预留过大的操作空间，在排布密集的阀组周边也能顺利完成安装；对接时公母接头的对插深度有明确的到位标识，插装到位时会有清晰的卡扣卡合反馈，不需要额外测量就能确认连接到位，避免因为插装不到位造成的渗漏或者脱开风险。

　　实际选型使用时，这类接头要匹配对应压力等级的液压系统，常规工况下适配矿物液压油的工作介质，工作温度范围覆盖常规车间的环境温度要求，接头的金属本体采用碳钢材质做表面防锈处理，内部密封件采用耐油橡胶材质，能长期在液压油环境下工作不出现溶胀、老化失效的问题。在管路排布时，这类快速接头通常布置在需要经常拆装的管路节点位置，比如液压站和主机之间的连接管线、可更换工装的油路接口、移动液压设备的外接油口位置，相比传统的螺纹硬连接，快速接头的存在让管路拆装不需要反复拧动螺纹，也不会因为拆装时的管路转动造成其他管路部件的扭曲受力，能有效延长周边管路的使用寿命。

　　建模过程中，这类接头的结构重点要还原内部阀芯的配合关系、锁紧钢珠的安装位置、密封槽的尺寸精度，还有BSP螺纹的标准牙型参数，因为BSP管螺纹是55度牙型的圆柱管螺纹，和常见的NPT锥管螺纹有明确的参数区别，建模时不能混淆螺纹参数，否则会出现实际安装时螺纹无法匹配的问题；另外接头内部的流道要做平滑过渡处理，避免出现直角台阶造成的流阻增大，实际生产中这类流道的加工也是采用成型刀具加工，保证内壁光滑无毛刺，减少液压油流动时的紊流和压力损失。

　　在设备日常维护中，这类快速接头的对接端面要注意避免磕碰，如果密封端面出现划痕、凹坑，就会造成接头连接后的密封失效，出现渗漏问题，长期不用时要配套对应的防尘帽盖在接头端面上，避免灰尘、铁屑进入接头内部，损坏阀芯密封或者造成流道堵塞。很多现场液压系统的渗漏故障，往往都是因为快速接头的密封面被杂质划伤，或者内部弹簧疲劳失效造成阀芯复位不严，所以建模时还原内部弹簧的预紧行程、阀芯的移动行程也很重要，这些参数直接决定了接头的通断可靠性和密封性能。
