直杆穿曲线孔视觉错觉益智摆件

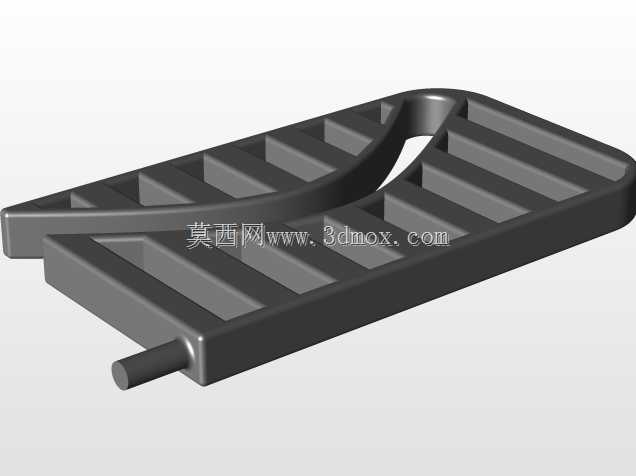

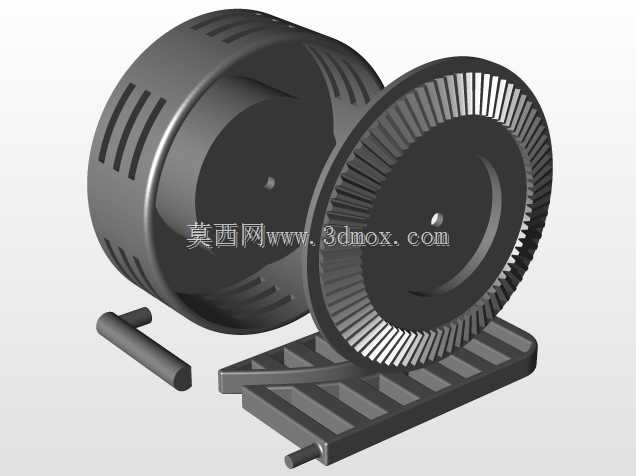

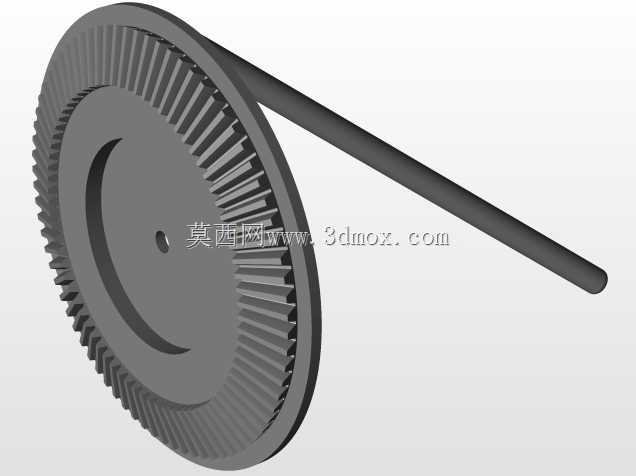

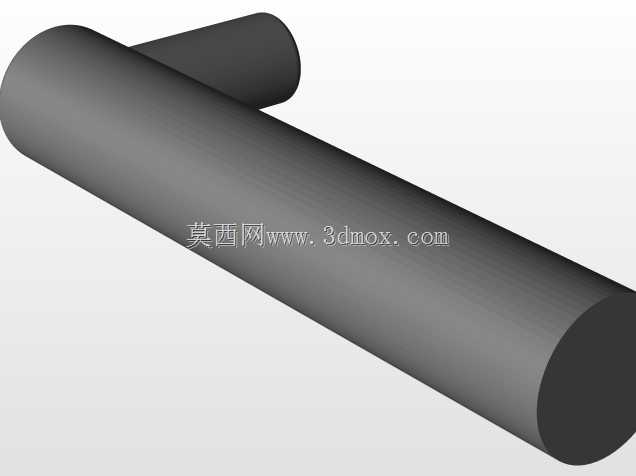

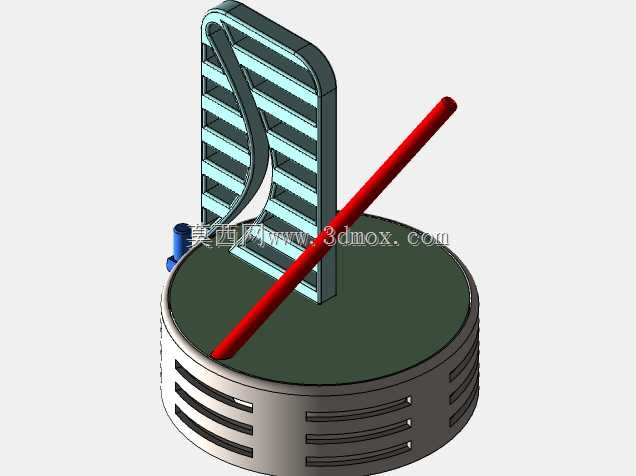

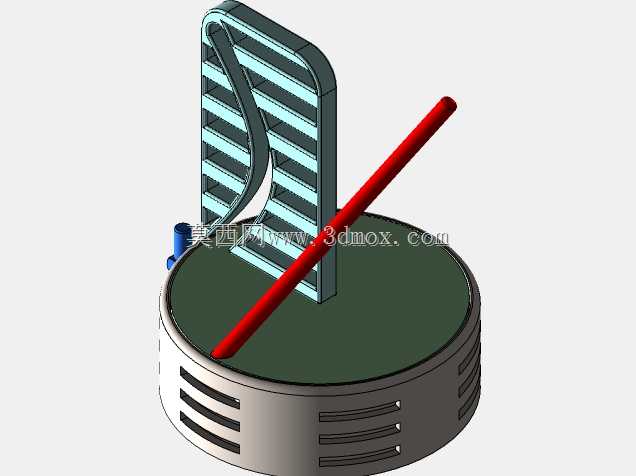

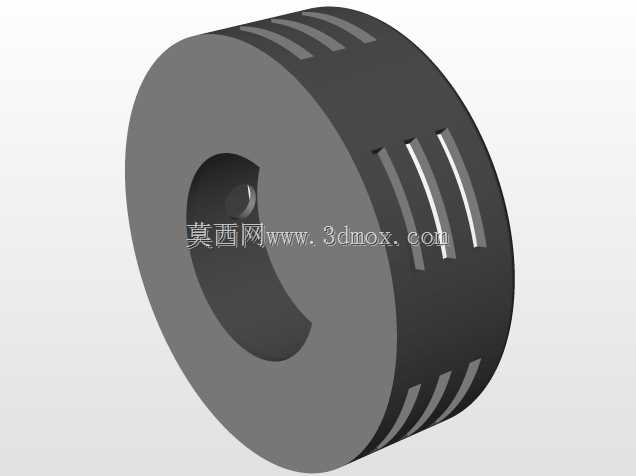

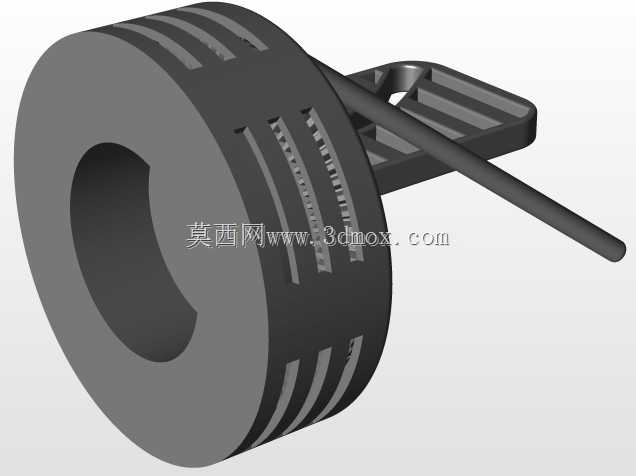

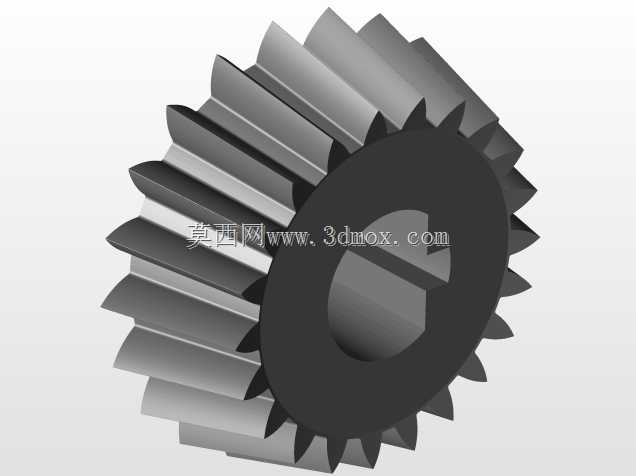

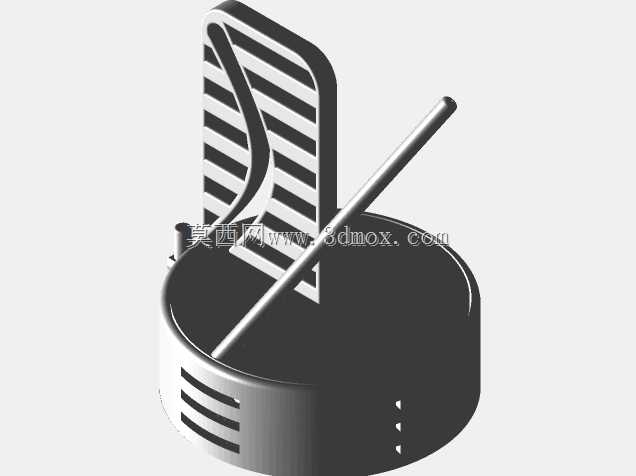

这款结构件核心是利用视觉错位原理打造的趣味互动装置，主体采用圆柱底座搭配立式栅格架的组合结构，底座直径控制在120mm范围内，整体高度不超过180mm，放置在桌面时不会占用过多操作空间，底座侧面预留的横向槽位既可以作为内部传动结构的散热通道，也能作为手持施力的防滑结构，方便使用者转动底座调节栅格架的内部角度。装置内部搭载了小型齿轮传动组，转动底座时，栅格架内部的曲线孔道会同步发生角度偏转，从正面固定视角观察时，笔直的红色圆杆看似无法穿过栅格架上的连续封闭空隙，但实际随着孔道对位完成，直杆可以顺畅穿过整个架体，打破常规视觉认知。这类结构目前主要应用在益智教具、桌面解压摆件领域，在青少年科创教育场景中，可以用来讲解视错觉原理、空间透视关系以及齿轮传动的基础逻辑，相比平面的视错觉图片，实体可互动的结构能让体验者更直观地理解空间角度与视觉成像的关系。设计过程中对原有传动结构做了尺寸压缩，将原本外露的齿轮组全部整合进圆柱底座内部，避免外露传动结构夹手的风险，同时调整了曲线孔道的曲率参数，让直杆穿过时的阻尼感控制在合适区间，既不会因为过于松垮失去互动的惊喜感，也不会因为卡滞影响操作体验。栅格架采用等间距排布的横向栅条，单根栅条厚度2mm，栅条间隙控制在8mm，刚好可以容纳直径6mm的直杆穿过，架体顶部做了圆弧过渡处理，没有尖锐棱角，日常把玩时不会划伤手部。底座内部的齿轮组采用模数0.5的小尺寸齿轮，传动比设置为1:3，底座转动120度即可完成孔道的完整对位，不需要整圈转动就能完成直杆穿入的操作，互动流程更顺畅。整个装置的所有零部件都可以通过3D打印制作完成，打印时不需要额外添加支撑结构，栅格架的镂空设计可以减少打印耗材的用量，同时降低打印过程中的翘曲风险，组装时只需要将齿轮组依次卡入底座的定位槽，再将栅格架与顶部齿轮轴过盈配合即可完成装配，不需要额外的粘接剂或者紧固件，后期如果出现零件磨损，也可以单独打印替换损坏的部件，维护成本极低。在桌面文创场景中，这类装置也可以作为特色展示品，放在办公区域供访客互动体验，相比静态的装饰摆件，具备互动属性的结构更能吸引注意力，同时也能体现机械结构的设计巧思。
