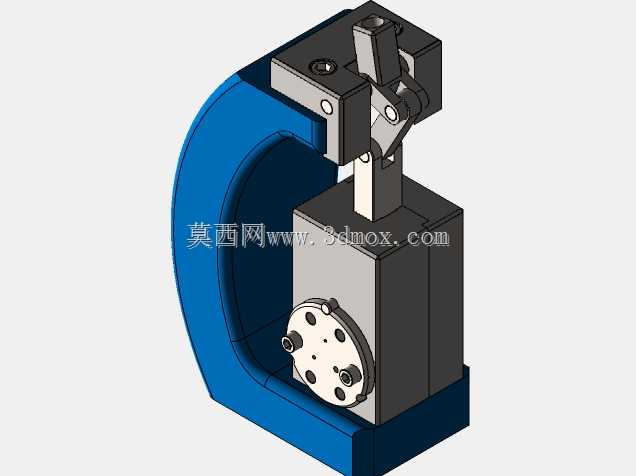

带配置变体的C型架线切割设备结构

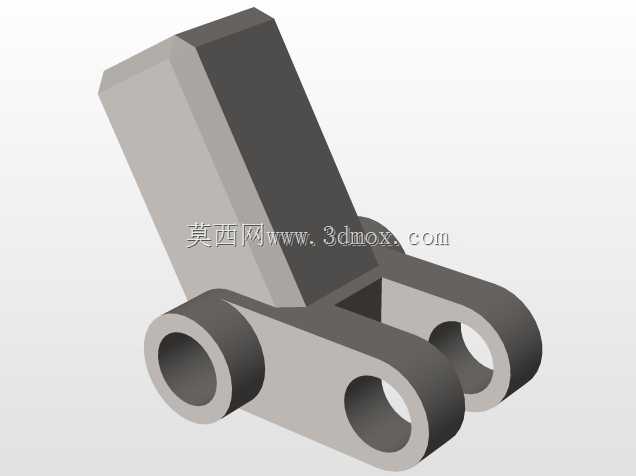

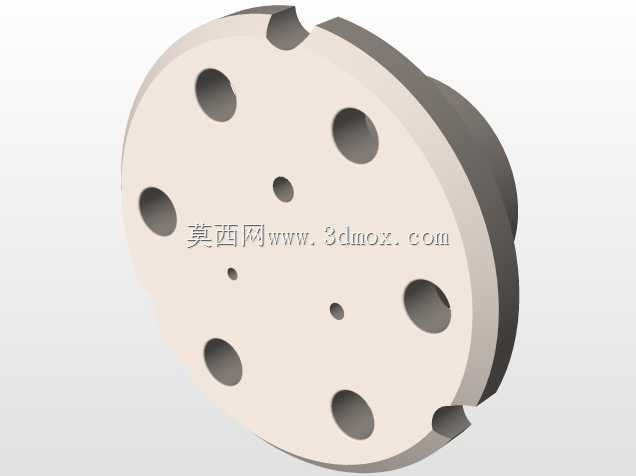

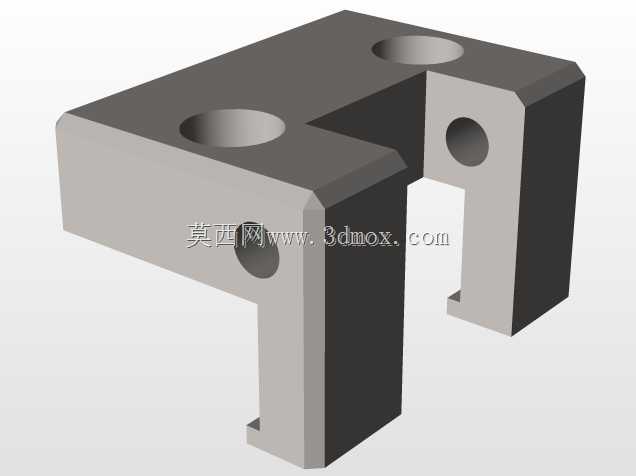

日常做精密五金小件加工、模具镶件割异形轮廓的车间里，这类小型线切割结构常用来做窄空间内的精密切割作业，C型的开式架体能留出足够的上下料操作空间，不用像封闭式机架那样受内腔尺寸限制，装夹带一定高度的异形工件时也不会出现干涉碰架的问题。做这个结构设计的时候，最先敲定的是C型架的刚性边界，毕竟线切割作业时机头的微小振动都会直接反映在切割面的粗糙度上，所以架体的壁厚、转角处的圆弧过渡都做了对应加强，避免走丝过程中出现共振抖纹。上部的走丝调节机构做了多配置的变体设计，通过链接设计表可以快速切换不同张紧轮布局、不同导轮座规格的配置，不用每次改型都重新绘制整套零件，只需要在配置表里切换对应参数就能生成对应规格的装配体，适配不同粗细的钼丝切割需求，从细钼丝割精密小槽到粗丝割厚料都能对应调整结构参数。下部的工作台集成了工件装夹的基准面板，面板上的安装孔位按照通用工装的装夹间距做了排布，不管是用压板压持毛坯还是用专用夹具定位小零件，都能找到对应的固定点位，安装边界上特意留足了工作台前后移动的行程空间，不会因为架体内腔的尺寸限制导致有效行程缩水。建模的时候先从C型架的基体开始绘制，先拉伸出主体的轮廓再做转角的加强结构，之后拆分上下两个安装腔体，上部腔体先做走丝机构的固定座，再装配铰接的张紧调节结构，每个铰接处的配合间隙都按照实际装配公差留了余量，避免建模时零间隙导致实际装配卡滞；下部腔体先做工作台的安装基准面，再装配带定位孔的装夹面板，最后把上下部分和C型架做装配配合，添加配置表的时候把不同变体的零件差异、尺寸参数都录入到设计表中，切换配置时能自动更新对应零件的尺寸和装配关系，不用手动逐个修改。整个结构的走线通道、导轮的安装位都做了防干涉校验，走丝路径上没有突出的结构会刮蹭钼丝，张紧机构的调节行程也做了限位设计，调整钼丝松紧的时候不会出现超行程脱落的问题，日常维护时拆换导轮、调整张紧度都不用拆解主体架体，只需要松开对应位置的紧固件就能操作。
