互锁链环编织镂空网格结构件

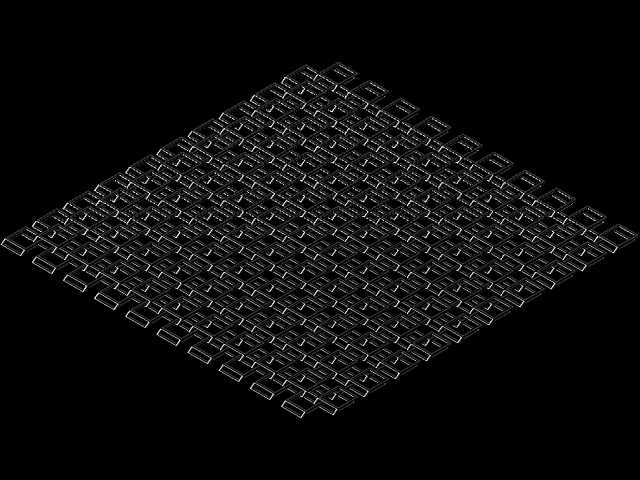

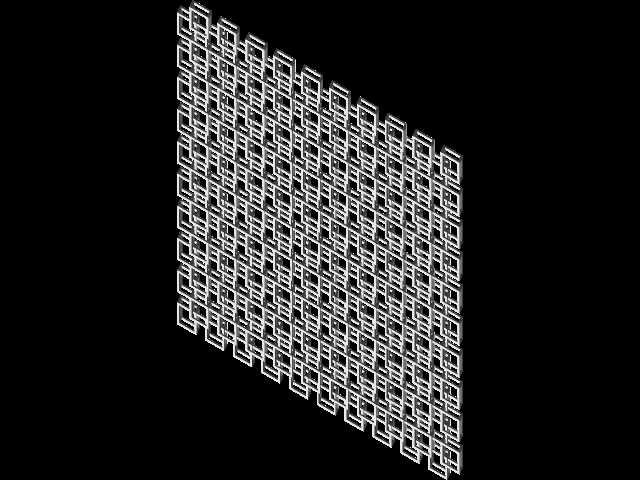

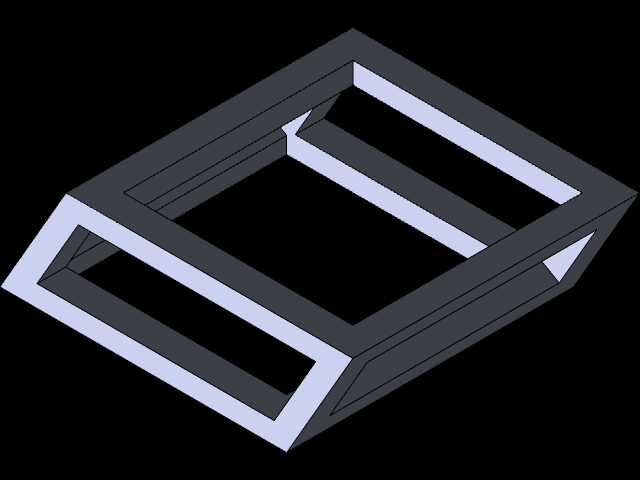

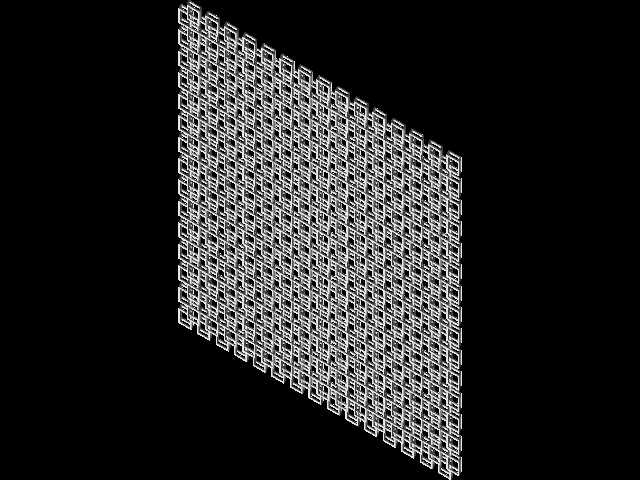

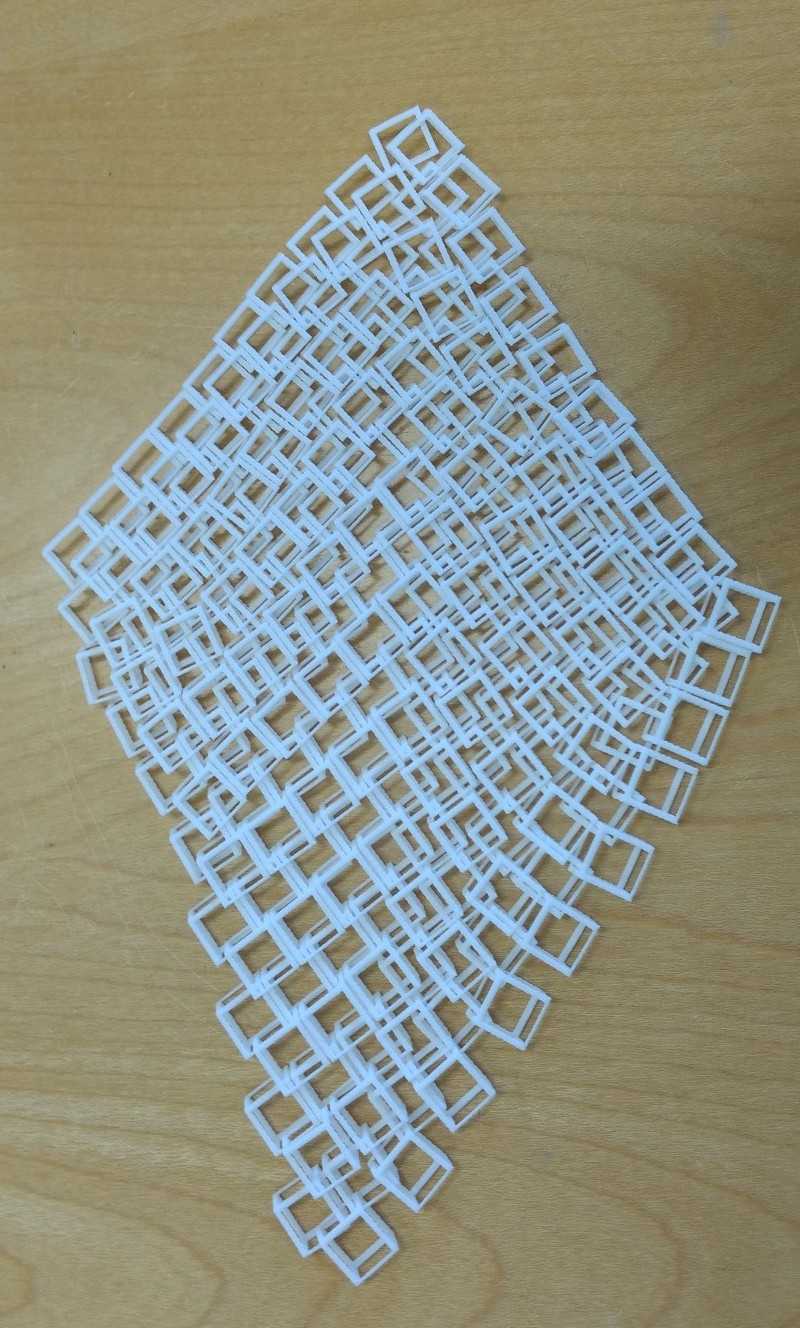

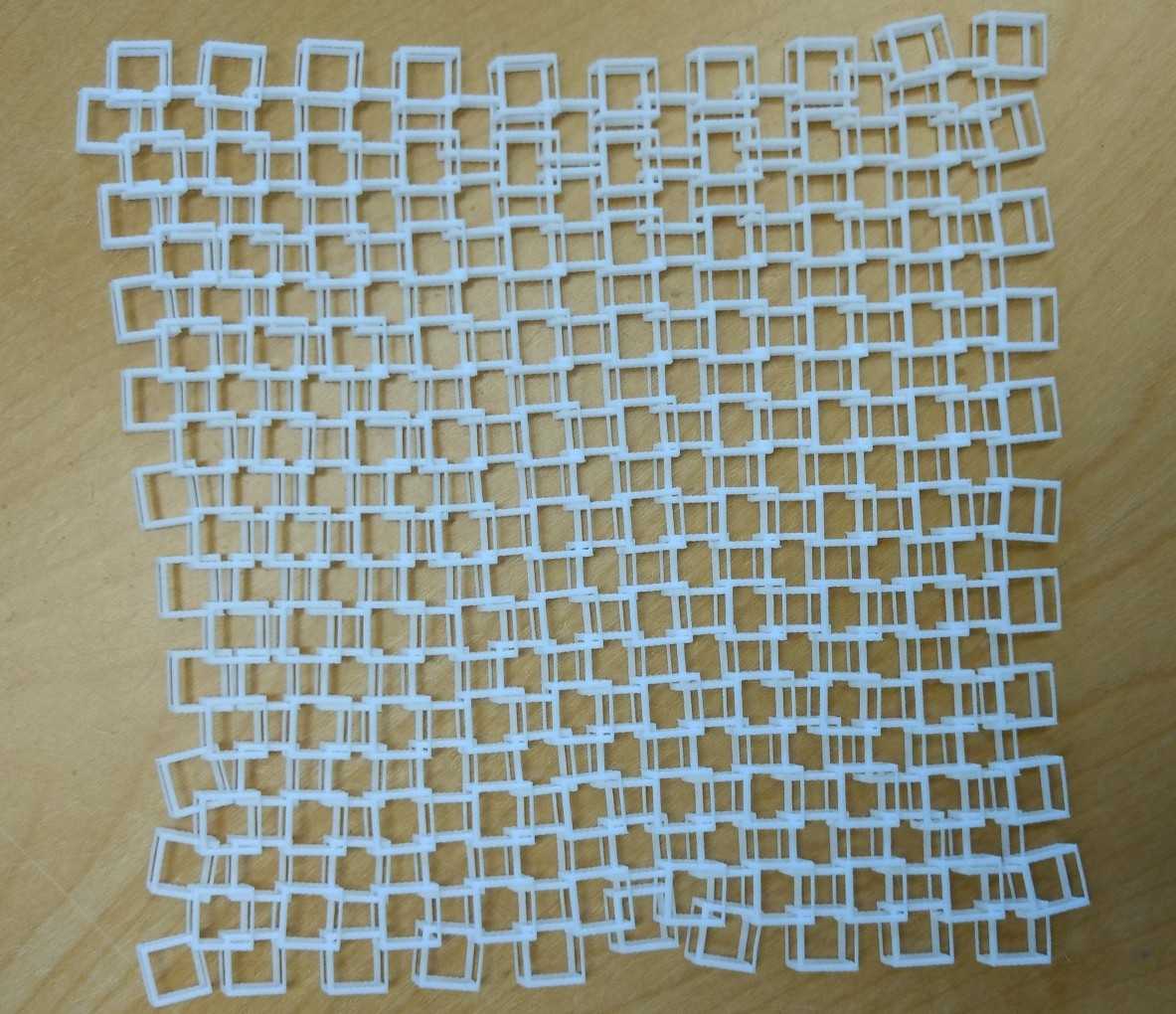

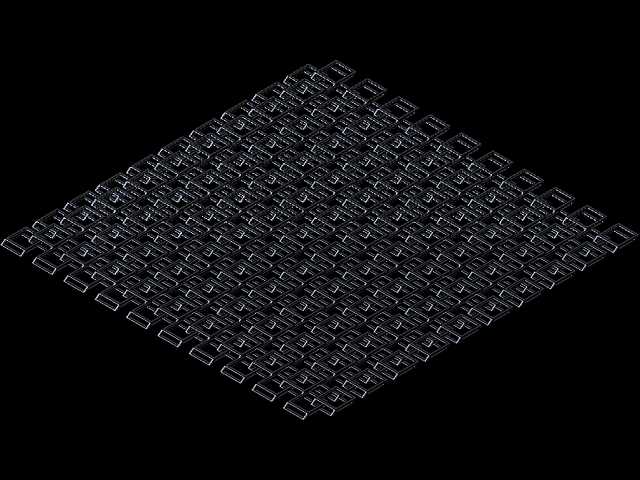

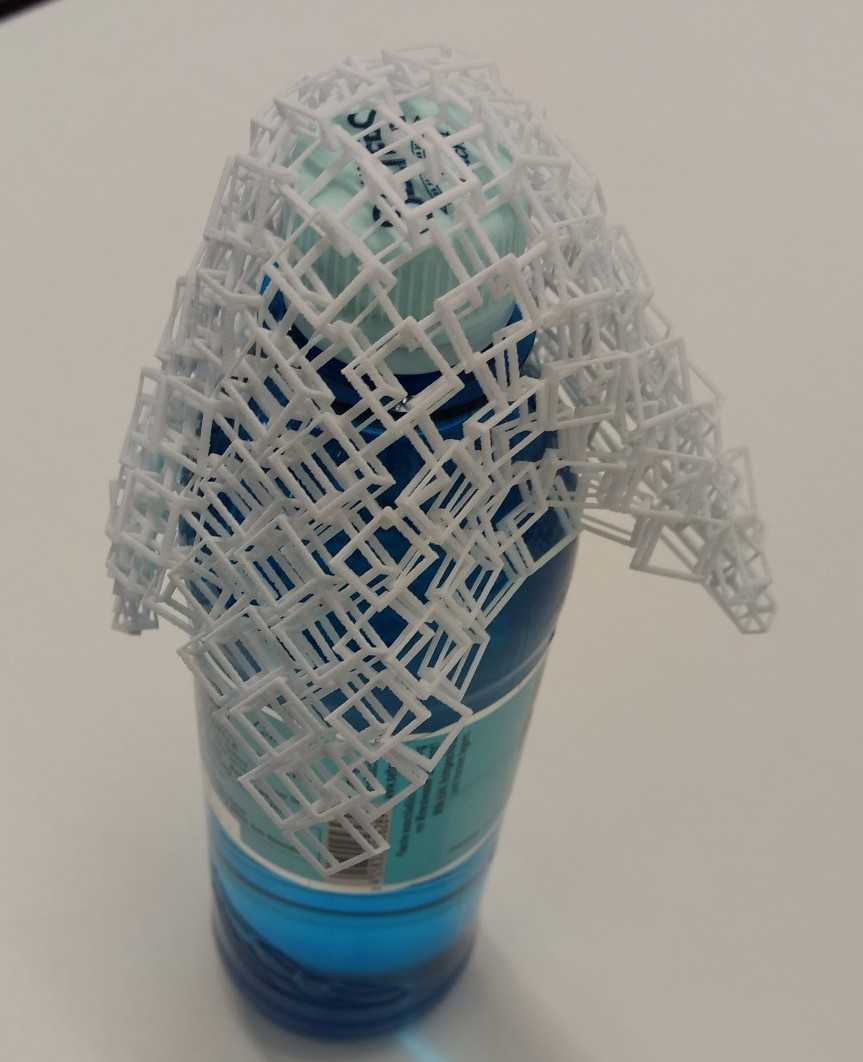

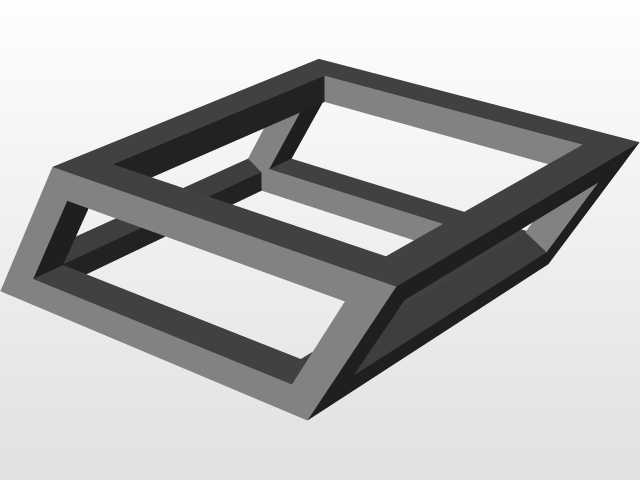

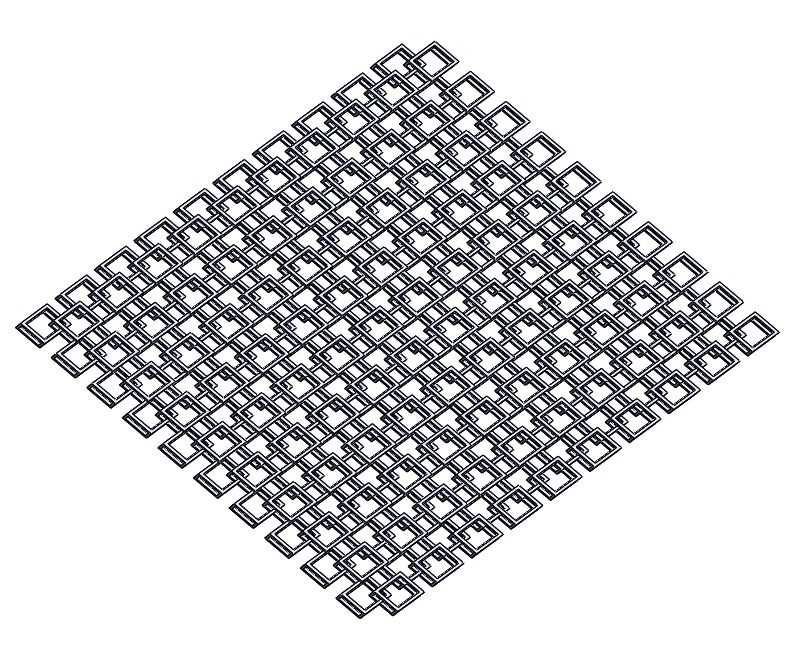

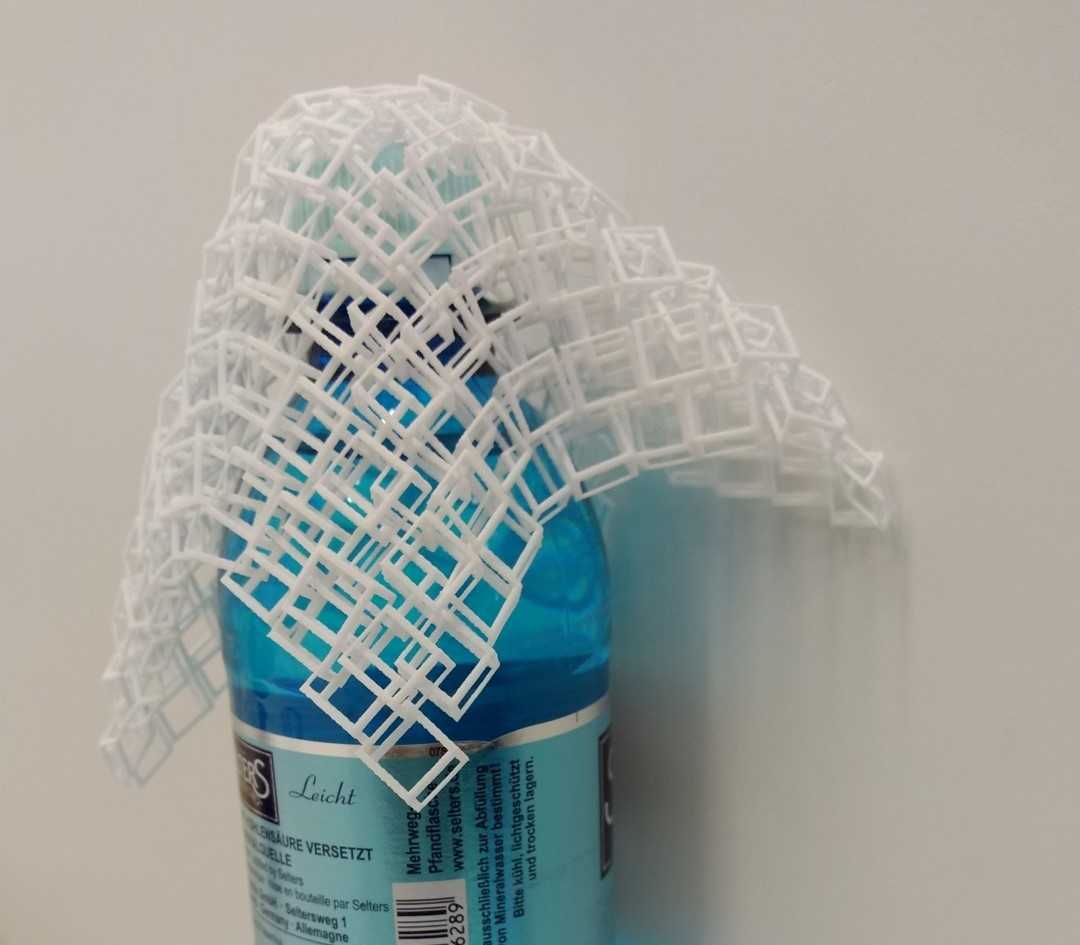

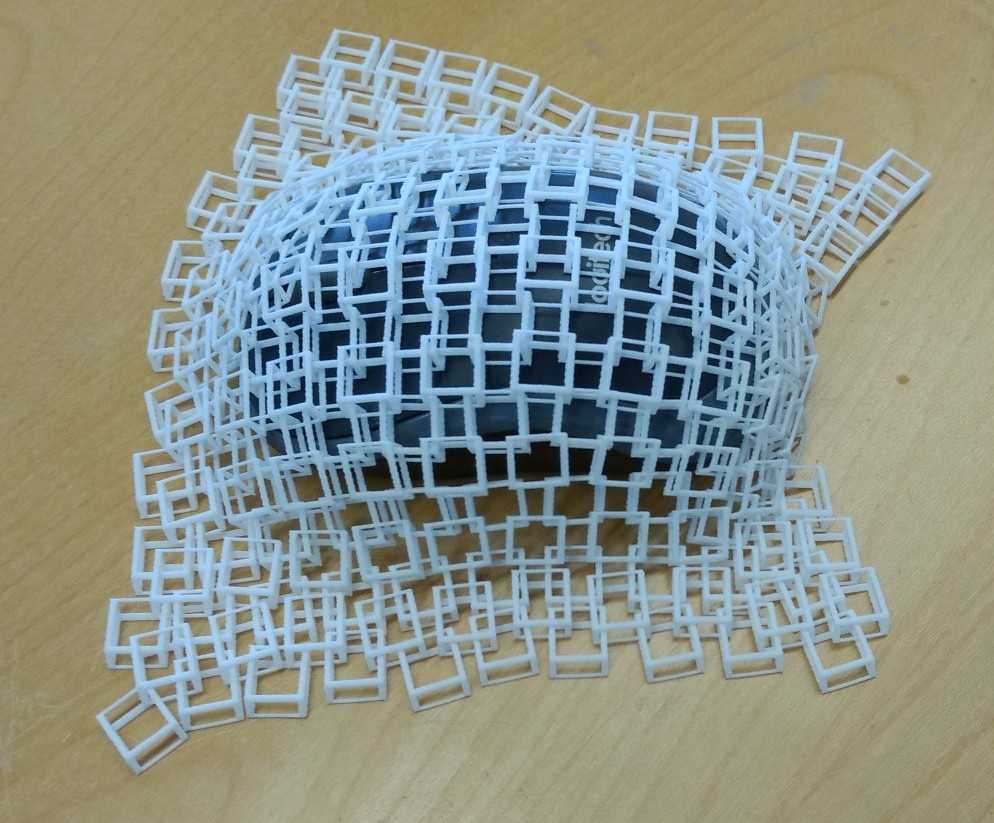

本次设计的互锁链环编织镂空网格结构，最初的需求场景来自3D打印创意手作与轻量化装饰构件领域，日常可作为桌面创意摆件、文创装饰衬板、轻量化承托垫片使用，也可通过调整单元尺寸适配不同的装饰场景，比如作为墙面装饰挂片、手办展示台的防滑衬层，或是小型收纳盒的镂空隔层。从结构特性来看，该网格采用连续互锁的方形链环单元编织成型，每个单元的链环与相邻四个方向的链环形成嵌套互锁结构，没有额外的粘接或拼接点位，整体成型后具备一定的柔性形变能力，不会像实心板材那样受外力冲击就出现脆裂，同时镂空率超过七成，整体重量极轻，耗材用量远低于同尺寸实心板材。设计过程中最先确定的是单元链环的截面尺寸，考虑到FDM3D打印的最小成型壁厚要求，链环的杆径设置为1.2mm，既保证打印过程中不会出现断丝、塌边的问题，也能让单个链环具备足够的结构强度，不会在轻微弯折时出现断裂。单元链环的外轮廓尺寸设置为8mm×8mm，互锁嵌套的重叠量控制在1.5mm，这个尺寸经过多次打印验证，既不会因为重叠量过大导致打印时出现层间粘连错位，也不会因为重叠量过小导致链环之间脱开，让整体网格失去结构完整性。整体网格的外形边界为正方形，边缘的链环单元做了半环封闭处理，避免边缘出现零散的开口链环导致勾挂、散边的问题，整体外轮廓尺寸可根据使用需求灵活调整单元阵列数量，本次展示的阵列为16×16单元，整体尺寸约128mm×128mm，厚度与链环杆径一致为1.2mm，属于薄型片状结构。从打印适配性来看，该结构无需添加支撑，摆放时直接将平面贴合打印平台即可，所有悬空部位的倾斜角度均大于45度，符合FDM打印的自支撑角度要求，打印过程中不会出现大面积垂丝、塌边的问题，打印完成后无需额外打磨、去支撑的后处理工序，直接取下即可使用。结构的形变特性经过实测，沿平面对角线方向可实现最大15度的弯曲形变，卸载后可完全恢复平整，不会出现永久变形，这个特性让它也可以适配轻微弧面的贴合场景，比如作为弧形收纳盒的表面装饰层，或是圆柱状物件的包裹衬垫。在功能拓展层面，若调整链环的杆径与单元尺寸，还可将该结构应用于不同的场景：比如将杆径提升至2mm，单元尺寸放大至15mm，可作为小型置物架的镂空搁板，具备更好的承托能力；若采用柔性耗材打印，还可作为防滑垫、柔性缓冲垫使用，利用互锁结构的间隙实现形变吸能的效果。设计过程中特意规避了传统网格结构的十字交叉节点，所有连接点位均为链环互锁的嵌套结构，避免了十字节点处的应力集中问题，在受外力拉扯时，应力会沿着连续的链环均匀分散到整个网格面，不会出现单点断裂后整体网格散开的问题。从安装适配角度来看，该薄型片状结构可通过普通胶水、双面胶直接贴合在各类基材表面，也可在边缘预留安装孔位，通过螺丝固定在框架上作为镂空挡板使用，整体厚度仅1.2mm，安装后不会占用过多的空间余量，适配各类对安装厚度有严格限制的场景。
