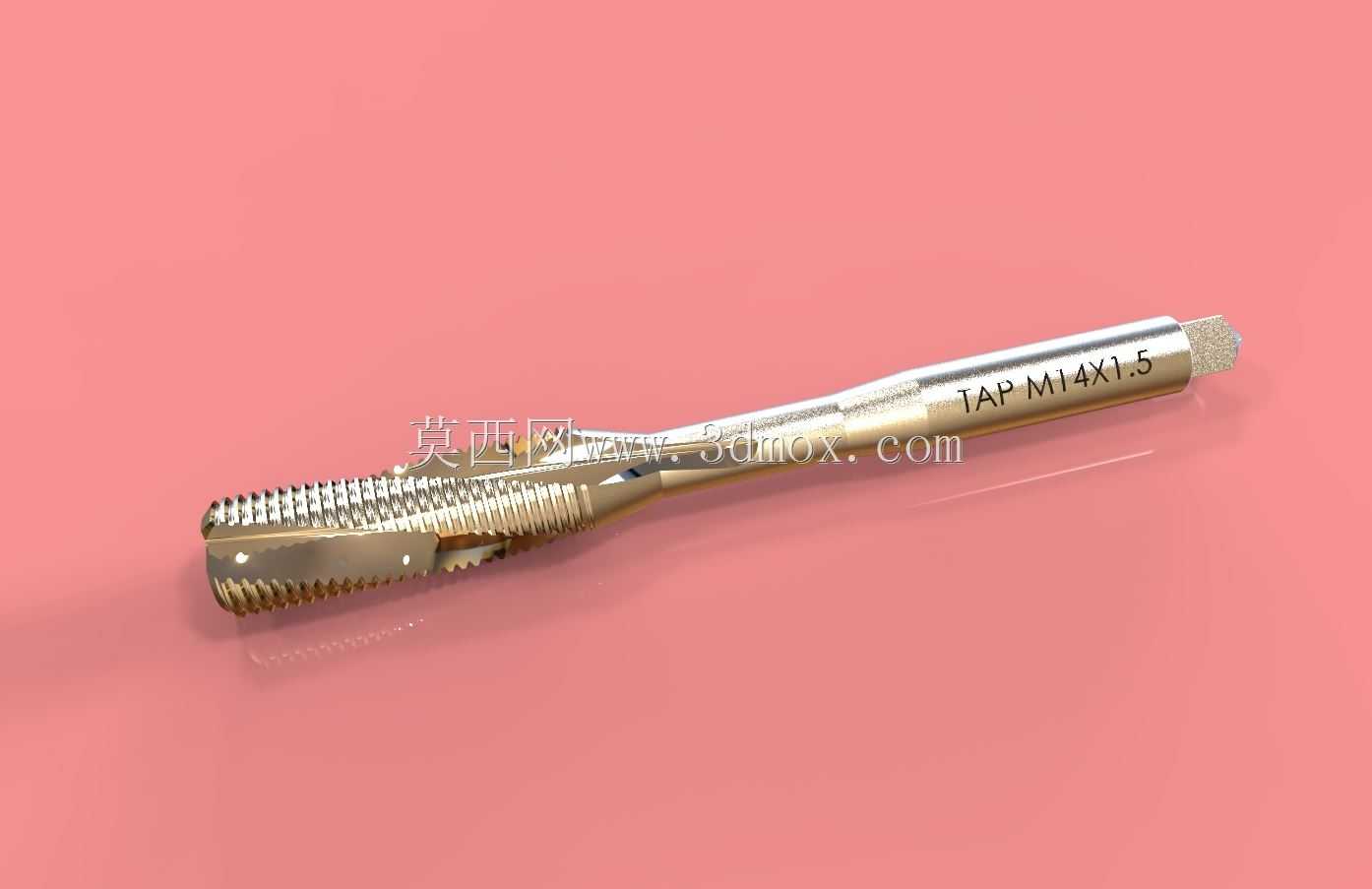

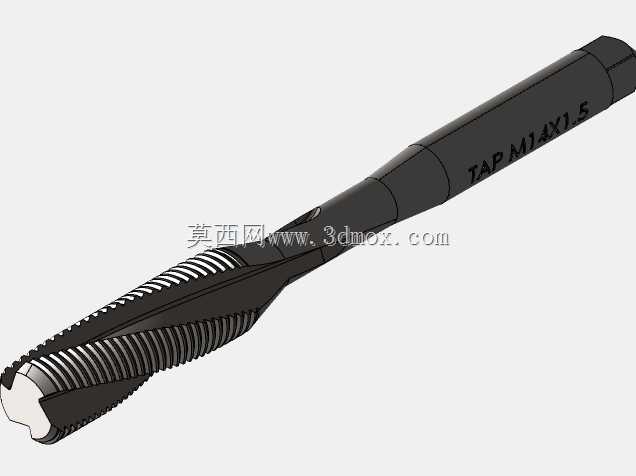

M14x1.5规格细牙螺纹加工用丝锥结构

这款M14x1.5规格的细牙丝锥，是内螺纹加工环节里应用极广的切削刀具，日常在设备维修、五金零部件批量加工、非标工装定制场景中都能见到它的身影。从实际加工场景来看，这类细牙丝锥多用于对螺纹密封性、连接精度要求较高的工况，比如液压管路接头的内螺纹加工、薄壁金属构件的螺纹孔制作，相比粗牙同规格丝锥，它的螺距更小，螺纹牙型更细密，加工后的螺纹连接自锁性更强，不容易出现受振松动的问题。

从结构设计逻辑来看，这款丝锥采用了直槽排屑的基础构型，切削部分的牙型经过逐级锥度过渡，最前端的切削锥会逐步切入工件预制底孔，把每一圈的切削载荷分摊到多个切削齿上，避免单齿吃刀量过大导致崩齿或者攻丝扭矩骤增。丝锥的柄部采用标准方尾结构，能够和手动攻丝的铰杠、机用攻丝的夹头实现可靠装夹，装夹时方尾的四个平面和夹头的锁紧面完全贴合，攻丝过程中不会出现打滑、跟转的问题，能稳定传递攻丝扭矩。

在尺寸边界上，这款丝锥的公称直径严格匹配M14细牙螺纹的大径公差要求，加工出的内螺纹能够和同规格外螺纹实现顺畅旋合，螺纹牙型角符合公制螺纹60度的标准要求，牙顶和牙底的过渡圆弧经过优化，能减少攻丝过程中的应力集中。排屑槽的深度和宽度经过匹配调整，加工钢类韧性材料时，切屑能够顺着直槽顺畅排出，不会在孔内堆积刮伤已经加工好的螺纹表面。丝锥的校准部分带有完整的牙型轮廓，攻丝到设定深度后，这部分结构会对已经切削出的螺纹进行修光，保证螺纹的中径尺寸在公差带范围内，提升螺纹的配合精度。

实际使用中，这类丝锥既可以搭配手动铰杠完成小批量、现场维修类的攻丝作业，也可以装夹在钻床、攻丝机、加工中心上完成批量零件的螺纹加工，针对不同的加工材质，只需要匹配对应的切削液和攻丝转速，就能获得稳定的螺纹加工质量。设计这类丝锥三维模型时，需要严格还原每一圈切削齿的牙型轮廓、排屑槽的螺旋升角、柄部方尾的尺寸公差，保证模型导入CAM软件后能够直接用于加工仿真，验证攻丝过程中是否存在干涉，也能用于工装设计时的刀具空间避让校核，避免实际加工中出现丝锥碰伤工件或者夹具的问题。
