铝型材框架式小型数控加工机床结构

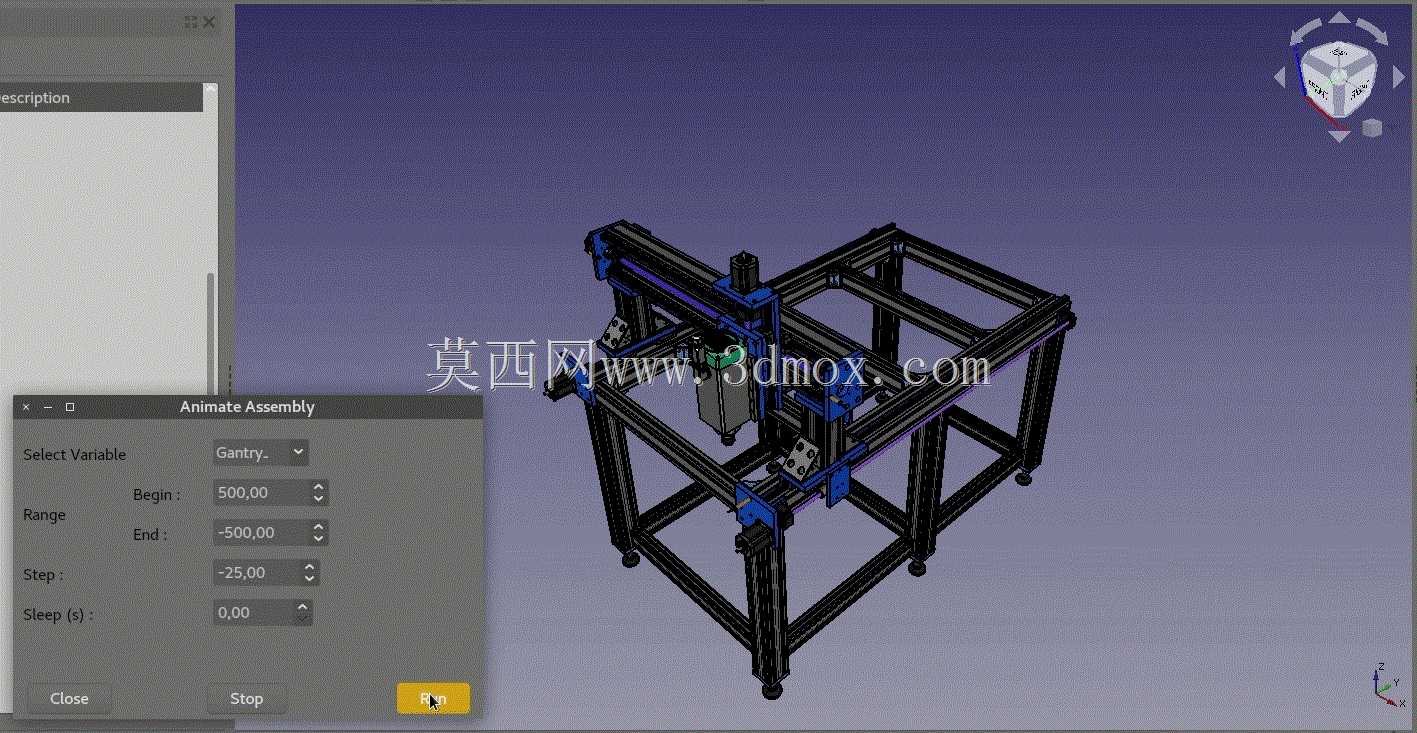

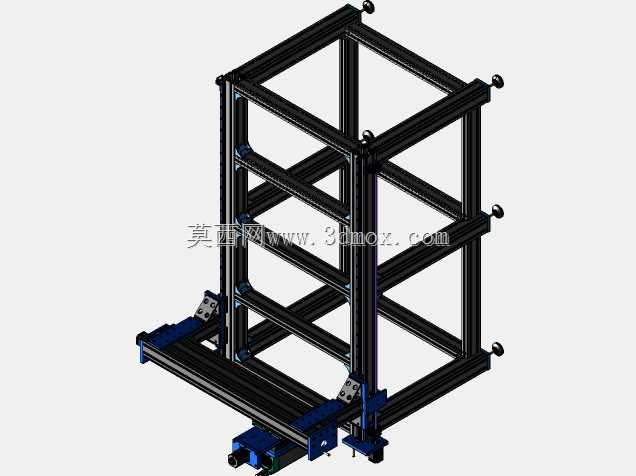

这款采用工业铝型材搭建主体框架的小型数控加工设备，主要面向小尺寸零件的精密铣削、钻孔、轻量雕刻加工场景，常见于个体加工工坊、院校机械实训实验室、产品研发打样车间这类对设备占地要求高、加工载荷不大的应用场景，可适配塑料、软金属、木质板材等多种易切削材质的加工需求。从结构设计逻辑来看，主体框架选用标准欧标工业铝型材搭配配套角件连接，没有采用传统焊接床身的厚重结构，一方面大幅降低了整体自重，便于根据车间布局调整设备摆放位置，另一方面铝型材自带的T型槽结构，可灵活调整各轴安装座、拖链支架、限位开关的固定位置，后续如果需要拓展加工行程、加装辅助工装，不需要对床身进行二次焊接或铣削加工，仅需更换对应长度的型材、调整紧固件位置即可完成改造，适配性远高于传统一体式铸造床身。设备的运动轴采用下层XY轴十字滑台、上层Z轴垂直布置的经典结构，XY轴滑台搭载线性导轨与滚珠丝杠传动组件，滑台安装面与铝型材框架的连接位置设置了可调式垫块，可在装配阶段通过塞尺反复校准导轨平行度、丝杠同轴度，抵消铝型材装配过程中产生的形位公差，保证运动过程的平顺性，避免出现爬行、卡顿问题。Z轴组件通过安装板固定在框架后侧的垂直型材立柱上，可根据实际加工的主轴尺寸、工件装夹高度需求，上下调整Z轴的固定位置，拓展垂直方向的加工空间。从安装边界来看，整体框架采用立方体式笼型结构，底部预留了可调脚轮与支撑脚杯的安装孔位，日常移动设备时可降下脚轮推移，到位后升起脚杯通过支撑脚杯调平设备，不需要额外制作混凝土安装基础，对车间地面的承重要求较低。框架的上层与中层横梁位置预留了电气安装板、走线槽、冷却管路的固定点位，可将驱动控制器、电源模块、开关元件集中布置在框架内部空间，减少外部走线带来的安全隐患，同时避免加工过程中产生的切屑飞溅到电气元件上，降低设备故障概率。在实际使用过程中，这类铝型材框架结构的数控设备，装配门槛远低于传统工业机床，所有连接部件均采用标准紧固件，不需要大型加工设备辅助即可完成整机组装，对于需要自主搭建小型加工设备的从业者来说，可直接参考该结构的型材选型、连接方式、轴系布置逻辑，根据自身的加工行程需求调整各段型材的长度，快速完成定制化设备的搭建。框架的边角位置预留了端盖与防撞胶头的安装位，可避免设备搬运、操作过程中尖锐的型材边角造成磕碰损伤，细节设计充分考虑了小型加工场景下的使用安全性。
