铸铁机架台式数控铣床结构设计

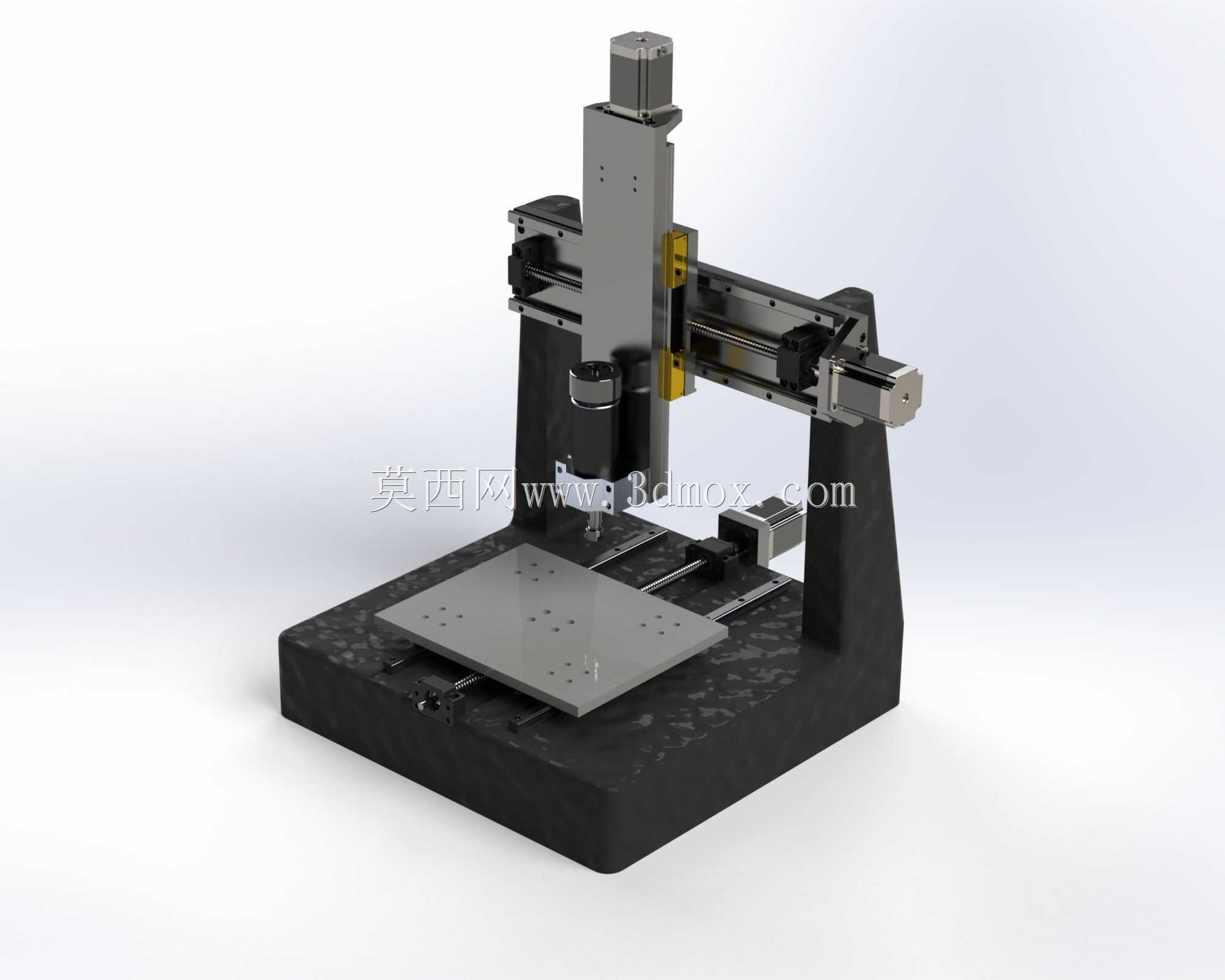

这款台式数控铣床采用整体铸铁机架作为承载基体，在小型加工设备的刚性设计上做了针对性优化，区别于常见铝型材拼接的桌面级加工设备，铸铁材质的阻尼特性能够有效吸收主轴高速运转时产生的振动，降低铣削过程中的振纹风险，更适合小尺寸金属零件的精密加工场景。设备搭载500W主轴单元，可适配不同直径的铣刀、钻头等加工刀具，覆盖软金属、工程塑料等常见工件材料的铣削、钻孔、倒角等常规加工工序，多用于小型加工工坊、个人DIY工作室、院校机械实训实验室等场景，可完成非标小零件的单件或小批量加工，也可用于小型模具的粗加工与半精加工工序。

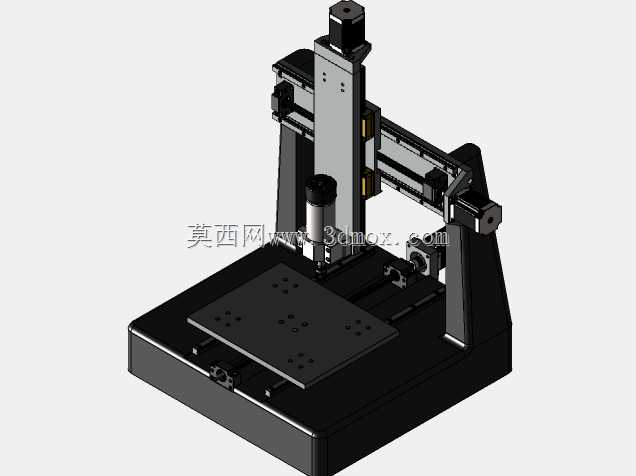

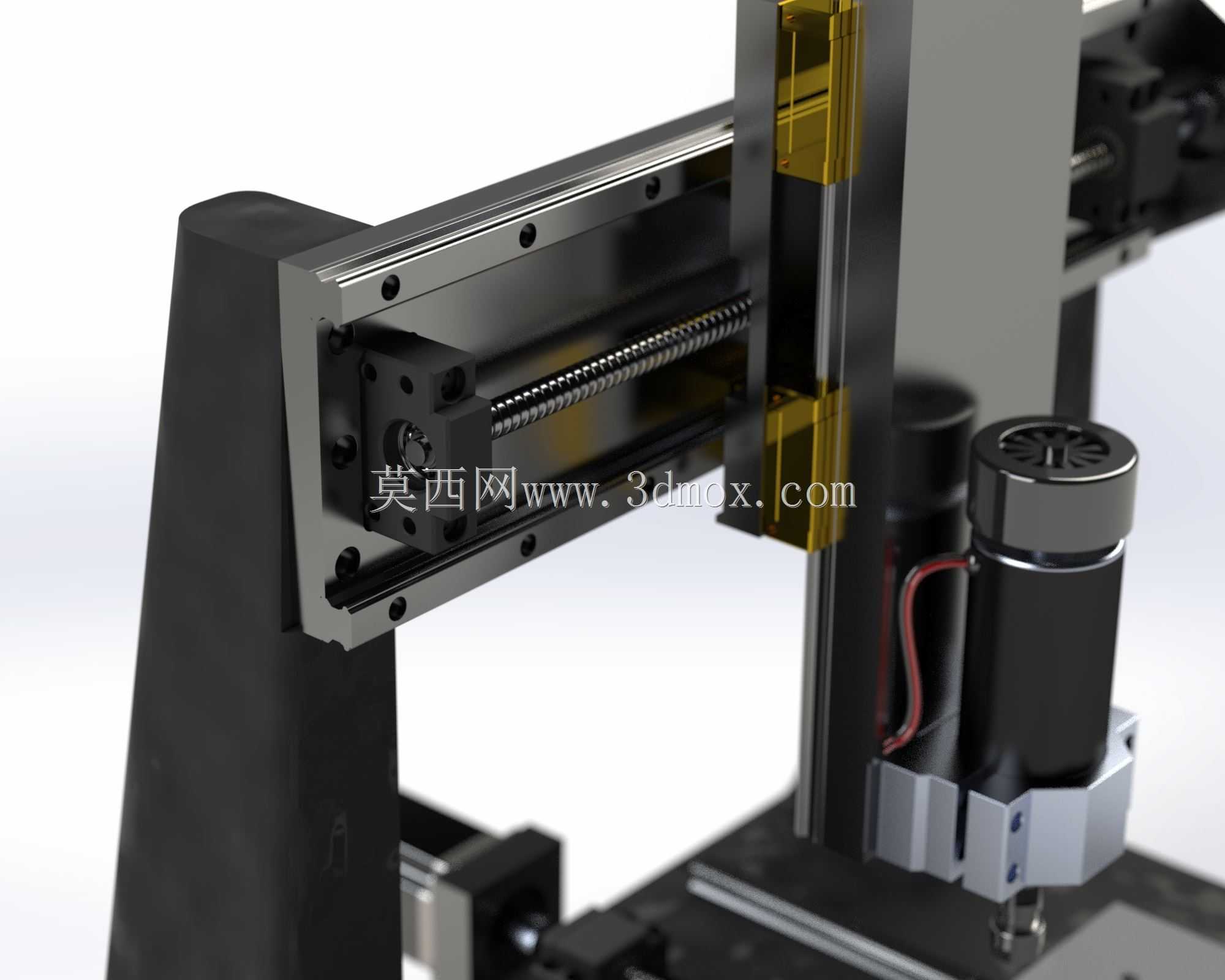

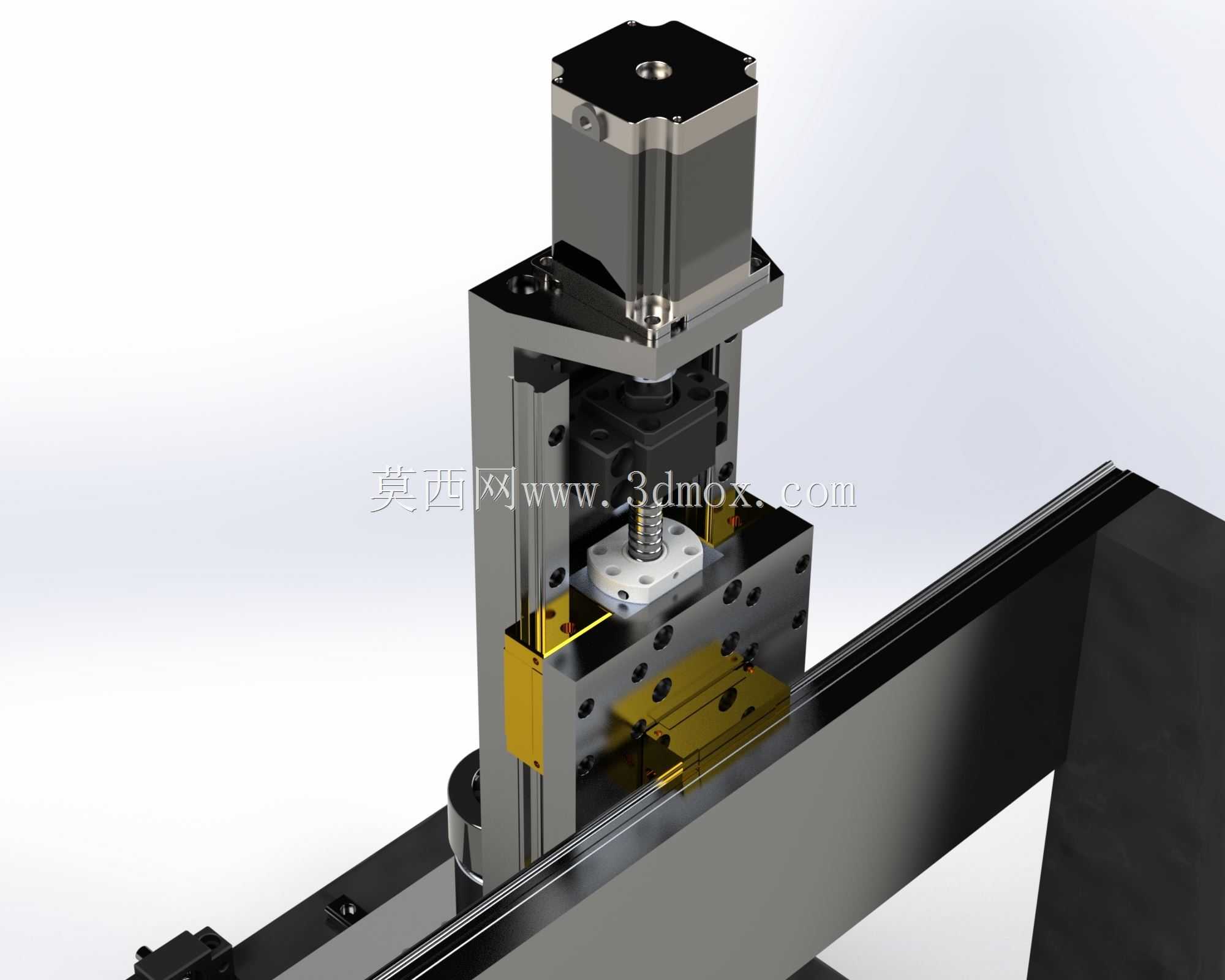

从结构布局来看，设备采用龙门式动梁结构，X轴负责工作台的前后进给，Y轴带动横梁实现左右方向的移动，Z轴搭载主轴完成上下进给动作，三个轴的传动均采用直线导轨搭配滚珠丝杠的组合，在保证进给顺滑度的同时，兼顾了传动精度与重复定位精度。机架底部预留了填充空间，可根据实际加工需求填充环氧花岗岩等阻尼材料，进一步提升整机的稳定性，抑制大切深工况下的机架形变，这一设计也为使用者根据自身加工场景调整设备刚性提供了改造空间。

在安装边界方面，这款台式设备的占地面积远小于工业级立式铣床，可直接放置于标准重型工作台面上使用，不需要额外做设备基础浇筑，车间或工作室的空间适配性更强。工作台面采用带T型槽的平板设计，可通过压板、平口钳等通用夹具完成不同形状工件的装夹，台面的平面度公差按照小型加工设备的常规精度要求设计，能够满足普通民用级加工的精度需求。走线布局上，三个进给轴的线缆均采用拖链收纳，避免进给过程中出现线缆拉扯、磨损的问题，主轴的冷却与供电线路也做了规整排布，减少加工过程中碎屑、切削液对线路的损伤。

设计过程中，针对台式设备的负载上限做了校核，各轴的导轨选型、丝杠导程匹配都对应500W主轴的加工能力做了参数匹配，既不会出现性能冗余导致的成本浪费，也不会因为结构件强度不足限制加工能力。主轴的安装座采用可调式设计，可根据实际使用需求微调主轴的垂直度，补偿装配过程中产生的形位公差，保证加工面的垂直度与平面度要求。设备的各轴限位均设置了硬限位与软限位双重保护，避免进给超程导致的传动部件碰撞损坏，提升设备使用过程中的安全性。
