半剪式定位夹持块结构设计

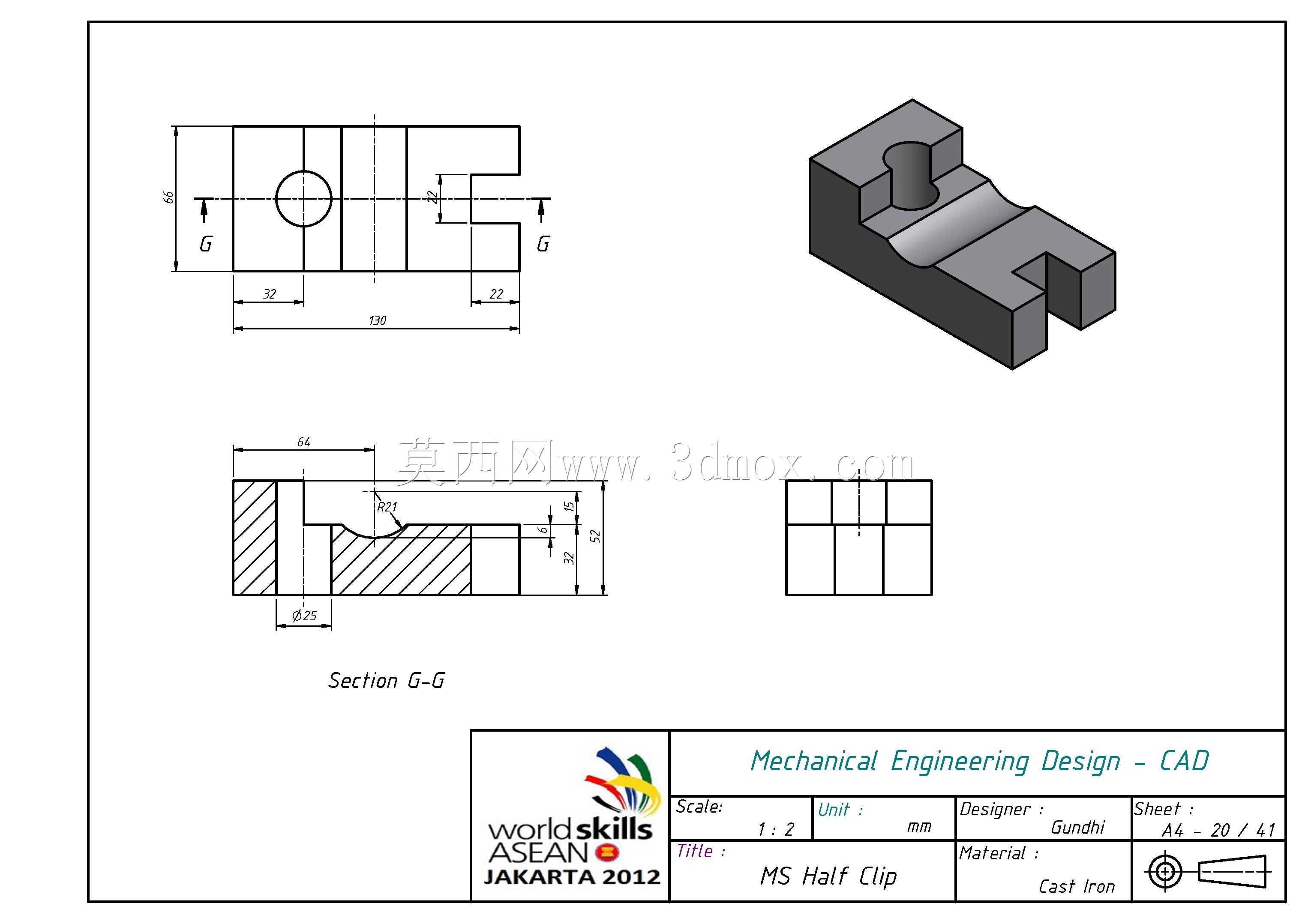

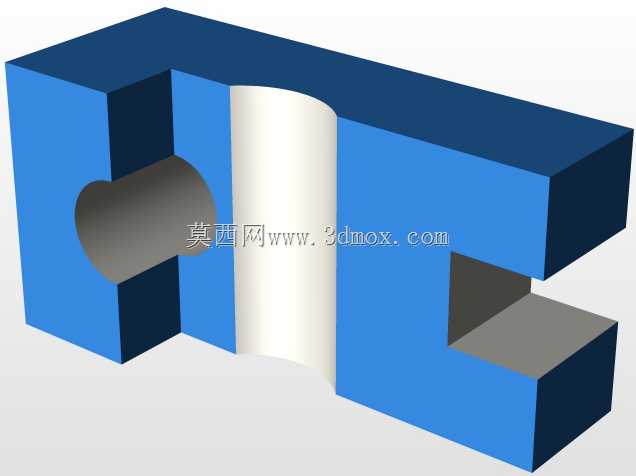

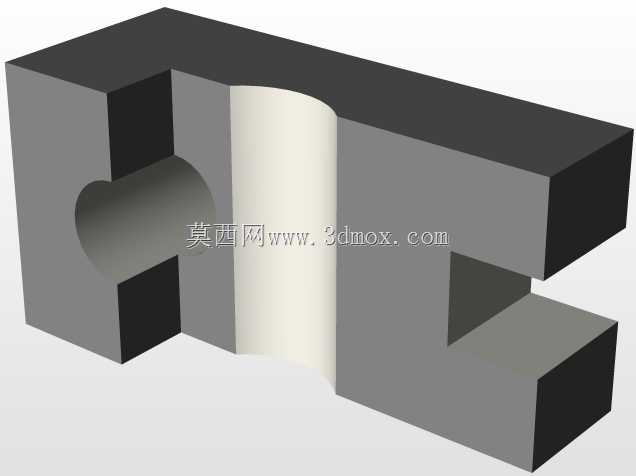

这类半剪结构的夹持定位块，多应用在工装夹具的工位定位环节，也可作为小型工装的承载限位部件，在精密装配、工件夹持工位中承担侧向定位与端面承托的双重作用，区别于常规平口夹持块，其半开放的弧形让位结构，能够适配带圆柱凸台类工件的装夹需求，避免装夹过程中与工件的圆柱特征发生干涉。从结构设计逻辑来看，块体主体采用阶梯式布局，一端设置带半圆让位的凸台结构，预留的圆柱通孔可用于穿装锁紧螺栓，将整个块体固定在工装基板上，通孔的沉台设计能够让螺栓头部完全沉入块体内部，不会突出安装面影响工件放置。块体中部的弧形下凹面是核心的承托工作面，曲面弧度与待夹持工件的外轮廓匹配，装夹时工件的弧形面可完全贴合在该面上，增大接触面积的同时减少局部压应力，避免薄壁工件装夹变形。块体另一端的开槽结构，是为了适配工装的快速锁紧机构，开槽的宽度与锁紧压条的厚度匹配，安装时压条可直接卡入槽内，无需额外调整对位，能够缩短工装换型的调整时间。外形尺寸方面，块体整体长宽高比例控制在3:1:1左右，安装边界需预留至少两倍螺栓直径的侧边空间，避免锁紧时块体边缘出现应力开裂，底部安装面的平面度要求控制在0.02mm以内，保证安装后块体不会出现倾斜，影响定位精度。设计时特意将所有棱边做了0.5mm的倒角处理，一方面避免装配过程中锐边划伤操作人员，另一方面也能减少工件装夹时与块体棱边的磕碰，保护工件表面质量。这类零件在实际加工时多采用45号钢调质处理，工作面做淬火硬化处理提升耐磨性，长期使用后仅需研磨工作面即可恢复精度，维护成本较低，在小型精密工装、非标自动化设备的定位工位中应用十分广泛，能够适配多种不同外形工件的快速装夹需求，减少定制夹具的开发成本。
