镂空网格结构几何圈艺术摆件

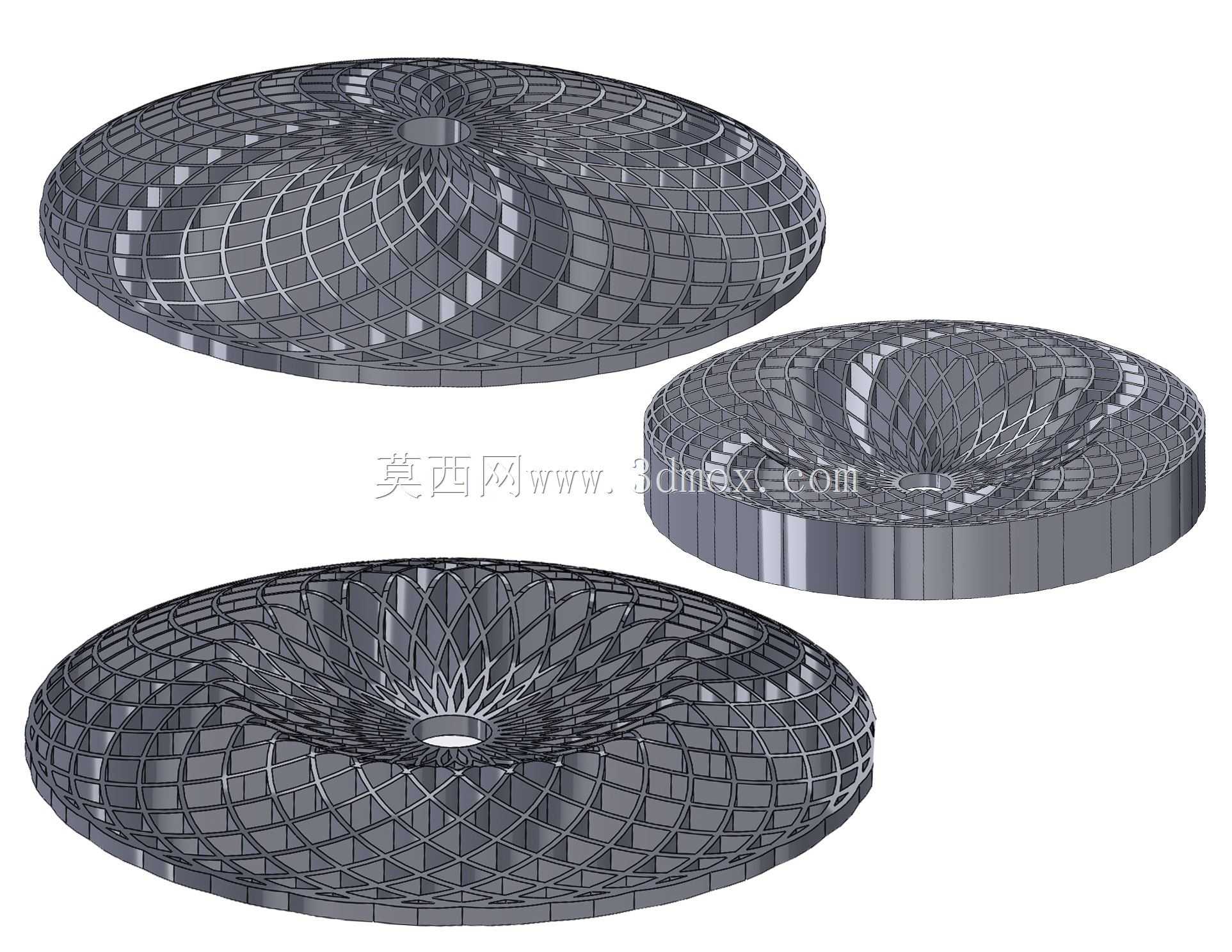

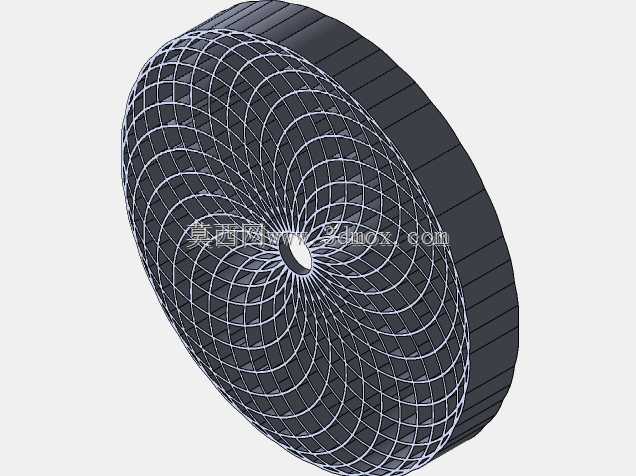

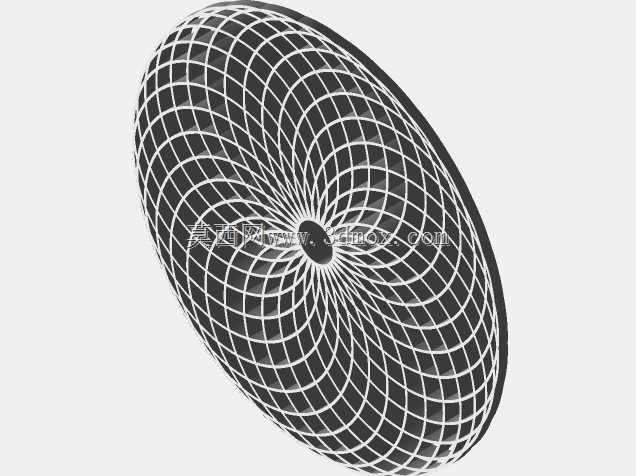

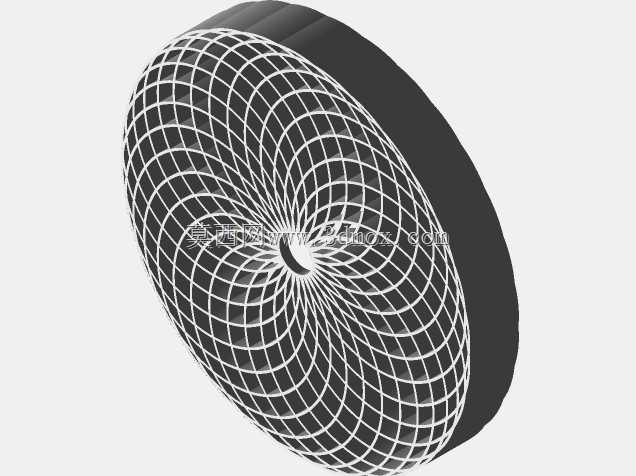

这类镂空网格几何圈结构，最初的设计出发点是适配3D打印工艺的成型特性，在做结构排布时，首先考虑的是熔融沉积成型过程中无支撑或少支撑的成型需求，所有网格筋条的倾斜角度都控制在45度以上，避免打印过程中出现垂丝、塌边的缺陷，减少后期打磨修整的工作量。从实际应用场景来看，这类结构既可以作为桌面装饰摆件，也可以通过尺寸缩放适配不同的使用场景，小尺寸版本可作为文创配饰的基底结构，大尺寸版本可作为空间艺术装置的单元模块，部分曲面变体还可以嵌入灯光组件，作为氛围灯饰的外罩结构使用。在功能特性上，三个不同的结构变体分别对应不同的力学表现与视觉效果，凸面版本的整体刚度更高，网格受力传递路径更顺畅，放置在平面上时接触面积更小，适合做悬浮感较强的展示件；凹面版本的重心更贴近安装平面，放置稳定性更好，内部凹陷区域可以容纳小型展示物件，作为展示底座使用；双旋转切割版本则通过两个正交方向的曲面切除，形成了双向通透的视觉效果，光线穿过网格时会形成更富层次的光影变化。设计过程中，整体采用参数化建模思路，先通过基准曲面确定整体的回转轮廓，再在曲面上映射网格线，通过筋条沿曲面法向拉伸形成基础框架，之后分别对三个版本做曲面偏移与切除操作，保证所有筋条的厚度均匀一致，壁厚控制在1.5mm到2mm之间，既满足3D打印的最小壁厚要求，也不会因为壁厚过大导致打印过程中出现翘曲变形。在安装边界上，结构底部预留了平整的安装基准面，平面度控制在0.1mm以内，可以直接通过粘接或者卡扣的方式固定在底座上，不需要额外设计连接结构，整体外轮廓的直径与高度比例控制在5:1到3:1之间，适配常规3D打印机的成型仓尺寸，不需要拆分打印就可以一次成型。网格的疏密排布也做了针对性优化，中心区域的网格密度更高，向外逐渐过渡到更宽的筋条间距，既保证了中心区域的结构强度，也避免了外围区域因为筋条过密导致打印时间过长、耗材用量过大的问题，所有筋条的交接处都做了R0.3mm的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，也能减少后期使用过程中尖锐边角的磕碰风险。
