适配多类代步载具的3D打印杆端连接构件

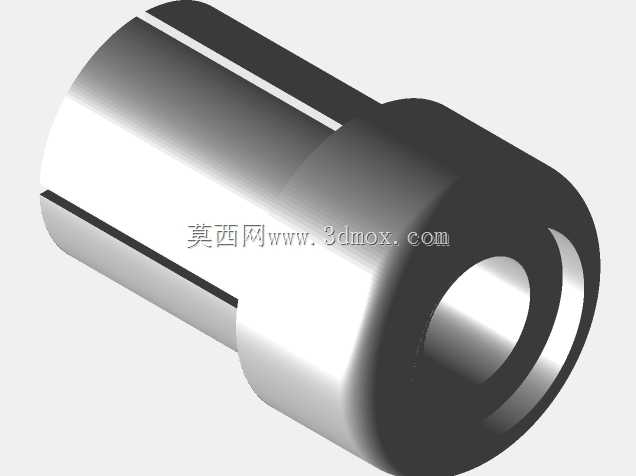

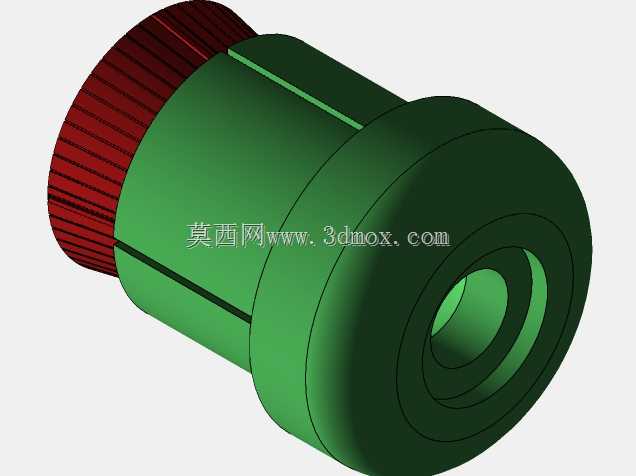

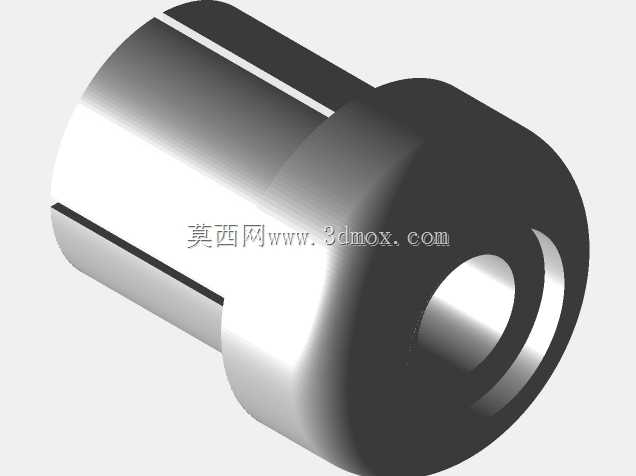

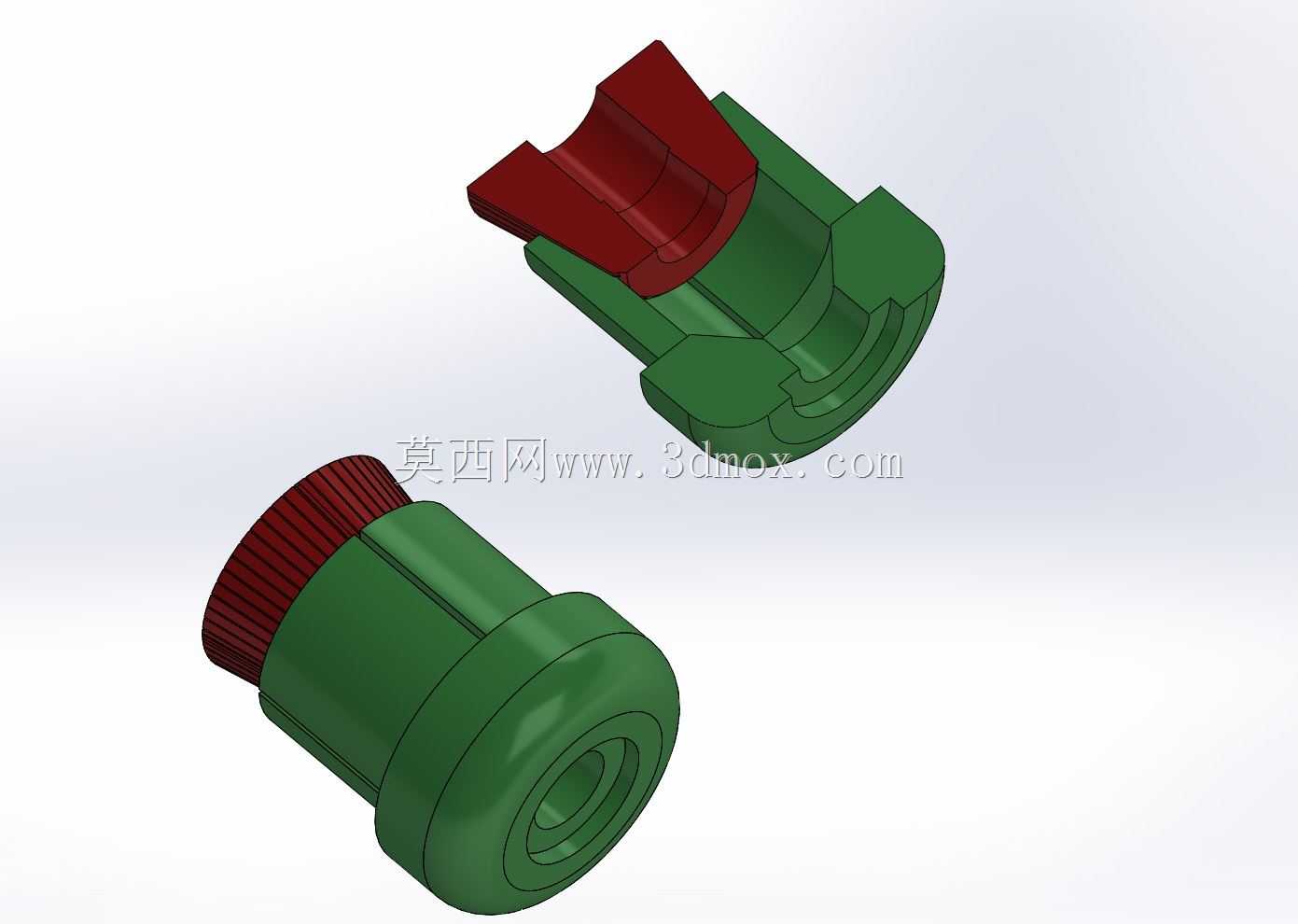

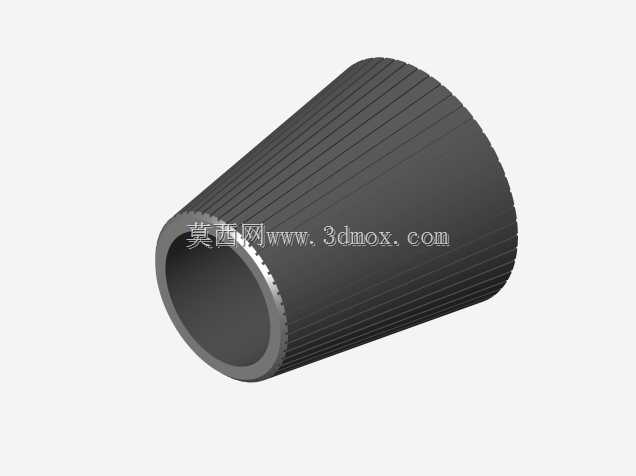

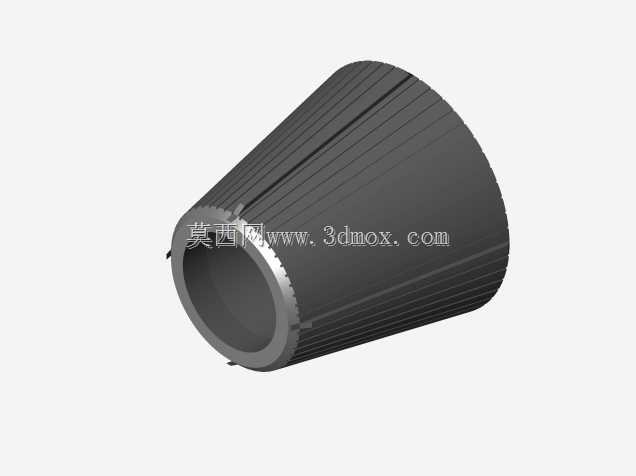

在户外骑行装备改装、非道路代步载具维保、小型轮式设备杆系连接的场景里，这类适配3D打印工艺的杆端构件，主要承担杆系末端的铰接、限位与载荷传递作用，不管是山地越野车的操控连杆末端、滑板车的转向杆连接位，还是定制化自行车的刹把/变速杆衔接处，都能通过快速打印实现小批量定制适配，不用依赖开模生产的长周期供应链，尤其适合个人改装、小团队赛事定制这类需求零散、交付周期短的场景。从功能特性上看，该构件做了分体式的功能分区，主体绿色部分为承载基体，内部做了贯通的轴孔结构，用来穿装连接销轴，外圆周的凸耳结构是安装限位位，装配时可以卡在对应安装座的卡槽内，避免杆端受载时发生周向转动；红色部分为适配嵌装结构，上部的弧形卡槽用来卡接对应直径的杆体，带滚花纹理的端帽结构则是手动调节位，不需要额外工具就能完成初步的预紧对位，滚花的齿距和深度做了适配手指施力的优化，戴薄款骑行手套操作也不会出现打滑问题。设计阶段优先考虑了3D打印的工艺可行性，所有结构都做了无悬空角度优化，打印时不需要添加大量支撑，减少后期支撑拆除的工作量，同时避免支撑残留影响装配面的精度；尺寸基准以钢筋内径为核心基准，所有螺栓适配结构统一按照1/4英寸螺栓的驱动尺寸做匹配，螺栓过孔、驱动槽的尺寸公差预留了0.2mm的打印收缩余量，不管是用PLA、PETG还是碳纤维增强耗材打印，都能保证标准1/4英寸螺栓顺利穿装并完成楔块驱动锁紧，不会出现耗材冷却收缩后螺栓卡滞、无法拧入的问题。安装边界上，构件的最大外轮廓直径控制在常规杆端安装座的通用尺寸范围内，轴向长度也做了压缩优化，不会突出安装位过多造成剐蹭，不管是装在越野车的底盘连杆位、滑板车的折叠杆铰接位，还是自行车的货架支撑杆端，都不会和周边的轮组、线管、车架结构发生运动干涉；内部轴孔的同轴度做了结构强化，孔壁厚度按照150kg的径向静载荷做校核，用常规3D打印耗材打印就能满足日常代步、轻度越野的载荷需求，不会出现孔壁开裂、销轴脱出的问题。设计过程中也预留了迭代优化空间，当前的楔块驱动结构在打印完成后，可以根据实际装配的松紧度，对楔块的斜面角度做微调，不需要改动整体基体结构就能适配不同壁厚的杆体，个人用户打印测试时，可以先打小比例样件验证安装位尺寸，再调整打印参数做最终成品制作，大幅降低定制试错的成本。
