工业用槽式线缆敷设导轨桥架结构

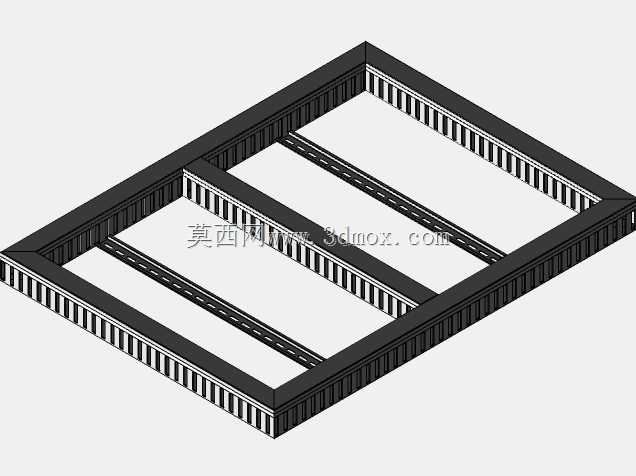

该结构主要应用于工业厂区、自动化生产线、大型设备内部的线缆集中敷设场景，作为线缆、气动软管、液压控制油管的承载导向构件，可将分散的管线规整收纳，避免管线散乱排布带来的剐蹭损伤、检修排查困难问题，同时能对内置管线形成物理防护，隔绝生产现场的粉尘、切削液飞溅、外力磕碰对管线的破坏。从结构设计来看，整体采用模块化拼接思路，主体为矩形框式槽体结构，内部设置两道平行的纵向分隔导轨，将槽内空间划分为三个独立的敷设腔室，可实现动力线缆、控制信号线、流体管路的分舱布设，避免不同类型管线之间的信号干扰，也方便后期运维时快速定位对应管线。槽体侧壁采用连续的齿状加强结构，在不额外增加整体壁厚的前提下，大幅提升槽体的侧向抗弯折能力，即使在长跨度悬空安装的场景下，也能保持槽体结构平直，不会出现中部下垂变形的问题。设计过程中充分考虑了安装边界的适配性，槽体的外框尺寸可根据实际敷设的管线总数量、单根管线的最小弯曲半径灵活调整，内部导轨的安装位置预留了多组固定孔位，可根据不同舱室需要容纳的管线直径调整分隔间距，无需重新加工主体结构即可适配不同的布线需求。槽体的拼接端采用标准化的对接接口，可沿敷设方向无限延长，也可根据现场走线走向搭配对应的转角、三通、变径连接件，适配厂房内架空走线、设备侧壁贴附安装、地面沟槽内暗敷等多种安装方式。槽体内部的导轨表面做了平滑过渡处理，没有尖锐的棱角凸起，穿设管线时不会划伤管线外保护层，导轨与槽体底板之间预留了均匀的散热间隙，动力线缆长时间工作产生的热量可通过间隙快速散出，避免槽内积热导致线缆绝缘层加速老化。在实际选型应用时，可根据敷设路径的总负载重量调整槽体的板材厚度，大负载场景下可在槽体底部增加横向加强筋，进一步提升整体承载能力，安装时可采用顶部吊装、侧面壁挂、底部支撑三种固定方式，适配不同现场的安装空间条件，无需额外定制复杂的安装支架，大幅降低现场施工的复杂度。
