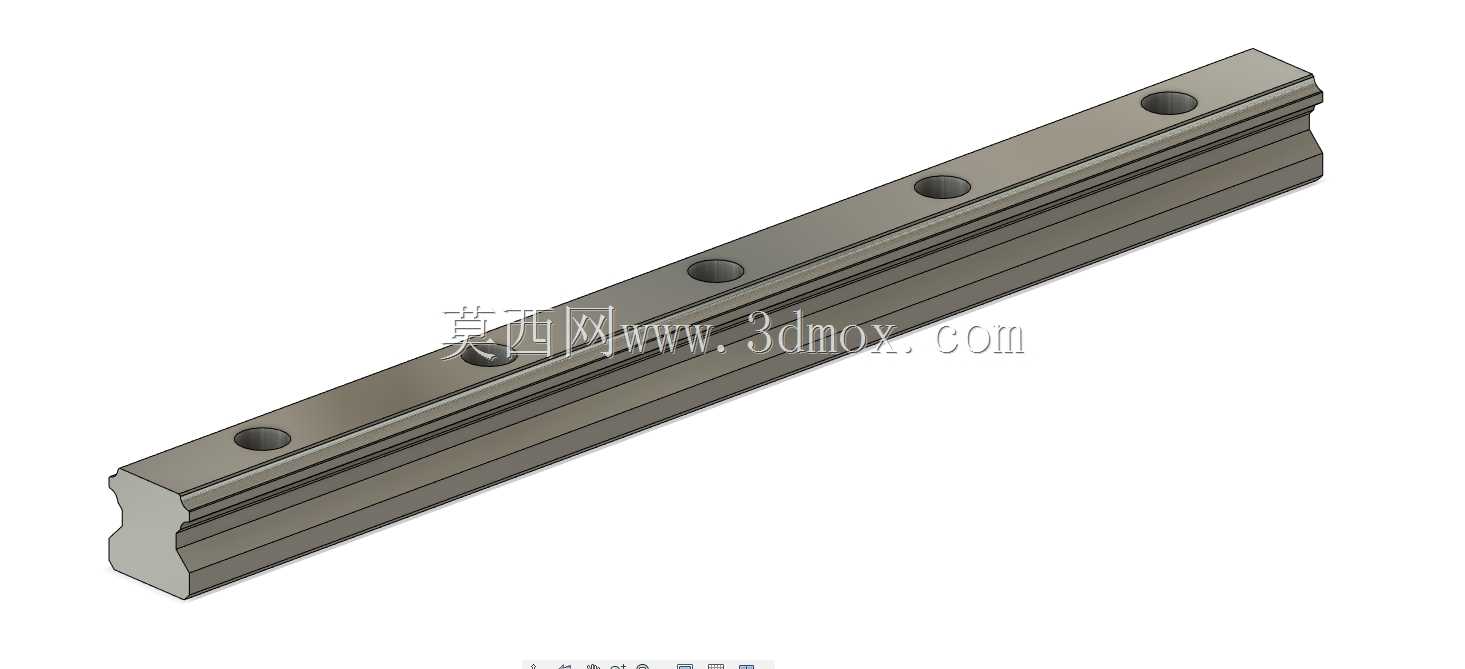

HGR25R参数化Hiwin线性导轨结构设计

在数控加工中心、自动化移栽设备、精密检测平台这类需要高精度直线运动的场景里，线性导轨是核心的导向承载部件，HGR25R规格的上银导轨属于中负载常用型号，常搭配同规格滑块完成滑台的直线往复运动承载，既可以承受垂直方向的切削载荷、工件自重，也能抵消运动过程中的侧向倾覆力矩，保障运动过程的直线度与重复定位精度。做这个参数化模型的时候，最先要明确的是安装边界约束：导轨的截面轮廓完全匹配HGR25R的标准截面，安装孔的孔径、沉头尺寸按照标准紧固件适配要求设定，初始默认的孔间距为60mm，孔位到导轨两端的距离按照常规安装的居中布局设定，同时把导轨长度、安装孔间距设置为可驱动的参数变量，调整参数时所有安装孔会自动沿导轨长度方向等距排布，自动适配不同行程的设备安装需求，不需要重复绘制孔位特征。建模的时候先绘制导轨的截面草图，把滚道圆弧、安装基准面、侧边倒角的轮廓完全约束，再通过拉伸生成导轨的基础实体，之后在实体上切除单个安装孔的沉头与通孔特征，通过线性阵列配合参数关联实现孔位的自动排布，最后对导轨的端面、棱边做符合加工工艺的倒角处理，避免实际安装时的锐边磕碰。这类参数化模型在做设备方案设计时效率提升非常明显，不需要每次更换导轨行程都重新建模，只需要修改对应参数就能快速生成对应长度的导轨模型，直接导入装配体完成干涉检查、安装孔位匹配，也能直接导出工程图标注安装尺寸，给加工和装配环节提供准确的参考。建模过程中要注意导轨的安装基准面的平面度要求在模型里体现为无多余特征，基准面完全平整，滚道的轮廓曲率要和标准滑块的滚道曲率匹配，避免装配时出现配合干涉，安装孔的沉头深度要适配对应内六角螺栓的头部尺寸，保证螺栓安装后不会高出导轨上表面，影响滑块的正常滑行。
