技能竞赛用导向支撑支架结构设计

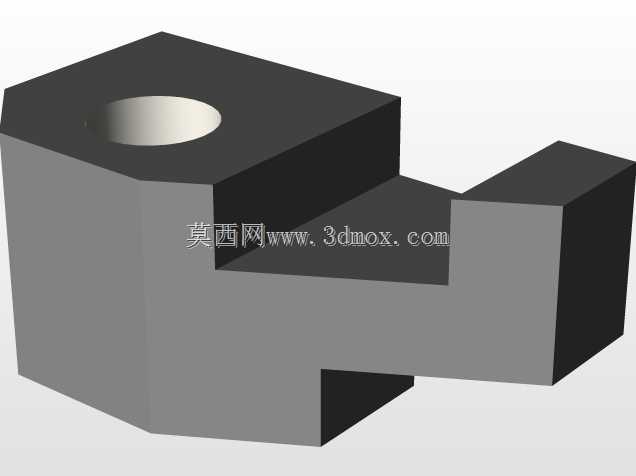

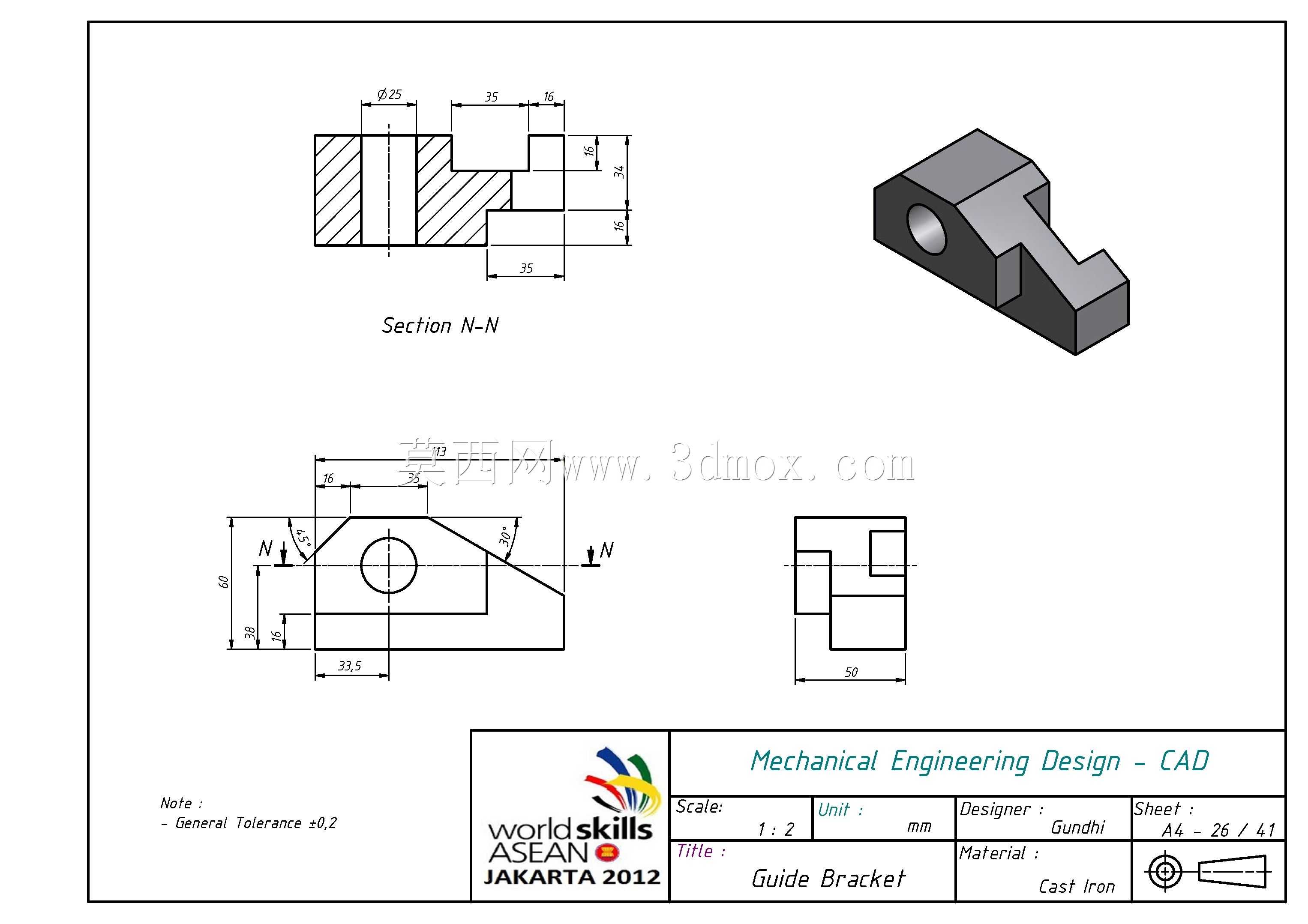

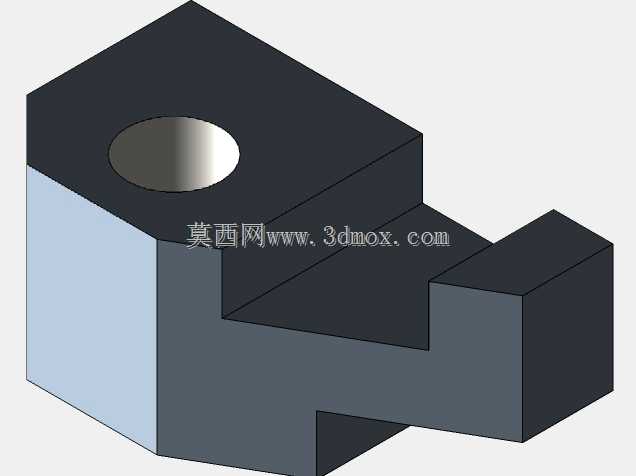

这款导向支架属于机械传动系统中的基础支撑类构件，在各类工装夹具、非标自动化输送线、小型专用设备的直线导向单元中应用广泛，主要承担轴类零件的径向支撑、运动导向以及载荷传递作用，能够保障配套的导向轴在往复运动过程中保持稳定的运动轨迹，避免运行过程中出现径向窜动、偏载卡滞等问题。从结构设计逻辑来看，该零件采用一体化铣削成型的结构方案，主体以直角块体作为承载基座，一侧延伸出带钩状限位的安装臂，既可以通过基座的平整底面实现与设备安装面的贴合定位，也能借助延伸臂的钩型结构完成侧向卡位，减少额外的定位辅助零件。零件主体上开设的同轴通孔为轴类配合面，孔壁加工精度直接决定导向轴的运行顺畅度，设计时需要根据配合轴的直径确定公差带，通常采用基孔制间隙配合，保障轴件转动或滑动时无卡涩。零件的斜向加强筋结构连接基座与延伸臂，在不额外增加整体重量的前提下，大幅提升了悬臂位置的结构刚性，避免受侧向载荷时延伸臂出现形变断裂，同时筋板的斜角设计也规避了直角位置的应力集中问题，提升零件长期受载的疲劳寿命。从安装边界来看，该支架的基座底面为主要安装基准面，设计时预留了对应的安装孔位空间，安装时需要保障底面与设备安装面的平面度误差在允许范围内，避免装配后孔位出现同轴度偏差；通孔的轴向长度根据配套导向轴的支撑跨距设计，既保证足够的支撑接触面积降低接触面压强，也不会过长导致加工难度提升、装配时出现过定位问题。零件的外形轮廓所有棱边均做了倒角处理，既可以去除机加工产生的毛刺锐边，避免装配过程中划伤操作人员，也能在装配时起到导向引入的作用，降低装配对位的难度。在实际设备应用中，这类导向支架常搭配直线轴承、导向光轴使用，组成简易的直线导向副，在小型工装的滑台移动、检测设备的探头进给、非标设备的工件推料机构中都能见到同类结构，相比分体式的支撑座，一体化结构的支架装配累积误差更小，整体刚性更优，适合对导向精度有中等要求、安装空间受限的应用场景。建模过程中需要重点关注通孔与安装基准面的垂直度、延伸臂钩面与基座底面的平行度等形位公差要求，这些参数直接影响最终装配后的导向精度，若公差超差会导致配套轴件运行阻力增大，磨损速度加快，严重时甚至会出现运动卡滞、零件断裂的故障。
