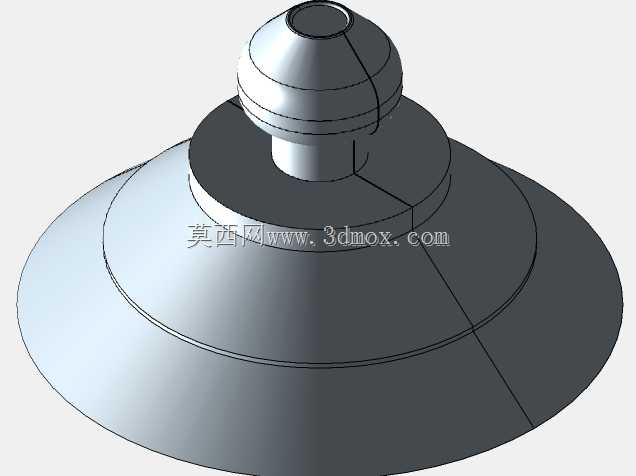

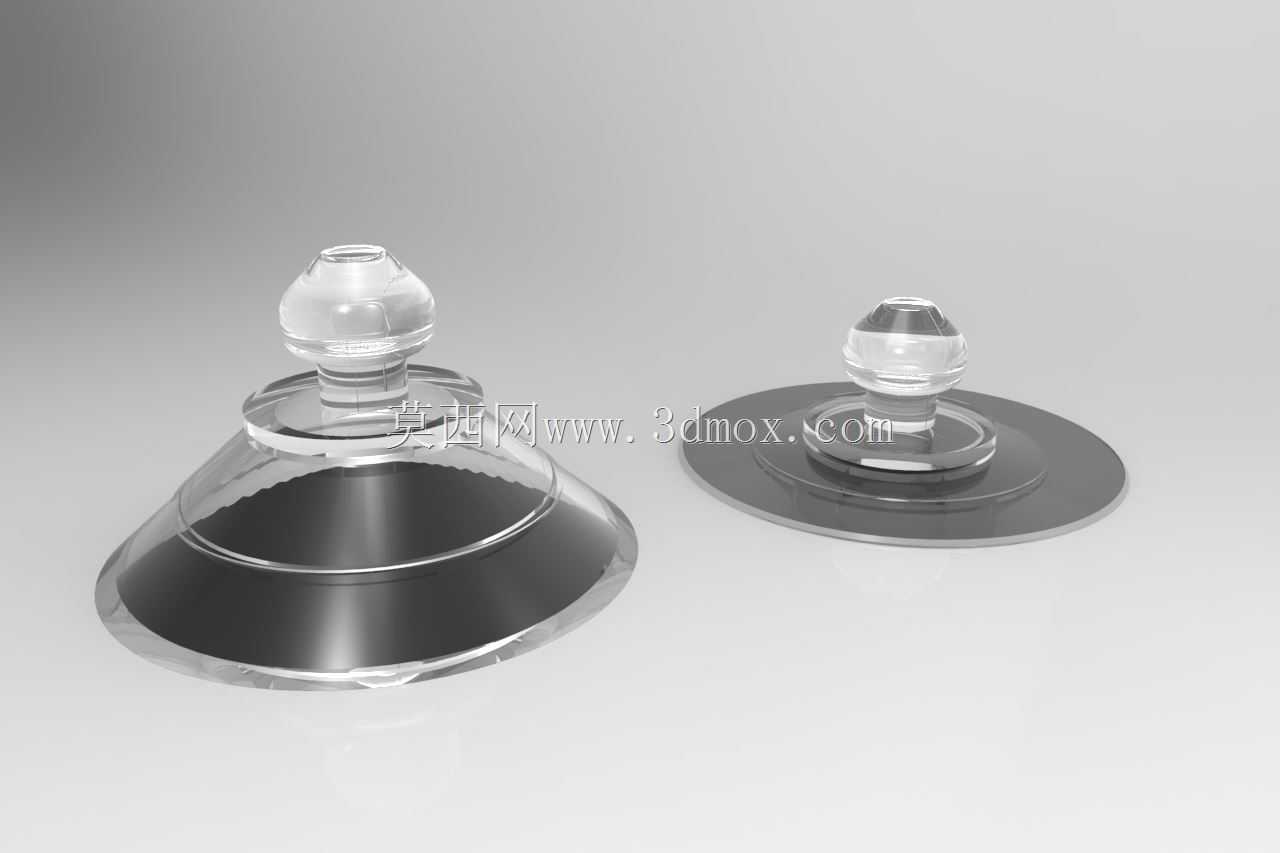

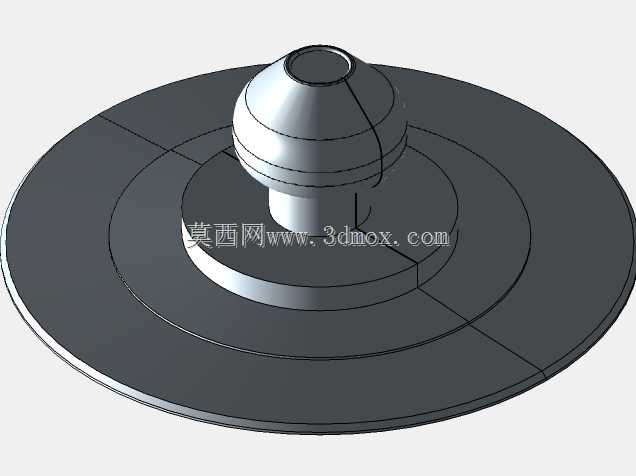

22毫米规格蘑菇头式真空吸盘结构

这类小规格蘑菇头真空吸盘，在轻工自动化产线里的应用场景十分广泛，常见于薄型塑料件、小型玻璃镜片、轻薄包装膜片的取放工位，尤其适配行程紧凑、取料点位密集的小型机械手末端执行结构，相比大直径吸盘，它的吸附响应速度更快，对狭小安装空间的适配性更好，不会因为吸盘本体尺寸过大干扰周边工位的动作路径。从功能特性来看，该吸盘采用蘑菇头式快装接口，无需额外的锁紧螺母或者卡箍结构，直接卡入对应规格的吸盘接头卡槽即可完成固定，安装过程不需要额外工具，日常维护更换的耗时极短，适配快换式末端治具的使用需求；吸盘的唇边采用薄边渐变结构，接触被吸附工件表面时能快速形成密封腔，即使工件表面存在轻微的弧度或者不超过0.1mm的细微凹凸，唇边也能通过自身形变完成贴合，不会出现局部漏气导致吸附力不足的问题。设计过程中优先考虑了安装边界的约束，整体吸盘的最大外径为22mm，安装接口的直径匹配常规小型气动接头的卡槽尺寸，吸盘处于自然未压缩状态下的总高度控制在适配小行程气缸的范围内，当吸盘接触工件被压缩2-3mm的工作行程时，唇边不会出现过度翻折导致的密封失效问题，同时蘑菇头根部做了圆弧过渡处理，避免反复插拔、往复动作过程中出现应力集中导致的根部断裂问题。建模过程中参考了实际量产吸盘的截面轮廓，对唇边的厚度变化、蘑菇头的卡槽尺寸都做了等比例还原，既可以直接用于小型自动化设备的治具设计选型参考，也能作为气动元件库的标准件调用，在做产线布局仿真的时候，可以直接导入模型验证吸盘与工件、周边治具的干涉情况，不需要额外简化模型。这类吸盘的吸附力适配100g以内的轻薄工件取放，在电子元器件组装、小型塑料包装件转运、标签贴合等工位的使用率很高，设计时没有多余的冗余结构，整体重量极轻，不会给小型机械手的末端带来额外的负载负担，往复高速动作时的惯性影响可以忽略，能有效提升取放动作的节拍效率。
