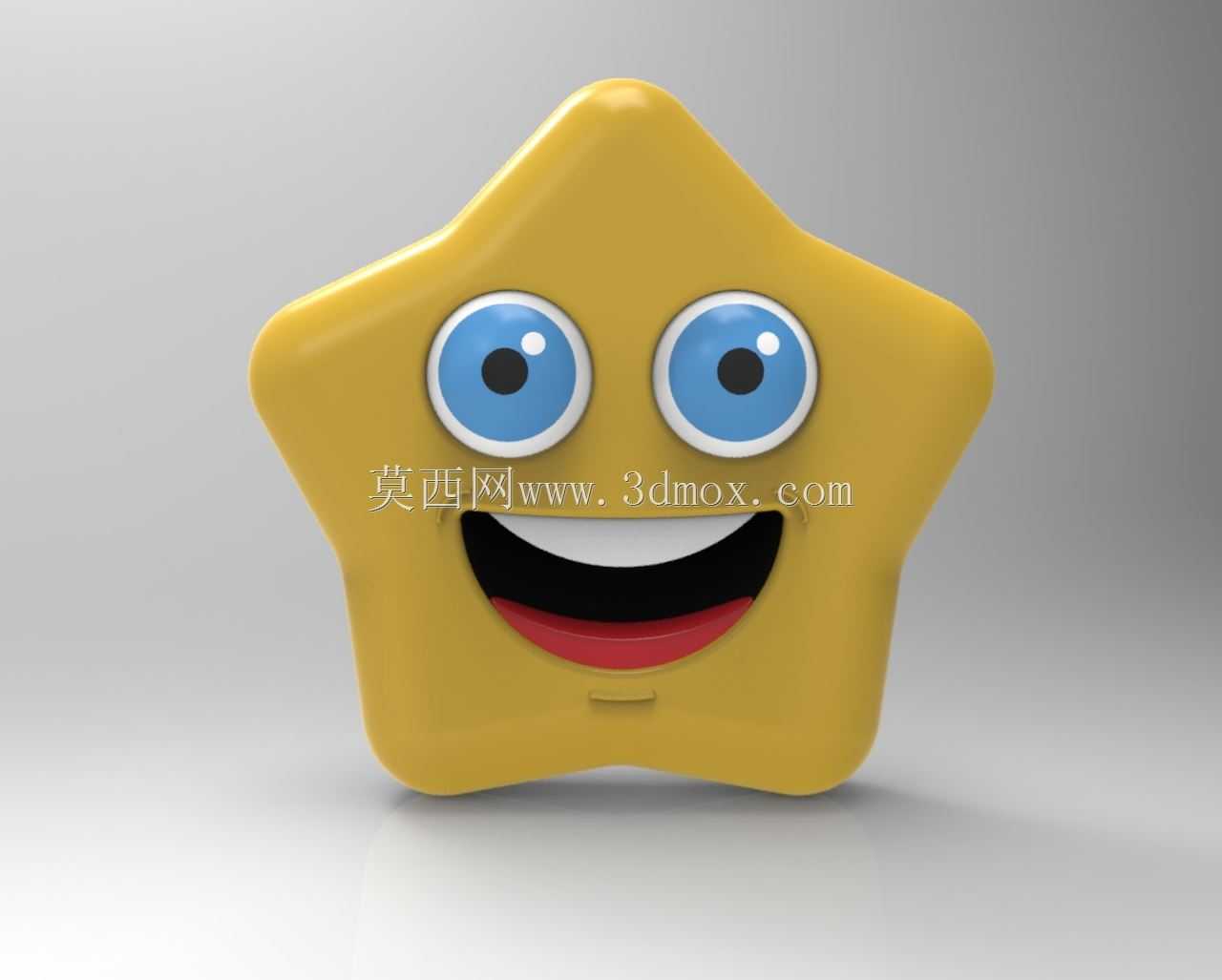

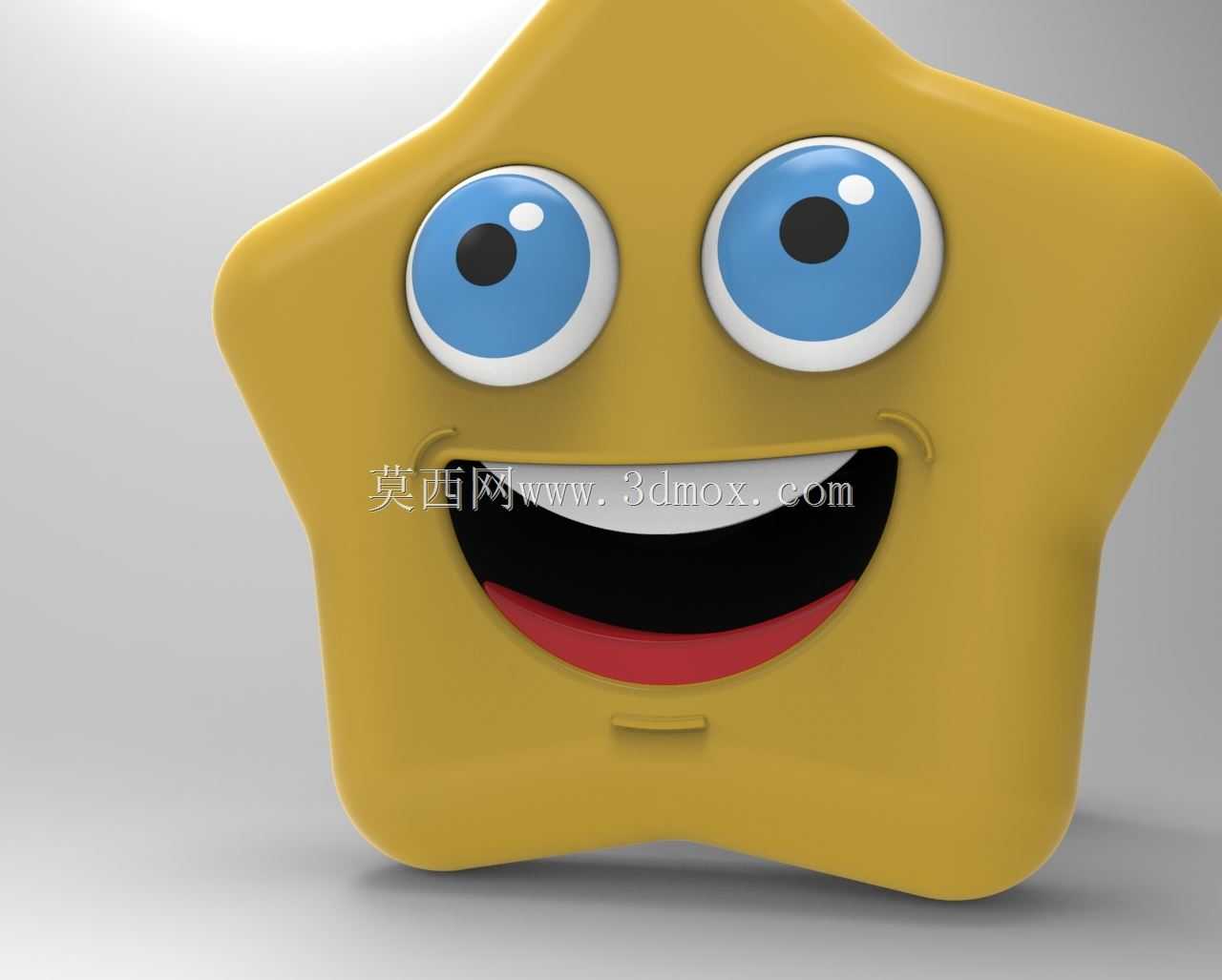

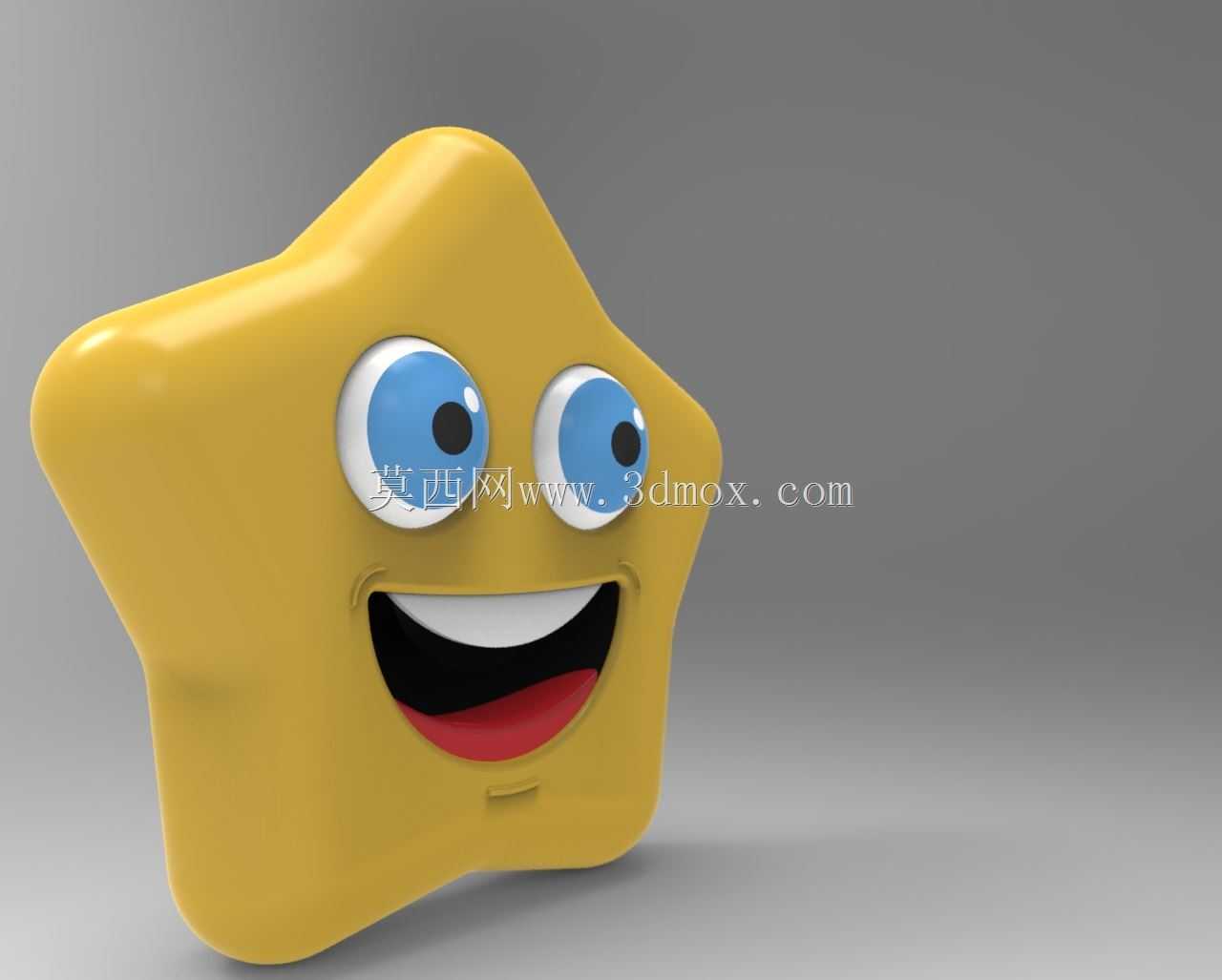

卡通笑脸五角星趣味造型摆件

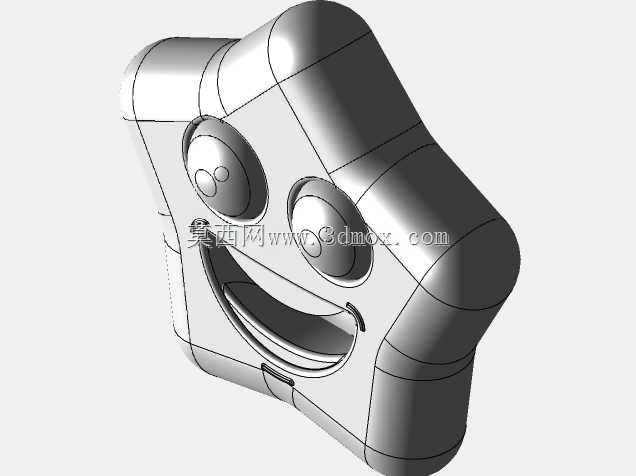

这款卡通五角星造型的设计，最初的构思是面向儿童游乐场景、文创周边陈列以及主题活动装饰的需求展开的，在做结构建模的时候，首先要平衡的是造型的萌趣感和实体加工的可行性，不能为了追求卡通效果做出无法落地的结构。首先从外形轮廓来看，整体采用正五角星的基础轮廓做了圆角钝化处理，所有的尖角位置都做了R8以上的大圆角过渡，一方面是避免尖锐棱角在儿童接触场景中造成磕碰伤害，另一方面大圆角的曲面在做注塑或者3D打印成型的时候，能有效减少应力集中，避免成型后出现尖角位置缺料、开裂的问题。整体的厚度方向做了等比例的加厚处理，中心最厚位置控制在35mm左右，五个角的末端厚度逐步收窄到18mm，既保证了放置时的重心稳定，不会因为角部偏重出现倾倒，也不会因为整体过厚导致材料浪费或者成型周期过长。面部的五官设计是整个造型的核心，眼睛部分采用了分层嵌套的结构，最外层是浅蓝色的眼白外圈，中间层是藏蓝色的虹膜，最中心是黑色的瞳孔，同时在瞳孔的斜上方做了1.5mm的白色高光凸点，这个细节在建模的时候特意做了0.2mm的凸起高度，不管是后续做喷涂分色，还是直接用多色3D打印，都能清晰区分出层次，不会出现高光位置糊成一片的问题。嘴巴部分做了内凹的曲面设计，口腔内部是大红色的内凹面，中间的牙齿部分做了和面部同色的凸起横条，微笑的弧度特意调整到了120度的开口角度，既保证了开心的表情张力，又不会因为开口过大导致内部结构太薄，影响整体的结构强度。在安装边界的考量上，这个造型如果作为桌面摆件使用，底部特意做了一个直径40mm的平面安装位，平面度控制在0.1mm以内，可以直接粘贴防滑胶垫放置在桌面，也可以预留M4的螺纹孔位，固定在主题展架、儿童游乐设施的装饰面板上；如果作为毛绒玩具的硬质配件使用，整个外表面的曲面都做了顺滑度处理，所有曲面的G2连续都做了校验，没有突兀的折线或者凹坑，后续包裹毛绒面料的时候不会出现面料顶起、不服帖的问题。从应用场景拓展的角度来说，这个造型除了作为单独的摆件，还可以调整尺寸比例，缩小到30mm左右作为钥匙扣挂件、文具装饰件，放大到800mm以上作为商场美陈的大型装置，建模的时候所有特征都做了参数化关联，调整整体尺寸的时候，圆角厚度、五官比例都会跟着等比例缩放，不会出现缩放后特征变形、壁厚不均的问题。在结构强度校核的时候，针对五个角的位置做了受力模拟，当角部受到100N的侧向冲击力时，最大应力出现在角和中心主体的连接位置，数值远低于常用ABS、PLA材料的屈服强度，不需要额外加加强筋就能满足日常使用的强度要求，如果是做大型美陈版本，只需要在内部增加中空的支撑筋结构，就能在减轻重量的同时保证整体的刚性，不会出现运输或者安装过程中断裂的问题。表面处理的适配性上，整个外表面没有倒扣结构，不管是做注塑开模还是3D打印，都不需要做复杂的滑块结构，脱模斜度控制在1.5度以上，能有效降低生产的复杂度和成本；如果需要做表面喷涂，所有的分色位置都做了0.3mm的台阶分界，喷涂的时候可以直接沿着台阶贴美纹纸，不需要额外做遮罩治具，能大幅提升后续表面处理的效率。
