透明壳体CAJA齿轮减速箱结构

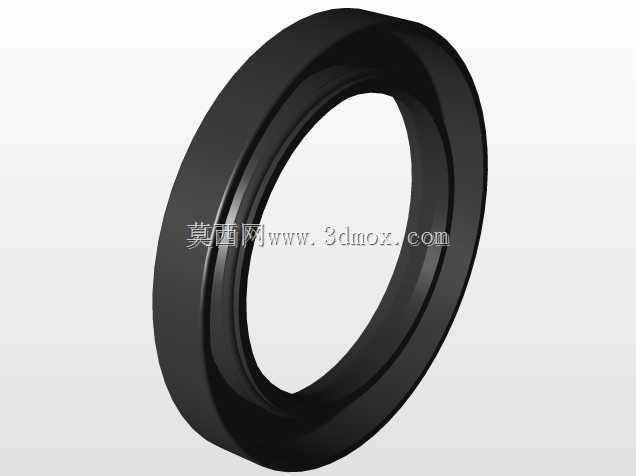

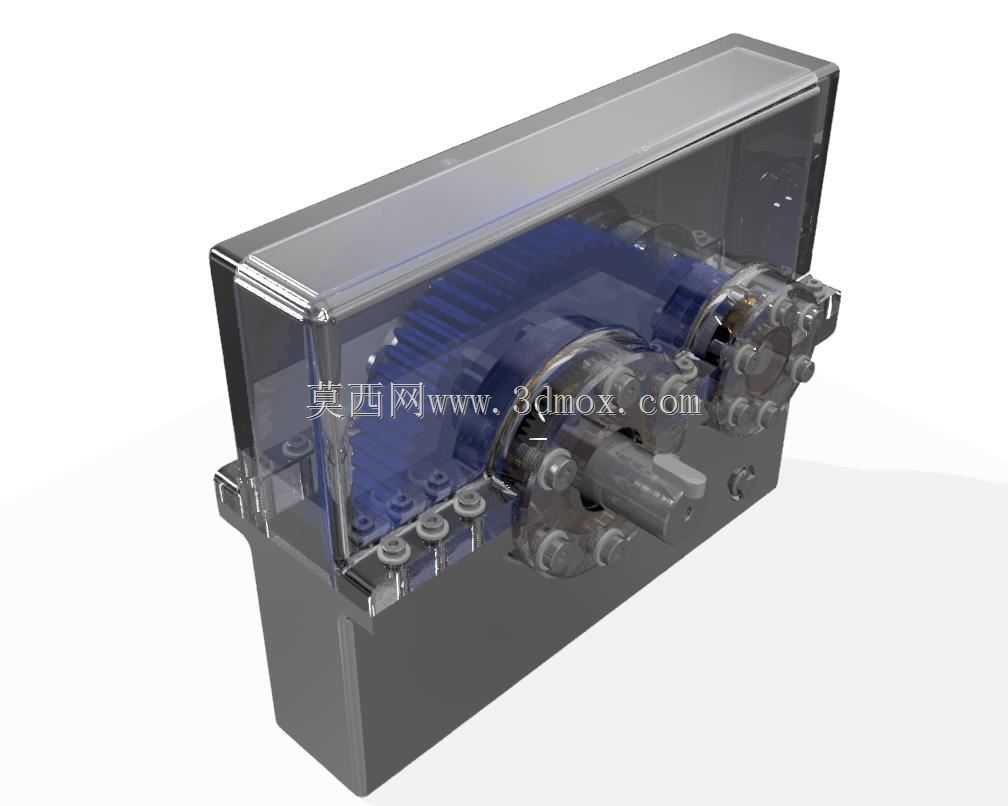

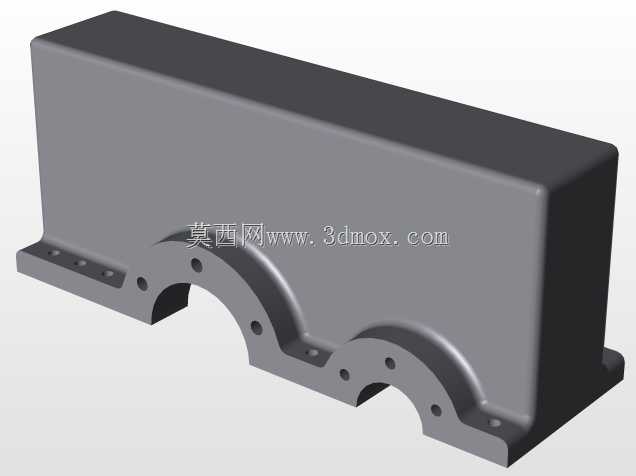

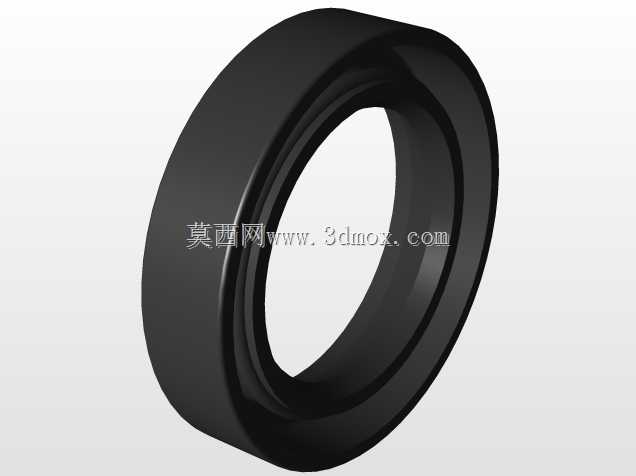

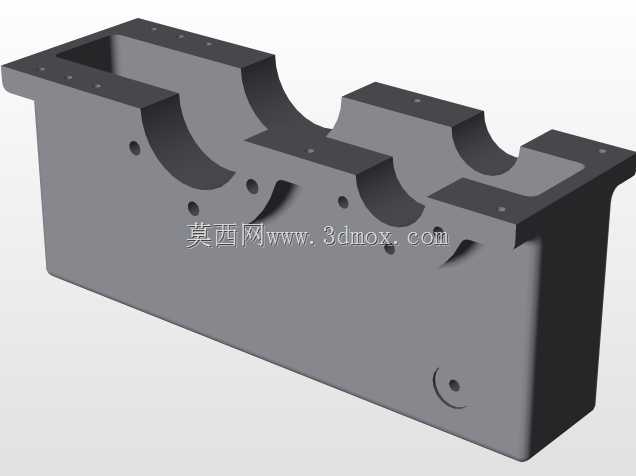

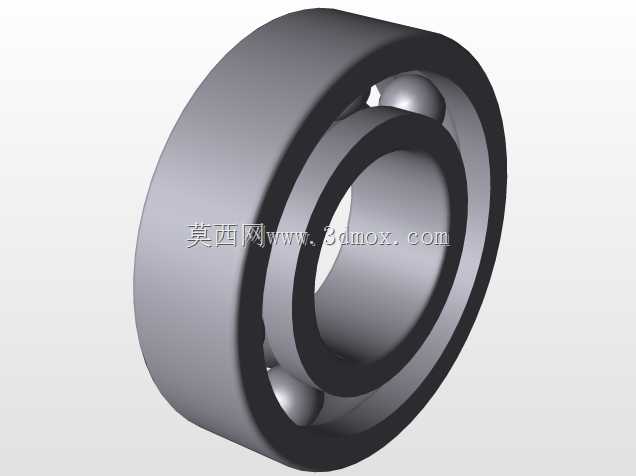

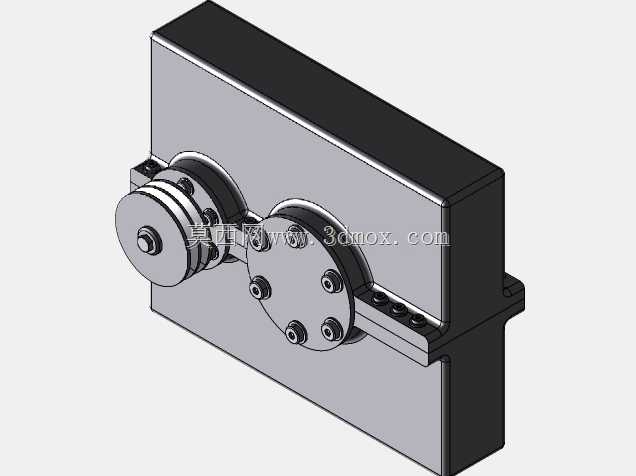

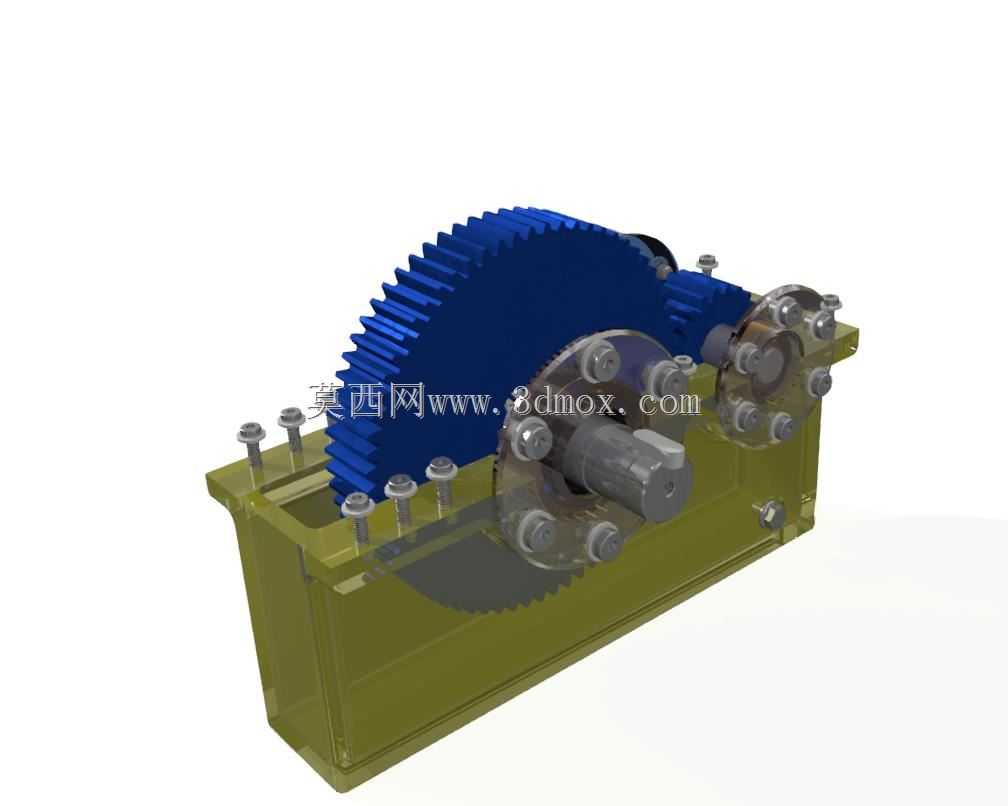

这款齿轮减速箱的设计初衷是匹配中小功率动力传输场景的转速扭矩转换需求，在轻工输送线、小型自动化专机、包装设备的动力端都能找到适配空间，核心作用是把原动机输出的高转速低扭矩动力，通过多级齿轮啮合传动转换为低转速大扭矩的输出动力，匹配执行端的负载运行要求。从结构设计来看，采用半透明上壳体搭配金属下壳体的组合形式，上壳体的透明设计并非仅为展示效果，实际运维中可直接观察内部齿轮啮合状态、润滑脂分布情况，无需拆解壳体就能初步判断齿面磨损、润滑失效等常见故障，大幅降低日常巡检的工作量。内部齿轮组采用平行轴排布方式，各级齿轮的模数、齿宽经过扭矩匹配计算，输入轴与输出轴的轴伸端都预留了标准键槽安装位，轴端密封采用内嵌式油封结构，可避免运行过程中润滑油渗漏，同时阻挡外部粉尘进入箱体内部磨损失效齿面。安装边界方面，箱体底部预留了四个对称分布的安装固定孔位，孔位间距适配行业通用的安装支架尺寸，输入轴与输出轴的中心高经过标准化设计，可直接替换同参数规格的常规减速箱，无需额外改动设备的安装基座。设计过程中优先考虑了传动平稳性，各级齿轮的传动比分配经过优化，避免单级传动比过大导致的齿面受力不均问题，箱体内部的筋板结构既提升了整体刚性，减少齿轮啮合过程中的箱体共振，也可作为润滑油的导流结构，让运转过程中飞溅的润滑油能够均匀覆盖到各个轴承与齿面位置。轴承位的公差配合采用基孔制过渡配合，既保证轴承内圈与轴的同步转动，也方便后期维护时的轴承拆卸更换，箱体合箱面采用精加工平面搭配密封胶槽设计，合箱后可保证足够的密封性能，不会出现合箱面渗油的问题。
