大型起重机用五轴平行轴减速装置

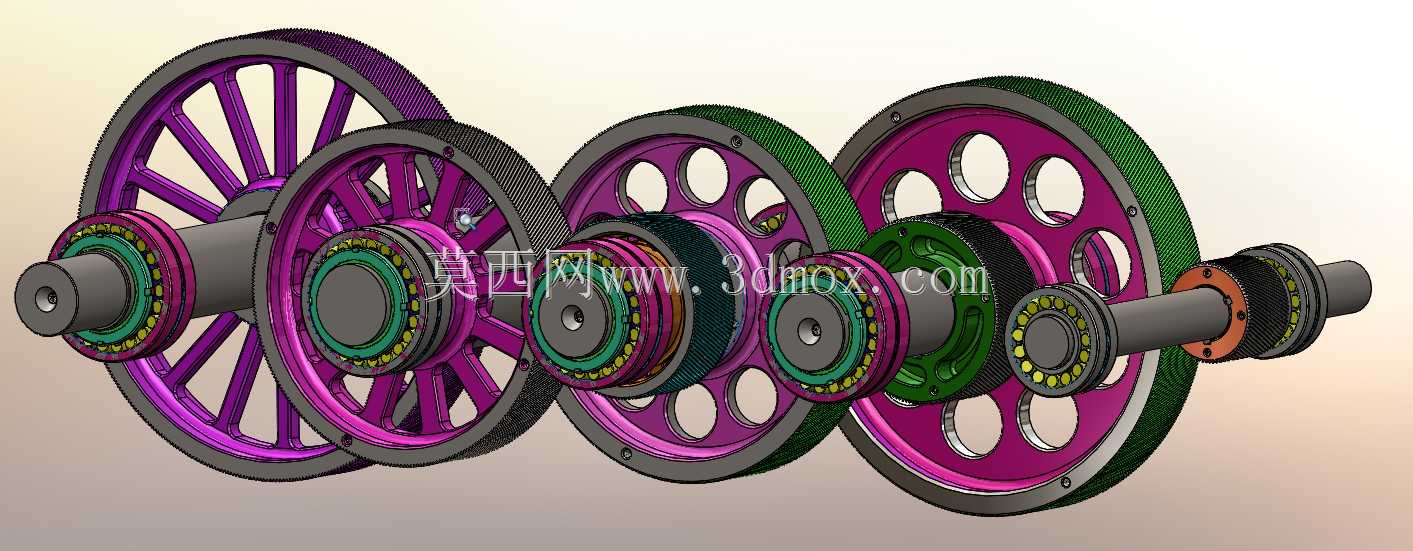

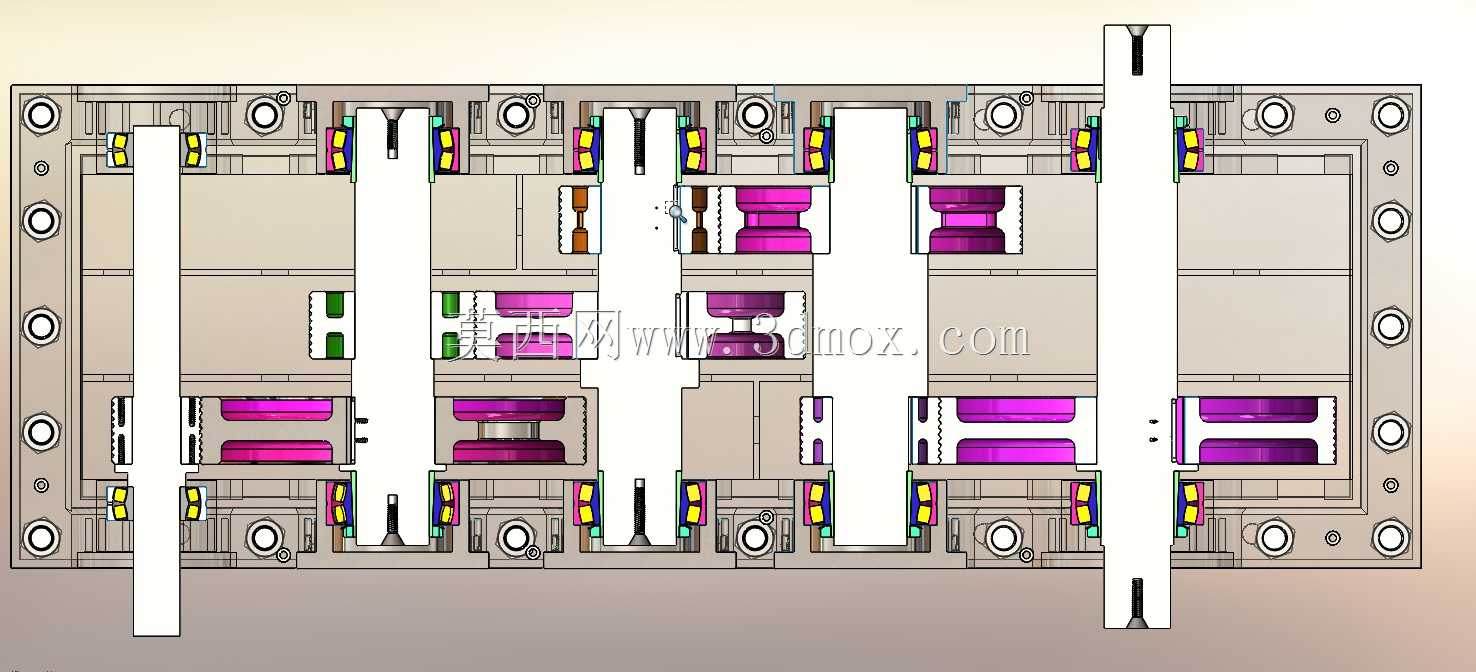

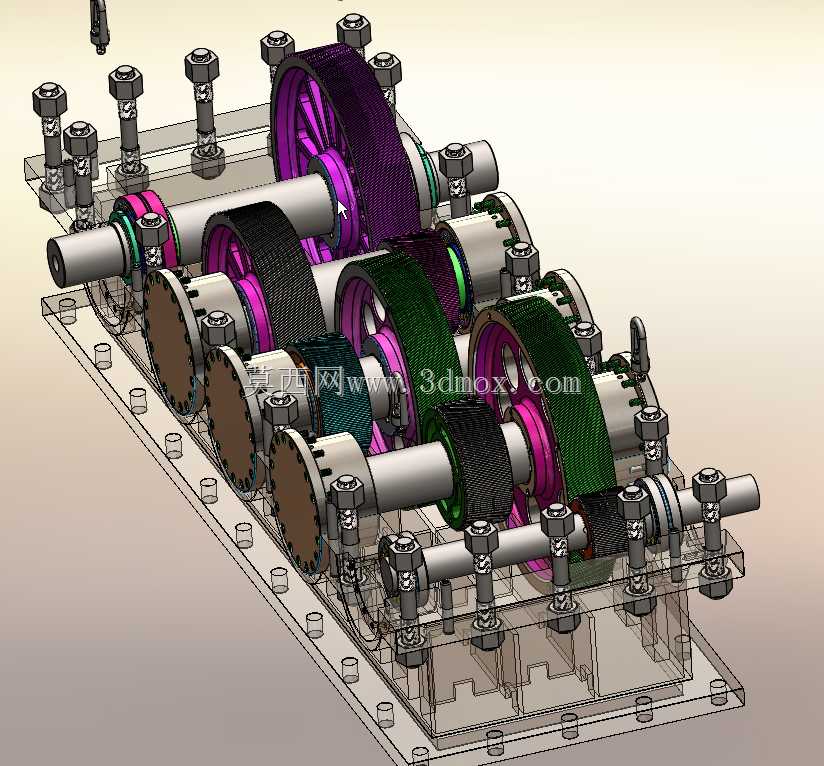

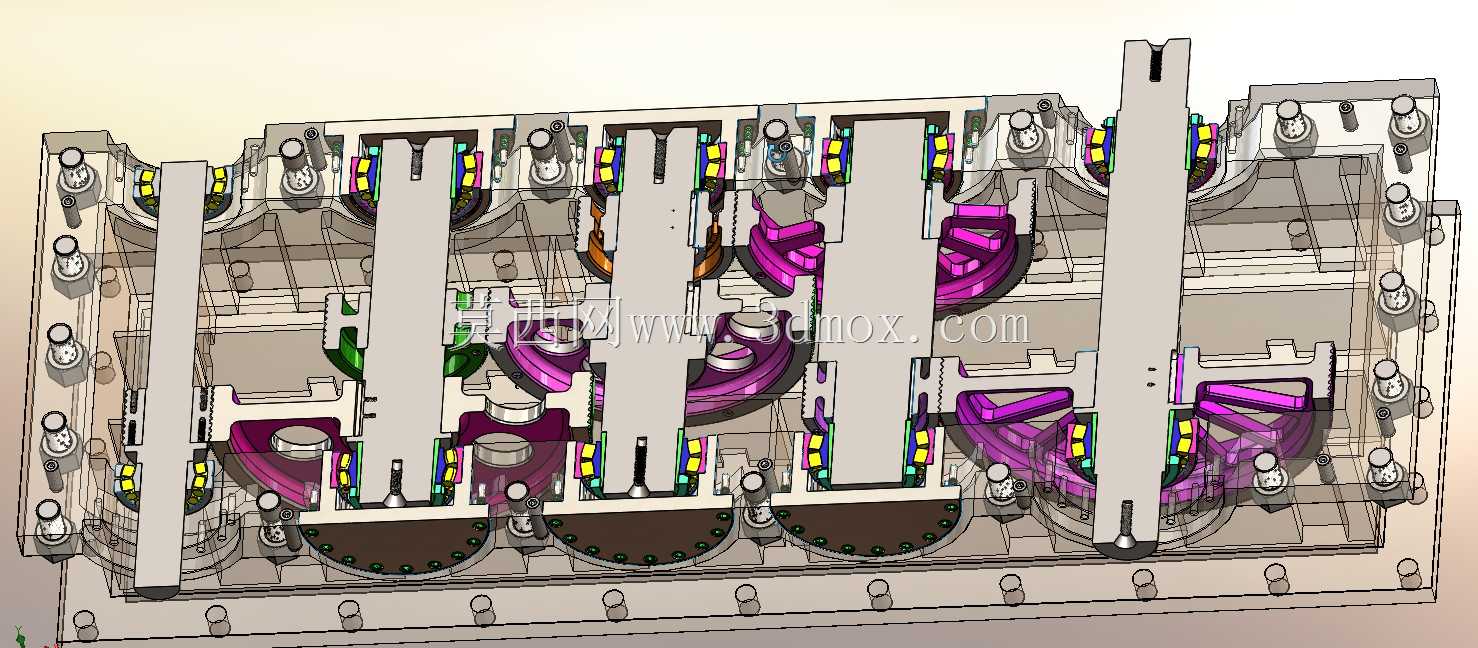

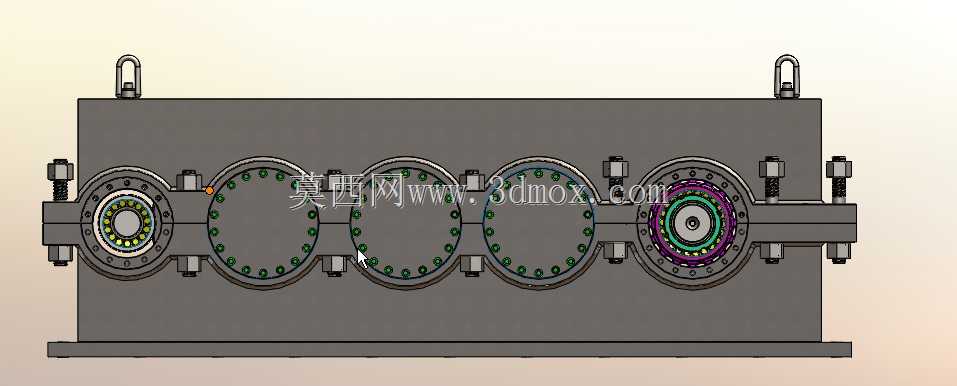

这套五轴平行轴减速结构，核心适配大型起重机的起升作业工况，针对起重作业中大扭矩输出、低速重载的传动需求设计，可将驱动端的高转速低扭矩输入，通过多级齿轮啮合转化为低转速大扭矩输出，匹配起升卷筒的作业转速要求，保障重物起吊过程的传动平稳性。从结构设计逻辑来看，采用平行轴排布的五级传动方案，每一级齿轮副的模数、齿宽都经过载荷逐级分配计算，输入级采用小模数斜齿齿轮降低高速运转的啮合噪音，中间级逐步增大模数提升扭矩承载能力，输出级采用大模数宽齿直齿齿轮，适配最终端的大扭矩输出需求，各级轴系均配置对应载荷等级的轴承支撑，轴肩定位、锁紧螺母的固定结构可抵消齿轮啮合产生的轴向窜动，避免重载工况下轴系移位。箱体采用剖分式设计，上下箱体通过螺栓组紧固连接，定位销保障合箱精度，箱体上预留的轴承安装孔、油道、观察孔、油位检测位置均按照实际运维需求排布，既保障齿轮啮合过程的润滑密封，也方便后期检修时拆解检查齿轮磨损情况，箱体内腔的容积设计兼顾润滑油存储量与散热需求，避免长时间重载作业下油温过高导致润滑失效。安装边界方面，箱体底部设置带安装孔的一体式底座，可直接通过螺栓固定在起重机的小车架安装基准面上，输入轴、输出轴的轴伸尺寸、键槽规格均匹配通用起重驱动电机与起升卷筒的连接标准，轴端的密封结构采用多层油封设计，可适应户外作业的粉尘、雨水环境，避免杂质进入箱体内部磨损齿轮齿面。在实际应用场景中，这类减速装置可覆盖大吨位桥式起重机、门式起重机的主起升机构传动需求，相比少级数的减速结构，五级平行轴传动的传动比覆盖范围更广，可在不额外增加传动链的前提下实现更大的减速比，减少整机传动环节的冗余部件，同时平行轴的排布方式让整体结构更紧凑，轴向、径向的安装尺寸更适配起重机小车架的有限安装空间，避免因减速装置体积过大挤占其他机构的布置位置。设计过程中对每一级齿轮的啮合侧隙、轴系的同轴度都做了公差匹配，齿轮齿面的硬化处理要求可满足长期重载启停、正反转切换的工况，减少齿面点蚀、断齿的失效风险，各级轴的挠度计算也充分考虑了满载工况下的载荷变形，避免轴变形导致齿轮偏载磨损。
